UDC621.381.1

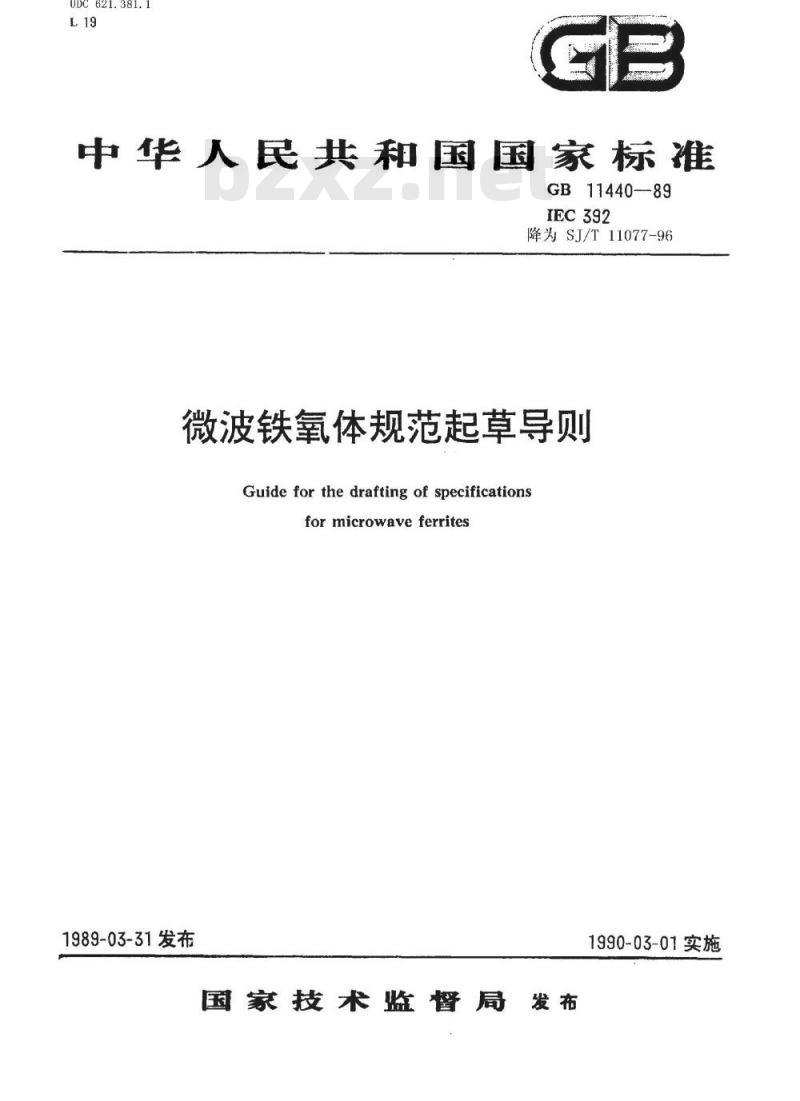

中华人民共和国国家标准
GB 11440-89
IEC392
降为SJ/T11077-96
微波铁氧体规范起草导则
Guide for the drafting of specificationsfor microwaveferrites
1989-03-31发布
国家技术监督局发布
TTTKKAca
1990-03-01实施

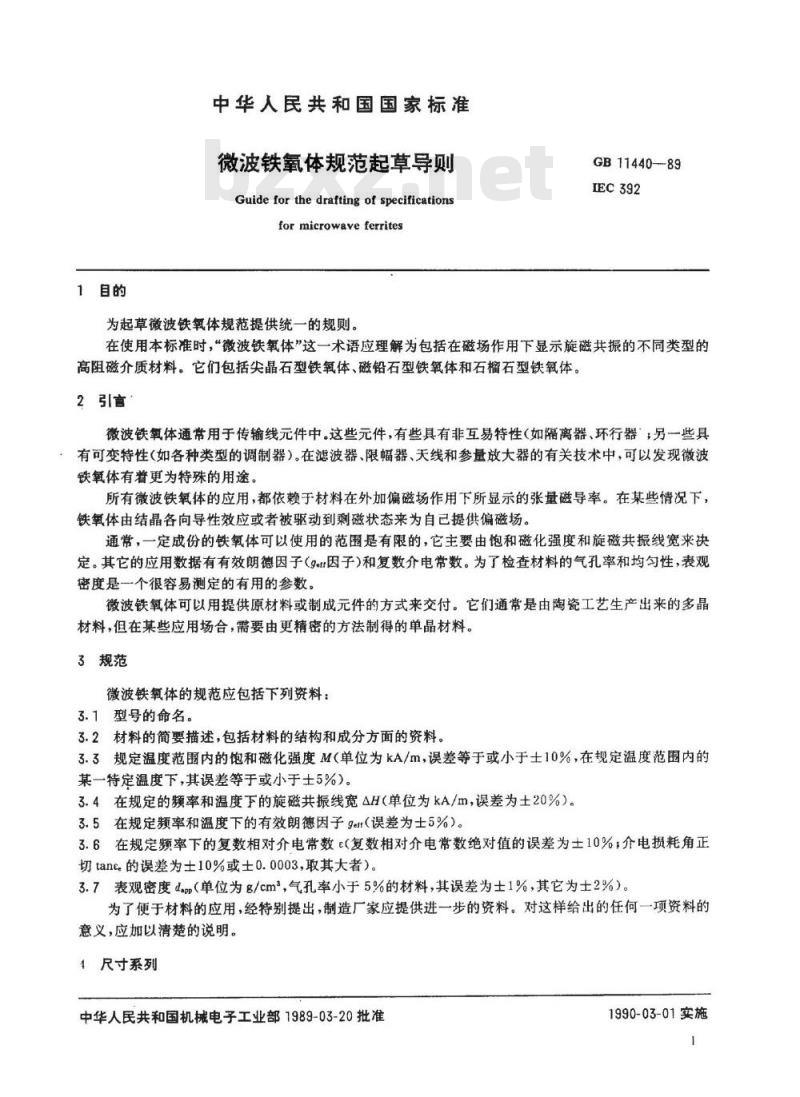

1自目的
中华人民共和国国家标准
微波铁氧体规范起草导则
Guide for the drafting of specificationsfor microwave ferrites
为起草微波铁氧体规范提供统一的规则。GB11440-89
在使用本标准时，“微波铁氧体”这一术语应理解为包括在磁场作用下显示旋磁共振的不同类型的高阻磁介质材料。它们包括尖晶石型铁氧体、磁铅石型铁氧体和石榴石型铁氧体。2引商
微波铁氧体通常用于传输线元件中。这些元件，有些具有非互易特性（如隔离器、环行器，另一些具有可变特性（如各种类型的调制器）。在滤波器、限幅器、天线和参量放大器的有关技术中，可以发现微波铁氧体有着更为特殊的用途。
所有微波铁氧体的应用，都依赖于材料在外加偏磁场作用下所显示的张量磁导率。在某些情况下，铁氧体由结晶各向导性效应或者被驱动到剩磁状态来为自已提供偏磁场。通常，一定成份的铁氧体可以使用的范围是有限的，它主要由饱和磁化强度和旋磁共振线宽来决定。其它的应用数据有有效朗德因子（9因子）和复数介电常数。为了检查材料的气孔率和均匀性，表观密度是一个很容易测定的有用的参数。微波铁氧体可以用提供原材料或制成元件的方式来交付。它们通常是由陶瓷工艺生产出来的多晶材料，但在某些应用场合，需要由更精密的方法制得的单晶材料。3规范
微波铁氧体的规范应包括下列资料：3.1型号的命名。
3.2材料的简要描述，包括材料的结构和成分方面的资料。3.3规定温度范围内的饱和磁化强度M（单位为kA/m，误差等于或小于士10%，在规定温度范围内的某一特定温度下，其误差等于或小于士5%）。3.4在规定的频率和温度下的旋磁共振线宽△H（单位为kA/m，误差为土20%）。3.5在规定频率和温度下的有效朗德因子ge（误差为士5%）。3.6在规定频率下的复数相对介电常数e（复数相对介电常数绝对值的误差为士10%；介电损耗角正切tanee的误差为士10%或士0.0003,取其大者）。3.7表观密度dap（单位为g/cm，气孔率小于5%的材料，其误差为士1%，其它为士2%）。为了便于材料的应用，经特别提出，制造厂家应提供进一步的资料。对这样给出的任何一项资料的意义，应加以清楚的说明。
1尺寸系列
中华人民共和国机械电子工业部1989-03-20批准YYKAONYKAa
1990-03-01实施
GB1144089

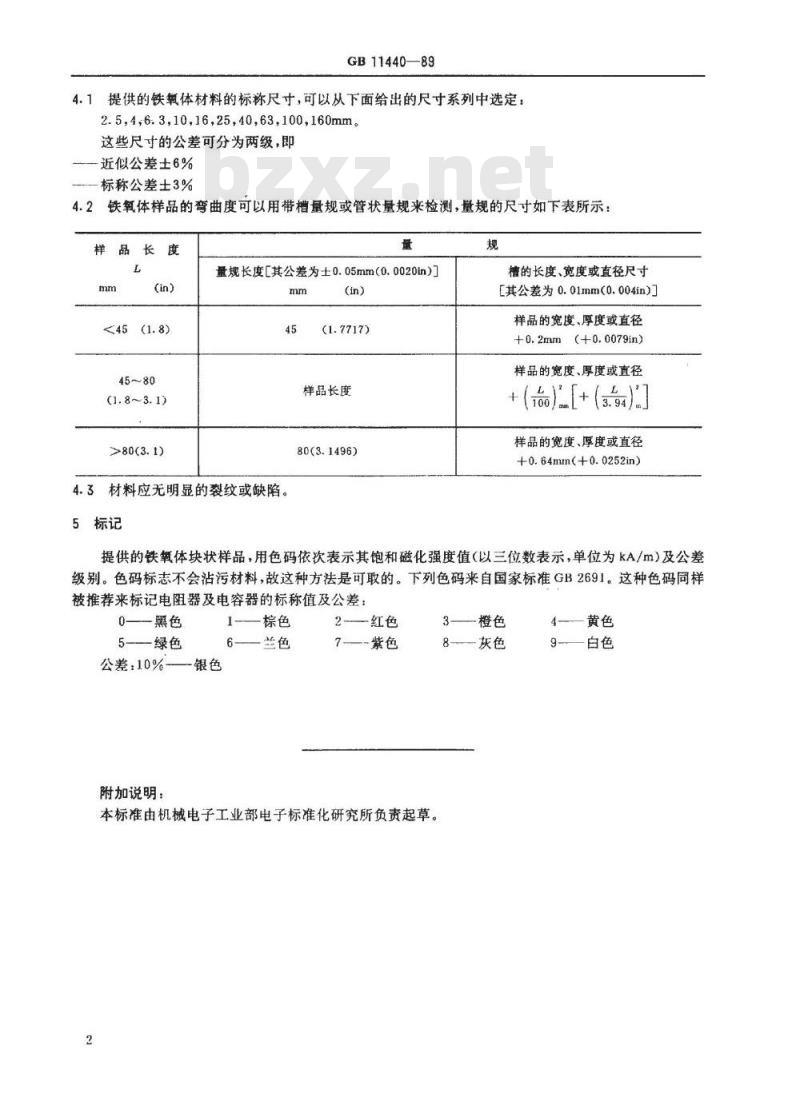

4.1提供的铁氧体材料的标称尺寸，可以从下面给出的尺寸系列中选定：2.5,4,6.3,10,16,25,40,63,100,160mm。这些尺寸的公差可分为两级，即近似公差士6%
标称公差士3%
4.2铁氧体样品的弯曲度可以用带槽量规或管状量规来检测，量规的尺寸如下表所示：样品长度
(1.8~3.1)下载标准就来标准下载网
量规长度[其公差为士0.05mm（0.0020in)]mm
样品长度
80(3.1496)
4.3材料应无明显的裂纹或缺陷。5标记
槽的长度、宽度或直径尺寸
［其公差为0.01mm（0.004in)］样品的宽度、厚度或直径
+0.2mm（+0.0079in）
样品的宽度、厚度或直径
+()[+(s
样品的宽度、厚度或直径
+0.64mm(+0.0252in)
提供的铁氧体块状样品，用色码依次表示其饱和磁化强度值（以三位数表示，单位为kA/m）及公差级别。色码标志不会沾污材料，故这种方法是可取的。下列色码来自国家标准GB2691。这种色码同样被推荐来标记电阻器及电容器的标称值及公差：0—黑色
5——绿色
公差：10%
附加说明：
一棕色
2——红色
7——-紫色
本标准由机械电子工业部电子标准化研究所负责起草。2
3——橙色
8灰色
YYKAONTKa
4-—黄色
9-—白色
