中华人民共和国国家标准
阴极射线管外形图的绘制
Preparation of outline drawingsof cathode-raytubes
GB11485-89
降为SJ/T11081-96
本标准参照采用国际标准1EC139--（1962）《示波管和显象管外形图的绘制》。1主题内容与适用范围
本标准规定了阴极射线管外形图的绘制规则。本标准适用于阴极射线管外形图的绘制。2阴极射线管外形尺寸表
如果表中列出的尺寸适用于所绘制的阴极射线管则在外形图中应给出这些尺寸。下表中\标称”表示标称值与公差。代
要求视图
要求尺寸
从面板中心到锥体和管颈直线部分的连接线的长度bzxz.net
从参考线到面板中心的长度
管颈外径
确定侧壁形状必须的半径或尺寸面板外径，当形状要求时有两个或多个半径面板最大直径
面板最大对角线
面板最大长度
面板最大宽度
确定面板端面的边和隅角形状必须的半径（俯视图）
屏面对角线或直径
屏面最大长度
圆形管
静电偏转和
静电聚焦
侧视图
标称士
标称土
标称士
中华人民共和国机械电子工业部1989-0321批准TTTKKAca
磁偏转和磁
或静电聚焦
侧视图\
标称士
标称士
标称士
标称士
矩形管
静电偏转和
静电聚焦
标称士
标称土
标称士
标称士
标称士
磁偏转和磁
或静电案焦
标称士
标称士
标称士
标称士
标称士
标称士
1990-03-01实施

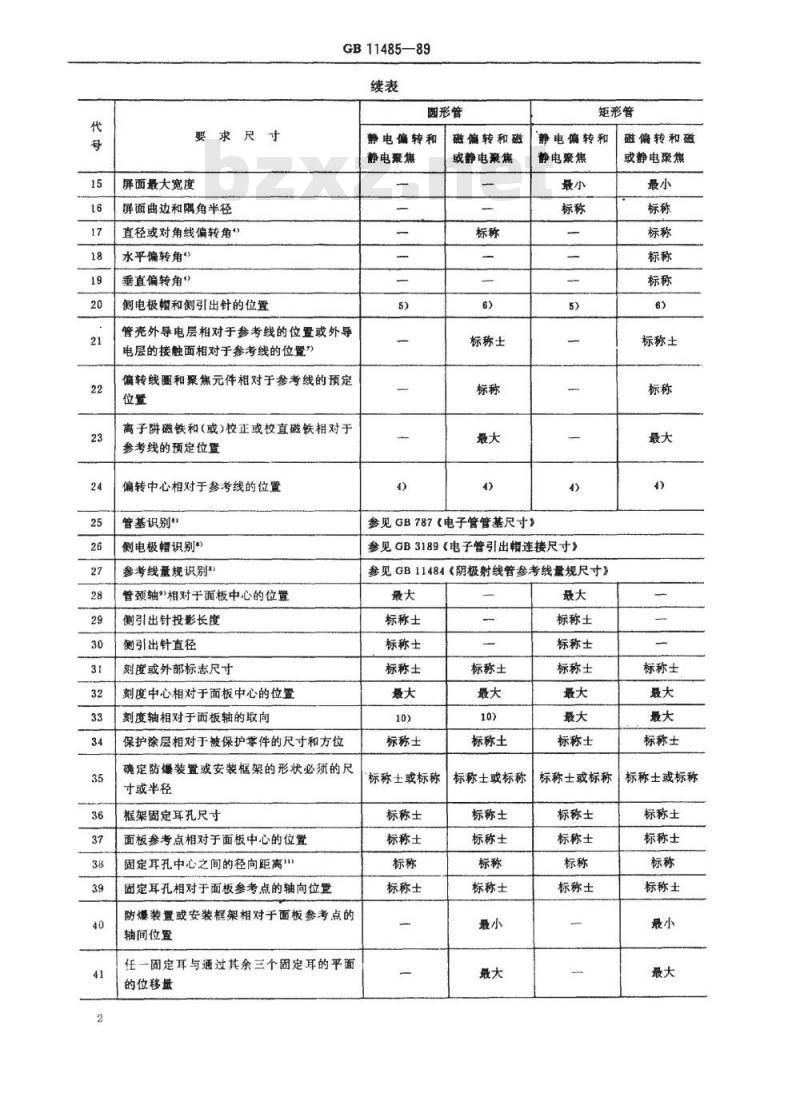

要求尺寸
屏面最大宽度
屏面曲边和隅角半径
直径或对角线偏转角\
水平偏转角“
垂直偏转角）
侧电极帽和侧引出针的位置
GB11485—89
圆形管
静电偏转和
静电聚焦
管壳外导电层相对于参考线的位置或外导电层的接触面相对于参考线的位置\）偏转线圈和聚焦元件相对于参考线的预定位置
离子阱磁铁和（或）校正或校直磁铁相对于参考线的预定位置
偏转中心相对于参考线的位置
管基识别\
侧电极帽识别*
参考线量规识别）
管颈轴相对于面板中心的位置
侧引出针投影长度
侧引出针直径
刻度或外部标志尺寸
刻度中心相对于面板中心的位暨刻度轴相对于面板轴的取向
保护涂层相对于被保护零件的尺寸和方位确定防爆装置或安装框架的形状必须的尺寸或半径
框架固定耳孔尺寸
面板参考点相对于面板中心的位置固定耳孔中心之间的径向距离
固定耳孔相对于面板参考点的轴向位置防爆装置或安装框架相对于面板参考点的轴间位置
任一固定耳与通过其余三个固定耳的平面的位移量
磁偏转和磁
或静电聚焦
标称士
矩形管
静电偏转和
静电聚焦
参见GB787《电子管管基尺寸》
参见GB3189《电子管引出帽连接尺寸》参见GB11484《阴极射线管参考线量规尺寸》最大
标称士
标称士
标称士
标称士
标称士或标称
标称士
标称士
标称士
YYKAONYKAa
标称士
标称土
标称士或标称
标称士
标称士
标称士
标称士
标称士
标称士
标称士
标称土或标称
标称士
标称士
标称士
磁偏转和磁
或静电聚焦
标称士
标称士
标称士
标称士或标称
标称士
标称士
标称士
要求尺寸
栅极平面的中心离开参考线的距离，软导线离侧壁的长度
软导线的直径
管基对管颈轴的轴向偏差
GB11485-89
圆形管
静电偏转和
静电聚焦
标称士
磁偏转和磁
或静电聚焦
标称士
矩形管
静电偏转和
静电聚焦
标称士
注：1）通常仅要求阴极射线管的侧视图，但是对某些管型，例如投影显象管也可要求正视图。磁偏转和磁
或静电聚焦
标称士
2）要求阴极射线管的四个规图，即：正视图、长边侧视图、短边侧视图和对角线视图（如果所要求的全部数据能够用别的方法给出，则可以不要对角线视图），3）参考线用适当的参考线量规确定。4）这个数据不能测量，仅供使用者参考，5）用以下方法规定各侧电极帽位量：a.标出距面板中心的距离（标称士）b.指出通过侧电板辑和管轴的平面可以偏离一对规定偏转电极产生的束迹，或偏离通过规定管脚的平面的角度偏差，

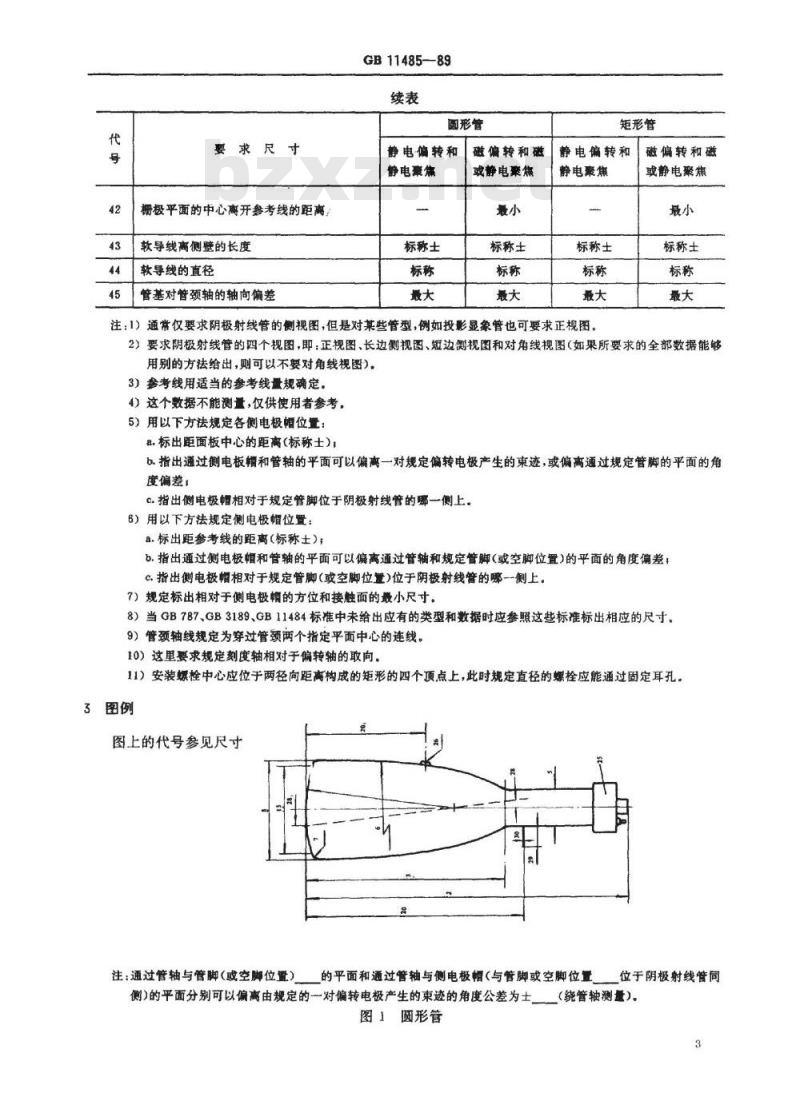

C.指出侧电极帽相对于规定管脚位于阴极射线管的哪一侧上。6）用以下方法规定侧电极帽位置：a.标出距参考线的距离（标称士）；b.指出通过侧电极帽和管轴的平面可以偏离通过管轴和规定管脚(或空脚位置)的平面的角度偏差：℃.指出侧电极帽相对于规定管脚（或空脚位置）位于阴极射线管的哪一侧上。7）规定标出相对于侧电极帽的方位和接触面的最小尺寸。8）当GB787、GB3189、GB11484标准中未给出应有的类型和数据时应参照这些标准标出相应的尺寸。9）管颈轴线规定为穿过管颈两个指定平面中心的连线。10）这里要求规定刻度轴相对于偏转轴的取向。11）安装螺栓中心应位于两径向距高构成的矩形的四个顶点上，此时规定直径的螺栓应能通过固定耳孔。3图例
图上的代号参见尺寸
注：通过管轴与管脚（或空脚位置）的平面和通过管轴与侧电极帽（与管脚或空脚位置侧)的平面分别可以偏离由规定的一对偏转电极产生的束迹的角度公差为士。图丨圆形管
YYKAONYKCa
位于阴极射线管同
（绕管轴测量）。
参考线”
注：1）通过管轴与管脚（或空脚位臂）GB11485-89
参考线
的平面可以偏离通过管轴与侧电极帽的平面的角度公差为土（绕管轴
测量）。侧电极帽和管脚（或空脚位置）2）参考线用适当的参考线量规确定。3）外导电层接触面。
位于阴极射线管同侧。

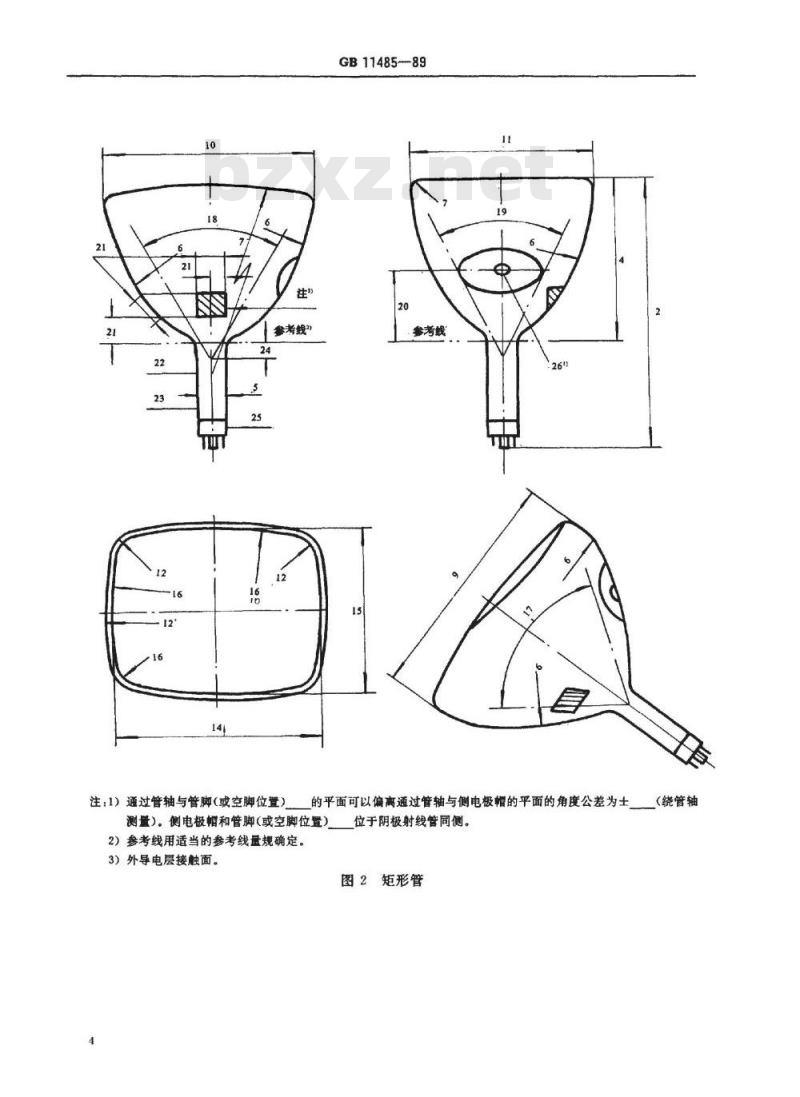

图2矩形管
YYKAONrKa
注：1）通过管轴与管脚（或空脚位置）GB11485-89
参考线）
参考点
手电话
外缘层
的平面可以偏离通过管轴与侧电极帽的平面的角度公差为土轴测量)。侧电极帽和管脚(或空脚位置）2）参考线用适当的参考线量规确定。3）安装螺栓中心应位于
位于阴极射线管同侧。

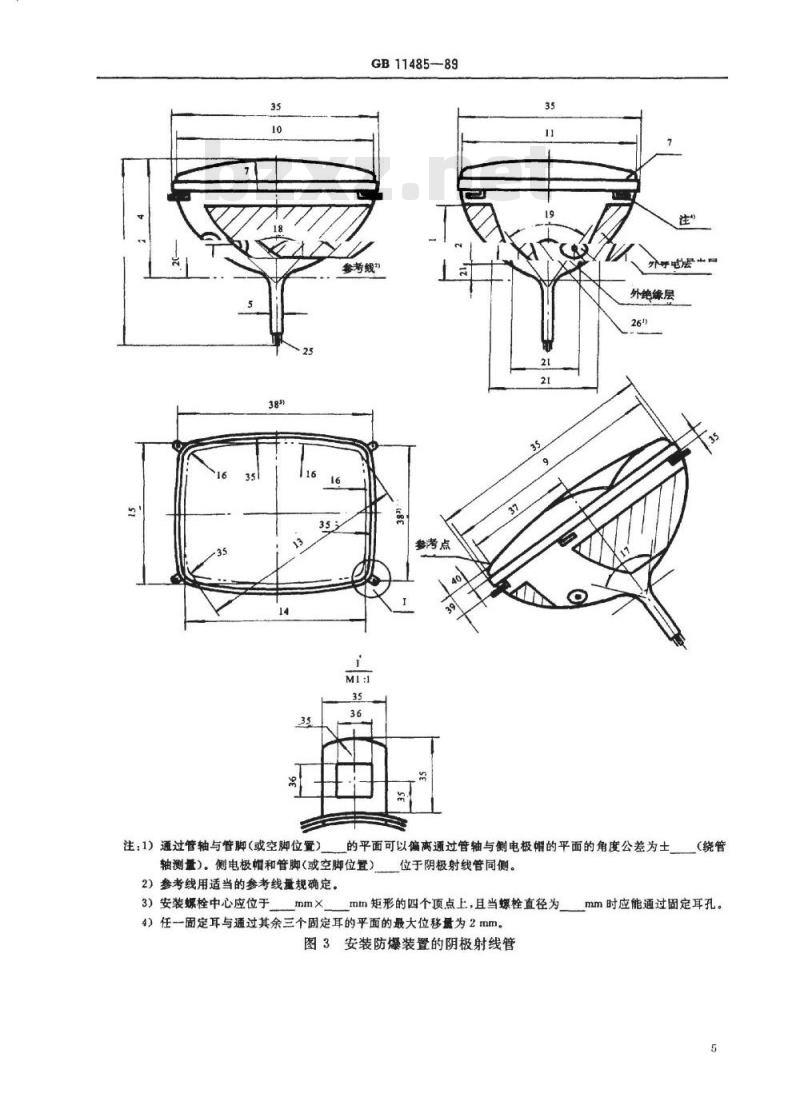

mm矩形的四个项点上，且当螺栓直径为4）任一固定耳与通过其余三个固定耳的平面的最大位移量为2mm。图3安装防爆装置的阴极射线管
YYKAONrKa
（绕管
mm时应能通过固定耳孔。
+++++*++++++
GB11485-89
注，①在x和y轴的厘米刻度中5cm内分刻度为2mm，5cm外分刻度为5mm。②图中所有尺寸以旁米为单位，未按比例绘制图4四分之刻度细节的图例
附加说明：
本标准由国营红光电子管厂，机械电子工业部电子标准化研究所负责起草。本标准主要起草人：徐大章、庞卓英。6
