中华人民共和国电子行业标准
SJ/T10541—94
抗干扰型交流稳压电源通用
技术条件
General specification of constant viltage powersupplies.a. c. output,interference immunity type1994-08-08发布
1994-12-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
抗干扰型交流稳压电源通用
技术条件

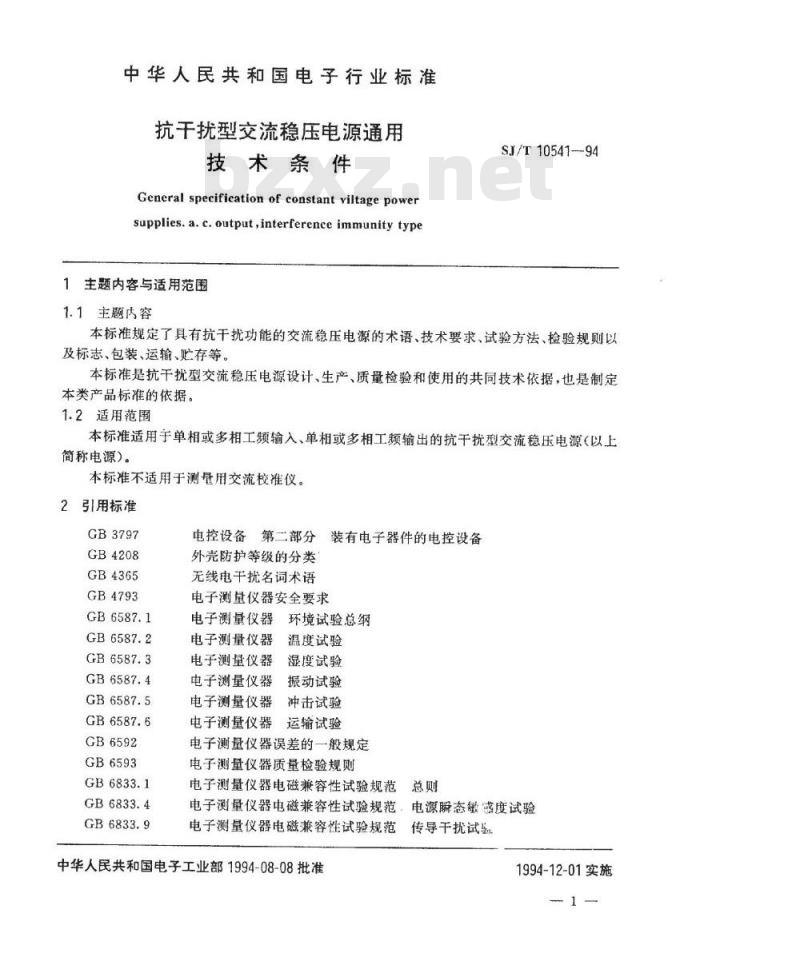

General specification of constant viltage powersupplies.a.c.output,interference immunitytype1主题内容与适用范围
1.1主题内容
SJ/T10541--94
本标准规定了具有抗干扰功能的交流稳压电源的术语、技术要求、试验方法、检验规则以及标志、包装、运输、贮存等。本标准是抗干扰型交流稳压电源设计、生产、质量检验和使用的共同技术依据，也是制定本类产品标准的依据。
1.2适用范围
本标准适用于单相或多相工频输入、单相或多相工频输出的抗千扰型交流稳压电源（以上简称电源)。
本标准不适用于测量用交流校准仪。2引用标准
GB3797
GB4208
GB4365免费标准下载网bzxz
GB4793
GB 6587.6
GB6592
GB6593
电控设备第二部分装有电子器件的电控设备外壳防护等级的分类
无线电干扰名词术语
电子测量仪器安全要求
电子测量仪器环境试验总纲
电子测量仪器温度试验
电子测量仪器
湿度试验
电子测量仪器
振动试验
电子测量仪器冲击试验
电子测量仪器运输试验
电子测量仪器误差的一般规定
电子测量仪器质量检验规则
电子测量仪器电磁兼容性试验规范总则电子测量仪器电磁兼容性试验规范，电源瞬态敏感度试验电子测量仪器电磁兼容性试验规范传导干扰试验中华人民共和国电子工业部1994-08-08批准1994-12-01实施
GB11463
SJ/T10541—94
电子测量仪器可靠性试验
GB/T13926.4工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求
SJ3212
SJ/T10542
3术语
电子测量仪器电气、机械结构基本要求通用直流稳定电源术语及定义、性能与额定值电子产品运输包装总技术条件

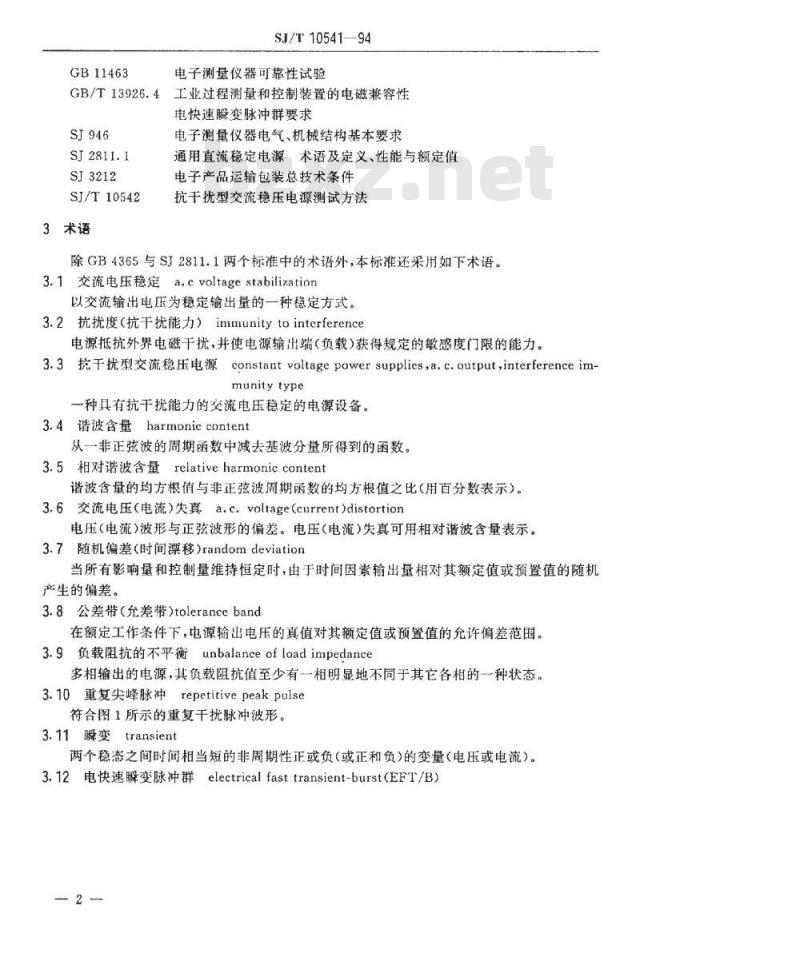

抗干扰型交流稳压电源测试方法除GB4365与SJ2811.1两个标准中的术语外，本标准还采用如下术语。3.1交流电压稳定a,cvoltagestabilization以交流输出电压为稳定输出量的一种稳定方式。3.2抗扰度（抗干扰能力）immunitytointerference电源抵抗外界电磁干扰，并使电源输出端（负载）获得规定的敏感度门限的能力。3.3抗干扰型交流稳压电源constantvoltagepowersupplies，a.c.output，interferenceim-munitytype
一种具有抗干扰能力的交流电压稳定的电源设备。3.4谐波含量harmoniccontent
从一非正弦波的周期函数中减去基波分量所得到的函数。3.5相对谐波含量relativeharmoniccontent谐波含量的均方根值与非正弦波周期函数的均方根值之比（用百分数表示）。3.6交流电压（电流）失真a.c.voltage（current)distortion电压（电流）波形与正弦波形的偏差。电压（电流）失真可用相对谐波含量表示。3.7随机偏差（时间漂移）randomdeviation当所有影响量和控制量维持恒定时，由于时间因素输出量相对其额定值或预置值的随机产生的偏差。

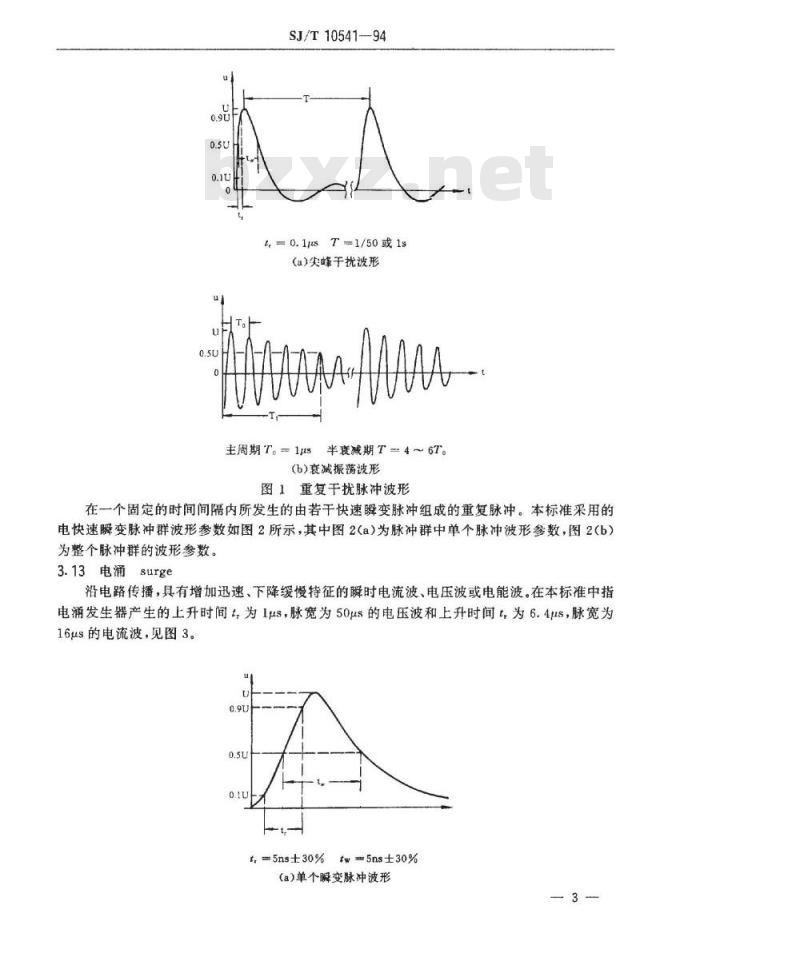

3.8公差带（允差带）toleranceband在额定工作条件下，电源输出电压的真值对其额定值或预置值的允许偏差范围。3.9负载阻抗的不平衡unbalanceofloadimpedance多相输出的电源，其负载阻抗值至少有一相明显地不同于其它各相的-一种状态。3.10重复尖峰脉冲repetitivepeakpulse符合图1所示的重复干扰脉冲波形。3.11瞬变transient
两个稳态之间时间相当短的非周期性正或负（或正和负）的变量（电压或电流）。3.12电快速瞬变脉冲群electricalfasttransient-burst（EFT/B）2
SJ/T10541—94
t,=0.1jzsT1/50或1s
(a)尖峰干扰波形
主周期T。=1半衰减期T=4～6T。(b)衰减振荡波形
图1重复干扰脉冲波形

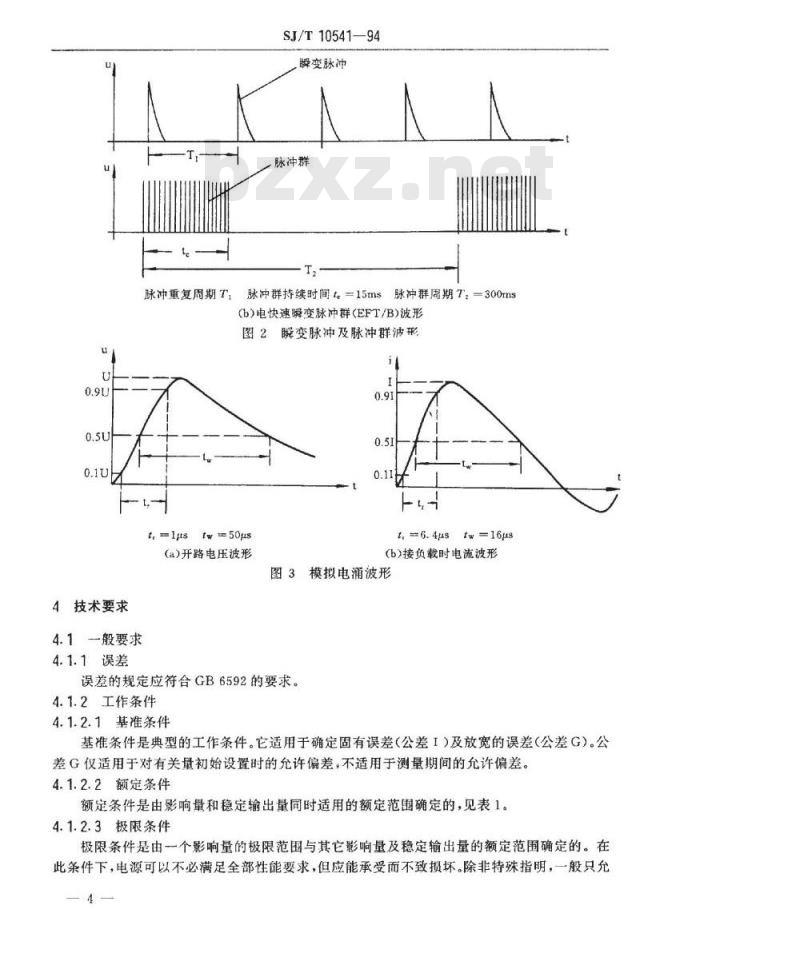

在一个固定的时间间隔内所发生的由若干快速瞬变脉冲组成的重复脉冲。本标准采用的电快速瞬变脉冲群波形参数如图2所示，其中图2(a）为脉冲群中单个脉冲波形参数，图2（b）为整个脉冲群的波形参数。
3.13电涌surge
沿电路传播，具有增加迅速、下降缓慢待征的瞬时电流波、电压波或电能波。在本标准中指电涌发生器产生的上升时间t，为lμs，脉宽为50μs的电压波和上升时间t，为6.4μs，脉宽为16us的电流波，见图3。
t，=5ns±30%tw=5ns±30%
(a)单个瞬变脉冲波形
4技术要求
脉冲重复周期T，
SJ/T10541-—94
瞬变脉冲
脉冲群
脉冲群周期T：=300ms
脉冲群持续时间t二15ms
(b)电快速瞬变脉冲群(EFT/B)波形图2瞬变脉冲及脉冲群波形
t.=lμstw50μs
(a)开路电压波形
4.1-般要求
4.1.1误差
t=6.4μstw=16μs
(b)接负载时电流波形
图3模拟电涌波形
误差的规定应符合GB6592的要求。4.1.2工作条件
4.1.2.1基准条件
基准条件是典型的工作条件。它适用于确定固有误差（公差I）及放宽的误差（公差G）。公差G仅适用于对有关量初始设置时的允许偏差，不适用于测量期间的允许偏差。4.1.2.2额定条件
额定条件是由影响量和稳定输出量同时适用的额定范围确定的，见表1。4.1.2.3极限条件
极限条件是由一个影响量的极限范围与其它影响量及稳定输出量的额定范围确定的。在此条件下，电源可以不必满足全部性能要求，但应能承受而不致损坏。除非特殊指明，一般只允许一个影响量处于极限条件。
4.1.3性能指标
SJ/T10541-94
电源的性能指标应符合产品标准中或制造厂与用户相互认可的技术文件中所规定的量值。本标准未作规定的技术要求，应在产品标准中结合产品性能作出规定。若无特别说明，一般电压和电流的稳态值均指均方根值，瞬态值均指峰值。4.2影响量
电源的影响量选择及影响量的基准条件和额定条件应符合表1的规定。4.3稳定输出量
电源的稳定输出量应符合表1的规定。4.4物理特性
4.4.1尺寸
4.4.1.1总尺寸
总尺寸应包括附属于电源并为电源工作所需要的所有部件的尺寸，如：控制旋钮、接线端子、套管、垫脚架等的尺寸，还应包括电源线的最小弯曲半径。具体要求由产品标准规定。4.4.1.2尺寸标注
尺寸应按如下次序标出：l×b×h4.4.2质量
（长x宽x高），单位：mm。
总质量应包括电源正常工作时的所有部件的质量，若有充满流体的单元，则还应包括流体的质量。具体要求由产品标准规定。表1额定数据表
源电压
源频率
源电压总失真
源三相电压不平衡
输出电流
负载阻抗的不平衡
负载的功率因数
冷却媒质温度（当与环境温
度不同时）
冷却媒质流量（强追冷却
大气压强
源频率下的磁场强度
基准值
标称值
标称值
相对谐波含量≤3%
不平衡度≤1%
额定范围的最大值
不平衡度≤10%
标称值
标称值
101kPa
≤1A/m
±3℃
±5kPa
±5℃
额定条件
额定范围
由产品标准规定
标称值的98%～102%
相对谐波含量≤10%
不平衡度≤3%
0~额定范围的最大值
不平衡度≤25%
由产品标准规定
空气冷却为35℃以下
水冷却为25℃以下
≥标称值的90%
86~106kPa
0~100A/m
稳定输出量
输出电压
SJ/T10541—94
续表.1.
基准值
按GB6587.1规定
标称值或额定范围的
最大值
4.5电气、机械结构的要求
不适用
额定范围
应符合GB6587.1中1组的
由产品标准规定
电源的电气、机械结构应符合GB3797和SJ946有的关规定。具体要求应在产品标准中给出。
4.6外壳防护要求
电源箱体外壳的防护应符合GB4208的规定，防护等级要求应在产品标准中给出。4.7安全要求
4.7.1安全要求
电源必须通过GB4793中对1类安全仪器的绝缘电阻、耐压、泄漏电流三项安全试验。4.7.2其它安全要求
电源必须符合GB4793对「类安全仪器的有关规定。4.7.2.1发热
在环境温度为40℃，其它影响量为基准条件下，电源达到热平衡时其零部件的温升不得超过GB4793表1第1栏的规定。
4.7.2.2肥电距离和电气间隙
电源的爬电距离和电气间隙应符合GB4793表2对1类安全仪器的规定。4.7.2.3故障条件下的试验
4.7.2.3.1故障条件下的施加
电源故障条件的施加用以下三种方法：停止致冷系统的工作；
b.电源变压器的次级绕组短路：c.电源的输出端短路。
4.7.2.3.2验证
电源应能通过GB4793第10.2条规定的验证要求。4.7.2.4接地要求
电源的安全接地及接地导线的要求应符合GB4793中第9.5.5条的规定。4.8性能特性要求
4.8.1一般性能特性要求
电源的一般性能特性要求见表2。该表将规定的数据分为四段。制造厂可根据产品性能选择合适的任一段数据。表2中的A段数据是以最低要求的量给出，制造厂可选择较高要求的6
SJ/T10541-94
（9）（）图
SJ/T10541-94
860之
其它段数据。
SJ/T10541—94
表2中，1～9项为主要性能特性项目，其余均为非主要性能特性项目。4.8.2抗干扰性能特性要求
电源的抗干扰性能项目见表3。
电源的抗干扰性能应包括两个方面要求：a.电源应保证能正常工作，即测试时电源输出电压的偏差应在基准条件（公差G)内：b.电源应在输出端给负载合适的敏感度门限，本标准规定叠加在电源输出电压上的干扰残压的峰值不应大于电源输出电压标称值的20%。4.9电磁兼容性要求
电源应进行GB6833.4规定的电源瞬态敏感度试验和GB6833.9规定的传导干扰试验。电源是否要进行GB6833.1规定的其它项目试验，由产品标准规定。在进行电磁兼容性试验中，电源应保证正常工作（见4.8.2）。4.10环境试验要求
电源应根据GB6587.1的规定选择合适的使用条件及运输试验等级·并能通过GB6587.2规定的温度试验、GB6587.3规定的湿度试验、GB6587.4规定的振动试验、GB6587.5规定的冲击试验及GB6587.6规定的运输试验的要求。在上述试验中，电源性能特性的检验可只限于源电压效应、负载效应、相对谐波含量及4.7.1条的安全试验。
4.11可靠性要求
电源的可靠性指标用平均故障间隔时间MTBF（m）表示。产品标准应规定m不低于3000h。
5试验方法
5.1般要求
5.1.1在试验过程中应根据鉴定检验与质量一致性检验的不同要求，遵守与产品标准中有关规定相一致的基准条件及性能项目所适用的额定条件或极限条件。若无特别说明，则两类检验的试验条件均认为是相同的。
5.1.2电源必须首先经4.7.1条安全试验合格后才能进行其它项目的试验，其它项目的试验次序可由试验者自行安排。
5.1.3除非另有规定，各项试验中检验的性能项目与要求均应按表4的规定进行。5.1.4若无特别指明，判定电源工作是否正常或对电源工作性能的测试，均只限于源电压效应、负载效应及相对谐波含量三项性能。5.2外观检查
5.2.1项目：
物理特性：
b.电气、机械结构；
外壳防护要求。
5.2.2试验
用目测法或产品标准规定的工具与手段检查被测电源。5.3安全试验
5.3.1项目
SJ/T10541-94
绝缘电阻试验、耐压试验、泄漏电源试验。5.3.2试验
按GB4793对I类安全仪器的规定进行。5.4其它安全试验：
5.4.1项目：
发热：
爬电距离和电气间隙；
故障条件下的试验；
d.接地。
5.4.2试验
按GB4793及本标准4.7.2.1、4.7.2.2、4.7.2.3及4.7.2.4条的规定进行。5.5环境试验
5.5.1温度试验
应按GB6587.2的规定进行。
5.5.2湿度试验
应按GB6587.3的规定进行。
5.5.3振动试验
应按GB6587.4的规定进行。
5.5.4冲击试验
应按GB6587.5的规定进行。
5.5.5运输试验
应按GB6587.6的规定进行。
5.6电磁兼容性试验
应按GB6833.4及GB6833.9的规定进行。5.7可靠性试验
5.7.1试验方案
可靠性试验方案统一采用GB11463第4.2.1条表1中定时定数截尾试验方案中编号为1一2方案。对可靠性验收试验，也可选用GB11463第4.2.2条表2中序贯试验方案中编号为2-3方案。
在实验室试验条件不具备的情况下，电源也可选用现场可靠性试验方案。5.7.2试验方法
5.7.2.1条件
除源电压、输出电流及环境条件三个影响量外，其它影响量均应符合基准条件（公差G）。5.7.2.2试验应力
源电压要求在每24h内，1/3时间取其额定下限值、1/3时间取其标称值、1/3时间取额定上限值。输出电流规定为最大额定值的70%，其余试验应力均应按GB11463表4的规定进行。
5.7.2.3试验时序
在符合5.7.2.2条规定的试验应力下，按GB11463第6.2条试验时序图规定进行。10
5.7.2.4失效判据
SJ/T10541—94
除应遵守GB11463第7章有关失效和失效判据规定外，针对电源特点，本标准补充如下失效的判决规定，即对在试验过程中出现的以下三种偶然性情况，若在整个试验过程中发生的次数超过一次，则判定为相关失效。a。输入侧电源开关偶然性跳闸断电，经重新启动后，能正常工作，或输入端熔断器突然失效，经更换后能正常工作；
b.内部控制电路瞬时失控使电源工作不正常，经断电后重新启动能恢复正常工作，或电源仅瞬时工作不正常；
c.机内保护电路出现误动作使电源工作不正常，经更换机内熔断器后或经断电后重新启动能恢复正常工作。
5.7.3试验要求
试验要求应符合GB1146第5章的规定，试验数据处理应按GB11463第9章的规定进行。
5.8性能特性测试方法
应按SJ10542的规定进行。
6检验规则
6.1检验分类
电源的质量检验根据GB6593分为两大类a.鉴定检验，分设计定型和生产定型鉴定检验；b.质量一致性检验，分A组、B组、C组、D组和F组检验（见表4)。6.2检验规则
6.2.1般要求
各项试验应由制造厂质量检验部门或其它符合条件的质量检验部门按本标准规定的试验方法进行。除非另有说明，均应按GB6593有关规定进行。6.2.2缺陷分类
电源的缺陷分为：
a.安全要求不合格的为致命缺陷；b.
环境试验要求、主要性能特性要求、电磁兼容性要求，其中任一项试验不合格的为重缺陷；
c、其它性能项目试验不合格的为轻缺陷。6.2.3检验项目
检验项目见表4。
6.2.4合格判据
6.2.4.1鉴定检验
在表4中，对项目1～11，从5台样机中随机抽取3台进行试验。对项目12，从已经过项目1～11检验合格的样机中随机抽取2台进行试验（但对运输试验，充许先抽取2台进行该项试验，再进行其它项自的试验）。在项目1～12检验过程中，充许出现12次缺陷（但不充许出现致命缺陷），超过者判为不合格。对项目13，从已经过项目111检验合格的样机中随机抽取2台进行试验。对项目14的抽样与合格判定应按5.7.2.4、5.7.3条及GB11463第8章的规定-11
