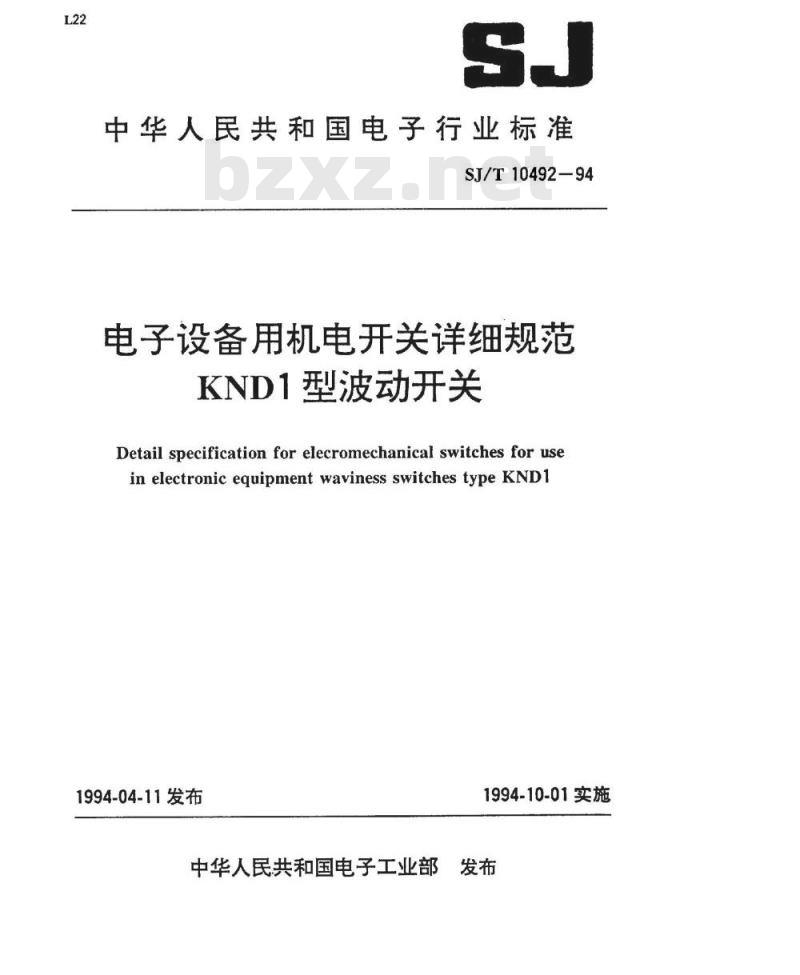

【电子行业标准(SJ)】 电子设备用机电开关详细规范 ＫＮＤ１型波动开关

中华人民共和国电子行业标准
SJ/T10492-94
电子设备用机电开关详细规范
KND1型波动开关
Detail specification for elecromechanical switches for usein electronic equipment waviness switches typeKND11994-04-11发布
1994-10-01实施

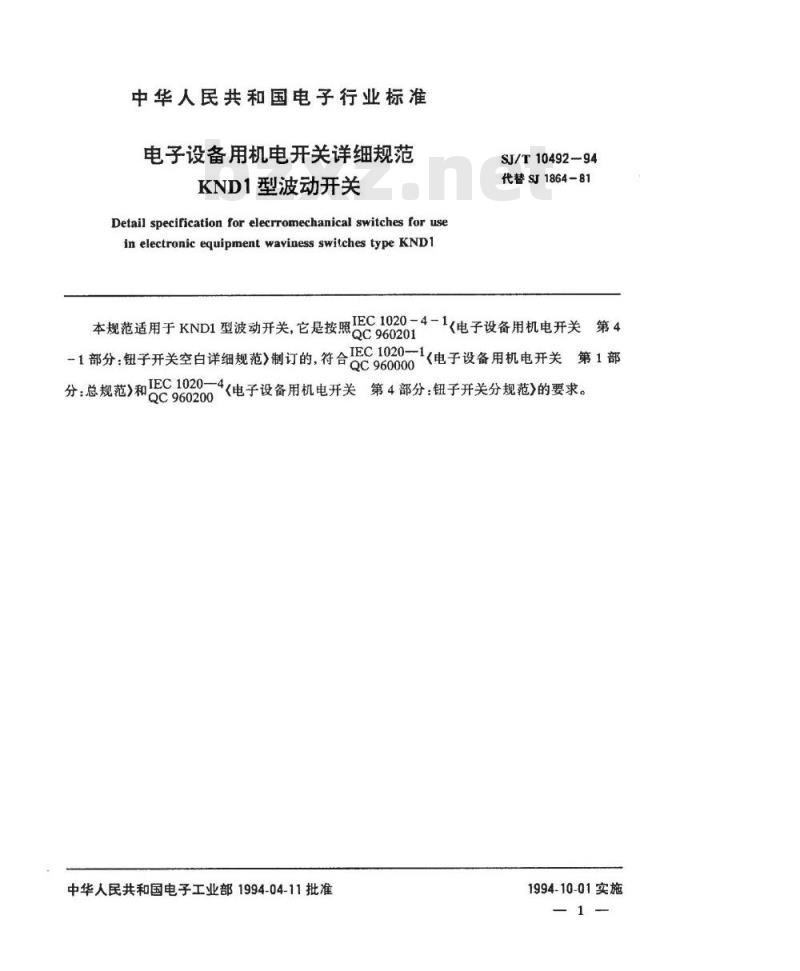

中华人民共和国电子工业部发布中华人民共和国电子行业标准
电子设备用机电开关详细规范
KND1型波动开关
Detail specification for elecrromechanical switches for usein electronic equipment waviness switches typeKND1SJ/T10492-94
代替SJ1864-81
本规范适用于KND1型波动开关，它是按照BC91020-4-1(电子设备用机电开关第4QC960201
-1部分：钮子开关空白详细规范》制订的，符合C9600合IEC.1020—1《电子设备用机电开关第1部分：总规范》和FBC.1020~4《电子设备用机电开关第4部分：钮子开关分规范》的要求。QC960200
中华人民共和国电子工业部1994-04-11批准1994-10-01实施

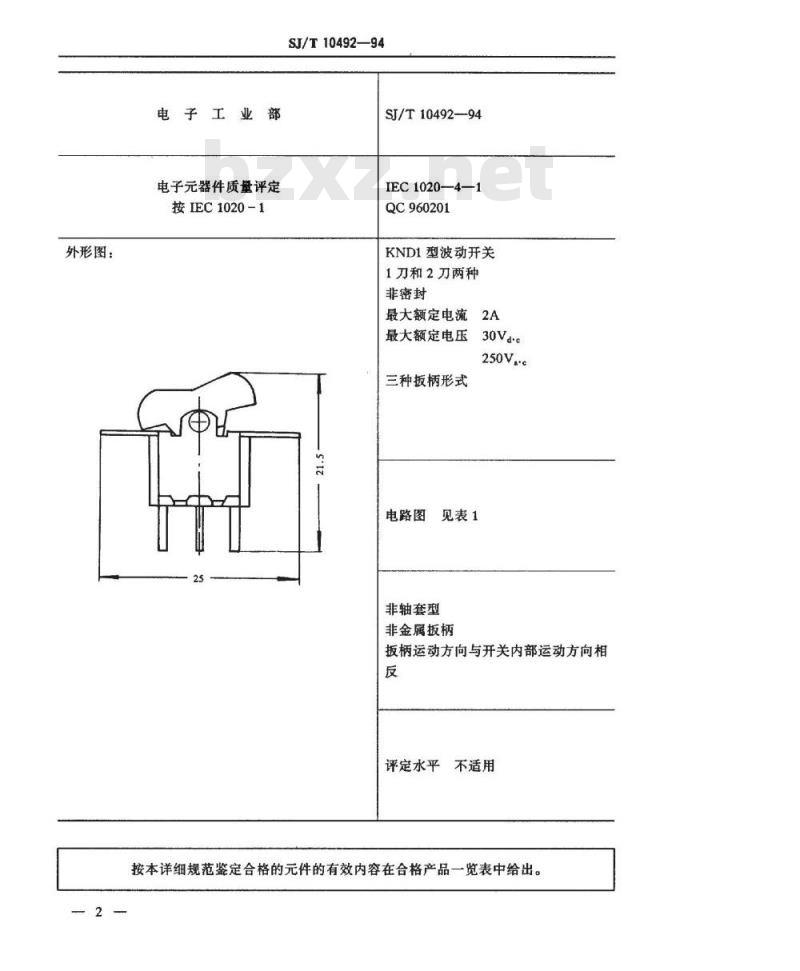

外形图：
电子工业部
电子元器件质量评定
按IEC1020-1
SJ/T10492—94
SJ/T10492-94
IEC1020—4—1
QC960201
KND1型波动开关
1刀和2刀两种
非密封
最大额定电流
最大额定电压
三种扳柄形式
电路图
见表1
非轴套型
非金属扳柄
扳柄运动方向与开关内部运动方向相反
评定水平不适用
按本详细规范鉴定合格的元件的有效内容在合格产品一览表中给出。一般数据
1.1尺寸
见图1~6。
SJ/T10492—94

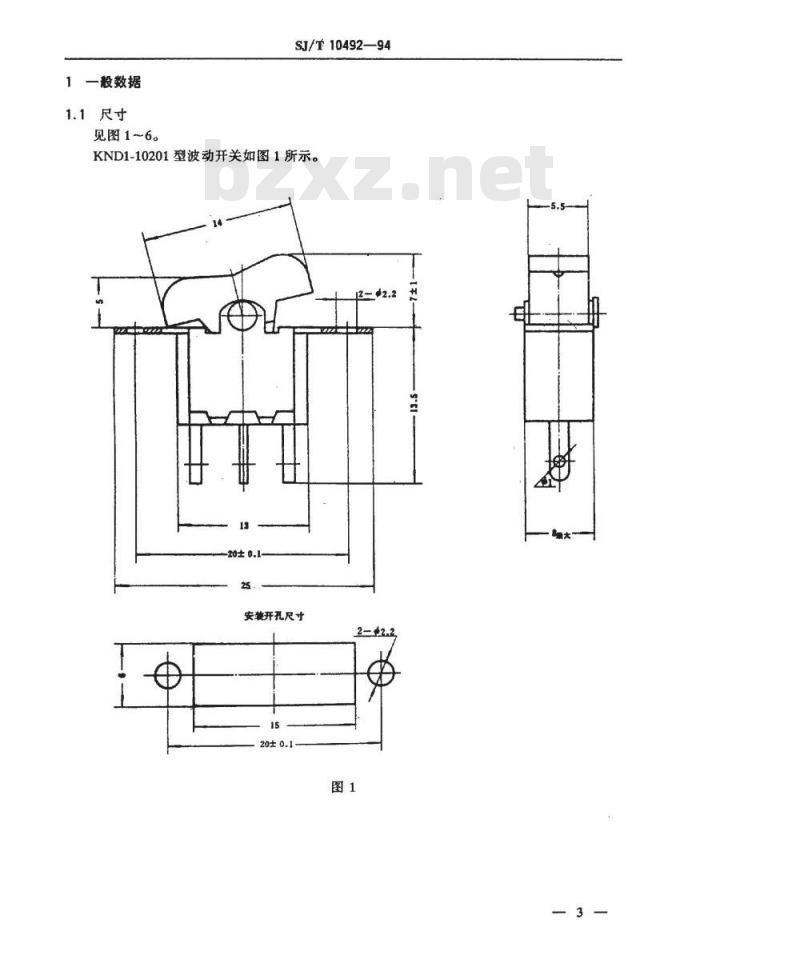

KND1-10201型波动开关如图1所示。12—+2.2
安蒙开孔尺寸
SJ/T10492—94

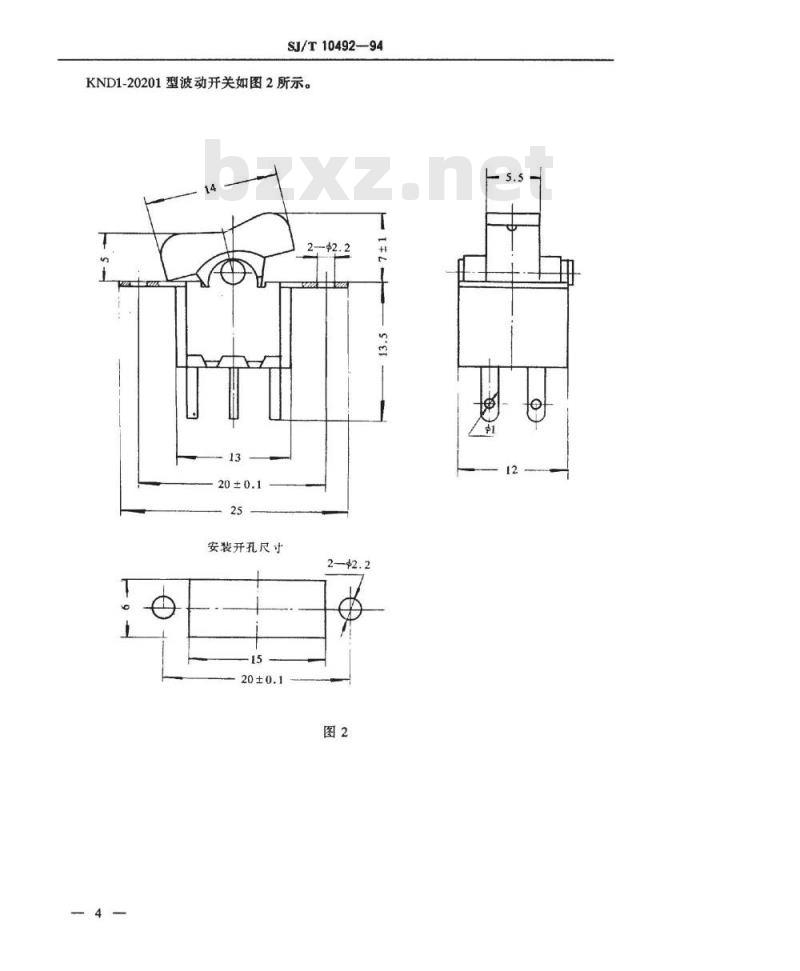

KND1-20201型波动开关如图2所示。2—42.2
安装开孔尺寸
SJ/T10492-94
KND1-10202型波动开关如图3所示2—02.2
安装开孔尺寸
SJ/T10492-94
KND1-20202型波动开关如图4所示。Sae
安装开孔尺寸
SJ/T10492-—94
KND1-10203型波动开关如图5所示。2—42.2
安装开充尺寸
SJ/T10492—-94
KND1-2C203型波动开关如图6所示。安开孔尺寸
规格代号
KND1-10201
KND1-10202
KND1-10203
KND1-20201
KND1-20202
KND1-20203
1.2额定值和特性
1.2.1电气额定值
功率见表2。
电路种类
扳柄复
位特性
逻辑电平不适用
低电平不适用
1.2.2环境额定值
气候类别40/070/02
低气压300V,8.0kPa
温度急变适用
盐雾不适用
SJ/T10492-—94
表1KND1型波动开关分类表
扳柄形式
电压，V
表2功率
扳柄在此位置时的电路状态
冲击加速度150m/s持续时间11ms，共18次。振动加速度50m/s，频率10~500Hz，3h。1.2.3机械特性
功能动作典型电路及停留特性见表1在清洗剂中浸溃不适用
重量单刀；
动作特性0.01N·m~0.15N·m
（自动复位和三定位0.01~0.3N·m）密封不适用
驱动件强度0.45Nm
一安装轴套强度不适用
安装螺纹强度不适用
接线端强度22.5°
负载特性
纯阻性
SJ/T1049294
可焊性按IEC1020-1第4.13.1条的方法1.2.4电气特性
电容不适用
触点回跳不适用
接触故障不适用
且≤10mQ.按IEC1020-1第4.4.1条的方法接触电阻
电过负荷适用
动作10000次，按IEC1020-1第4.10.1条一电寿命
逻辑电平寿命不适用
低电平寿命不适用
一机械寿命动作10000次
绝缘电阻≥1000MQ
温升不适用
耐压1500V
1.3有关文件
IEC1020-1(1991)
IEC1020-4(1991)www.bzxz.net
IEC1020-4-1(1991)
1.4开关类型名称
电子设备用机电开关第1部分：总规范电子设备用机电开关第4部分：钮子开关分规范电子设备用机电开关第4-1部分：钮子开关空白详细规范本详细规范包含的各种开关应按下列所示顺序叙述：a。本详细规范的编号；
开关代号；
电路特性。
顺序编号；
颜色。
示例：
本规范编号
主称代号（波动开关）
类别序号
1.5标志
01红（颜色）
顺序编号
电路组合代号
自动复位数
开关和包装上的标记应符合IEC1020一1第2.5条的要求。1.5.1每个开关上应标记下列内容：a.
日期代号；
制造厂名称或商标；
开关规格代号/详细规范号：
d．电路图。
1.6订货内容
SJ/T10492-94
本规范包括的各种开关的订单至少应包含以下内容：a.
按本规范1.3条的适用元件编号；b。本详细规范的编号和版本；
c。当要求放行批证明记录时，包括“证明记录的要求”。1.7放行批证明记录
当有要求时，按IEC1020-1第3.5.1条填写要求的内容。1.8附加内容（不作检验用）
1.9对总规范和/或分规范的规定而言，增加严酷度或要求都是附加的。1.10共性特征
2检验要求
结构类似的元件
1刀和2刀型波动开关视为结构类似。2.2预处理
都不考虑。
2.3鉴定批准检查
鉴定批准检查要求应与IEC1020-4相一致，所有细节和要求分别从详细规范的逐批检查和周期检查试验一览表中得到。2.4质量一致性检查
质量一致性检查规定了逐批检查和周期检查两种，其试验一览表包括抽样、周期、严酷度和要求，分别列于表3和表4中。对外观检查，主要缺陷和次要缺陷的确定，以开关零件表面锈蚀、裂纹及机械损伤为主要缺陷，其他为次要缺陷。
表3逐批检查试验一览表
条款号和试验项目
(见表1)
A组（非破坏性）
4.3.1外观检查
4.4.1接触电阻
4.3.5功能动作
4.4.4绝缘电阻
4.5.1耐压
4.3.6动作特性
D或ND
注：①试验项目的条款号和性能要求是指总规范IEC1020-1,补充规定在IEC1020-4中。②在表3中：
D=破坏性
ND=非破坏性
IL=检查水平
AQL=合格质量水平
