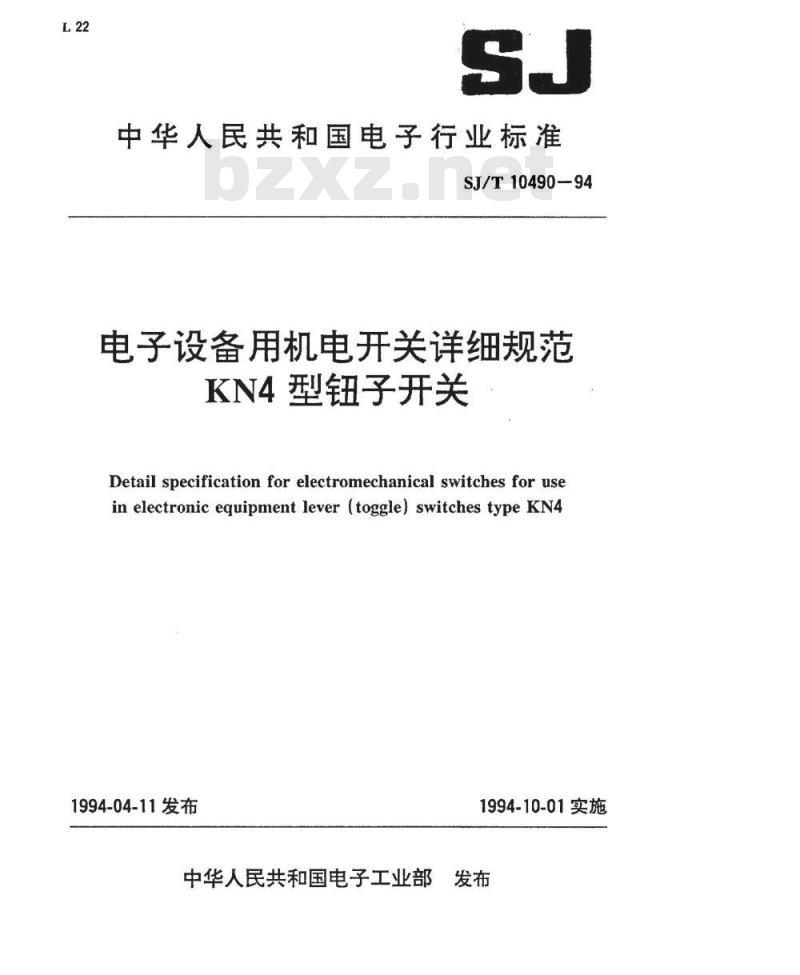

【电子行业标准(SJ)】 电子设备用机电开关详细规范 ＫＮ４型钮子开关

中华人民共和国电子行业标准
SJ/T10490-94
电子设备用机电开关详细规范
KN4型钮子开关
Detail specification for electromechanical switches for usein electronic equipment lever (toggle) switches type KN41994-04-11发布
1994-10-01实施
中华人民共和国电子工业部
中华人民共和国电子行业标准
电子设备用机电开关详细规范
KN4型钮子开关
Detail specification for electromechanical switches for useinelectronic equipment lever(toggle)switchestypeKN4SJ/T10490--94
代替SJ1524-79

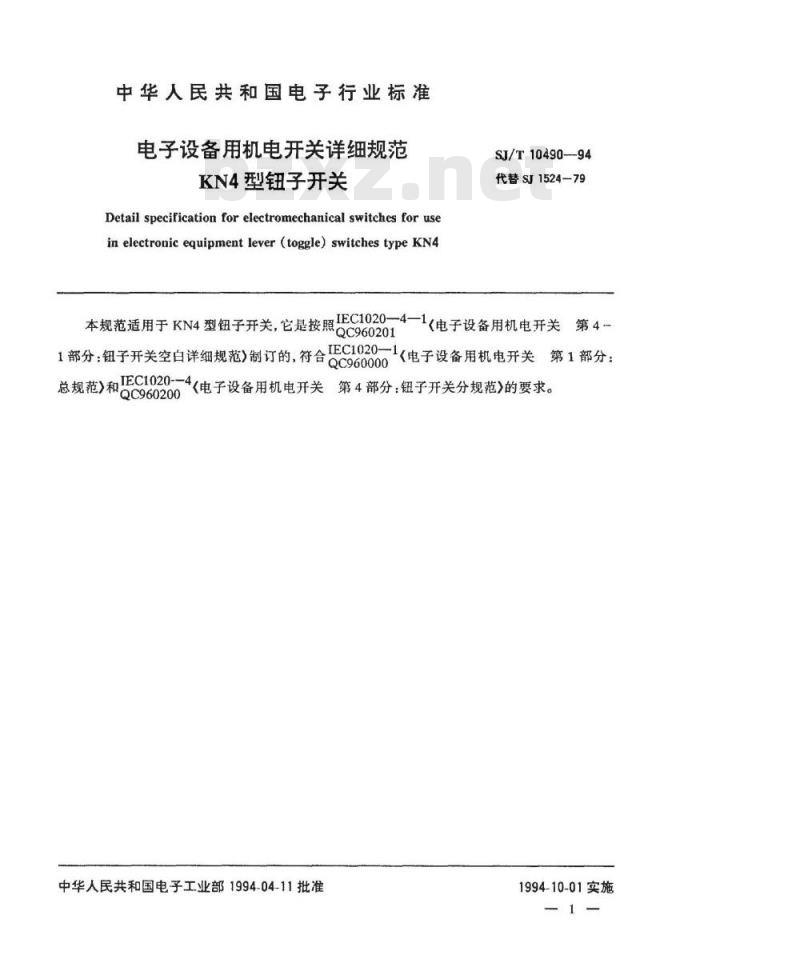

本规范适用于KN4型钮子开关，它是按照C1020-4—1(电子设备用机电开关第4-QC960201
1部分：组子并关室白详细规施）割订的,符合C00(电子设备用机电开关第1部分：
IEC1020-4电子设备用机电开关
总规范》和
第4部分：钮子开关分规范》的要求。QC960200
中华人民共和国电子工业部1994-04-11批准1994-10-01实施

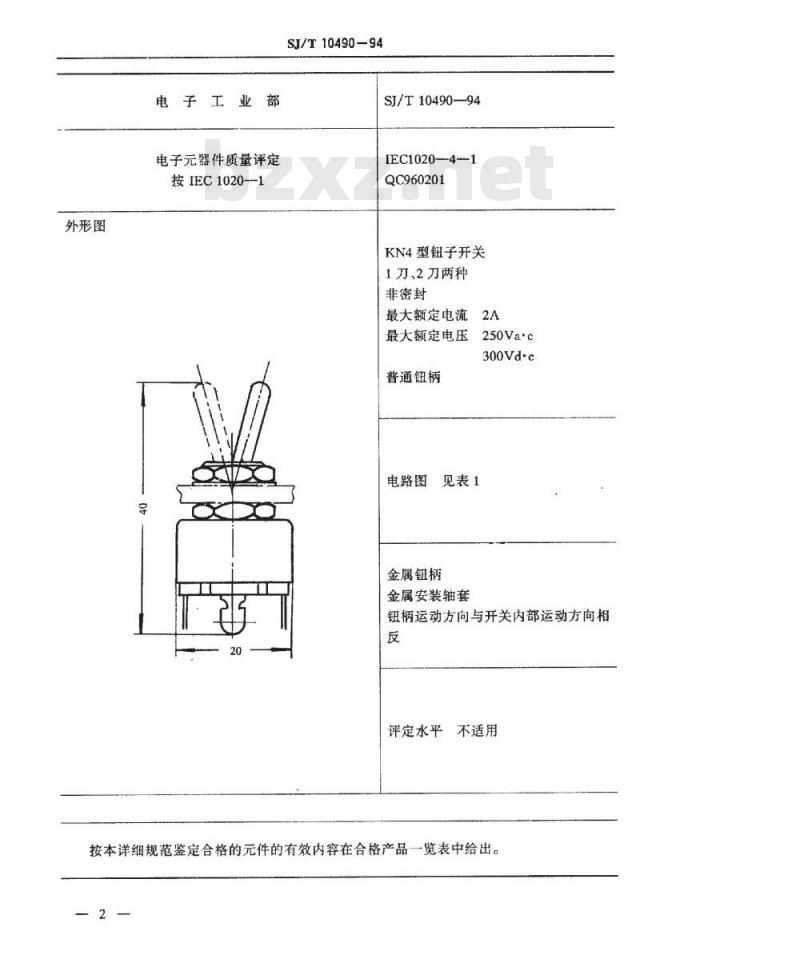

外形图
电子元器件质量评定
按IEC1020--1
SJ/T10490—94
SJ/T10490—94
IEC1020—4—1
QC960201
KN4型钮子开关
1刀、2刀两种
非密封
最大额定电流
最大额定电压
普通钮柄
电路图
250Va'c
300Vd·c
见表1
金属钮柄
金属安装轴套
钮柄运动方向与开关内部运动方向相反
评定水平不适用
按本详细规范鉴定合格的元件的有效内容在合格产品一览表中给出。1一般数据

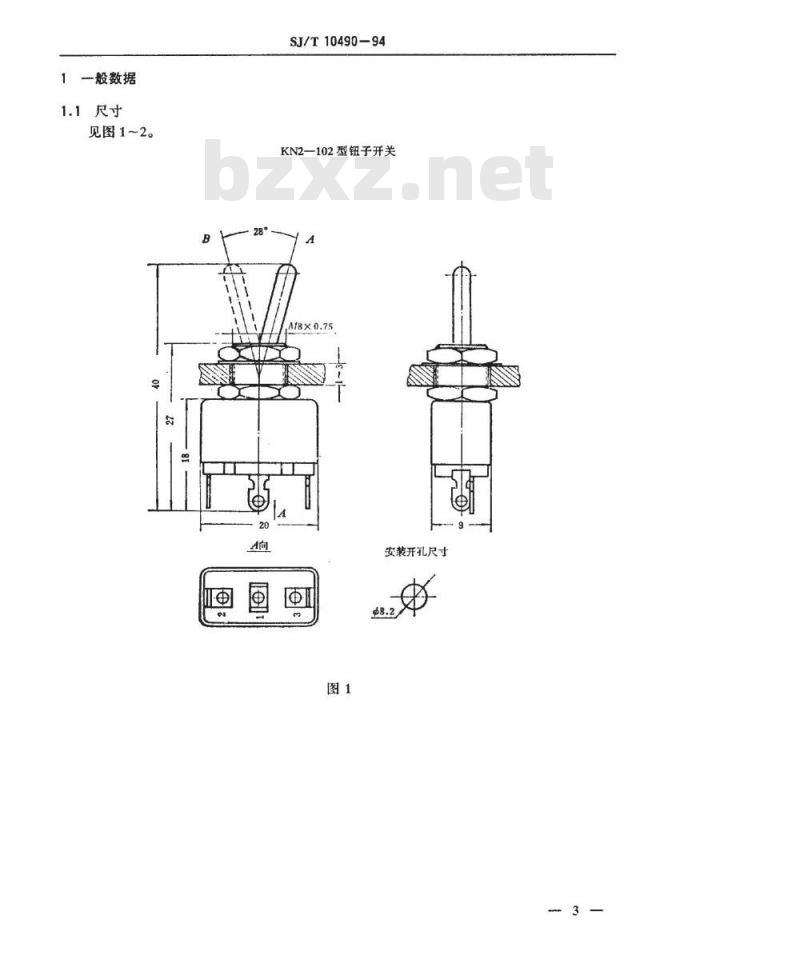

1.1尺寸
见图1~2。
SJ/T10490-94
KN2—102型钮子开关
A18×0.75
安装开孔尺寸
规格代号
KN4—102
KN4—103
KN4—113
KN4-123
KN4—202
KN4—203
KN4—213
KN4—223
1.2额定值和特性
1.2.1电气额定值
功率见表2
SJ/T10490-94
KN4—202型钮子开关
安装开孔尺寸

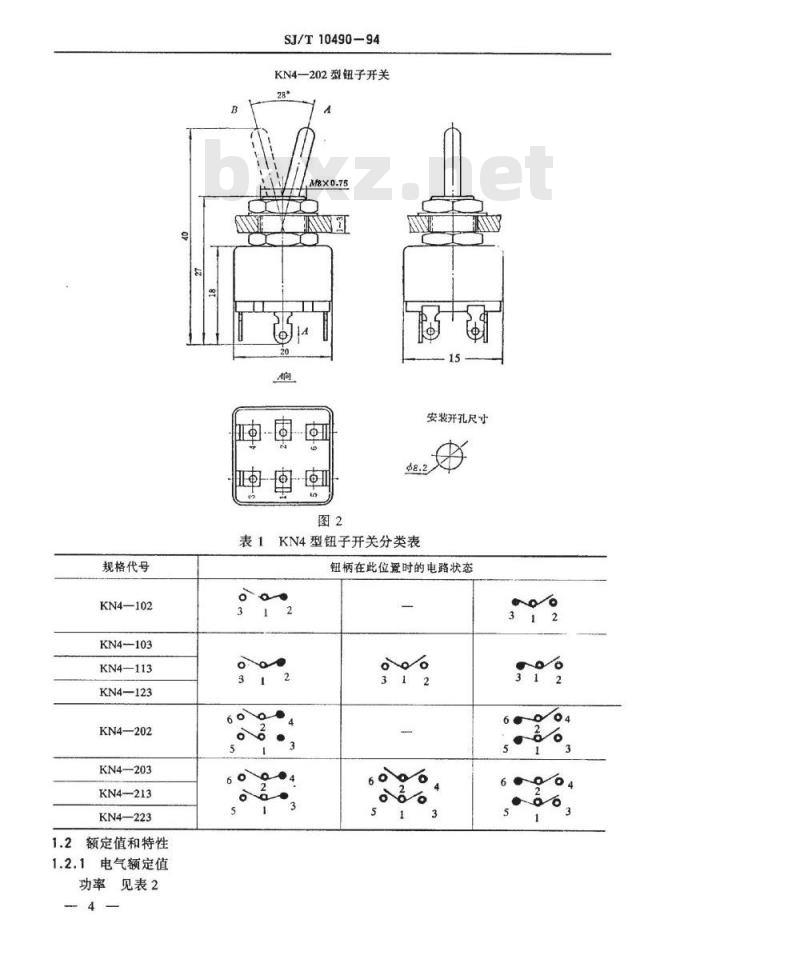

表1KN4型钮子开关分类表
钮柄在此位置时的电路状态
电路种类
逻辑电平不适用
低电平不适用
1.2.2环境额定值
气候类别55/085/02
SJ/T10490-94
表2功率
电压，V
低气压250Vr.m.s,8.0kPa
温度急变适用
盐雾不适用
冲击加速度300m/s2，持续时间10ms，共18次。振动加速度100m/s2，频率10~500Hz，3h。1.2.3机械特性
功能动作典型电路及停留特性见表1。在清洗剂中浸渍
不适用
重量单刀8g；
双刀9g；
动作特性0.05~0.32N·m
密封不适用
驱动件强度F1.Fz=50N
安装轴套强度1N·m
电流，A
安装螺纹强度按IEC1020-1第4.8.3条的规定一接线端强度22.5
可焊性按IEC1020-1第4.13.1条的方法1.2.4电气特性
电容不适用
触点回跳不适用
接触故障不适用
接触电阻
≤10m0,按IEC1020-1第4.4.1条
电过负荷
电寿命动作10000次，按IEC1020-1第4.10.1条一逻辑电平寿命不适用
一低电平寿命不适用
-机械寿命动作10000次
绝缘电阻≥1000MQ
负载特性
纯组性
温升不适用
耐压1500V
1.3有关文件
SJ/T10490-94
IEC1020—1(1991）电子设备用机电开关第1部分：总规范IEC1020一4(1991）电子设备用机电开关第4部分：钮子开关分规范IEC1020—4—1(1991)
电子设备用机电开关第4一1部分：钮子开关空白详细规范1.4开关类型名称
本详细规范包含的各种开关应按下列所示顺序叙述：a.本详细规范编号；
b.开关代号；
c.电路特性wwW.bzxz.Net
开关类型名称示例：SJ—KN4—202SL
本规范编号
主称代号
类型序号
1.5标志
电路组合代号
自动复位数
开关和包装上的标记应符合IEC1020-1第2.5条的要求。1.5.1每个开关上应标记下列内容a，日期代号；
b.制造厂名称或商标；
c.开关规格代号/详细规范号；
d.电路图。
1.6订货内容
本规范包括的各种开关的订单至少应包含以下内容：a.按本规范1.3条的适用元件编号；b。本详细规范的编号和版本；
当要求放行批证明记录时，包括“证明记录要求”。1.7放行批证明记录
当要求时，按IEC1020-1第3.5.1条填写要求的内容。1.8附加内容（不作检验用）无。1.9对总规范和/或分规范的规定而言，增加各种严酷度或要求都是附加的。1.10共性特征
2检验要求
2.1结构类似的元件
1刀、2刀型开关视为结构类似。2.2预处理
都不考虑。
2.3鉴定批准检查
SJ/T10490-—94
鉴定批准检查各项要求应与IEC1020－4相一致，所有细节和要求分别从本详细规范的逐批检查和周期检查试验一览表中得到。2.4质量一致性检查
质量一致性检查规定了逐批检查和周期检查两种，其试验一览表包括抽样、周期、严酷度和要求,分别列于表3和表4中。
对外观检查，主要缺陷和次要缺陷的确定，以开关零件表面锈蚀、裂纹及机械损伤为主要缺陷，其他为次要缺陷。
表3逐批检查试验一览表
条款号和试验项目
（见表1）
A组（非破坏性）
4.3.1外观检查
接触电阻
功能动作
绝缘电阻
动作特性
D或ND
注：①试验项目的条款号和性能要求是指总规范IEC1020-1,补充规定在1IEC1020-4中。②在表3中：
D=破坏性
ND=非破坏性
IL=检套水平
AQL=合格质量水平
表4周期试验一览表
条款号和试验项目
(见注1)
B组（破坏性）
可焊性
C组（破坏性）
4.10.4电寿命
接触电阻
绝缘电阻
动作特性
D组(破坏性）
试验条件
(见注1)
10000次，
阻负载
20mV.100mA
样本大小和
合格判定数
（见注2)
重新鉴定试验时按分规范IEC1020—4中表1进行1
性能要求
(见注1)
粘结/脱开
1次/103次
R≤80mm
R≥1000M0
漏电流≤500μA
在极限内
SJ/T10490-94
注：①试验项目的条款号和性能要求是指总规范IEC1020-1,补充规定在IEC1020-4中。②在各组中，全部样品应经受要求的试验，所有试验应按所示顺序进行。?在表4中：
M=试验是必须的
MA=如果适合开关类型，试验是必须的WS=当有规定时，试验是必须的
n=样本大小
a=试验可接收判定数(每项允许不合格数）C=每组可接收判定数（每组允许不合格数）P=周期，（月数）
NA=不适用
2.5抽样程序细节，见表4
附加说明：
本规范由电子工业部标准化研究所归口。本规范由电子工业部标准化研究所负责起草。本规范主要起草人：纪善恩。
