【电子行业标准(SJ)】 电子设备用机电开关详细规范 ＫＮ３型钮子开关

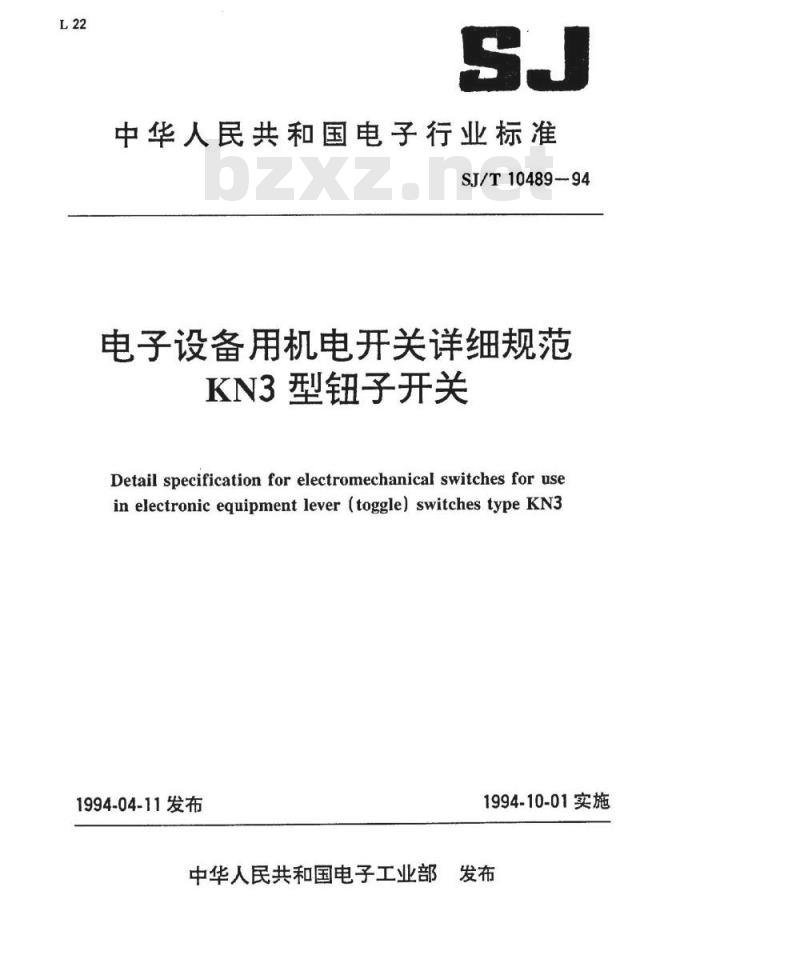

中华人民共和国电子行业标准
SJ/T10489-94
电子设备用机电开关详细规范
KN3型钮子开关
Detail specification for electromechanical switches for usein electronic equipment lever (toggle) switches type KN31994-04-11发布
1994-10-01实施

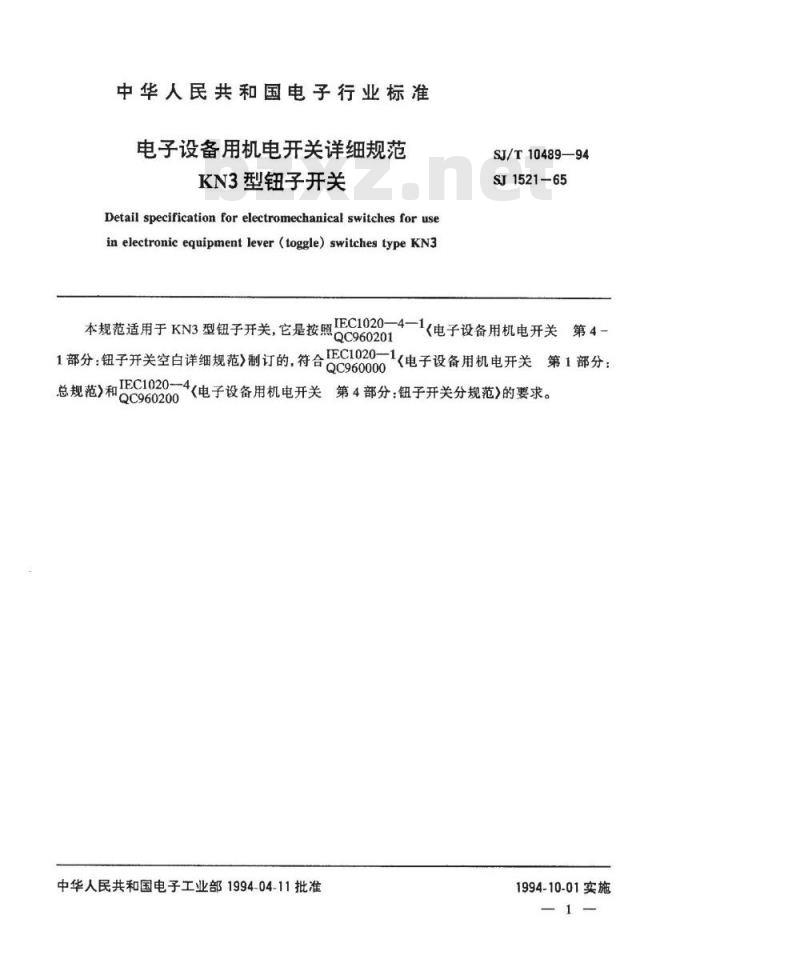

中华人民共和国电子工业部发布中华人民共和国电子行业标准
电子设备用机电开关详细规范
KN3型钮子开关
Detail specification for electromechanical switches for usein electronic equipment lever (toggle) switches type KN3SJ/T10489—94
SJ1521-65
本规范适用于KN3 型钮子开关，它是按照IEC1020-4——1<电子设备用机电开关第4-
QC960201
1部分：组子并关空自详细规范)制订的,符合BCG80%(电子设备用机电开关第 1 部分：总规范》和FC1020~4(电子设备用机电开关第4部分：钮子开关分规范》的要求。HQC960200
中华人民共和国电子工业部1994-04-11批准1994-10-01实施

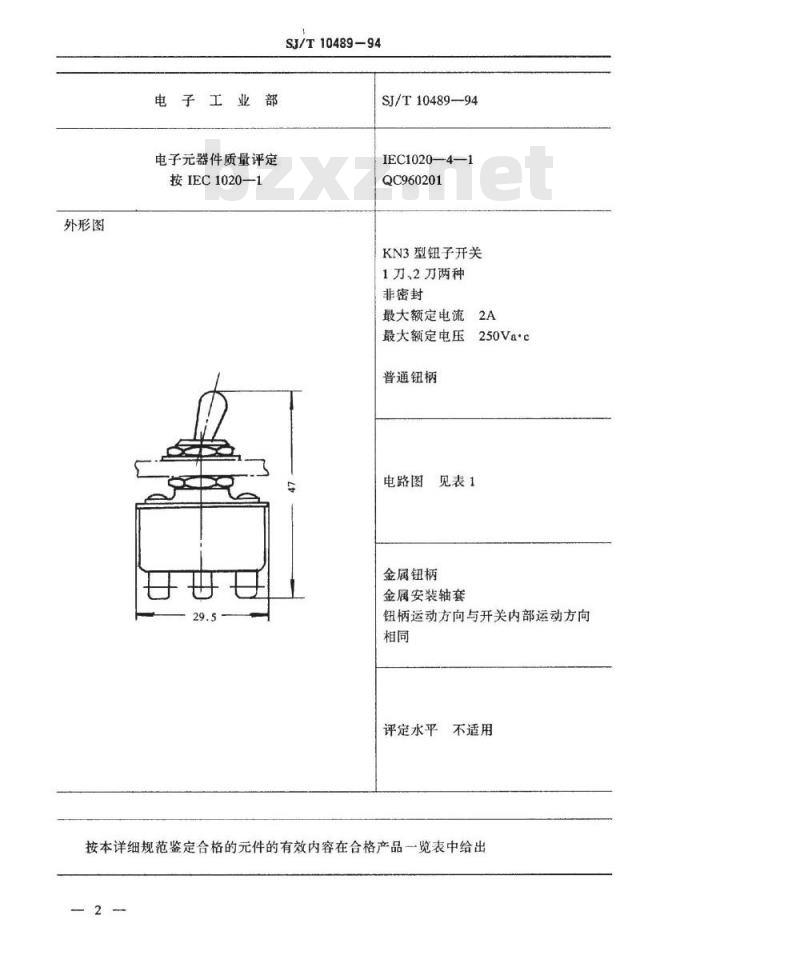

外形图
电子元器件质量评定
按IEC1020—1
SJ/T10489—94
SJ/T10489-94
IEC1020—4—1
QC960201
KN3型钮子开关
1刀、2刀两种
非密封
最大额定电流
250Va?c
最大额定电压
普通钮柄
电路图见表1
金属钮柄
金属安装轴套
钮柄运动方向与开关内部运动方向相同
评定水平不适用
按本详细规范鉴定合格的元件的有效内容在合格产品一览表中给出1一般数据

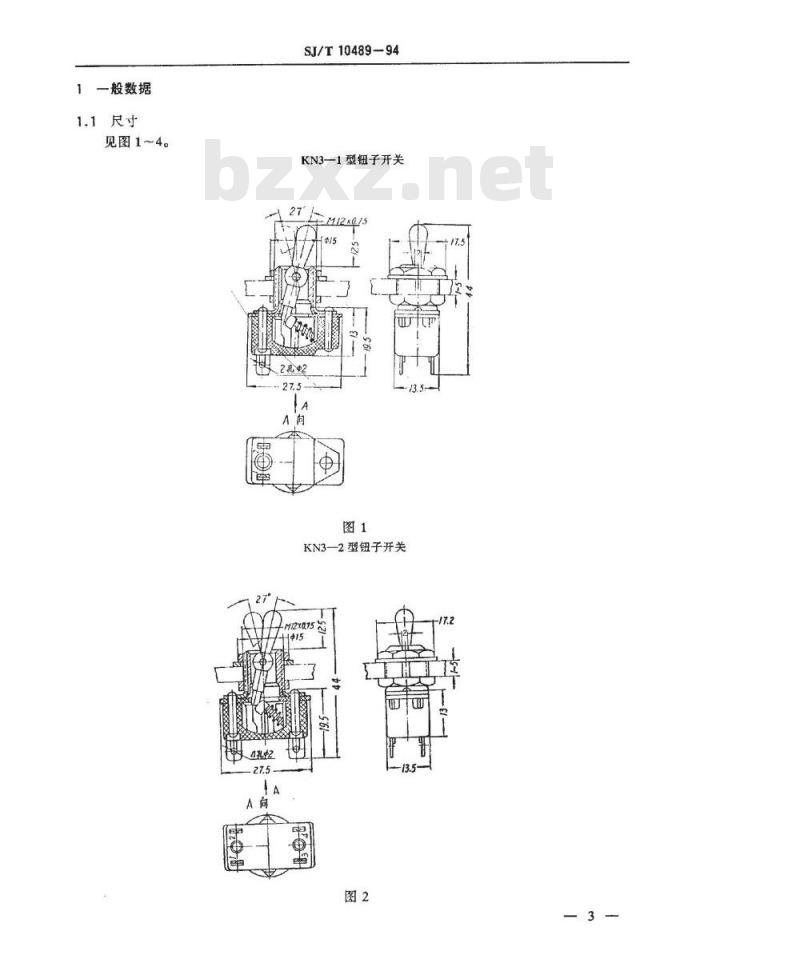

1.1尺寸
见图1～4。
4孔中2
SJ/T10489-94
KN3-1型钮子开关
KN3—2型钮开关
SJ/T10489-94
KN3—2C型钮子开关
M12×0.755
KN3—3型钮子开关
M12x075
安开孔尺寸Www.bzxZ.net
定位礼
无定停开机
12.210l81
规格代号
KN3—1
KN3—2
KN3-2C
KN3—3
1.2额定值和特性
1.2.1电气额定值
功率见表2
电路种类
引线方向
逻辑电平不适用
低电平不适用
1.2.2环境额定值
气候类别55/085/02
SJ/T10489-94
表1KN3型钮子开关分类表
钮柄在此位置时的电路状态
表2功率
电压，v
低气压250Vr.m.s.2.0kPa
温度急变适用
盐雾不适用
冲击加速度500m/s2.持续时间11ms，共18次。振动加速度100m/s2.频率10~150Hz,4h。1.2.3机械特性
功能动作典型电路及停留特性见表1在清洗剂中浸渍不适用
重量单刀19g；
双刀24g。
动作特性0.07~0.3N·m
密封不适用
电流，A
负载特性
纯组性
驱动件强度F1,F,=100N
安装轴套强度10Nm
SJ/T10489--94
安装螺纹强度按IEC1020-1第4.8.3条的规定一接线端强度22.5°
可焊性按IEC1020-1第4.13.1条的方法1.2.4电气特性
电容不适用
触点回跳不适用
接触故障不适用
接触电阻
≤10m2，按IEC1020-1第4.4.1条电过负荷适用
-电寿命动作10000次，按IEC1020一1第4.10.1条逻辑电平寿命不适用
一低电平寿命不适用
-机械寿命动作10000次
绝缘电阻≥1000MQ
温升不适用
耐压1500V
1.3有关文件
IEC1020—1(1991）
电子设备用机电开关：第1部分：总规范电子设备用机电开关第4部分：钮子开关分规范IEC1020—4(1991)
IEC1020—4—1（1991）电子设备用机电开关第4-1部分：钮子开关空白详细规范1.4开关类型名称
本详细规范包含的各种开关应按下列所示顺序叙述：a，本详细规范编号；
b，开关代号；
电路特性。
开关类型名称示例：SJ—KN3—203SI-KN3-2C
本规范编号
主称代号
类型序号
1.5标志
水平引线
转换电路种类
开关和包装上的标记应符合IEC10201第2.5条的要求。每个开关上应标记下列内容
日期代号；
制造厂名称或商标；
开关规格代号/详细规范号：
电路图。
1.6订货内容
SJ/T10489-94
本规范包括的各种开关的订单至少应包含以下内容：a：按本规范1.3条的适用元件编号；b.本详细规范的编号和版本；
c，当要求放行批证明记录时，包括“证明记录要求”。1.7放行批证明记录
当要求时，按IEC1020-1第3.5.1条填写要求的内容。1.8附加内容（不作检验用）无。1.9对总规范和/或分规范的规定而言，增加各种严酷度或要求都是附加的。1.10共性特征
2检验要求
结构类似的元件
1刀、2刀型开关视为结构类似。2.2预处理
都不考虑。
2.3鉴定批准检查
鉴定批准检查各项要求应与IEC1020-4相一致，所有细节和要求分别从本详细规范的逐批检查和周期检查试验一览表中得到。2.4质量一致性检查
质量一致性检查规定了逐批检查和周期检查两种，其试验一览表包括抽样、周期、严酷度和要求，分别列于表3和表4中。对外观检查，主要缺陷和次要缺陷的确定，以开关零件表面锈蚀、裂纹及机械损伤为主要缺陷，其他为次要缺陷。
表3逐批检查试验一览表
条款号和试验项目
（见表1）
A组（非破坏性）
外观检查
接触电荫
功能动作
绝缘电阻
动作特性
D或ND
评定水平
注：①试验项目的条款号和性能要求是指总规范IEC1020-1,补充规定在IEC1020-4中。②在表3中：
D=破坏性
ND=非破坏性
IL=检查水平
AQL=合格质量水平
条款号和试验项目
(见注1)
B组（破坏性）
4.13.1可焊性
C组（破坏性）
4.10.4电寿命
接触电阻
绝缘电阻
动作特性
D组（破坏性）
SJ/T10489-94
周期试验一览表
试验条件
(见注1)
10000次，
250V、2A
阻负载
20mV100mA
样本大小和
合格判定数
（见注2)
重新鉴定试验时按分规范IEC1020-4中表1进行1
性能要求
(见注1）
粘结/脱开
≤1次/10°次
R≤80mm
R≥1000MQ
漏电流≤500μA
在极限内
注：①试验项目的条款号和性能要求是指总规范IEC1020-1补充规定在IEC1020-4中。②在各组中，全部样品应经受要求的试验，所有试验应按所示顺序进行。?在表4中：
M=试验是必须的
MA=如果适合开关类型，试验是必须的WS=当有规定时，试验是必须的
n=样本大小
ta=试验可接收判定数（每项允许不合格数）c=每组可接收判定数（每组允许不合格数）P=周期，（月数）
NA=不适用
2.5抽样程序细节，见表7
附加说明：
本规范由电子工业部标准化研究所归口。本规范由电子工业部标准化研究所负责起草。本规范主要起草人：纪善恩。
