标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了声响器和蜂鸣器的测量方法。本标准适用于音频及视频仪器、通讯终端、个人计算机、钟表、家用电器、玩具、办公用具和交通工具等领域使用的压电声响器、压电蜂鸣器、电磁声响器和电磁蜂鸣器。本标准不排除使用能获得同样结果的其他测试方法,但应以本标准规定的测试方法为判定依据。 SJ/T 10382-1993 声响器和蜂鸣器测量方法 SJ/T10382-1993

部分标准内容:

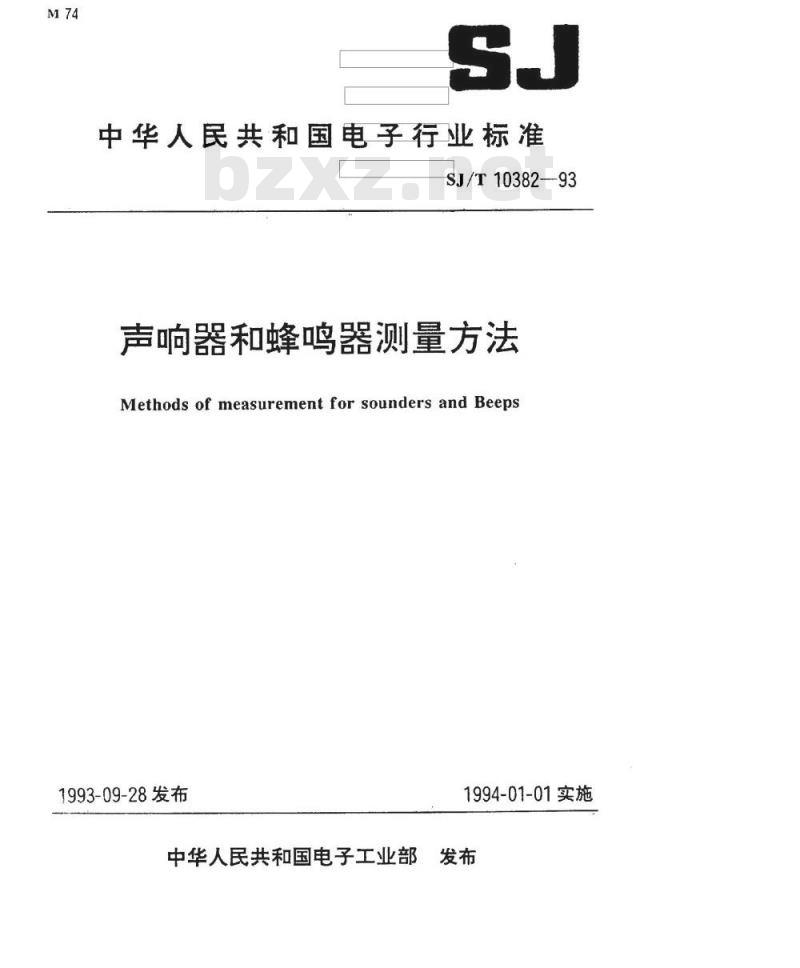

中华人民共和国电子行业标准
SJ/T10382-93
声响器和蜂鸣器测量方法
Methods of measurement for sounders and Beeps1993-09-28发布
中华人民共和国电子工业部
1994-01-01实施
中华人民共和国电子行业标准
声响器和蜂鸣器测量方法
MethodsofmeasurementforsoundersandBeeps1主题内容与适用范围
1.1主题内容
本标准规定了声响器和蜂鸣器的测量方法。1.2适用范围
SJ/T10382—93
本标准适用于音频及视频仪器,通讯终端,个人计算机、钟表、家用电器、玩具、办公用具和交通工具等领域使用的压电声响器、压电蜂鸣器,电磁声响器和电磁蜂鸣器。本标准不排除使用能获得同样结果的其他测试方法,但应以本标准规定的测试方法为判定依据。
注:有关压电陶瓷蜂鸣片的测量方法见SJ2780《压电陶瓷蜂鸣片总技术条件》。2引用标准
GB3661测试电容传声器总技术条件GB3785声级计的电声性能及测量方法3术语
3.1参考点
位于声响器或蜂鸣器前盖出声孔的几何中心点。3.2参考轴
与声响器或蜂鸣器前盖表面垂直,并通过参考点的轴线3.3压电蜂鸣片
由一块金属板和一个或二个压电片粘合在一起构成。利用压电效应,产生弯曲应变,辅射声信号。
3.4声响器
由一个电声换能单元和塑料或金属外壳组成的装置。换能单元为压电蜂鸣片的称为压电声响器,换能单元为电磁式的称为电磁声响器。3.5蜂鸣器
由一个声响器和一个自激或外激振荡电路组成的装置。3.6电压灵敏度级
声响器在1V输入信号下,在参考轴上距参考点1m处的声压级,单位为分贝。中华人民共和国电子工业部1993-09-28批准1994-01-01实施
-ITKAONKAa=

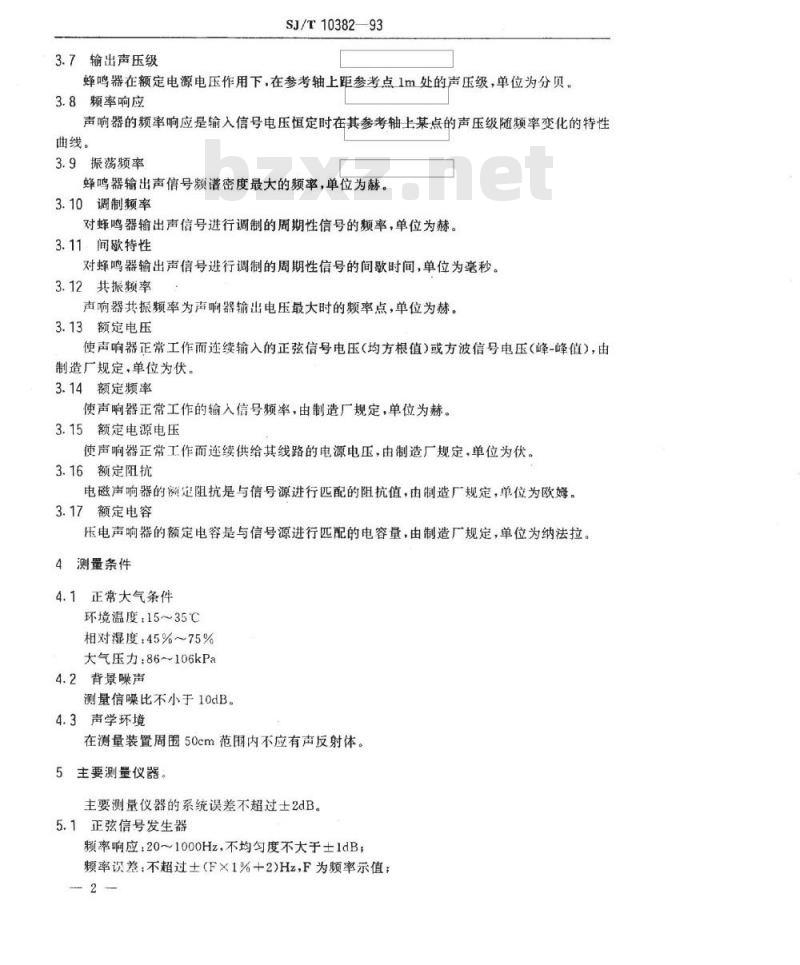

3.7输出声压级
SJ/T10382—93
蜂鸣器在额定电源电压作用下,在参考轴上距参考点1m处的声压级,单位为分贝。3.8频率响应
声响器的频率响应是输入信号电压恒定时在其参考轴上某点的声压级随频率变化的特性曲线。
3.9振荡频率
蜂鸣器输出声信号频谱密度最大的频率,单位为赫。3.10调制频率
对蜂鸣器输出声信号进行调制的周期性信号的频率,单位为赫。3.11.间歌特性
对蜂鸿器输出声信号进行调制的周期性信号的间歇时间,单位为毫秒。3.12共振频率
声响器共振频率为声响器输出电压最大时的频率点,单位为赫。3.13额定电压
使声响器正常工作而连续输入的正弦信号电压(均方根值)或方波信号电压(峰-峰值),由制造厂规定,单位为伏。
3.14额定频率
使声响器正常工作的输入信号频率,由制造厂规定,单位为赫。3.15额定电源电压
使声响器正常工作而连续供给其线路的电源电压,由制造厂规定,单位为伏。3.16额定阻抗
电磁声响器的额定阻抗是与信号源进行匹配的阻抗值,由制造厂规定,单位为欧姆。3.17额定电容
压电声响器的额定电容是与信号源进行匹配的电容量,由制造厂规定,单位为纳法拉。4
测量条件
4.1正常大气条件
环境温度:15~35℃
相对湿度:45%~75%
大气压力:86106kPa
4.2背景噪声
测量信噪比不小于10dB。
4.3声学环境
在测量装置周围50cm范围内不应有声反射体。5主要测量仪器。
主要测量仪器的系统误差不超过士2dB。5.1正弦信号发生器
频率响应:20~1000Hz,不均匀度不大于±1dB;频率误差:不超过士(F×1%+2)Hz,F为频率示值:2

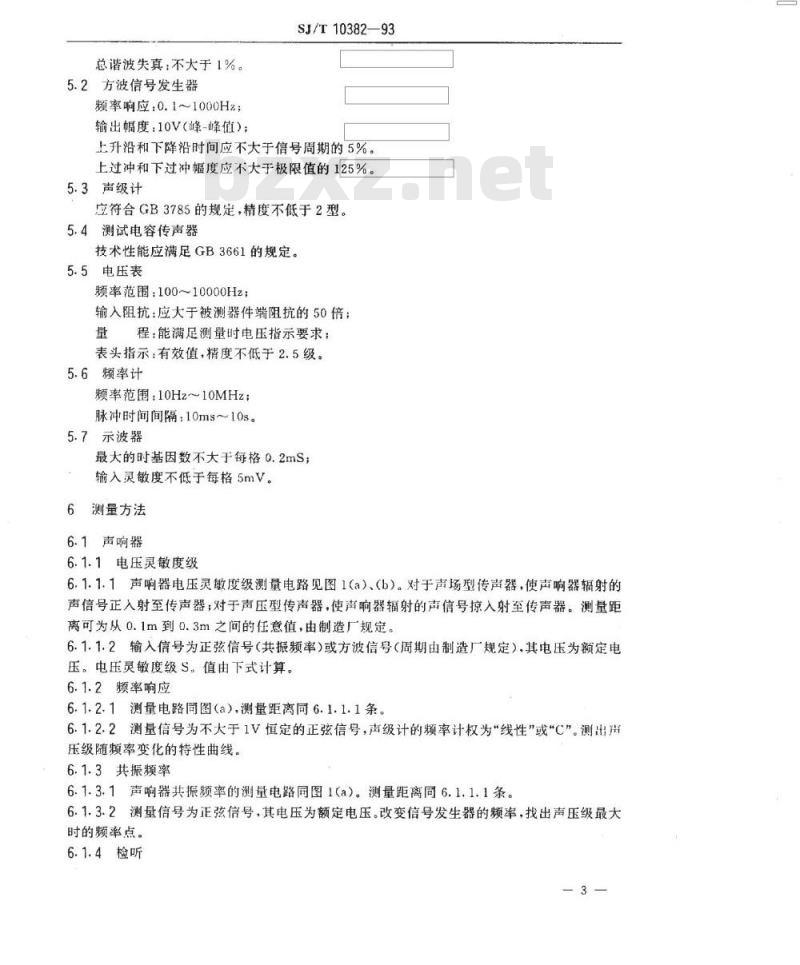

总谐波失真:不大于1%,
5.2方波信号发生器
频率响应:0.1~1000Hz;
输出幅度:10V(峰-峰值);
SJ/T10382—93
上升沿和下降沿时间应不大于信号周期的5%。上过冲和下过冲幅度应不大于极限值的125%。5.3声级计
应符合GB3785的规定,精度不低于2型。5.4测试电容传声器
技术性能应满足GB3661的规定。5.5电压表
频率范围:100~10000Hz:
输入阻抗:应大于被测器件端阻抗的50倍;程:能满足测量时电压指示要求:量
表头指示:有效值,精度不低于2.5级。5.6频率计
频率范围:10Hz~10MHz;
脉冲时间间隔:10ms~10s。
5.7示波器
最大的时基因数不大于每格0.2mS;输入灵敏度不低于每格5mV。
6测量方法
6.1声响器
6.1.1电压灵敏度级
6.1.1.1声响器电压灵敏度级测量电路见图1(a)、(b)。对于声场型传声器,使声响器辐射的声信号正入射至传声器;对于声压型传声器,使声响器辐射的声信号掠入射至传声器。测量距离可为从0.1m到0.3m之间的任意值,由制造厂规定。6.1.1.2输入信号为正弦信号(共振频率)或方波信号(周期由制造厂规定),其电压为额定电压。电压灵敏度级S。值由下式计算。6.1.2频率响应
6.1.2.1测量电路同图(a),测量距离同6.1.1.1条。6.1.2.2测量信号为不大于1V恒定的正弦信号,声级计的频率计权为”线性”或“C”。测出声压级随频率变化的特性曲线。
6.1.3共振频率
6.1.3.1声响器共振频率的测量电路同图1(a)。测量距离同6.1.1.1条。6.1.3.2测量信号为正弦信号,其电压为额定电压。改变信号发生器的频率,找出声压级最大时的频率点。
6.1.4检听
ITKAONKAa
正弦恪号
发生器
方波信号
发生器
式中:L-
电压表
示波器
SJ/T10382--93
声响器
声响器
(传声器)
(传声器)

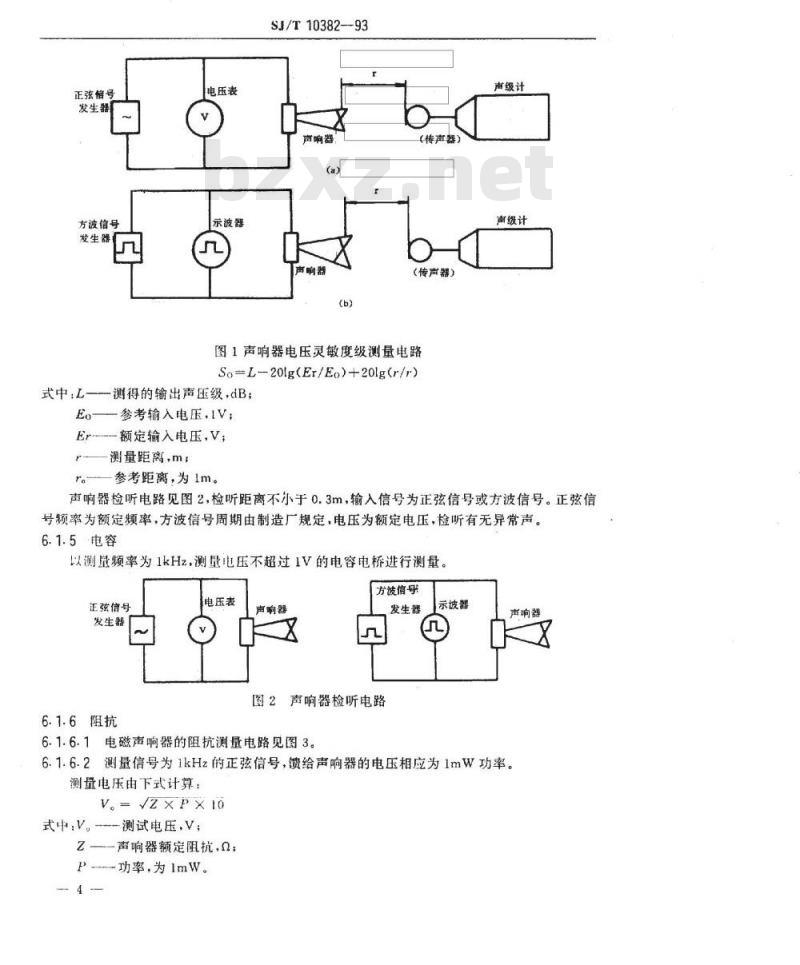

图1声响器电压灵敏度级测量电路So=L-201g(Er/Eo)+20lg(r/r)
一测得的输出声压级,dB;
Eo—参考输入电压,IV;
Er额定输入电压,V此内容来自标准下载网
一测量距离,m;
参考距离,为1m。
声级计
声级计
声响器检听电路见图2,检听距离不小于0.3m,输入信号为正弦信号或方波信号。正弦信号频率为额定频率,方波信号周期由制造厂规定,电压为额定电压,检听有无异常声。6.1.5电容
以测量频率为1kHz.测量电压不超过1V的电容电桥进行测量。电压表
正弦信号
发生器
6.1.6阻抗
声响器
方波信号
发生器
图2声响器检听电路
6.1.6.1电磁声响器的阻抗测量电路见图3。示波器
声响器
6.1.6.2测量信号为1kHz的正弦信号,馈给声响器的电压相应为1mW功率。测量电压由下式计算:
V。=VzxPx10
式中.V。测试电压,V;
Z声响器额定阻抗.
P功率,为ImW。
SJ/T10382-93
调节电阻箱R,使A,B两处电压相等,则R所示阻值为声响器的阻抗。R
正弦信号
发生器
6.2蜂鸣器
6.2.1输出声压级
电压表
声喃籍
图3电磁声响器的阻抗測量电路
6.2.1.1测量电路见图4.测量距离同6.1.1.1条。6.2.1.2输出产压级L值电下式计算:Lo=L+20lgG/r)
式中.L测得的输出声压级.dB
一测得的距离,m;
参考距离,为Im,
电压表
蜂鸣器
(传声器
声级计
蜂鸣器输街声压级测量电路
6.2.2振荡频率,调制频率和间款待性。6.2.2.1测量电路见图5。
振荡频率用频率计测量,调制频率和间歇特性用示波器显示测算。声级计
电压表
蜂鸣器
(传声器)
振荡频率、调制频率和间歌特性测量电路附加说明:
本标准由电子工业部第三研究所负责起草。本标准主要起草人:陆燕芳、罗晓松等。额率计
示波器
-ITKAONKAa=
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
