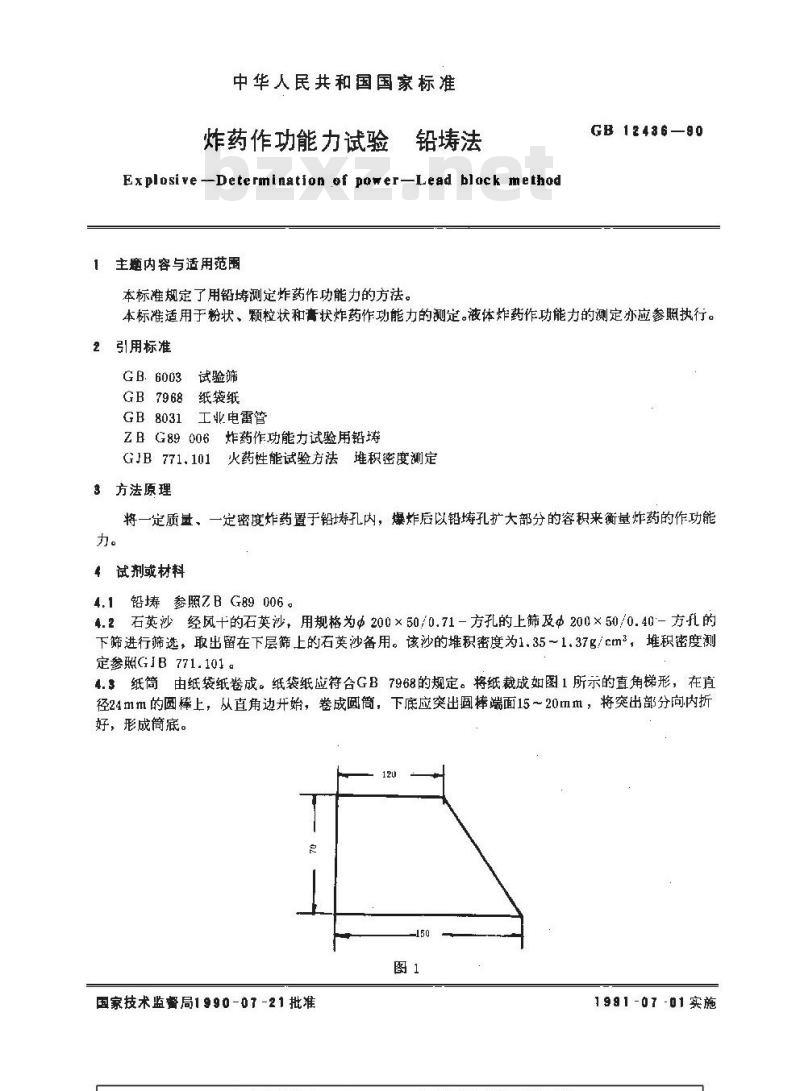

【国家标准(GB)】 炸药作功能力试验 铅 法

中华人民共和国国家标准免费标准bzxz.net
炸药作功能力试验
Explosive--Determination ef power-Lead block method主题内容与适用范围
本标准规定了用铅测定炸药作功能力的方法。GB 12436—90
本标准适用于粉状、颗粒状和状炸药作功能力的测定。液体炸药作功能力的测定亦应参照执行。引用标准
GB.6003试验筛
GB 7968
8纸袋纸
GB8031
工业电雷管
ZB G89 006
炸药作功能力试验用铅
GJB 771.101
3方法原理
火药性能试验方法堆积密度测定将一定质量、一定密度炸药置于铅寿孔内，爆炸后以铅孔扩大部分的容积来衡基炸药的作功能力。
4试剂或材料
4.1铅参照ZBG89006。
4.2石英沙经风十的石英沙，用规格为200×50/0.71一方孔的上筛及200×50/0.40-方孔的下筛进行筛选，取出留在下层筛上的石英沙备用。该沙的堆积密度为1.35～1.37g/cm，堆积密度测定参照GIB 771.101 。
4.3纸筒由纸袋纸卷成。纸袋纸应符合GB7968的规定。将纸裁成如图1所示的直角梯形，在直径24mm的圆棒上，从直角边开始，卷成圆筒，下底应突出圆棒端面15～20mm，将突出部分向内折好，形成筒底。
国家技术监督局19 9 0 -07 -21 批准1991-07-01实施

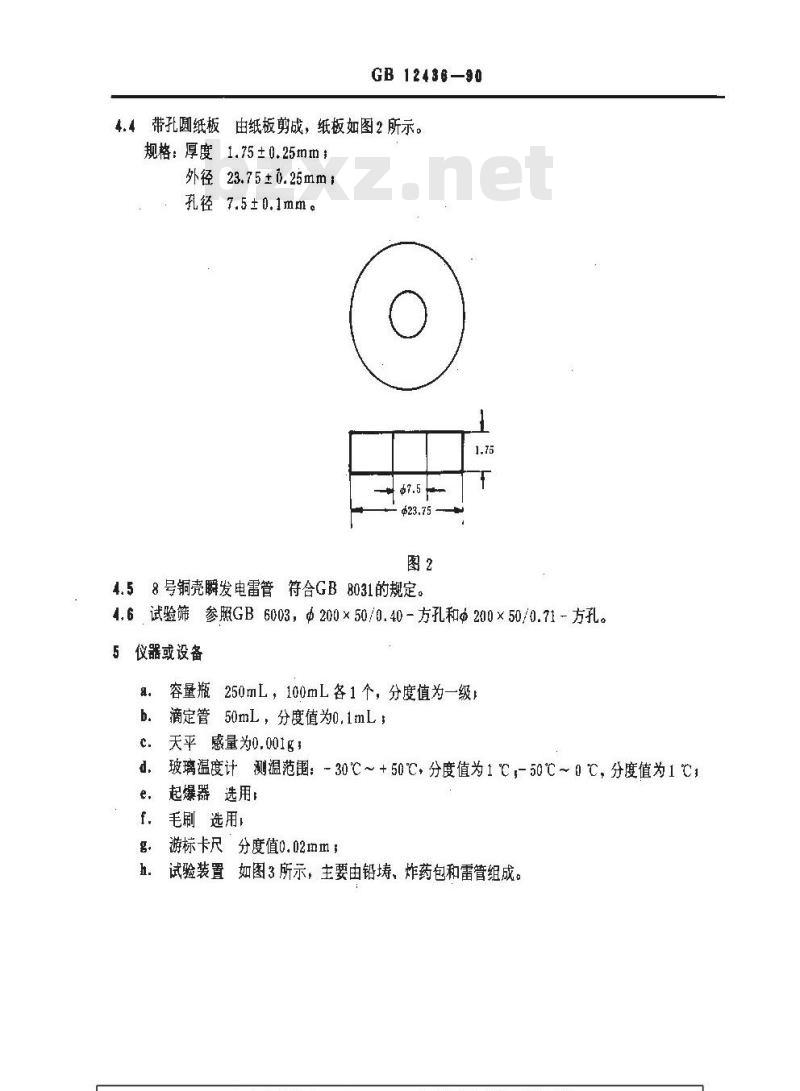

GB 12436—90
4.4带孔圆纸板由纸板剪成，纸板如图2所示。规格：厚度1.75±0.25mm，
外径23.75±0.25mm
孔径 7.5±0.1mm。
4.58号铜壳瞬发电雷管符合GB8031的规定。4.6试验筛参照GB6003，Φ200×50/0.40－方孔和200×50/0.71-方孔。5仪器或设备
容量瓶250mL，100mL各1个，分度值为一级滴定管50mL，分度值为0.1mL；
天平感量为0.001g
玻璃温度计测温范围：-30℃~+50℃，分度值为1℃,-50℃~0℃，分度值为1℃;起爆器选用：
毛刷选用
游标卡尺分度值0.02mm；
试验装置如图3所示，主要由铅捧、炸药包和雷管组成。6试样及其制备

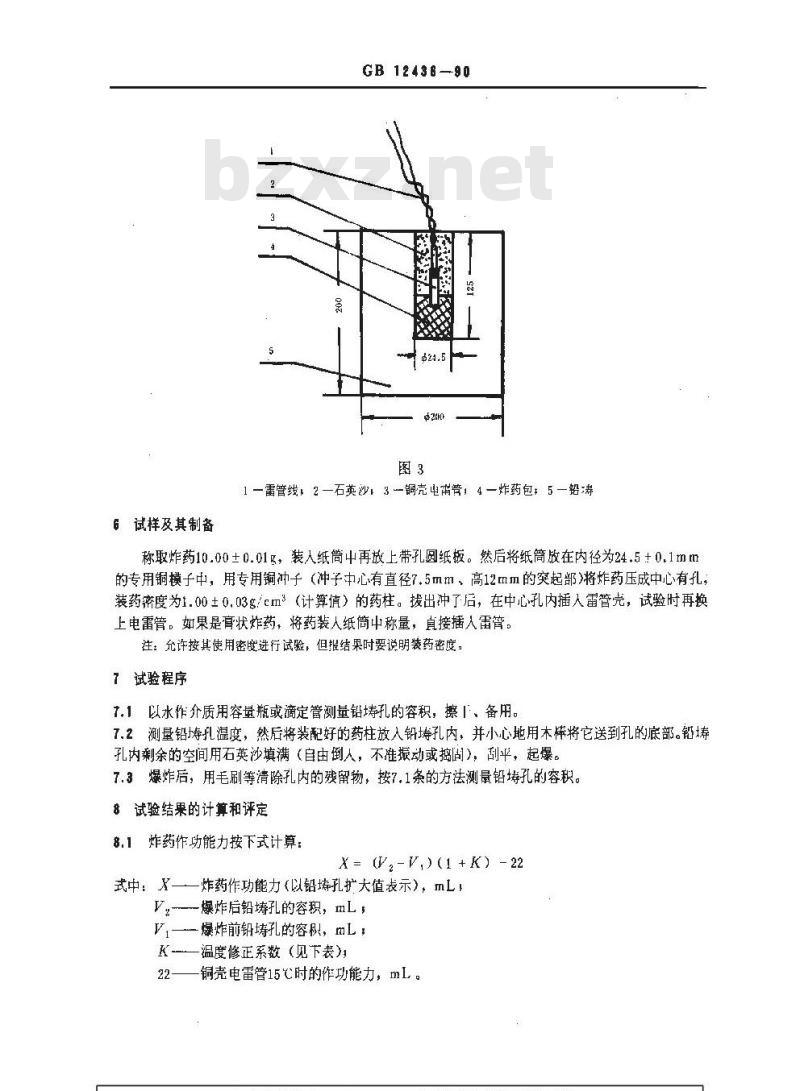

GB 12436—90
1—雷管线，2—石英沙3铜壳电需管：4—炸药包，5—铅涛称取炸药10.00±0.01g，装入纸筒中再放上带孔圆纸板。然后将纸筒放在内径为24.5+0.1mm的专用铜模子中，用专用铜冲子（冲子中心有直径7.5mm、高12mm的突起部）将炸药压成中心有孔，装药密度为1.00±0.03gcm2（计算值）的药柱。拨出冲了后，在中心孔内插入雷管壳，试验时再换上电雷管。如果是膏状炸药，将药装人纸筒中称量，真接插人雷管。注：允许按其使用密度进行试验，但报结果时要说明装药密度，7试验程序
7.1以水作介质用容量瓶或滴定管测量铅孔的容积，擦」、备用。7.2测量铅持孔温度，然后将装配好的药柱放入钮孔内，并小心地用木棒将它送到孔的底部。铅捧孔内剩余的空间用石英沙填满（自由倒人，不准振动或捣固），刮平，起爆。7.3爆炸后，用毛刷等清除孔内的残留物，按7.1条的方法测量铅孔的容积。8试验结果的计算和评定
8.1炸药作功能力按下式计算：
X = (Vz- V,)(1 +K) - 22
式中：X—一炸药作功能力《以铅孔扩大值表示），mL！，爆炸后铅孔的容积，mL，
V,—爆炸前铅孔的容积，mL
K-—温度修正系数（见下表)
-铜壳电雷管15℃时的作功能力，ml.。铅温度，℃

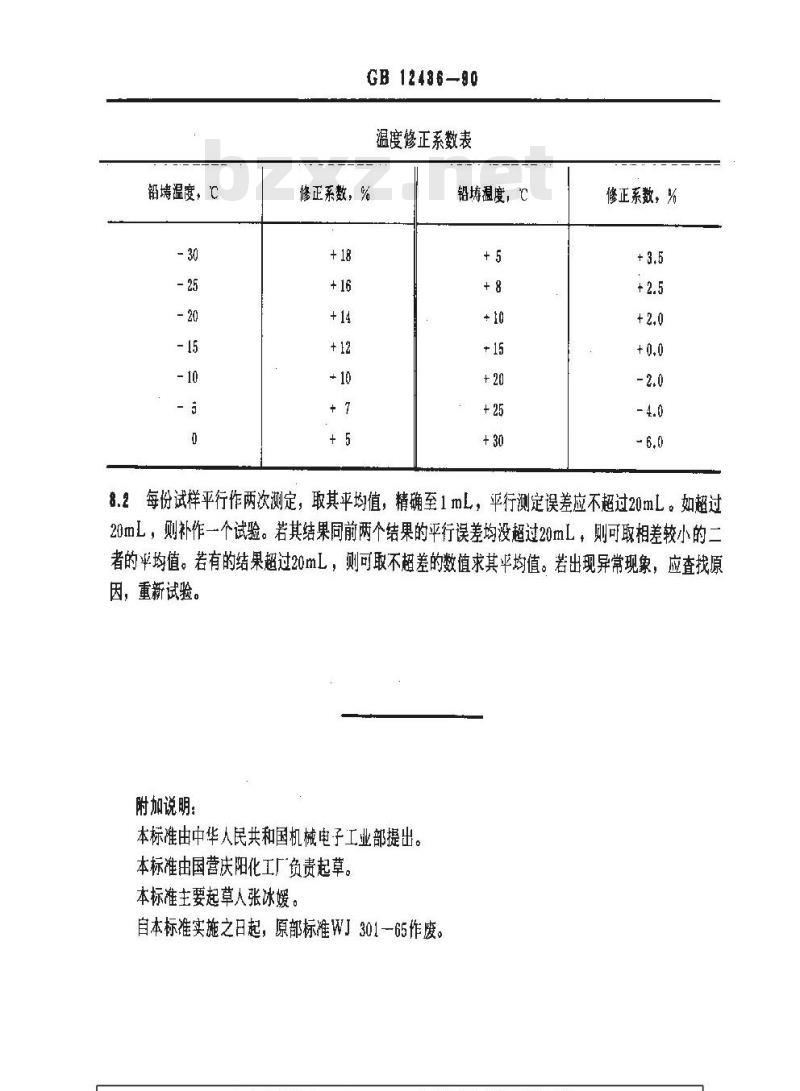

GB 1248690
温度修正系数表
修正系数，%
铅温度，℃
修正系数，%
8.2每份试样平行作两次测定，取其平均值，精确至1mL，平行测定误差应不超过20mL。如超过20mL，则补作一个试验。若其结果同前两个结果的平行误差均没超过20mL，则可取相差较小的二者的平均值。若有的结果超过20mL，则可取不超差的数值求其平均值。若出现异常现象，应查找原因，重新试验。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由国营庆阳化工厂负责起草。本标准主要起草人张冰媛。
自本标准实施之日起，原部标准W」30165作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
