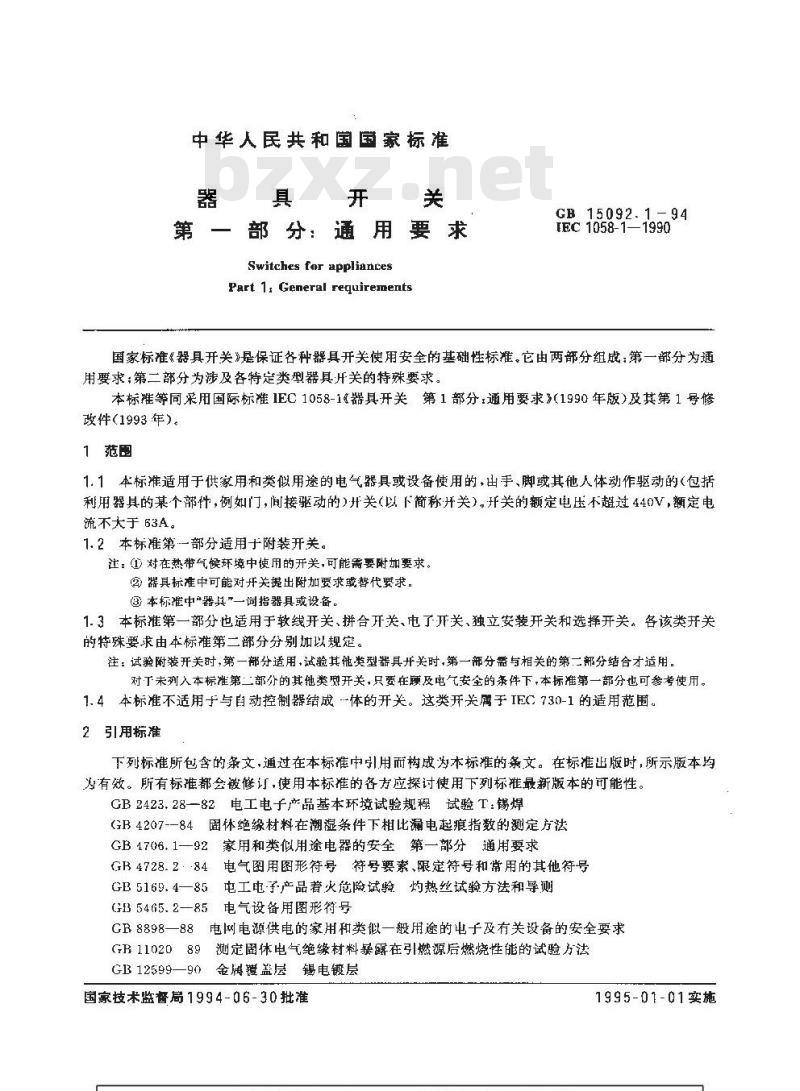

中华人民共和国国家标准
器具开关
第一部分：通用要求
Switches for appliances
Part 1, General requirementsGB 15092. 1 94
IEC 1058-11990
国家标准“器具开关》是保证各种器具开关使用安全的基础性标准。它由两部分组成：第一部分为通用要求；第二部分为涉及各特定类型器具开关的特殊要求。本标准等同采用国际标准1EC1058-1《器具开关第1部分：通用要求》(1990年版）及其第1号修改件（1993年）。
1范围
1.1本标准适用于供家用和类似用途的电气器具或设备使用的·出手、脚或其他人体动作驱动的（包括利用器具的某个部件，例如门，间接驱动的)开关（以下简称开关）。开关的额定电压不超过440V，额定电流不大于63A。
1.2本标准第一部分适用于附装开关。注：(对在热带气候环境中使用的开关，可能需要附加要求。②器具标准中可能对开关提出附加要求或替代要求。③本标准中\器具”一词指器具或设备。1.3本标准第一部分也适用于软线开关、拼合开关、电了开关、独立安装开关和选择开关。各该类开关的特殊要求由本标准第二部分分别以规定。注：试验附装开关时,第一部分适用,试验其他类型器具并关时,第一部分需与相关的第二部分结合才适用,对于未列入本标准第二部分的其他类避开关，只要在顾及电气安全的条件下,本标准第一部分也可参考使用。1.4本标准不适用于与自动控制器结成体的开关。这类开关属于IEC730-1的适用范围。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标谁都会被修订，使用本标准的各方应探讨使用下列标最新版本的可能性。GB2423.28一82电工电子产品基本环境试验规程试验T：锡焊GB4207-一84固体绝缘材料在潮湿条件下柑比漏电起痕指数的测定方法GB4706.1一92家用和类似用途电器的安全第一部分通用要求GB4728.2：84电气图用图形符号符号要素，限定符号和常用的其他符号GB5169.4一85屯工电子产品着火危险试验灼热丝试验方法和导则GB5465.2—85电气设备用图形符号GB 8898—88F
电网电供电的家用和类似一般用途的电子及有关设备的安全要求GB1102089测定固休电气绝缘材料暴露在引燃源后燃烧性能的试验方法GB12599—90金属盖层锡电镀层
国家技术监督局1994-06-30批准..com1995-01-01实施

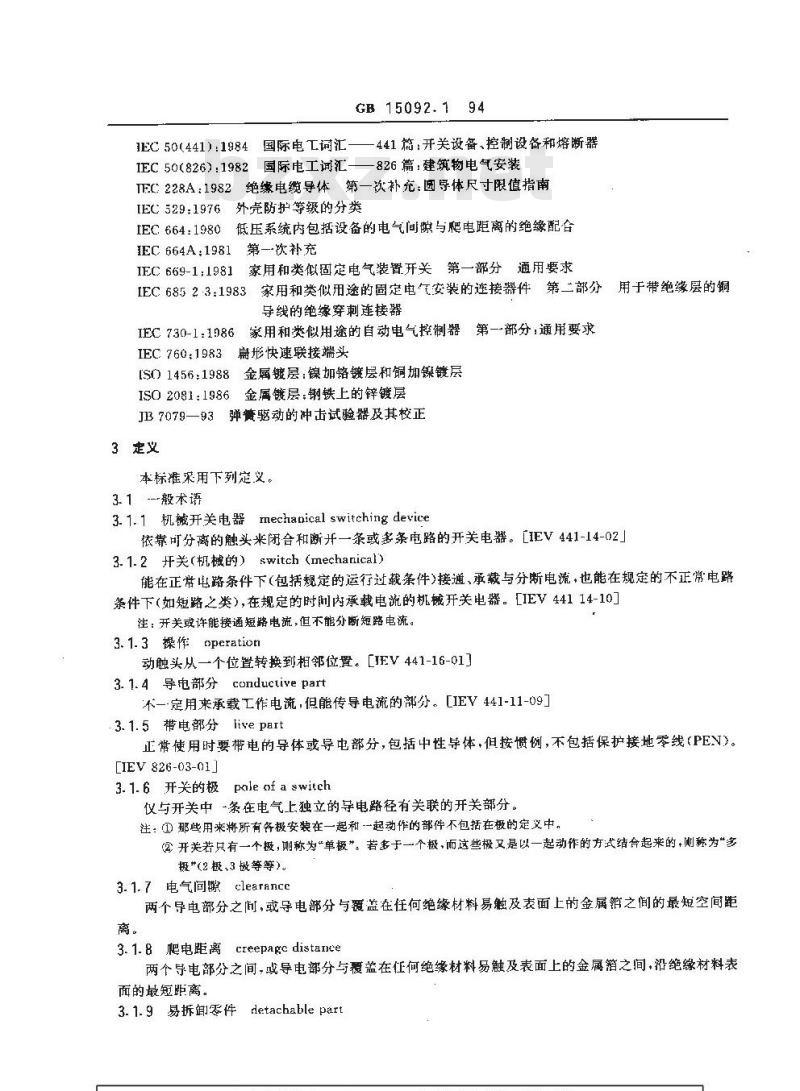

国际电工词汇-
IEC 50(441):1984
IEC 50(826) :1982
TEC228A:1982
GB 15092.1 94
-441篇：开关设备、控制设备和熔断器国际电工词汇-
826篇：建筑物电气安装
绝缘电缆导体第一次补充：圆导体尺寸限值指南IEC529:1976外壳防护等级的分类IEC 664:1980
低压系统内包括设备的电气间隙与爬电距离的绝缘配合IEC 664A:1981
IEC 669-1:1981
第一次补充
家用和类似固定电气装置开关第一部分通用要求家用和类似用途的固定电气安装的连接器件第二部分用于带绝缘层的铜IEC 685 2 -3:1983
导线的绝缘穿刺连接器
家用和类似用途的自动电气控制器第一部分，通用要求IEC 730-1:1986
IEC 760:1983
扁形快速联接端头
[SO 1456:1988
ISO2081:1986
金属镀层：镍加铬镀层和铜加镍镀层金属镀层：钢铁上的锌镀层
JB7079—93弹簧驱动的冲击试验器及其校正3是义
本标准采用下列定义。
3. 1 -毅术语
3.1.1机械开关电器mechanical switchingdevice依靠可分离的触头米闭合和断开一条或多条电路的开关电器。［IEV441-14-02]3.1.2开关（机械的）&witch（mechanical）能在正常电路条件下（包括规定的运行过载案件）接通、承载与分断电流，也能在规定的不正常电路条件下（如短路之类），在规定的时间内承载电流的机械开关电器。[IEV44114-10]注：开关或许能接通短路电流，但不能分断短路电流。3.1.3操作operation
动触头从一个位置转换到相邻位置。[IFV441-16-01]3.1.4导电部分conductive part不一定用来承载工作电流，但能传导电流的部分，［IEV441-11-09]3.1.5带电部分livepart
正常使用时要带电的导体或导电部分，包括中性导体，但按惯例，不包括保护接地零线（PEV）。[IEV 826-03-01]
3.1.6开关的极paleofaswitch
仪与开关中一条在电气上独立的导电路径有关联的开关部分。注：①那些用来将所有各极安装在一起和一起动作的部件不包括在极的定义中。②开关若只有一个极，则称为“单极”。若多于一个极，而这些极又是以一起动作的方式结合起来的，则称为“多极\(2极、3披等等）。
3.1.7电气间像clearance
两个导电部分之间，或导电部分与覆盖在任何绝缘材料易触及表面上的金属箔之间的最短空间距离。
3.1.8爬电距离creepagc distance两个导电部分之间，或导电部分与覆益在任何绝缘材料易触及表面上的金属箔之间，沿绝缘材料表面的最短距离。
3.1.9易拆卸零件detachable partGB15092.1—94

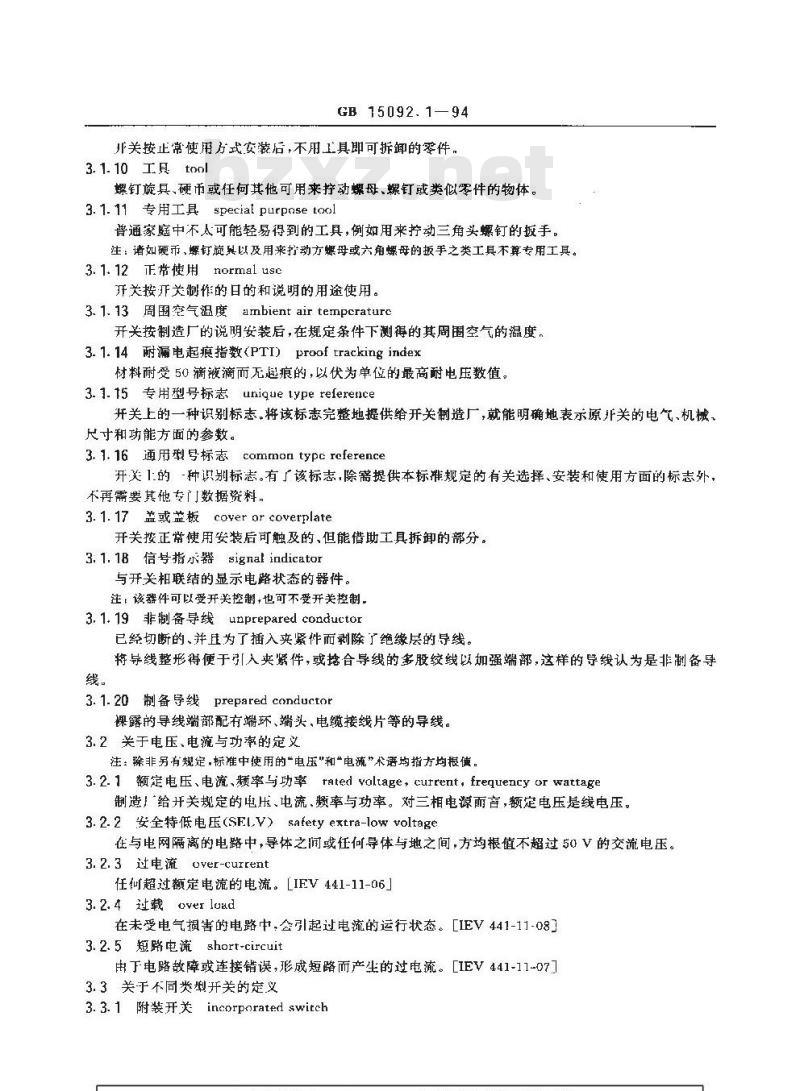

开关按止常使用方式安装后，不用正具即可拆卸的零件。3. 1. 10 工具 tonl
螺钉旋具、硬币或任何其他可用来拧动螺母、螺钉或类似零件的物体。3. 1. 11 专用工具 special purpase tocl普通家庭中不太可能轻易得到的工具，例如用来拧动三角头螺钉的扳手。注：诸如硬币，螺钉旋具以及用来扩动方螺母或六角螺母的扳手之类工具不算专用工具。3.1.12正带使用normal usc
开关按开关制作的日的和说明的用途使用。3. 1. 13周围空气温度ambient air tempcraturc开关按制造厂的说明安装后，在规定条件下测得的其周围空气的温度，3. 1. 14 耐漏电起痕指数(PTI)proof tracking index材料耐受5心滴滤滴而无起痕的，以优为单说的最高耐电压数值。3.1.t5专用型号标志uniquelypereference开关上的一种识别标志。将该标志完整地提供给开关制造厂，就能明确地表示原开关的电气，机械，尺寸和功能方面的参数。
3.1.16通用型号标志commontypcreference开关1的-种识别标志。有该标志,除需提供本标推规定的有关选择、安装和使用方面的标志外，不再需要其他专门数据资料。
3.1.17盖或益板coverorcoverplate开关按正常使用安装后可触及的、但能借助工具拆卸的部分。3. 1.18信号指示器signal indicator与开关相联结的显示电路状态的器件。注：该器件可以受开关控制，也可不受开关控制3.1.19非制备导线unprepared conductor已经切断的、并且为了插入夹紧件而剥除了绝缘层的导线。将导线整形得便于引人夹紧件，或合导线的多股绞线以如强端部，这样的导线认为是非制备导线
3. 1. 20 制备导线 prepared conductor裸露的导线端部配有端环、端头，电缆接线片等的导线。3.2关于电压、电流与功率的定义注：除非另有规定，标准中使用的“电压\和\电流”术语均指方均根债。3.2.1额定电压、电流、频率与功率rated voltage，current，frequency or wattage制造」给开关规定的电压、电流、频率与功率。对三相电源而吉，额定电压是线电压。3.2.2 安全特低电压(SEl.V)safety extra-low voltage在与电网隔离的电路中，导体之间或任何导体与地之间，方均根值不超过50V的交流电压。3.2. 3过电流over-current
任何超过额定电流的电流。［IFV 441-11-06]3.2.4 过载 over luad
在未受电气损害的电路中，会引起过电流的运行状态。[IEV441-11-08]3.2.5短路电流short-circuit
由于电路故障或连接错误,形成短路而产尘的过电流。［IEV441-11-07]3.3关于不同类型开关的定义
3.3.1附装开关incorporatedswitchGB 15092.194

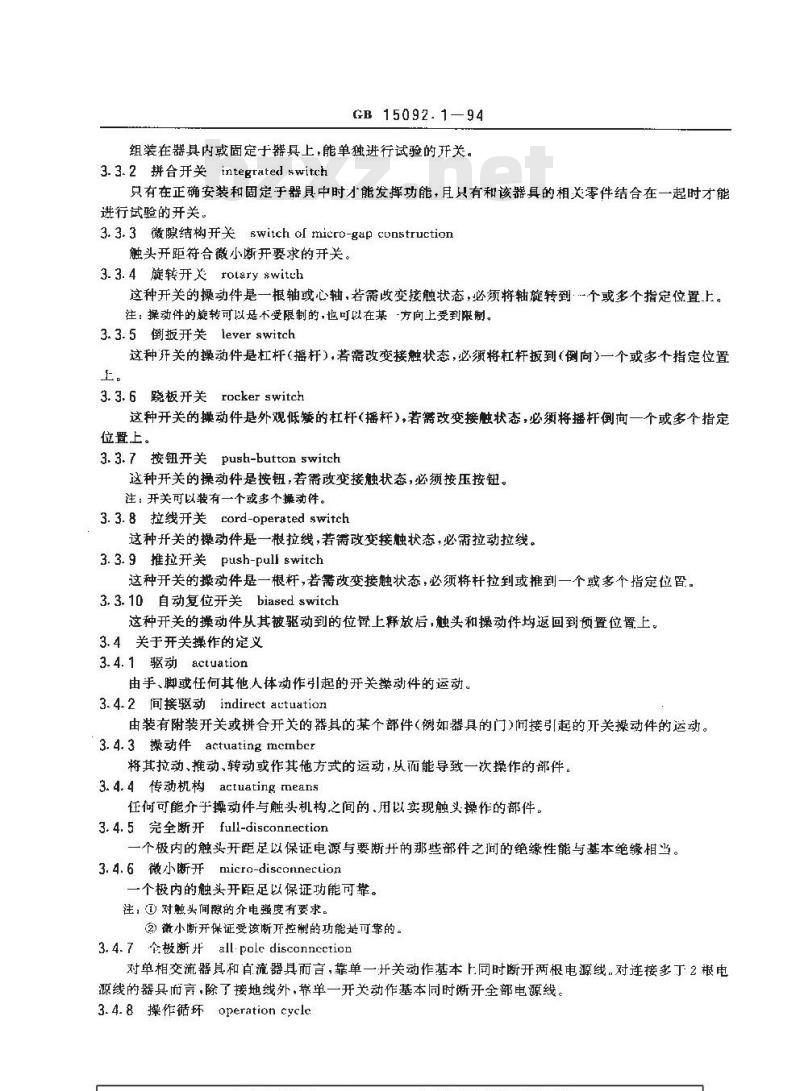

组装在器具内或固定于器具上，能单独进行试验的开关。3. 3. 2 拼合开关 integrated switch只有在正确安装和固定于器具中时才能发挥功能，且只有和该器具的相关零件结合在一起时才能进行武验的开关。
3.3.3微隙结构开关switcholmicro-gapcunstruction触头开距符合微小断开要求的开关。3.3.4旋转开义rotarywitch
这种开关的操动件是一根轴或心轴，若需改变接触状态，必须将轴旋转到·…个或多个指定位置上。注：操动件的旋转可以是不受限制的，也可以在某-方向上受到限制。3.3.5倒扳开关lever switch
这种开关的操动件是杠杆（摇杆），若需改变接触状态，必须将杠杆扳到（例向）一个或多个指定位置上。
3.3.6晚板开关rocker switch
这种开关的操动件是外观低矮的杠杆（摇杆），若需改变接触状态，必须将摇杆倒向一个或多个指定位置上。
3. 3.7按钮开关push-button switch这种开关的操动件是按钮，若需改变接触状态，必须按压按钮。注：开关可以装有一个或多个操动件。3.3.8拉线开关cord-operated switch这种开关的操动件是一根拉线，若需改变接触状态，必需拉动拉线。3.3.9推拉开关push-pullswitch这种开关的操动件是一根杆，若需改变接触状态，必须将杆拉到或推到一个或多个指定位置。3.3.10自动复位开关biased switch这种开关的操动件从其被驱动到的位骨上释放后，触头和操动件均返回到预置位置上。3.4关于开关操作的定义
3.4.1驱动 actuation
由手、脚或任何其他人体动作引起的开关操动件的运动。3.4-2间接驱动indirect attuation由装有附装开关或拼合开关的器具的某个部件（例如器具的门)问接引起的开关操动件的运动。3.4.3操动件actuatingmcmber
将其拉动、推动、转动或作其他方式的运动，从而能导致一次揉作的部件。3.4.4传动机构actuating means任何可能介于操动件与触头机构之间的、用以实现触头操作的部件。3.4.5完全断开full-disconnection一个极内的触头开距足以保证电源与要断开的那些部件之简的绝缘性能与基本绝缘相当。3.4.6微小断开micra-discannertion一个极内的触头开距足以保证功能可靠。注，①对触头间隙的介电强度有要求。微小断开保证受该断开控制的功能是可靠的。3.4.7金极断开all poledisconncction对单相交流器具和直流器具而言，靠单一开关动作基本上同时断开两根电源线.对连接多丁2根电源线的器具而言，除了接地线外，靠单一开关动作基本同时断开全部电源线。3.4.8操作循坏operationcycle
GB15092.1—94

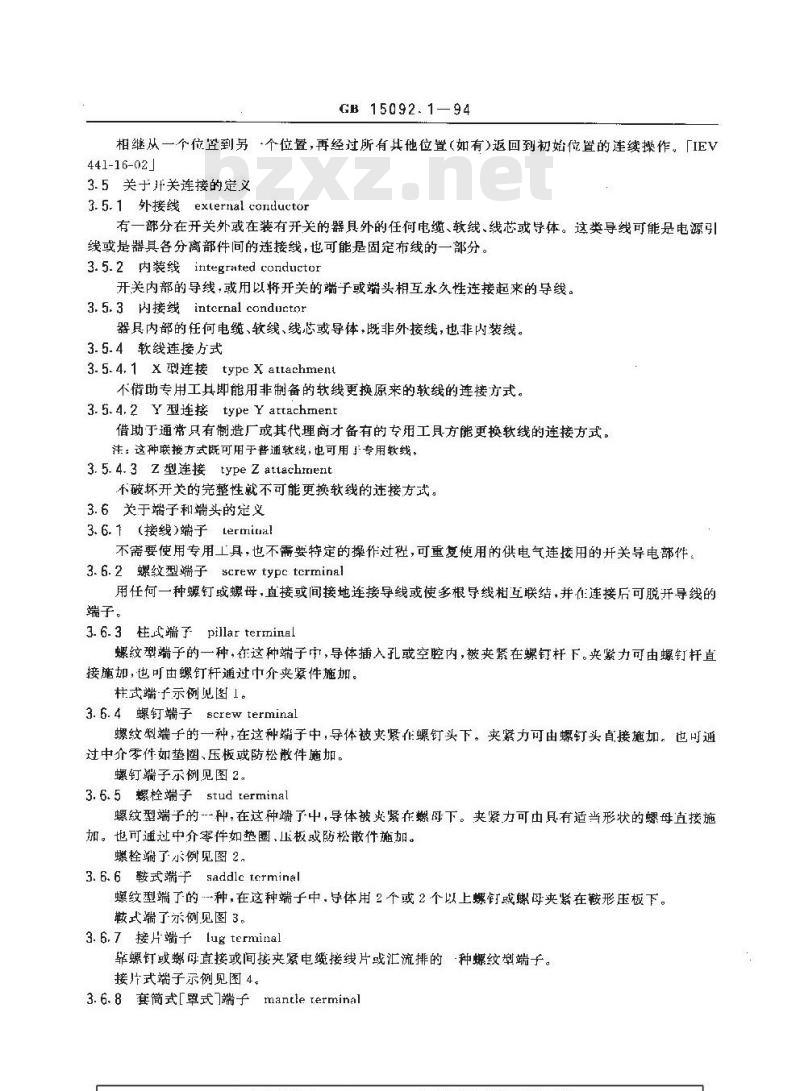

相继从一个位到另个位置，再经过所有其他位置（如有返回到初始位置的连续操作。「IEV441-16-02
3.5关于开关连接的定义
3.5.1外接线externalcanductor有一部分在开关外或在装有开关的器具外的任何电缆、软线、线芯或导体。这类导线可能是电源引线或是器具各分离部件问的连接线，也可能是固定布线的一部分。3.5.2内装线iritegrated conductor开关内部的导线，或用以将开关的端子或端头相互永久性连接起来的导线。3.5.3内接线intcrnal conduntor器具内部的任何电缆、软线、线芯或导体，既非外接线，也非内装线。3.5.4软线连接方式
3.5.4.1X型连接typcXattachmenu不借助专用工具即能用非制备的软线更换原来的软线的连接方式。3.5.4.2 Y型连接 type Y attachment借助于通常只有制造厂或其代理商才备有的专用工具方能更换软线的连接方式。注：这种联接方式既可用于普通软线，也可用！专用软线。3.5.4.3Z型连接typeZatiachrnent不破坏开关的完整性就不可能更换软线的连接方式。3.6关于端子和端头的定义
3.6.1（接线）端子Lertnital
不需要使用专用工具，也不需要特定的操作过程，可重复使用的供电气连接用的开关导电部件。3.6.2螺纹型端子screw type tcrminal用任何一种螺钉或螺母，直接或间接地连接导线或使多根导线相互联结，并在连接后可脱开导线的端子。
3.6.3柱式端子pillarterminal
螺纹型端子的一种，在这种端子中，导体插入孔或空腔内，被夹紧在螺钉杆下。夹紧力可由螺钉杆直接施加，也可由螺钉杆通过中介夹紧件施加。柱式端于示例见图1。
3.6.4螺钉端子screw terminal
螺纹型端子的一种，在这种端子中，导体被夹紧作螺钉头下。夹紧力可由螺钉头自接施加，也可通过中介零件如垫圈、压板或防松散件施加。螺钉端子示例见图2。
3.6.5螺栓端子stud terminal
螺纹型端子的-种，在这种端了中，导体被史紧在燃母下。夹紧力可由具有适当形状的螺母直接施加。也可通过中介零件如垫圈、压板或防松散件施加。螺栓端了示例见图2.
3. 6. 6 鞍式端于 saddlc terminal螺纹型端了的-种，在这种端子中，导体用2个或2个以上螺钉或母夹紧在鞍形压板下。鞍式端了示例见图3。
3.6.7 接片端 lug terminal
靠螺或螺母直接或间接夹紧电缆接线片或汇流排的-种螺纹型端子。接片式端子示例见图4。
3.6.8套简式[罩式］端子mantle terrminalGB 15092.1—94
螺纹型端子的一种，在这种端子中，靠螺母将导体夹紧在制有螺纹的螺柱上开出的檀的底部。可通过置于螺母下的具有适当形状的垫阁、中间芯柱（如果螺母楚盖形螺母）或通过等效件将压力从螺母传递到槽内导体,L:,将导体压紧在糖底。套简式端子示例见图5。
3.6.9无螺纹端子screwless terminal采用非螺纹件，直接或间接地连接导线或使多根导线相互联结，并在连接后可脱开导线的端子，注：下列端子不作为无螺纹端子：在将导体夹紫于举子中之前，备先将专用附件配到导体上的端子，例如扁形快速连接子，需要卷绕导线的蝴子，例如具有卷绕接头的端了，利用刃口或尖端刺穿绝缘层，直接触及导体的端了。无螺纹端了示例见图6。
3.6.10（接线）端头lermination2个或2个以上导电零件间的联接件，只有靠专用工具或特定操作过程才能连接或更换。3.6.11扁形快速连接端头flat quick-connect tertmination包括个插片和一个不使用工具即能被快速插接和拔脱的插套的电气联接件。3.6.12插片tab
扁形快速连接端头的插进插套的部分，而且是与斤关结合在一起的零件。插片示例见图 7。
3.6.13插套female camector
扁形快速连接端头被推到插片上的部分。插套的示例见图 8。
3.6.14锡焊端子solderterminal能用锡焊方法形成端头的开关导电部件。3.7关于绝缘的定义
3.7.1基本绝缘basic insulation用企带电部分，提供防触电基本保护的绝缘。3.7.2附绝缘supplementaryinsulation为了在基本绝缘失效时提供防触电保护，而在基本绝缘之外另加的独立绝缘。3.7.3双重绝缘doubleinsulation包含基本绝缘和附圳绝缘两者的绝缘。3.7.4加强绝缘teinforced insulation用在带电部分上的单·绝缘结构·其提供的防触电保护程度与双重绝缘相当。注：术语\绝缘结构”并不意味着绝缘层必须是同质的一件，它可中几层组成，但不能按附加绝缘或基本绝缘分并进行试验。
operational irisulation
3.7.5工作绝缘
具有电位差的带电部分之间的绝缘。在开关使用寿命期间，它是开关止确工作所必需的。3.7.60类器具class0appliance
依靠基本绝缘防止触电的器具。这意味着不存在将易触及导电部分（如有）连接到电气安装固定布线中的保护导体上的措施。在基本绝缘失效时，就需依靠环境条伴防止触电。3.7.7 1 类器具 class 1 appliance不仅依靠基本绝缘而且还包括一个附加安全措施来防止触电的器具。即提供将导电部分（非带电部分）连接到固定布线中的保护（接地）导体的措施，使这些导电部分在基本绝缘失效时也不可能带电。3.7.8I类器具 class I applianceGB 15092.1 94
个仅依靠基本绝缘，而且还提供诸如双重绝缘或加强绝缘这类附加安全措施来防止触电的器具：它没有保护接地装置，也不依靠安装条件。注：【类器具可以具有保持保护回路连续性的装笠，只要这类装暨是在器具内，而且接I类要求是与易触及表面绝缘的。
.3.7.91类器具las1appliance
依靠安全特低电压(SELV)供电并且内部不会产生高于安全特低电压的电压来防止触电的器具。3.8关于污染的定义
3.8.1 污染pollution
任何会引起介电强度或表面电阻率永久性降低的外来固体、液体或气体杂质。3.8.2 微小环境micro-environment紧靠所考的电气间和肥电距离周围的环境条件，不包括开关正常工作时白身产生的污染（包括暂时性游离气体）。
法：止尽爬电断离或电气间麟的微小环境而不是器具的环境决定了对绝缘的彤响，微小环境可能比器具环境要好，也可能要差。
3.8.3微小环境中的污染等级
3.8.3.1清洁状态clean silualion没有污染或仅出现干的、非导电性的污染。此污染无影响。3. 8. 3. 2 正常状态 normal situation通常仪出现非导电性的污染。但必须估计到偶而会由于冷凝而产生暂时性的导电性。3.8.3.3脏状态dirty situation出现导电性污染·或出现干的，非导电性的、但估计会由于冷凝而变成导电性的污染。4总要求
开关应设计和制作得在正常使用时能安全工作，即使出现本标准第-部分及相应的第二部分所规定的在正常使用中可能发生的轻率使用，也不致危及人或周围环境。通常，进行全部有关试验来验是否符合要求。5试验一般注惠事项
5.1按本标准进行的试验是型式试验。5.2除非本标准另有规定，否则试样以交货状态在25土10℃的坏境温度中试验。试样按制造厂的说明安装，如果说明的方法不止一种，而安装方法又很关链，则采用最不利的安装方法。注：如有争设，在20主5的环境温度中试验。5.3带着不对拆卸导线-起使用的开关，要带着所连接的相应导线-起试验。5.4如果开关具有插片，则进行第16和17章试验时应使用新的插套。供试验用的扁形快速连接端头插套的外部尺寸应符合图&。注，挑选扇形快速连接端头插套的方法列于附录H。插套的型式应适合于开关额定周围空气温度，被压接的导体应锡焊或烯焊在捕套的压接部位（如有的话）。
5.5除非本标准第一部分另有规定，否则试验按本部分条日顺序进行。需要的试样序号及相关条日如下：注：试样与相关茶目汇总列于表1。5.5.1具有下列赖定值的关：
一有直流的
兼有直流和交流的；
GB 15092.1-94
只要直流电压、电流额定值等于或大于交流额定值，试验以直流选行。对于这些额定值，用下列试样：第6至12章：用1号试样；
第19至22章：用2号试样；
第13至18章：
有极性标志的：用3号至5号试样；无极性标志的：用3号至5号试样为某-极性，而用6号至8号试样为相反极性。5.5.2具有下列额定值的开关：
.只有交流的
兼有点流和交流，但不满足第5.5.1条规定的。对干这些额定值，用下列试样
第6至12章：用1号试样；
第19至22章：用2号试样：
第13至18章：
交流额定值：用3号至5号试样，直流额定值，有极性标志的用6号至8号试样，直流额定值，无极性标志的，用6号至8号试样为某一极性，而用9号至11号试样为相反极性。
种电源内具有多个额定电压和(或)额定电流组合的开关。5.5.3
对于这些额定值，用下列试样：第6至12章：用1号试样；
第 19 至 22 章,用 2 号试样;
第13至18章；
由最大额定电流组合的·用3号至5号试样；次一档额定电流组合的：用6号至8号试样；再次一档组合的：用9号至11号试样，等等。注：对应字个电压额定值，有个额定电流的开关，应以每种负载的最高电压额定值进行试验。表1试样
额定值
防触电保护
接地装
接线端子与接线竭义
防固体异物、防尘、防水和防潮绝缘电阻和介电强度
被试样品
耐久性
机械强度
螺、裁流件和联接件
GB 15092.1—94
续表1
被试样品
电气间激、爬电臣离和绝缘穿通距离耐热性、阻燃性和耐滑电起痕
注：1）按第11.1.1.3.4条和（或）表11注3)，可能需要另外8只新试样。2）9至11号试样等按6至8号试样的条日组进行试验。3）为了按耐录H挑选试验插套，可能需要附加试样。2)
5.6标有额定懒率的开关以该赖率试验。无额定频率的开关以50Hz试验。标有额定频率范围的开关以该范围内最不利的频率试验。5.7在进行第13至18章的试验时，如果只有1个试样不符合某项要求，则在另组同样的试样上重复进行该不合格项试验以及在此项之前可能影响该项试验结果的各项试验。该组试样应全部符合重复的试验。进行第6至12章和19至22章的试验时，应不出现失败。注：制造厂可以与第一组试样-起提供一组附加试样，在-个试样失败时就可能需要该组附加试样。不必再次提出请求，试验机构就会试验附如试样，并且只有再次失败时，才判不合格。如果不同时提供附加试样，若一个试样失败，就会导致判为不合格。5.8如果用于0类或1类器具的开关需要具有双重绝缘或加强绝缘的零件，则这些零件按用于1类器具的开关规定的要求检验。
同样，若有在安全特低电压下工作的开关零件，则这些岑件也按用于1类器具的开关所规定的要求检验。
5.9对本标而言，除了第17.2.6条速试验外，可用试验设备来驱动。5.10只要有可能，信号指示器都与开关起试验。5.11规定由特种电源供电的开关用该特种电源试验。5.12在全部试验中，测量仪表或测装置应不会明显影响被测量值。6额定值
6.1最高额定电压为440V。
注：额定电压优先值，直流为124.36、110、220、400V，交流为，24、42、220.380V，额定电压可不同于优先值。6.2带信号指示器的开关，其信号指示器的额定电压可以不同。6.3最大额定电流为63A。
通过检查标志和文件来检验是否符合第6. 1至 6. 3条要求。7分类
7.1开关的分类
7.1.1按电源种类分：
7. 1. 1. 1 交流开关,
7. 1. 1. 2 直流开关；
7.1.1.3交直流两用开关。
7.1.2按开关所控制的电路负载类型分：注：({)多路开关的各电路分类不必相同。GB 15092.1—94
附录F可用来确定基一特定开关额定值对实际控制的电路是否合适。7.1.2.1功率因数不低于 0.95的基本电阻性负载;7.1.2.2电阻性负载或功率因数不低于0.6的电动机负载，或两者组合负载，7.1.2.3交流电阻性与电容性组合负载；7.1.2.4白炽灯负载，
7.1.2.5特定负载；
7. 1. 2. 6 电流不大于 20 mA 的负载。7.1.3按周围空气温度分：
7.1.3.1包括操动件在内，整体在最低为0亡，最高为55℃的周围空气温度中使用的开关7.1.3.2包括操动件在内，整体在高于55℃C或低于0℃（或兼有该两种条件）的周围空气温度中使用的开关；
7. 1. 3. 3
操动件和其他易触及部分在0℃至55C的周翻空气温度中使用，而其余部分在高于55C的周围空气温度中使用的开关。
周围空气最高温度的优先值为85℃、100℃、125℃和150℃。周围空气最低温度的优先值为：—10℃、一25℃和一40℃。限值可不同于优先值，但应是5℃的倍数。7.1.4按操作循环饮数分：
7.1.4.1100000个操作循环，
7.1.4.250000个操作循环，
7.1.4.325000个操作循环：
7.1.4.410000个操作循环，
7.1.4.56000个操作循环；
7.1.4.63000个操作循环，
7.1. 4. 71 000 个操作循环；
7.1.4.8300个操作循环。
注：1F标准中提到的“誉操作开关”指操作循环数为50000的开关，\不频繁操作开关\指操作循环数为10000的开关。
7.1.5按开关作为器具外壳的一部分并按制造厂规定安装时，开关的防护等级分：7.1.5.1防固体异物和防坐等级（按IEC529：1976）：无防护的（IPOX）；
7. 7. 5. 1. 13
7. 1. 5. 1. 2
防大于 50 mm的固体异物的(IPIX);防人于 12 mm的固体异物的(IP2X)7、1. 5. 1. 3
7.1.5.1.4防大2.5mm的固体异物的(IP3X)；7.1.5.1. 5防大于 1. 0 mm的固体异物的(1P1X);7.1.5.1.6防尘的(IP5X)；
7.1.5.1.7 尘密的(1F6X)。
7.1.5.2防水等级（按EC529：1976)：7. 1. 5.2. 1 无防护的(IPX0) 7. 1. 5. 2.2防滴的(IPX1)
7.1.5.2.315°防滴的(IPX2),
防淋的(IPX3)：
7. 1. 5. 2. 4
7. 1. 5. 2. 5
防溅的（IPX4)，
7.1.5.2.6防喷的(IPX5)；
7. 1. 5. 2.7
防猛烈海浪的（IPX6)
7.1.5.2.8防浸水影响的(IPX7)。7.1.5.3防触电保护程度；
7.1.5.3.1用于0类器具的；
7. 1. 5. 3. 2
用于「类器具的：
7. 1. 5. 3. 3 用于 炎器具的7.1.5.3.4用于1类器具的。
GB 150921--- 94
注：用于「类器具的开关不需另加防驴即可用于其他类器具，不管这些器具漏赚一类。7.1.6按开关不另加防扩时所适用的环境污染等级分：7.1.6.1适用于清洁状态的开关，7.1.6.2适用于正常状态的开关；7.1.6.3适用于脏状态的开关。
注，适用于某-污架状态的开关可在比之良好的污染状态中使用。②如果器具能提供附加防护，则开关可以在比原规定状态为差的污染状态中使用。③设计在某一特定污染状态中使用的开关，可以添加局部外壳或加以密封，使被包封部分能果用与该微小环境所提供的防护等级相当的爬电距离和电气问隙。从而，适用于正常状态的并关内，其某些部分可以依靠合适的盖而处于清洁状态中。
“清治状态”对应 G13 4706. 1 中的“正常工作条件”。“正常状态\对应 GB 4706. 1 中的\严酷工作条件\。6)\脏状态\对应 GB 4706. 1 中的\极严醋工作条件”。7.1.7按开关操动方式分：
7. 1.7.1 旋转开关
7.1.7.2倒扳开关，
7.1.7.3晚板开关；
7.1.7.4按钮开关：
7.1.7.5拉线开关，
7.1.7.6推拉开关。
注，本条分类不受限制。按钮并关可以有多个按钮。7.1.8按标志分：
7.1.8.1带限定标志U.T.的开关（专用型号标志）：7.1.8.2带详尽标志（.T.的开关（通用型导标志）。7.1.9按耐热性和阻燃性的适用类别分：7. 1. 9. 1 A 类开关;
7.1.9.2C类开关，Www.bzxZ.net
7.1.9.3D类开关。
注：关于各类开关使用导则参见附录 B。7.2接线端子的分类
连接非制备的导线和不需使用专用工具的接线端子。7.2. 1
注：为了加强导线端部而绞扮纹合导体，不算专门制备。7.2.2连接制备导线和（或）需要使用专用工具的接线端了。7.2.3连接导体未经制备的电源电缆或软线和不需使用专用工具的接线端子。7.2.4连接导体经制备的电源电缆或软线和需使用专用工具的接线端子。7.2.5用于连接2根或2根以上导线的接线端子。7.2.6连接实心导体硬线的接线端子。GB 15092.1-94
7.2.7连接实心导体和绞合导体硬线的接线端子。7.2.8连接软线的接线端子。
能连接软线和硬线（实心寻体和绞合导体）的接线端子。7.2. 10
用手持焰铁焊锡的锣焊端子。
用锡槽焊锡的锡焊端子。
由机械措施固定导线而用镊焊连接电路的锡焊端子。没有固定导线的机械措施，而用锡焊连接电的锡焊端子。按耐焊接热能力分：
7.2.14. 11型锡焊端子；
7.2.14.22型锡焊子。
8标志与文件
8.1开关制造厂应提供足够的数据资料以保证：器具制造厂和（或）用户能按制造厂规定的方式选择、安装和使用开关，并保证能按本标准进行有关试验。数据资料应以下列一种或几种方式提供，详见表2。8. 1. 1 用标志(Ma)
数据资料应由标于开关本身的标志提供。8.1.2用文件(Do）
数据资料应由独立的文件提供，文件可以包括说明单、说明书或图纸等。文件内容应以任何适当的形式表达，可为器具制造厂或用户加以应用。注：①标明Ma/Do处，数据资料可由标志提供，亦可由文件握供。②数据资料的丧达形式不属本标准范围。表2开关数据资料
标有专用型号标志的开关
标有通用型号标志的开关
开关标识
制造厂名或商标
型号标志
开关环境（安装）
开关按文件安装时所具备的防护等级（IEC529:1976的1P代码）2. 1
防止从器具和开关外部触电的保扩程度开关的安装方法，操动方法以及提供接地的方法（按相应的）应说明预定的安装方法和位方法除非另有规定,否则所说明的与任何接地端子一起安装的方法被认为是使导电零件接地的方法
环境温度限值（如果不同于0:至55℃）电气负载
7. 1. 5. 3
