【国家标准(GB)】 摄影密度测量的光谱条件

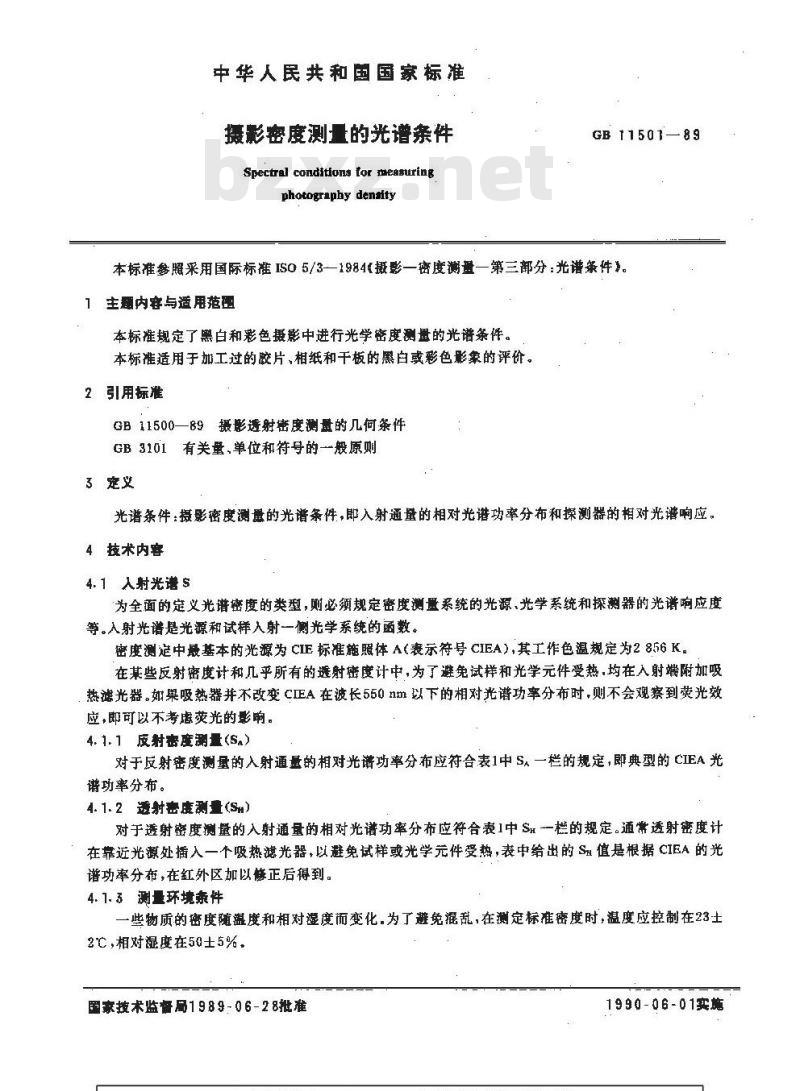

中华人民共和国国家标准
摄影密度测量的光谱条件
Spectral conditions tor measuringphotography density
GB 11501—89
本标准参照采用国际标准ISO5/3一1984摄影一密度测量一第三部分：光谱条件》。1 主翻内容与适用范围
本标准规定了黑白和彩色摄影中进行光学密度测量的光谱条件。本标准适用于加工过的胶片、相纸和干板的黑白或彩色影象的评价。2引用标准
GB11500—89摄影透射密度测量的几何条件GB3101有关量，单位和符号的一般原则3宠义
光谱条件：摄影密度测量的光谱条件，即入射通垃的相对光谐功率分布和操测器的相对光谱响应。4技术内容
4.1人射光谱S
为全面的定义光谱密度的类型，则必须规定密度测量系统的光源、光学系统和探测器的光谱响应度等。入射光谱是光源和试样入射一侧光学系统的函数。密度测定中最基本的光源为CIE标准施照体A（表示符号CIEA)其工作色温规定为2856K。在基些反射密度计和几乎所有的透射密度计中，为了避免试样和光学元件受热，均在入射端附加吸热滤光器。如果吸热器并不改变C正A在波长550nm以下的相对光谱功率分布时，则不会观察到荧光效应，即可以不考虑荧光的影响。4.1.1反射密度测量(Sa)
对于反射密度测量的入射通量的相对光谱功率分布应符合表1中S,一栏的规定，即典型的CIEA光谱功率分布。
4.1.2透射密度测量(Sm）
对于透射密度测最的入射通量的相对光谱功率分布应符合表1中SH一栏的规定。通常透射密度计在靠近光源处插入一个吸热滤光器，以避免试样或光学元件受热，表中给出的SH值是根据CIEA的光谱功率分布，在红外区加以髂正后得到。4.1.3测量环境件
一些物质的密度随温度和相对湿而变化.为了避免混乱，在测定标准密度时，温度应控制在23士2℃，相对湿度在50士5%，
国家技术监督局1989-06-28批准1990-06-01实施
4.2光谱响应s
GB11501-89

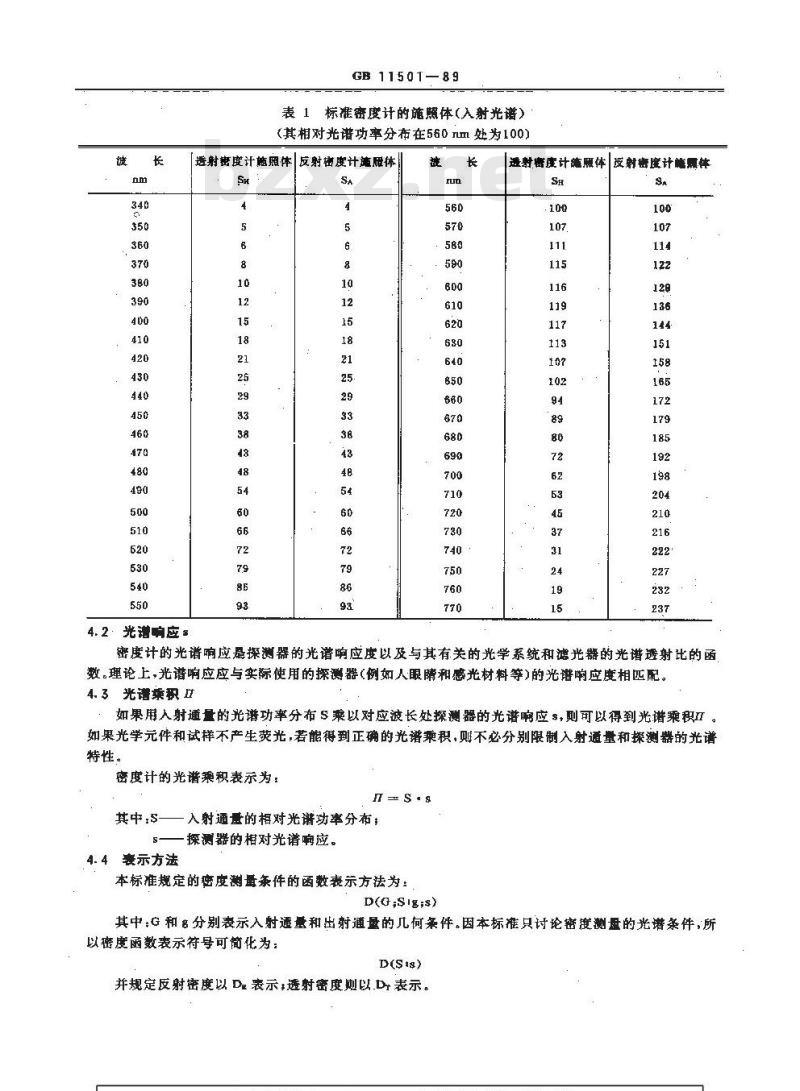

表1标准密度计的施照体入射光谱）(其相对光谱功率分布在560 rm处为100）透射癌度计施照体反射密度计随服体SA
进射郁度计随照体反射密度计随氧体Sht
密度计的光谱响应是探测器的光谱响应度以及与其有关的光学系统和滤光器的光谱透射比的函数。理论上，光谱响应应与实际使用的探测器（例如人眼和感光材料等）的光谱响应度相匹配。4. 3 光谱乘积 正
如果用入射通量的光谱功率分布S乘以对应波长处探测器的光谱响应s，则可以得到光谱乘积Ⅱ。如果光学元件和试样不产生荧光，若能得到正确的光谱乘积，则不必分别限制入射通量和探测器的光谱特性。
密度计的光谱乘积表示为：
其中：S——入射通量的相对光谱功率分布：探测器的相对光谐响应。
4.4衰示方法
本标准规定的密度测量条件的函数表示方法为：D(G;Sig;s)
其中：G和多分别表示入射通量和出射通盘的几何条件。因本标准只讨论密理测盘的光条件，所以密度函数表示符号可简化为：D(Sis)
并规定反射密度以D表示，透射密度则以,DI表示。4.5密度的类型
GB11501-89
有儿种密度测的光谱类型用于评价感光材料。它们的光谱类型是按照以波长10nm为间隔的光谱乘积对数值定义的，即以波长10 nm为间隔的照明光源的相对光谱功率分布S乘以探测器的相对光谱响应s，则可得到光潜乘积Ⅱ。在本标准中以其常用对数定义几种使用较广泛的不同密度的光谱类型。其光谱乘积对数值(即1oB)分别列出如下：4. 5. 1标准视觉密度
对透射密度表示为：DV)
对反射密度表示为;Dr(SA:V)
规觉密度是用于对直接观察或通过投影观察影象的黑度的度量,这种测量常用于黑白影象,但也适用于其他类型的影象。
对于反射密度，密度计出射元件和探测器的光谱特性合成的光谱响应度应与明规觉光谱光效率函数 V(1)相匹配。V(元)和 SA逐个波长的乘积确定了整个密度计具有标准视觉密度的光谱乘积。其V(1)和S.乘积的对数值列在表2中。
透射视觉密度测量的光谱乘积与对应的反射规觉密度的光谱兼积相同,但由于入射通量的光谱条件不同,所以探测器的光谱响应Vr必须加以补偿,使以被长10 nm为间隔的各对应被长点的乘积满足 ShV.-saV.
4. 5. 2标准 A 状态密度
对透射密度表示为：Dr(Sa:An)；Dr(Sh:AG) ;
DI(S:AR)。

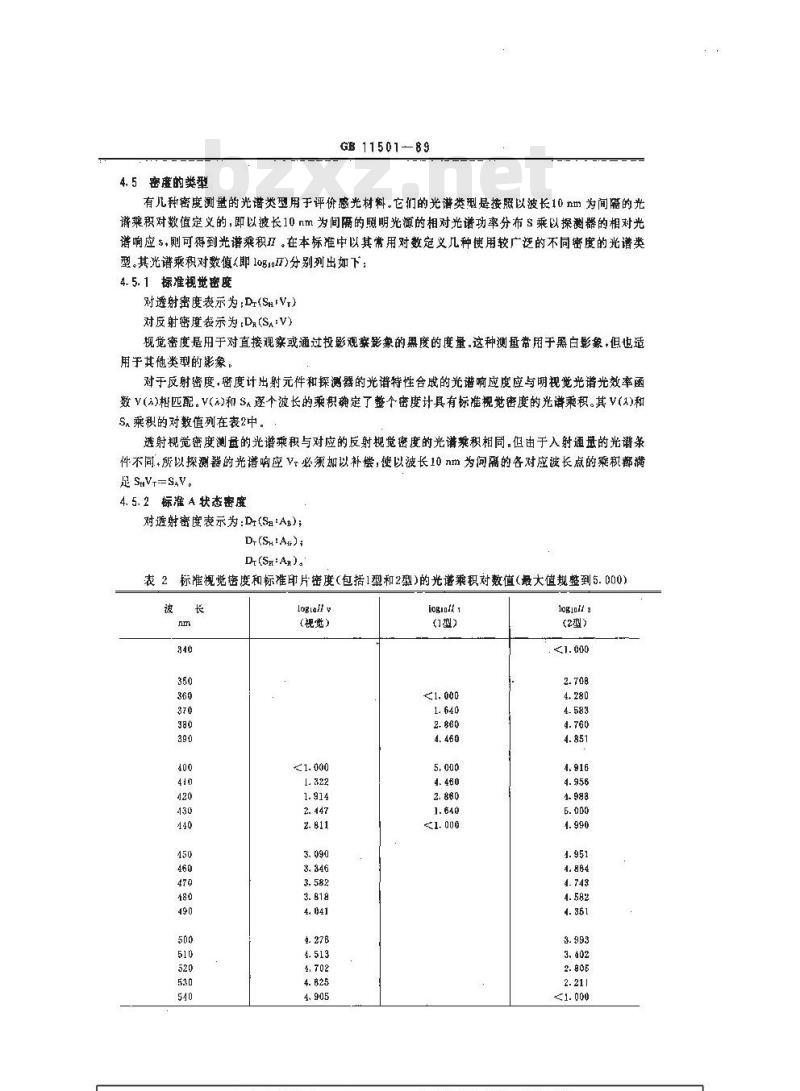

表 2标准视觉密度和标准印片密度(包括1型和2型)的光谱乘积对数值(最大值规整到5. 000）被
loglell
（视觉）
(1型）
(2型）
laginzf
（槐觉）
对度射密度表示为:Dr(Ss:A);
D(SATAo)
Dh(SA:A'R)。
GB 1150189

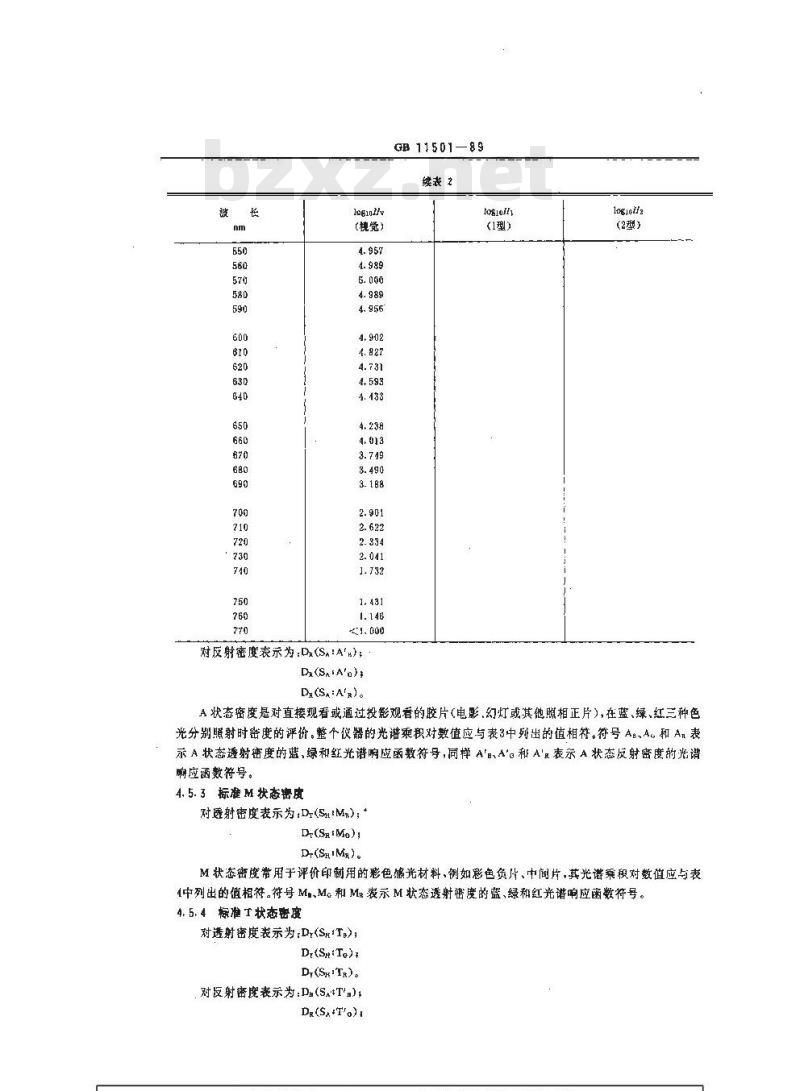

续表2
ogioif
（1型）
logiof2
（2型）
A状态密度是对直接观君或通过投影观看的胶片（电影.幻灯或其他照相正片），在蓝、绿、红三种色光分别照射时密度的评价。整个仪器的光谱乘积对数值应与表3中列出的值相符。符号 A,4。和 Ab 表示 A 状态透射密度的蓝,绿和红光谱响应函数符号,同样 A'、A。和 A'R 表示 A 状态反射密度的光谱瀚应函数符号。
4. 5.3标难M状态密质
对避射密度表示为;Dr(SHiMn); +Dr(SaMo)
Dr(SHIMn)。
M状态密度常用于评价印制用的彩色感光材料、例如彩色负片、中间片，其光谱乘积对数值应与表4中列出的值相符。符号 M、Mc和 Ms表示 M状态透射密度的蓝、绿和红光谱响应函数符号。4. 5. 4 标准 T 状态密度
对透射密度表示为:Dr(ShTr);
Dr(SntTe);
Dr(STr)。
对反射密度表示为：D(SA*Ta)，Dr(Sa+T'o):
Dr(SA+T'R)。
GB 11501—89

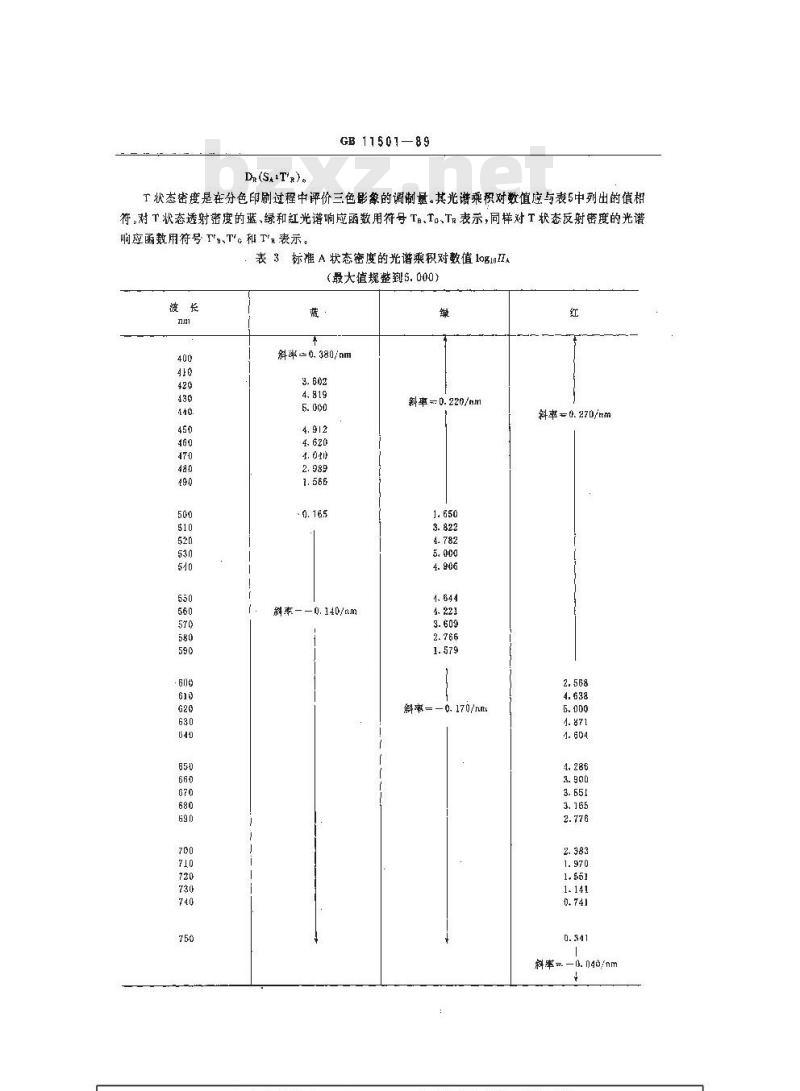

T状态密度是在分色印刷过程中评价三色影象的调制量。其光谱乘积对数值应与表5中列出的值相符,对 T 状态透射密度的蓝,绿和红光谱响应函数用符号 Ta,To、Tr 表示,同样对 T 状态反射密度的光谱响应函数用符号T、T。和T表示。表 3标准 A 状态密度的光谱乘积对数值 loginI(最大值规整到5.000）
斜率0.380/mm
斜率——0.140/nm
斜率-0.220/mm
斜率=—0.170/nm
斜率0.270/mm
GB1150—89
表 4 标准 M 状态密度的光谱乘积对数值 1og1oy（量最大值规整到5.000）
斜率=0.250/nm
.4, 871
斜率— 0. 220/nm
斜率-0.106/nmWww.bzxZ.net
.3.804
斜率-—0.120/nm
斜率0.260/nm
GB 1150189
表 5标准T状态密度的光谱乘积对数值log1sT(最大值规整到5.000)
4.5.5印片密度
GB 1750189
对经过冲洗加工的感光材料印片密度的测量，其光谱条件成是光源的光谱功率分布，光学系统光学特性和印片材料光谱响应度的函数。当用一胶片试样和无光谱选摔性的调制器分别与印片材料做接触印片时，若它们在印片材料上产生同样的密度，则无光谱选择性调制器的透射密度就等于该胶片试样的接触印片密度。
对于投影印片密度，胶片试样应投影印制，但调制器应与印片材料接触印制。而两种印片的曝光时间和光源的光强度应该相同。
对于特定的印片材料，可通过适当的选择密度计的光源，衰减器和探测器后得到所需的光谱待性，用其直接测出该种材料的印片密度。但是，在许多情况下，可以采用回归分析法，来修正商用密度计的密度读数，求得印片密度。
a：标准1型密度D(S\S）
标准1型密度为印在重氮和微泡胶片上的印片密度。重氮和微泡胶片在缩微工业中广泛用于出原底或中间片制做拷贝。雨这类印制用胶片，通常在蓝光区和紫外光区具有感光性，因此，一般在印片机上采用附加的高压汞灯曝光。并规定，在这类胶片与光源条件下，对原底密度的测量，可以使用透射峰值在波长100nm处的窄惜滤光器密度计测得印片密度值。印片材料的有效光谱响应度以符号81表示。该类型密度称为标准1型密度，它的光谱乘积7的对数值列在表2中。但是，具有该类型的密度计测量印片密度的范围，取决于印制胶片的响应度和印片系统的光谱特性和几何特性。b.标准2型密度Dr(ShS2)
在卤化银自色感光材料1印片时，其光谱乘积的对数值列在表2中。这些数据是用一块紫外吸收滤光器（在波长360nm处锐截止）通过调整印片材料的平均光谱响应度后得到的。其合成光谱响应度以符号表示。采用紫外吸收滤光器可使印片系统中由于光学元件的变化以及银沉积物在波长320nm处吸收带产生的影响限制到最小程度。光源的相对光谱功率分布与光谱响应度的乘积，即可得剑密度计提供标准2型印片密度的光谱乘，
4.5.6标准3型密度Dr(ss)
标准3型密度为在多偿彩色胶片1:即制的光学声带的光谱密度。在多层彩色胶片上的光学声带是由菜料彬像加银或加一种金属盐组成。光学声带通常用于具有S1型光敏面的还音系统。并规定，用透射蜂值在波长800nm的窄带滤光器密度计，可以监控这种型式的南带。该系统的有效北谱响应度以s:表示.所以，本标准中所列出的3型案度值，应在具有下列特点的密度计上得到，即该密度计在峰值波长800士5nm处有一个20nm的响应带宽，且仪器在这20nm带宽内的响应至少为总响应的80%，此带宽是以光谱乘积最大值一半处的相应两波长之差所决定。4.5.7单色密度（D）
单色测基对丁仪器标准化或多组分染料系统的分析等方面具有许多优越性。不但能避免因密度计组件的光谱校准引入的误差，还能提供-种鉴定密度计性能和校准密度计的方法。本标准规定广三种单色光的波长，而这些特殊波长主要用聚弧灯（436和516nm）和弧灯（644nm）的发射光谱实现，其单色密度分别以下列符号表示：
标准蓝单色密度：D4s
标准绿单色密度：D546
标准红单色密度：Du4
4.5.8窄带密度
为了将光源、滤光器和探测元件的变化所产生的误差减至最小程度时，应采用窄带光谱乘积。由其测得的密度接近光谱乘积中心波长的单色密度。采用该密度时，以光学接触形式登加的吸收层密度接近单层密度的总和。如果在波长间随限定的分布范围内所测得的密度不受分布形式的影响时，则该光谱乘积即为窄带。其分布由峰值波长和半宽度所规定。在函数表示法中，其光谱条件按给定顺序逗号分开。例..comGB 11501--89
如，当入射通量的相对光谱功率分布为Ss，探测器的相对光谱响应度的峰值波长为560nm和带宽为20nm的窄带情况下，其窄带密度应表示为D(Sa=560 nm,20 nm)。4.5.9光谱差
密度计允许的光谱条件的偏差，是由使用的光谱性质和被测材料所确定。对于完全无选择性非荧光材料说，由于光谱条件的变化对密度没有影响；但对于有明显选择性材料或者荧光材料说，则要求与规定的条件接近一致。在给定某些待测试样时,可以由计量部门准确测量试样的光谱调制量(如光谱反射因数或者光谱透射因数)，然后计算出具有规定光谱条件的密度计应指示的密度值。测量试样光谱调制量使用的光谱光度计的几何条件应与密度测定的几何条件相一致,同时应规定入射光谱，以避免荧光效应引入的误差。如果密度计的指示值与试样的校准值符合在0.03或3%以内时，,则应认为光谱技术条件符合要求。在这种情况下测得的密度，则可分别确认为：标准视觉密度；标准A状态密度、标准M状态密度和标准T 状态密度,以及标准1型、2型或3型密度等类型4.5.10、绝对参考标准（白
反射因数或相应的反射密度是以相对于实际的或者理想的参考标准来度量。除另有规定外，,对测定标准反射密度的参考标准应该是一个完全理想的漫射材料。如用糖瓷板作工作标准时,应相当于计量部门提供的全漫射白标准进行校准在许多应用中，参考标准是一个无影象的本底，即未经曝光但经冲洗加工的照相纸作为参比依据时,在这种情况下,所测得的密度称为“相对反射密度”GB11501-89
附录A
积和人射通量的相对
（参考件）
图A1表示本标准中所规定的标准密度不同类型的光谱乘积和用于透射与反射密度测定所规定的人射通量的相对光谱功率分布。而这些值是以波长10 mm为间隔妇一化数值，其峰值渡长可能位于这些间随之间（如M状态，绿,并有一个比10000高的数值米
GB11501—89
安源日
GB 1150189
本标准由中国计量科学研究院负责起草：中国电影科学技术研究所和化工部第一胶片厂参加起草.
本标准主要起想草人蒋昌核,李在清。
