【国家标准(GB)】 橡胶防老剂、硫化促进剂粘度的测定方法(旋转粘度计法)

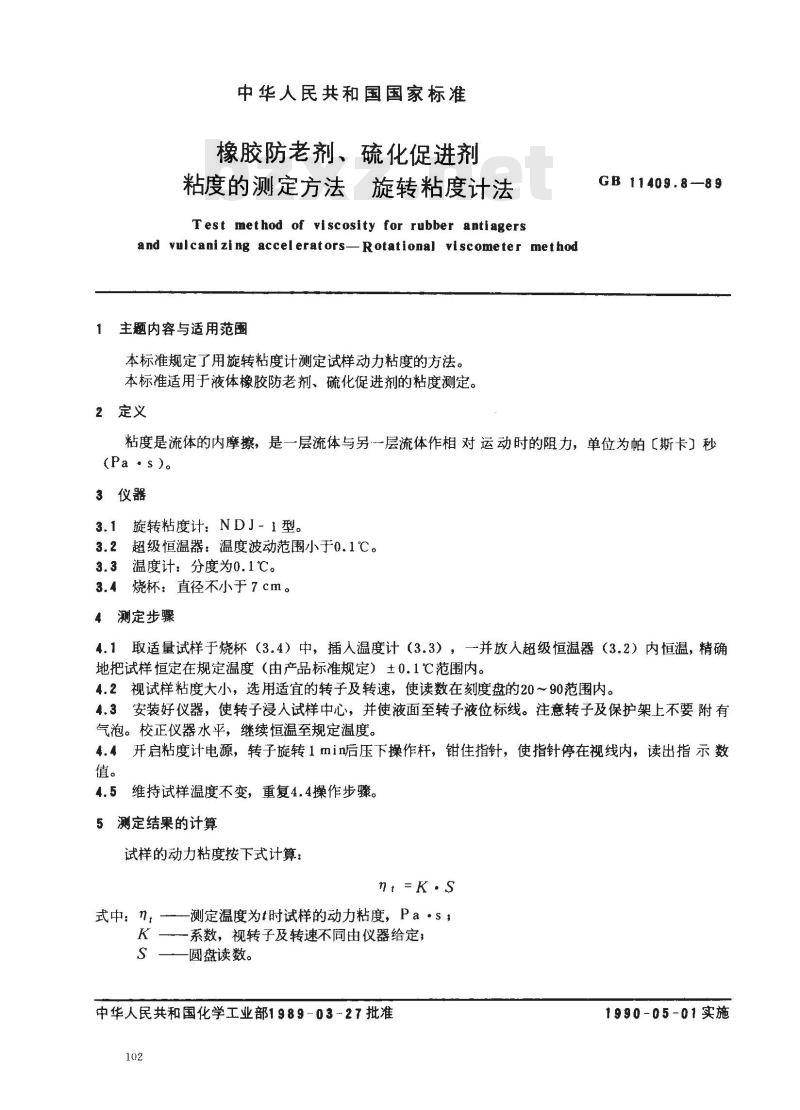

中华人民共和国国家标准
橡胶防老剂、硫化促进剂
粘度的测定方法旋转粘度计法
Test method of viscosity for rubber antiagersand vulcani zing accelerators-Rotational viscometer method主题内容与适用范围
本标准规定了用旋转粘度计测定试样动力粘度的方法。本标准适用于液体橡胶防老剂、硫化促进剂的粘度测定。2定义
GB 11409.8-89
粘度是流体的内摩擦，是一层流体与另一层流体作相对运动时的阻力，单位为帕「斯卡】秒(Pa·s)。
3仪器
3.1旋转粘度计：NDJ-1型。
3.2超级恒温器：温度波动范围小于0.1℃。3.3温度计：分度为0.1℃。
3.4烧杯：直径不小于7cm。
4测定步骤
4.1取适量试样于烧杯（3.4）中，插人温度计（3.3），一并放人超级恒温器（3.2）内恒温，精确地把试样恒定在规定温度（由产品标准规定）±0.1℃范围内。4.2视试样粘度大小，选用适宜的转子及转速，使读数在刻度盘的20～90范围内。4.3安装好仪器，使转子浸人试样中心，并使液面至转子液位标线。注意转子及保护架上不要附有气泡。校正仪器水平，继续恒温至规定温度4.4开启粘度计电源，转子旋转1min后压下操作杆，钳住指针，使指针停在视线内，读出指示数值。
4.5维持试样温度不变，重复4.4操作步骤。5测定结果的计算
试样的动力粘度按下式计算：
式中：nt-
测定温度为t时试样的动力粘度，Pa·s；系数，视转子及转速不同由仪器给定；圆盘读数。
中华人民共和国化学工业部1989-03-27批准102
1990-05-01实施wwW.bzxz.Net

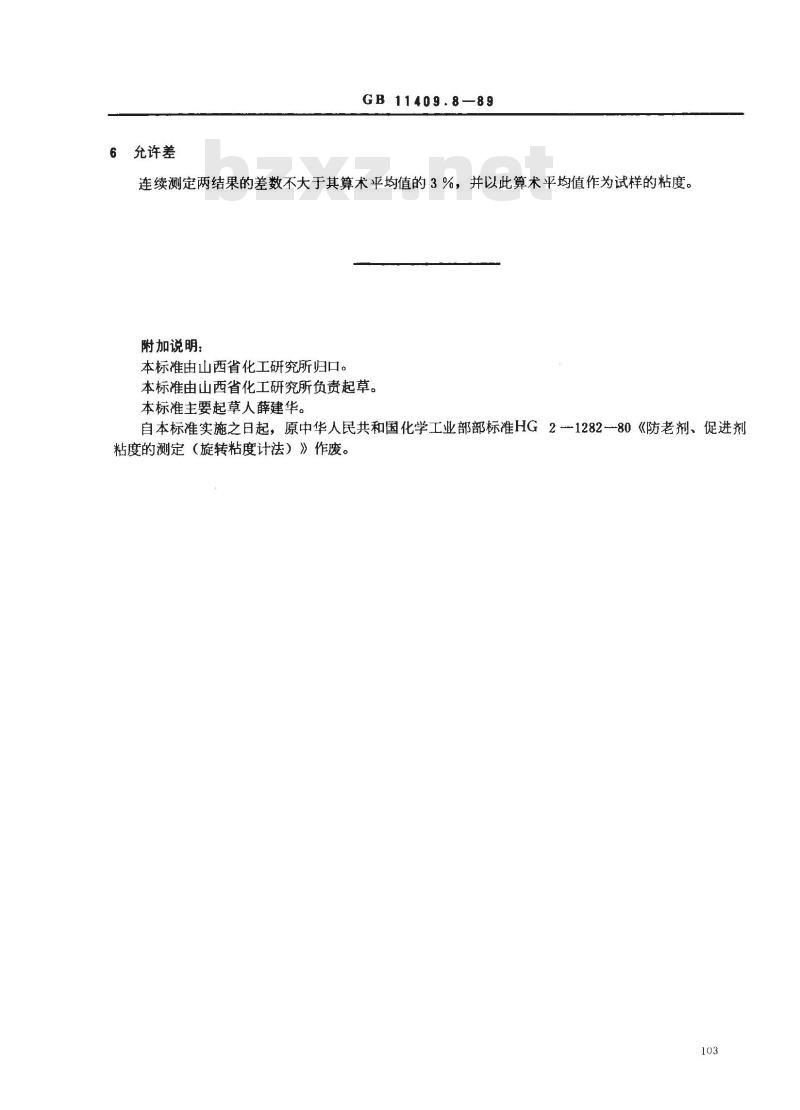

充许差
11409.8—89
连续测定两结果的差数不大于其算术平均值的3%，并以此算术平均值作为试样的粘度。附加说明：
本标准由山西省化工研究所归口。本标准由山西省化工研究所负责起草。本标准主要起草人薛建华。
自本标准实施之日起，原中华人民共和国化学工业部部标准HG2-1282一80《防老剂、促进剂粘度的测定（旋转粘度计法）》作废。103
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
