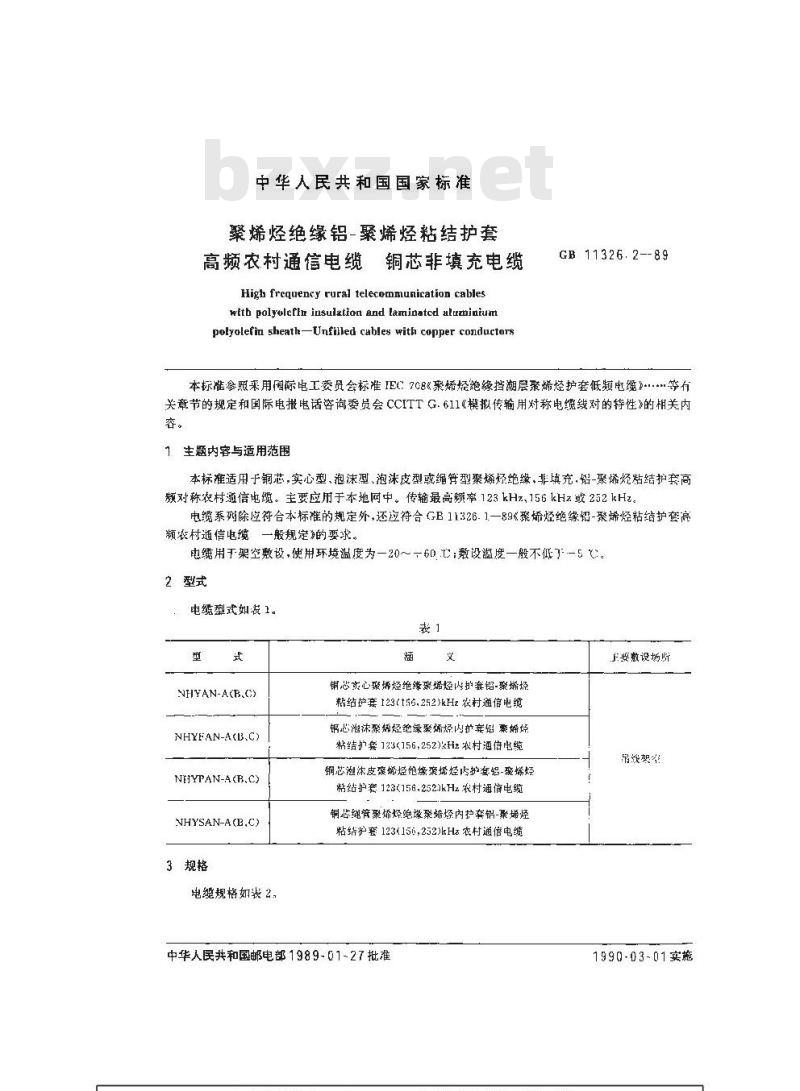

中华人民共和国国家标准
聚烯烃绝缘铝-聚烯烃粘结护套
高频农村通信电缆
铜芯非填充电缆
High frcquency rural telecommunication cableswttb polyoleflr insulztion and laminatcd al rminiumpolyolefin sheath-Unfiled cables with copper conductorsGB 11326.2--89
本标准参照采用国际电工委员会标准IEC7G8&聚烯烃绝缘挡潮层聚烯烃护套低频电缆.等有关章节的规定和国际电报电话咨询委员会 CCITT G.611&模拟传输用对称电缆线对的特性的相关内容。
生题内容与适用范围
本标准适用于铜芯，实心型、泡沫型、泡沫皮型或绳管型聚烯经绝缘，非填充，铝-聚烯烃粘结护套高频对称农村通信电缆。主要应用于本地网中。传输最高频率 123kHz,156kHz或 252 kHz。电缆系列除应符合本标准的规定外，还应符合GB11326.1一89≤聚烯烃绝缘铝-聚烯烃粘结护套高频农村通信电缆一般规定》的要求。电继用于架空敷设，使用环境温度为—20～—60 ;效设温度—般不低了-5。2型式
电缆式如装1。
NHYAN-A(R.C)
NHYFAN-A(B.C)
NEYTAN-A(B,C)
NHYSAN-A (B.C)
3规格
电缆规格如装2.
销心实心聚烯烃绝缘聚烯烃内护套铝-聚烯烃粘结护套 123(t:56,252)Hz 农村通信电锅心池沫聚烯经绝缘聚循烃内护套铅素烯烃粘结护套123(156,252)2Hz农村酒信电缆铜芯泌沫皮亲烯烃绝缘变烯烃内护套铝-囊烯烃粘结护套123(156.252.)kHz农村通信电统铜心绳肾聚娇烃绝缘聚烯烃内护套铝-聚烯烃粘护套123(156,252)kHz农村通倍电缆中华人民共和国邮电部1989-01-27批准主要敷设场所
鼎凝架密
1990-03-01实施

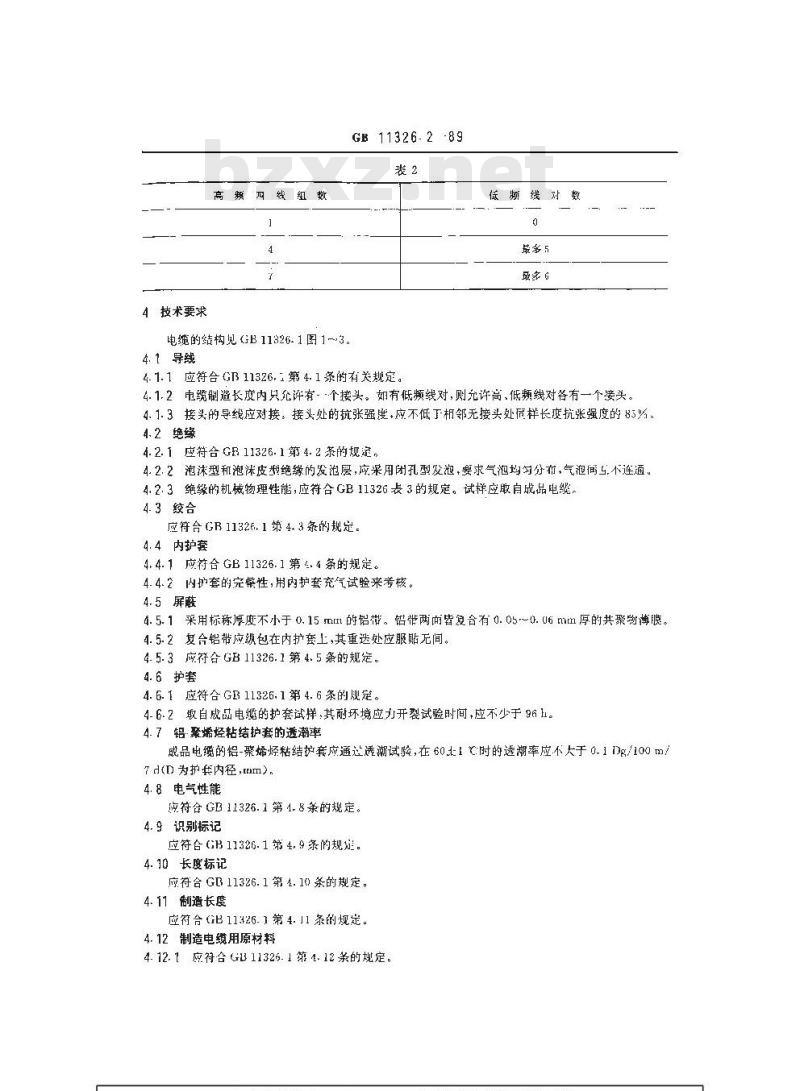

4技术要求
高滋四线纽数
电缆的结构见 GB11326-1图1~3.4.1导线
GE11326.2-89
4.1.1应符合GB11326.1第4.1条的有关规定。依频线对数下载标准就来标准下载网
最多5
最多6
4.1.2电缆制造长度内只允许有-个接头。如有低频线对，则允许高、低频线对各有一个接头。4.1.3接头的导线应对接。接头处的抗张强度，应不低下相邻无接头处样长变抗张强度的83%。4.2绝缘
4.2.1应符合GB11326.1第4.2茶的规定，4.2.2泡沫型和泡添皮型绝缘的发泡层,应采用闭孔型发泡，要求气泡均匀分布，气泡间5,不连通4.2.3绝缘的机械物理性能，应符合GB11326表3的规定。试样应取自成品电缆。4.3绞合
应符合GB 11326,1 第 4. 3 条的规延。4.4内护套
4.4.1应符合GB11326.1第.4条的规定。4.4.2内护套的完整性，用内护套充气试验来考核。4.5屏蔽
4.5.1采用标称厚度不小于0.15mm的铝带。铅恺两而皆复合有0.05.U6mm厚的共聚物博膜。4.5.2复合铝带应纵包在内扩套土，其重选处应服贴无间。4.5.3应符合GB11326.1第4.5条的规定。4.6护套
4.6. 应符合GB 11326.1第4.6条的现定。4-6.2取自成品电缆的护套试样，其耐坏境应力开裂试验时间，应不少于96l。4.7铝聚烯经粘结护套的透潮率
成品电缆的铝-聚烯烃粘结护套应通迁透潮试验，在60去1℃时的透潮率应不大于0.1Ig/100m！7d(D 为护内径,mm),
4.8电气性能
应符合GB11326.1第4.8条的规定。4.9识别标记
应符合GB11326.1第4,9条的规证。4.10长度标记
应符合 GB11326.1第4.10 条的规定。4.11制造长度
应符合（GB11426.1第4.11条的规定。4.12制造电缆用原材料
4.12.1应符合GB11326.1第1.12条的规定。GB 11326.2—89

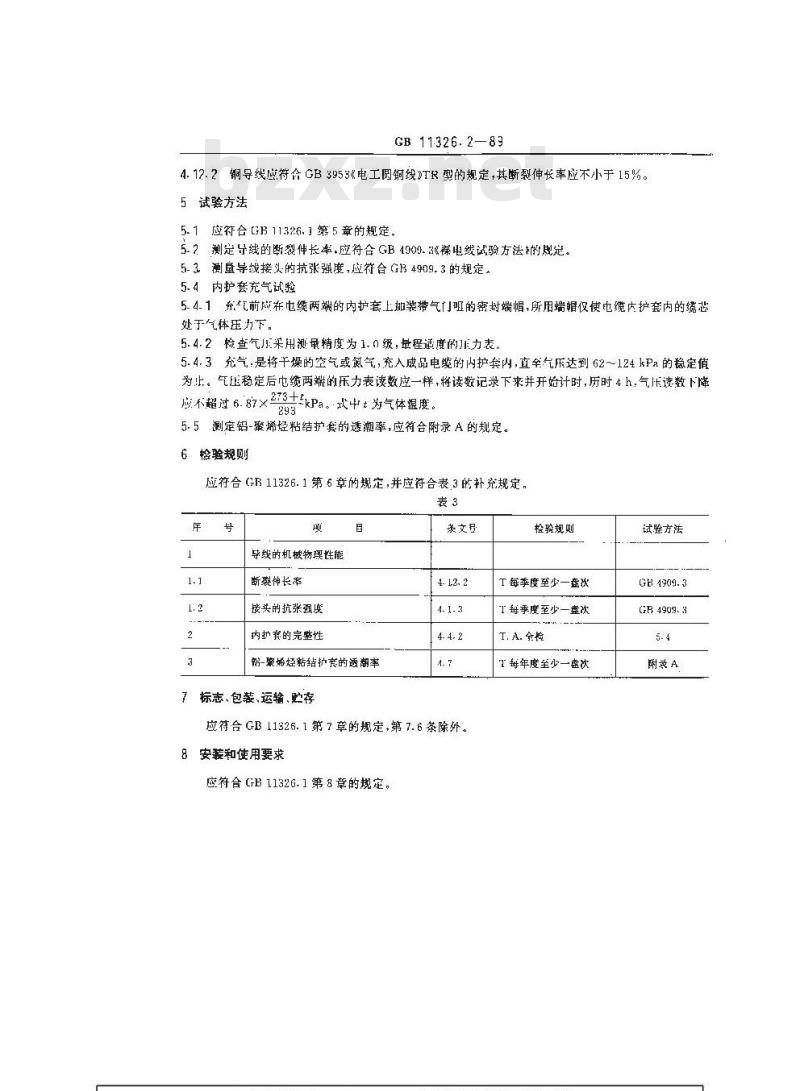

4.12.2铜导线应符合GB3953电工阅铜线》TR型的规定，其断裂伸长率应不小于15%。5试验方法
5. 1 应符合 GB 11326,1 第 5 章的规定。5.2测定导线的断裂伸长率，应符合GB4900.3裸电线试验方法的阅定。5-3测底导线接头的抗张强度,应符合GB 4909.3 的规定。5.4内护套充气试验
5-.4.1系气前应在电缆两端的内护套上加装带气门咀的密封端帽，所用端帽仅使电缆内护套内的缆芯处于气体压力下。
5.4.2检查气成采用测量精度为1.0级，程适度的力表。5.4.3充气，是将干燥的空气或氮气，充人成品电缆的内护套内，直垒气压达到62～124kPa的稳定值为止。气正稳定后电缆两端的乐力表读数应一样，将读数记录下来并开始计时，历时4h，气压读数下降应不超过6.87×28+kPa。式中+为气体温度。293
5.5测定铝-聚烯经粘结护套的透潮率，应符合附录A的规定。6检验规则
应符合 (GR 11326. 1 第 6 章的规定,并应符合表,3 的补充规定,表3
导线的机械物理性能
断裂长率
接头的抗张强度
内护套的完整性
号-妤烃粘结护套的透翻率
标志、包装、运输、贮存
条文号
应符合GB11326.1第7章的规定，第7.6条除外。安装和使用要求
应符合 GB 11326.1第 8 章的规定。检驳规则
T每季度至少一盘次
T 每季度至少一盘次
T. A. 全检
T 每年度至少一盘次
试验方法
GE 4909.3
附录A
GB11326.2—89
附录A

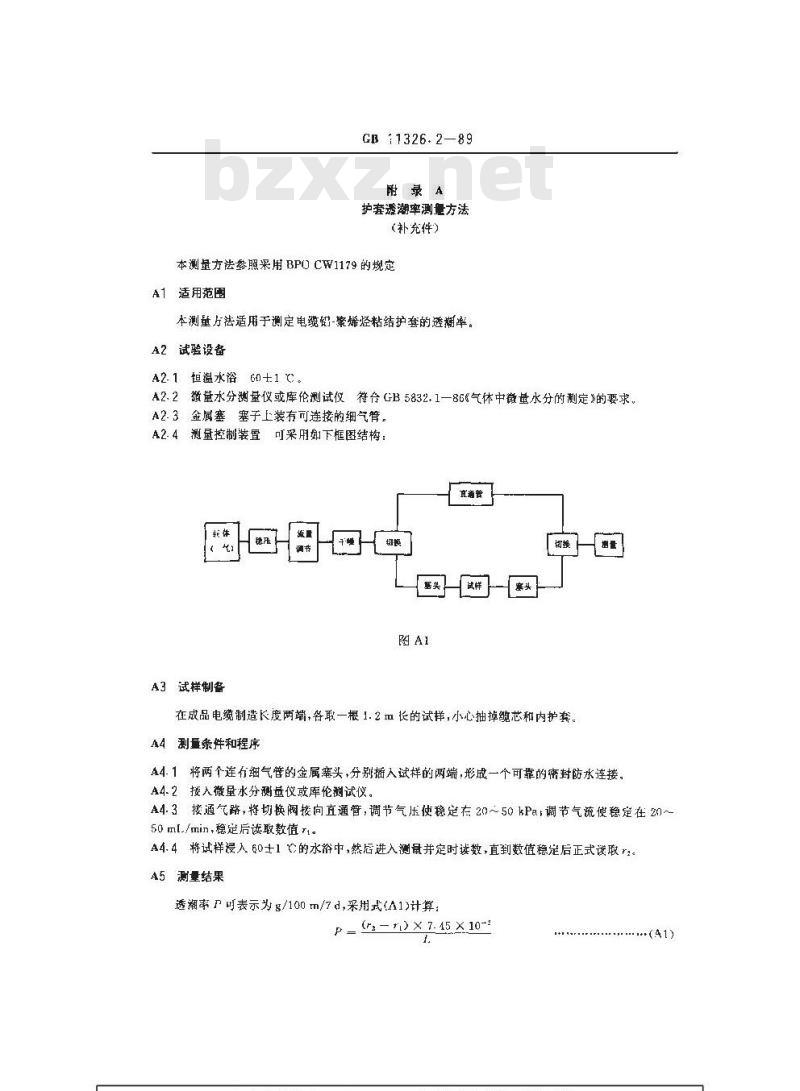

护套透潮率测量方法
(补充件）
本测量方法参照采用BPOCW1179的规定A1适用范围
本测量方法适用于测定电缆铅-聚烯烃粘结护套的透潮率。A2试验设备
A2.1恒温水浴601 r。
A2.2微量水分测量仪或库伦测试仪符合GB5832.1—86气休中微量水分的测定》的要求。A2.3金属塞塞子上装有可连接的细气管，A2-4测量控制装置可采用如下框图结构：直酒管
【烟练
[基头-试样
A3试样制备
在成品电缆制造长度两端，各取一根1.2Ⅱ长的试样，小心抽掉缆芯和内护套，A4剥量条件和程序
A4.1将两个连有细气管的金属塞头，分别插入试样的两端，形成一个可靠的窃封防水连接。A4.2接入微量水分测量仪或库伦测试仪。A4.3接通气路，将切换阀接向直通管，调节气压使稳定存 20～50 kPa;调节气流使稳定在20~50ml./min，稳定后谜取数值t。A4.4将试样浸入60±1的水浴中，然后进入测量并定时读数，直到数值稳定后正式读取r1A5测量结果
透潮率P可表示为g/100m/7d，采用式（A1)计算：P = (r -*) × 7. 45 ×10-2

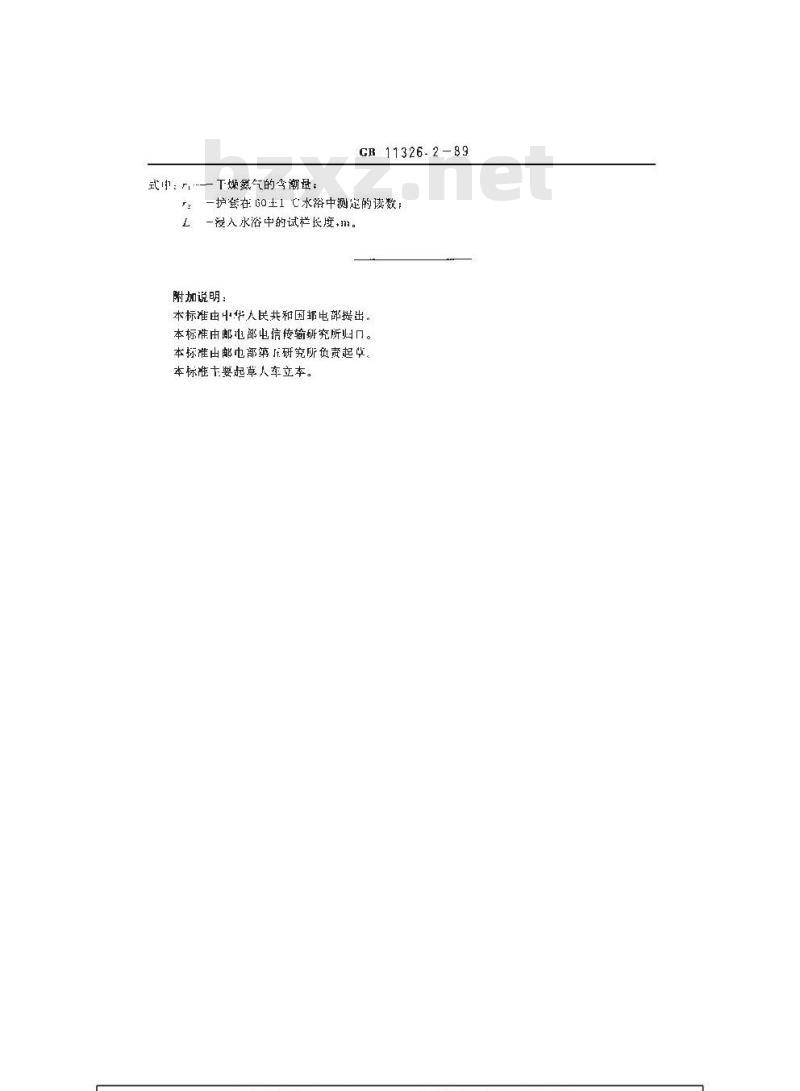

式：-—燥氮气的今潮量；
GR11326.2-89
一护套在G0土1C水浴中测定的读数：L、 -浸入水浴中的试栏长度,m。附加说明：
本标准由中华人民共和国电部提出。本标难由邮电部电信传输研究所归门。本标准由邮电部第正研究所负责起草本标准士要起草人车立本。
