【国家标准(GB)】 颜料密度的测定(用离心机排除夹带空气)

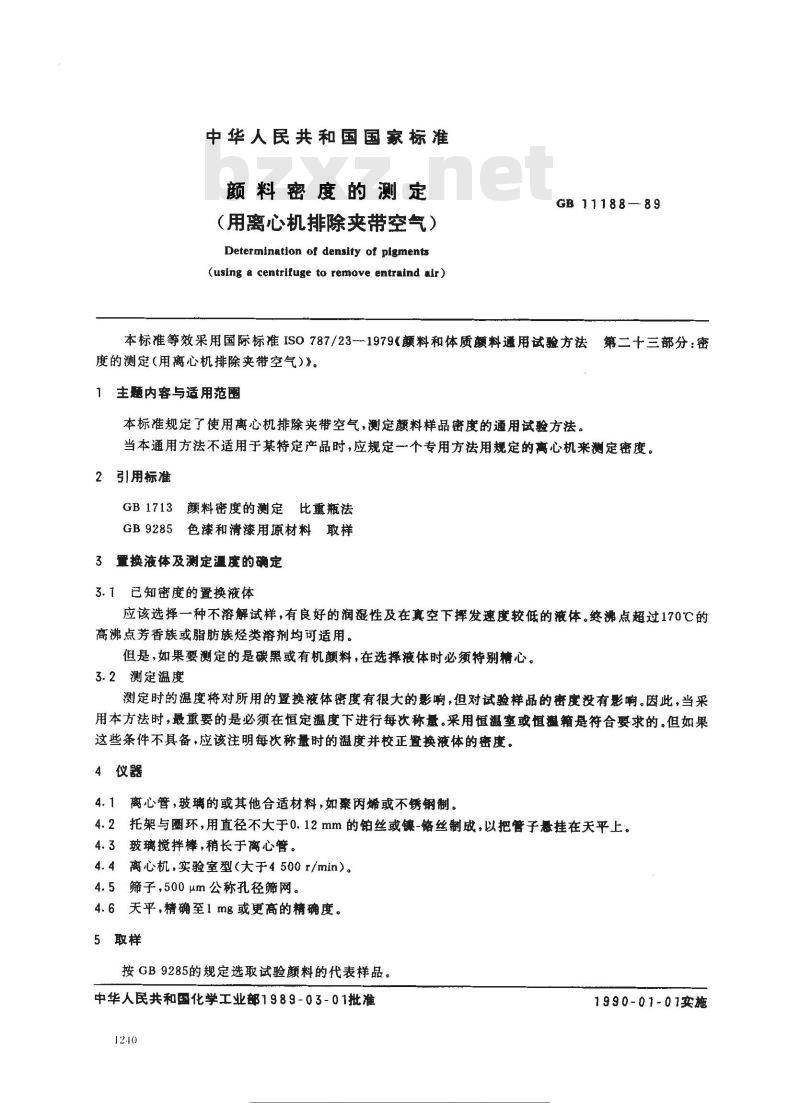

中华人民共和国国家标准
颜料密度的测定
（用离心机排除夹带空气）
Determination of density of pigments(using a centrifuge to remove entraind air)GB 11188—89
本标准等效采用国际标准ISO787/23-1979《颜料和体质颜料通用试验方法第二十三部分：密度的测定（用离心机排除夹带空气）》。1主题内容与适用范围
本标准规定了使用离心机排除夹带空气，测定颤料样品密度的通用试验方法。当本通用方法不适用于某特定产品时，应规定一个专用方法用规定的离心机来测定密度。2引用标准
GB1713颜料密度的测定
比重瓶法
GB9285色漆和清漆用原材料取样3量换液体及测定温度的确定
3.1已知密度的置换液体
应该选择一种不溶解试样，有良好的润湿性及在真空下挥发速度较低的液体。终沸点超过170℃的高沸点芳香族或脂肪族烃类溶剂均可适用。但是，如果要测定的是碳黑或有机颜料，在选择液体时必须特别精心。3.2测定温度
测定时的温度将对所用的置换液体密度有很大的影响，但对试验样品的密度没有影响。因此，当采用本方法时，最重要的是必须在恒定温度下进行每次称量。采用恒温室或恒温箱是符合要求的。但如果这些条件不具备，应该注明每次称量时的温度并校正暨换液体的密度。4仪器
4.1离心管，玻璃的或其他合适材料，如聚丙烯或不锈钢制。4.2托架与圈环，用直径不大于0.12mm的铂丝或镶-铬丝制成，以把管子悬挂在天平上。4.3玻璃搅拌棒，稍长于离心管。4.4离心机，实验室型（大于4500r/min）。4.5筛子，500μm公称孔径筛网。4. 6 天平,精确至1 mg或更高的精确度。5取样
按GB9285的规定选取试验颜料的代表样品。中华人民共和国化学工业部1989-03-01批准1240
标注行业免费卖
1990-01-01实施

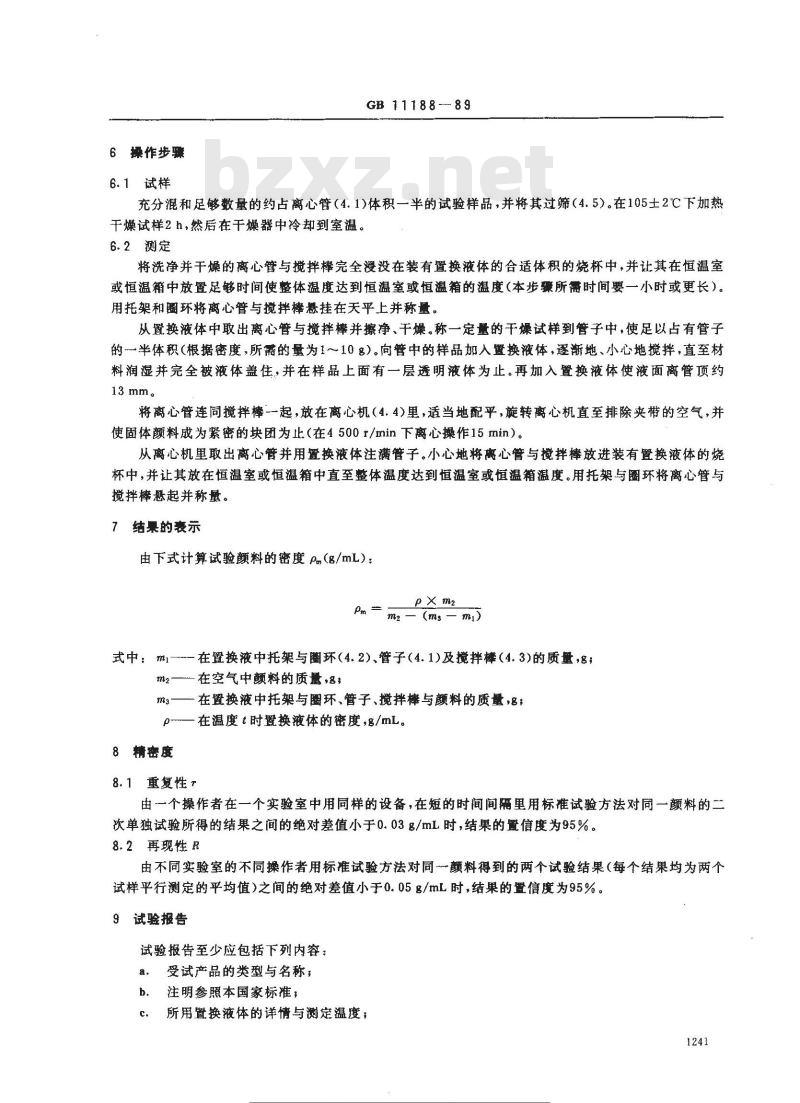

6揉作步骤bZxz.net
6.1试样
GB 11188-89
充分混和足够数量的约占离心管（4.1)体积一半的试验样品，并将其过筛（4.5）。在105土2℃下加热干燥试样2h，然后在干燥器中冷却到室温。6.2测定
将洗净并干燥的离心管与搅拌棒完全浸没在装有置换液体的合适体积的烧杯中，并让其在恒温室或恒温箱中放置足够时间使整体温度达到恒温室或恒温箱的温度（本步骤所需时间要一小时或更长）。用托架和菌环将离心管与搅拌棒悬挂在天平上并称量。从置换液体中取出离心管与搅拌棒并擦净、干燥。称一定量的干燥试样到管子中，使足以占有管子的一半体积（根据密度，所需的量为1～10g）。向管中的样品如人置换液体，逐渐地、小心地搅拌，直至材料润湿并完全被液体盖住，并在样品上面有一层透明液体为止。再加入置换液体使液面离管顶约13mm。
将离心管连同搅拌棒一起，放在离心机（4.4）里，适当地配平，旋转离心机直至排除夹带的空气，并使固体颜料成为紧密的块团为止（在4500r/min下离心操作15min）。从离心机里取出离心管并用置换液体注满管子。小心地将离心管与搅拌棒放进装有置换液体的烧杯中，并让其放在恒温室或恒温箱中直至整体温度达到恒温室或恒温箱温度。用托架与圈环将离心管与搅拌棒悬起并称量。
7结果的表示
由下式计算试验颜料的密度pm（g/mL）：pXm2
pm = m2 - (ms- m)
式中：m1——在置换液中托架与圈环（4.2）、管子（4.1)及搅拌（4.3)的质量，名；m2—在空气中颤料的质量，81
m3—在置换液中托架与圈环、管子、搅拌棒与颤料的质量，名；p-—在温度t时置换液体的密度，g /mL。8精密度
8.1重复性T
由一个操作者在一个实验室中用同样的设备，在短的时间间隔里用标准试验方法对同一颜料的二次单独试验所得的结果之间的绝对差值小于0.03g/mL时，结果的置信度为95%。8.2再现性R
由不同实验室的不同操作者用标准试验方法对同一颤料得到的两个试验结果（每个结果均为两个试样平行测定的平均值）之间的绝对差值小于0.05g/mL时，结果的置信度为95%。9试验报告
试验报告至少应包括下列内容：受试产品的类型与名称，
注明参照本国家标准，
所用置换液体的详情与测定温度；1241
注授摄网v.
标注行业资料免费下载

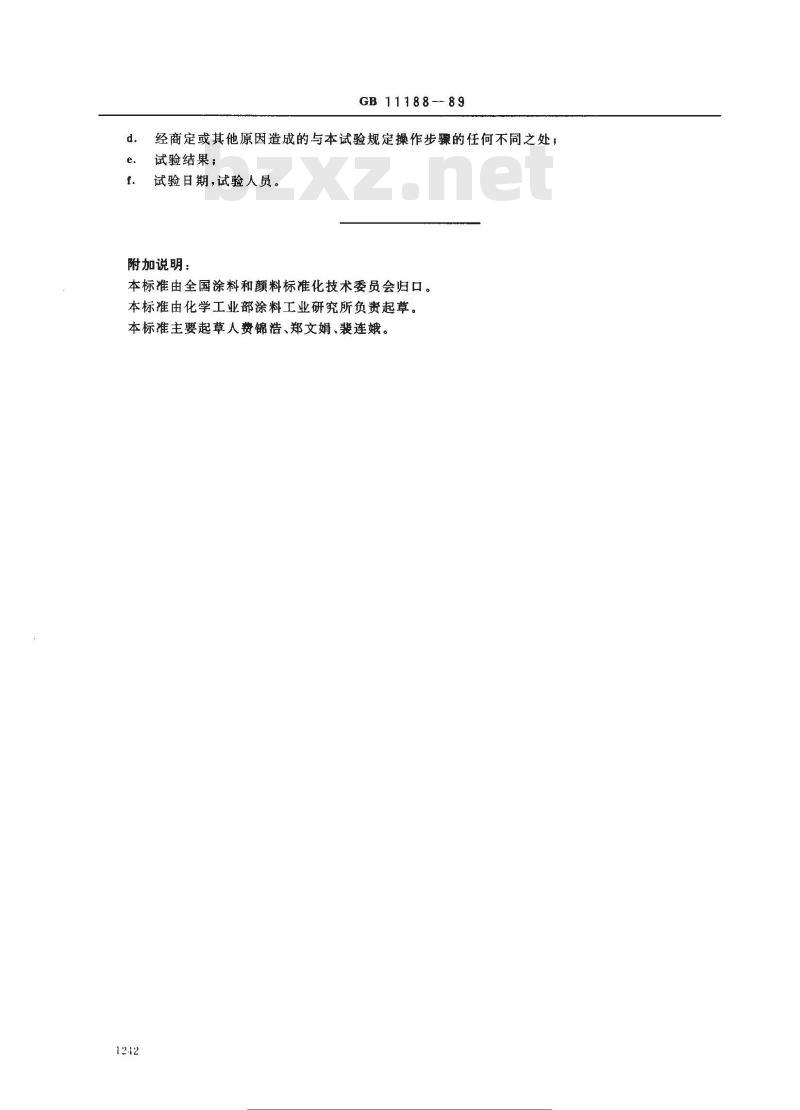

GB11188-89
经商定或其他原因造成的与本试验规定操作步骤的任何不同之处，试验结果；
试验日期，试验人员。
附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由化学工业部涂料工业研究所负贵起草。本标准主要起草人费锦浩、郑文娟、裴连娥。12-12
标准瘦要 y
各炎标准行业资科免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
