【国家标准(GB)】 漆膜弯曲试验(锥形轴)

UDC667.6:620.174

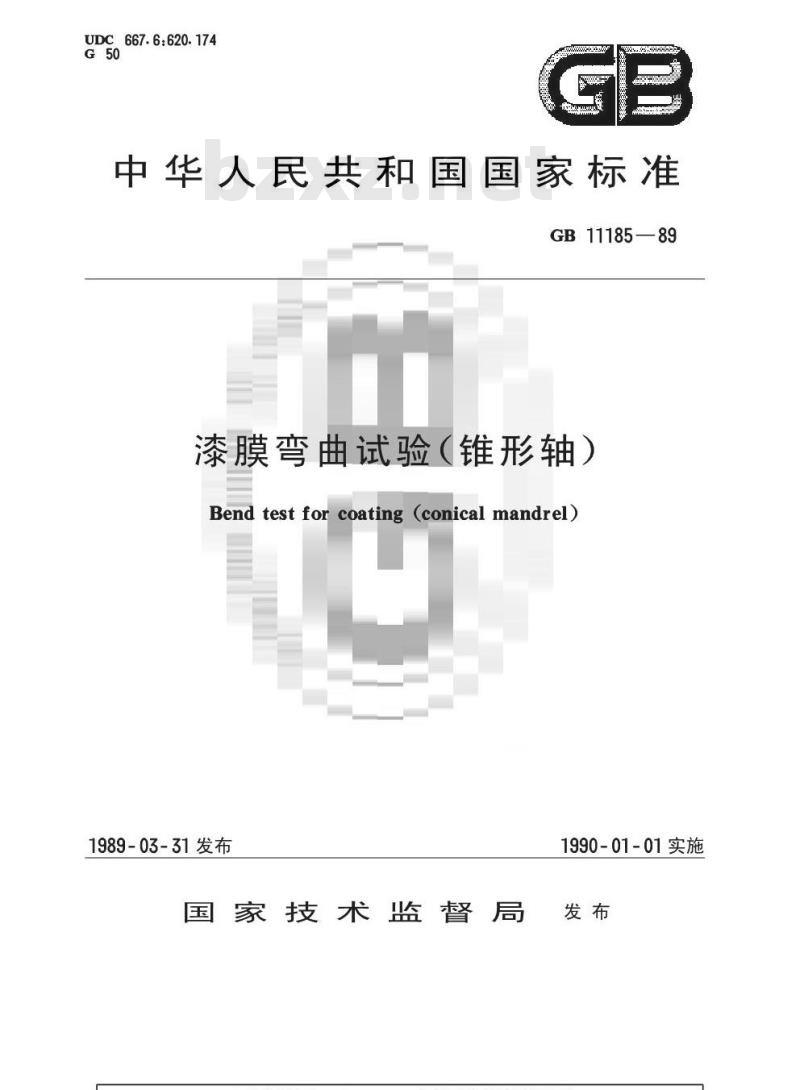

中华人民共和国国家标准
GB11185—89
漆膜弯曲试验（锥形轴）
Bend test for coating(conical mandrel)1989-03-31发布
国家技术监督局
1990-01-01实施
中华人民共和国国家标准
漆膜弯曲试验（锥形轴）
Bend test for coating
(conical mandrel)
本标准等效采用国际标准ISO6860—1984《色漆和清漆-1主题内容与适用范围
GB11185—89
弯曲试验（锥形轴)》。
本标准规定了评价色漆、清漆及有关产品涂层在标准条件下绕锥形轴弯曲时抗开裂或从金属底板上剥离的性能的试验方法。
对多层系统，即可分别测试单涂层，也可以测试整个涂层系统。2引用标准
漆膜一般制备法
GB1727
GB1764
GB3186
GB9271
3仪器
漆膜厚度测定法
涂料产品的取样
色漆和清漆标准试板
仪器如图1所示，试验用的轴应是一种截顶式的锥体。其小端直径d。为3.2mm，大端直径d1为38mm，整个锥体长h为203mm，见图2。锥形轴是水平地安装在一底座上。有有一个夹紧试板的装置。
个带有拉杆的使试板围绕锥形轴弯曲的操作杆。仪器还配图1锥形绕曲测试仪
中华人民共和国化学工业部1989-03-01批准1990-01-01实施
4取样
按GB3186的规定进行。免费标准下载网bzxz
GB11185—89

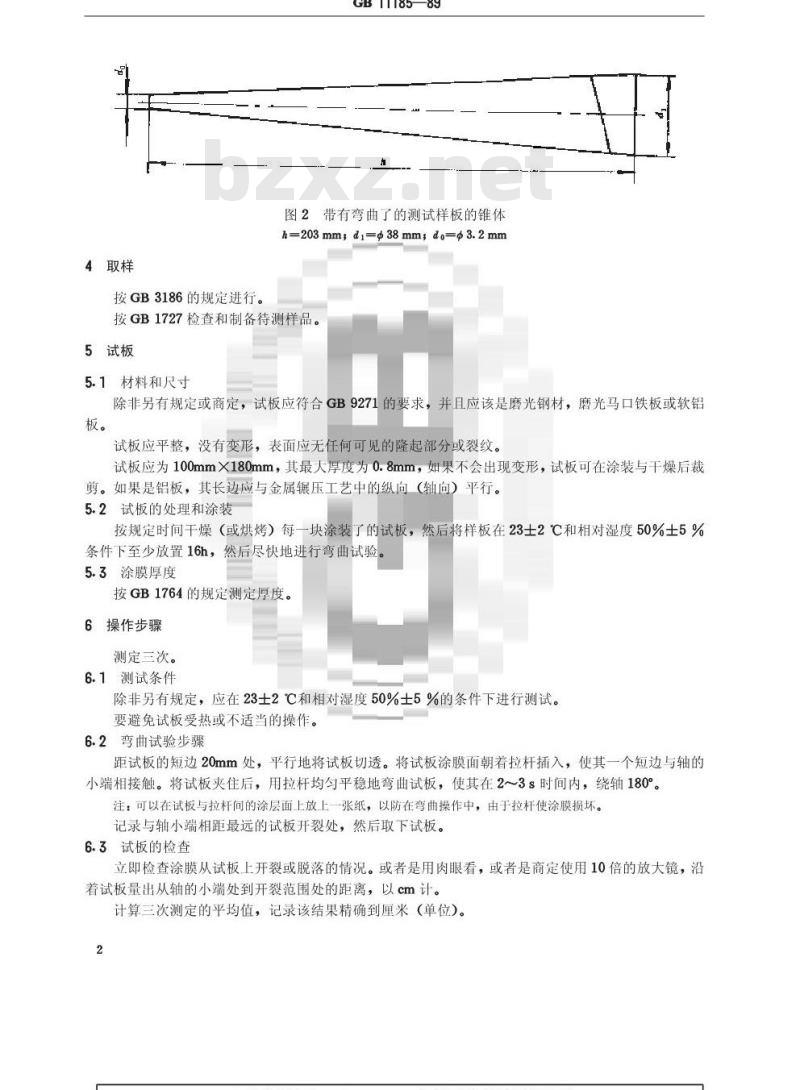

图2带有弯曲了的测试样板的锥体h=203mm,dj-g38mm，do-3.2mm
按GB1727检查和制备待测样品。5试板
5.1材料和尺寸
除非另有规定或商定，试板应符合GB9271的要求，并且应该是磨光钢材，磨光马口铁板或软铝板。
试板应平整，没有变形，表面应无任何可见的隆起部分或裂纹。试板应为100mm×180mm，其最大厚度为0.8mm，如果不会出现变形，试板可在涂装与干燥后裁剪。如果是铝板，其长边应与金属辗压工艺中的纵向（轴向）平行。5.2试板的处理和涂装
按规定时间干燥（或烘烤）每一块涂装了的试板，然后将样板在23士2℃和相对湿度50%士5%条件下至少放置16h，然后尽快地进行弯曲试验。5.3涂膜厚度
按GB1764的规定测定厚度。
6操作步骤
测定三次。
6.1测试条件
除非另有规定，应在23士2℃和相对湿度50%士5%的条件下进行测试。要避免试板受热或不适当的操作。6.2弯曲试验步骤
距试板的短边20mm处，平行地将试板切透。将试板涂膜面朝着拉杆插入，使其一个短边与轴的小端相接触。将试板夹住后，用拉杆均匀平稳地弯曲试板，使其在2～3s时间内，绕轴180°。注：可以在试板与拉杆间的涂层面上放上一张纸，以防在弯曲操作中，由于拉杆使涂膜损坏。记录与轴小端相距最远的试板开裂处，然后取下试板。6.3试板的检查
立即检查涂膜从试板上开裂或脱落的情况。或者是用肉眼看，或者是商定使用10倍的放大镜，沿着试板量出从轴的小端处到开裂范围处的距离，以cm计。计算三次测定的平均值，记录该结果精确到厘米（单位）。2

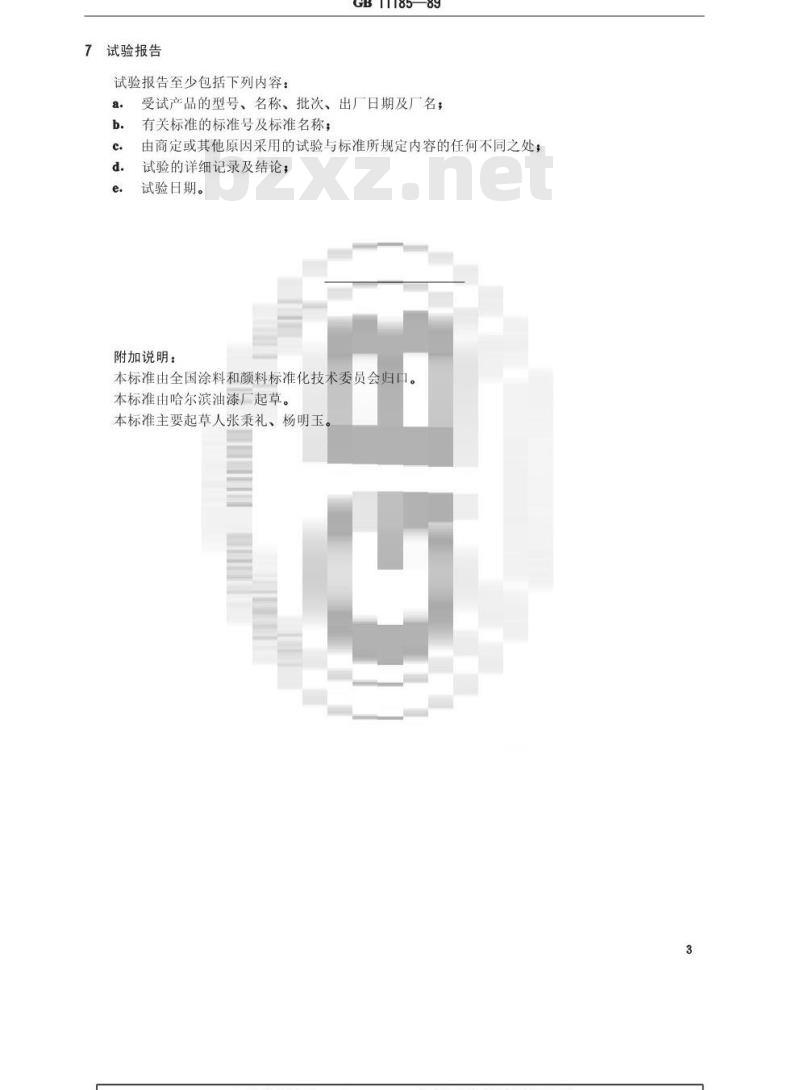

试验报告
试验报告至少包括下列内容：
GB11185—89
受试产品的型号、名称、批次、出厂日期及厂名；有关标准的标准号及标准名称；由商定或其他原因采用的试验与标准所规定内容的任何不同之处；试验的详细记录及结论；
试验日期。
附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由哈尔滨油漆厂起草。
本标准主要起草人张秉礼、杨明玉，3
