【国家标准(GB)】 塑料 丙烯腈-丁二烯-苯乙烯 (ABS) 模塑和挤出材料 第2部分:试样制备和性能测定

ICS83.080.20
中华人民共和国国家标准
GB/T20417.2—2006
丙烯晴-丁二烯-苯乙烯（ABS）
模塑和挤出材料
第2部分：试样制备和性能测定
Plastics-Acrylonitrile-butadiene-styrene(ABS)moulding and extrusion materials-Part 2:Preparation of test specimens and determination of properties（ISO2580-2:2003.MOD）
2006-01-23发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-11-01实施
GB/T20417.2—200

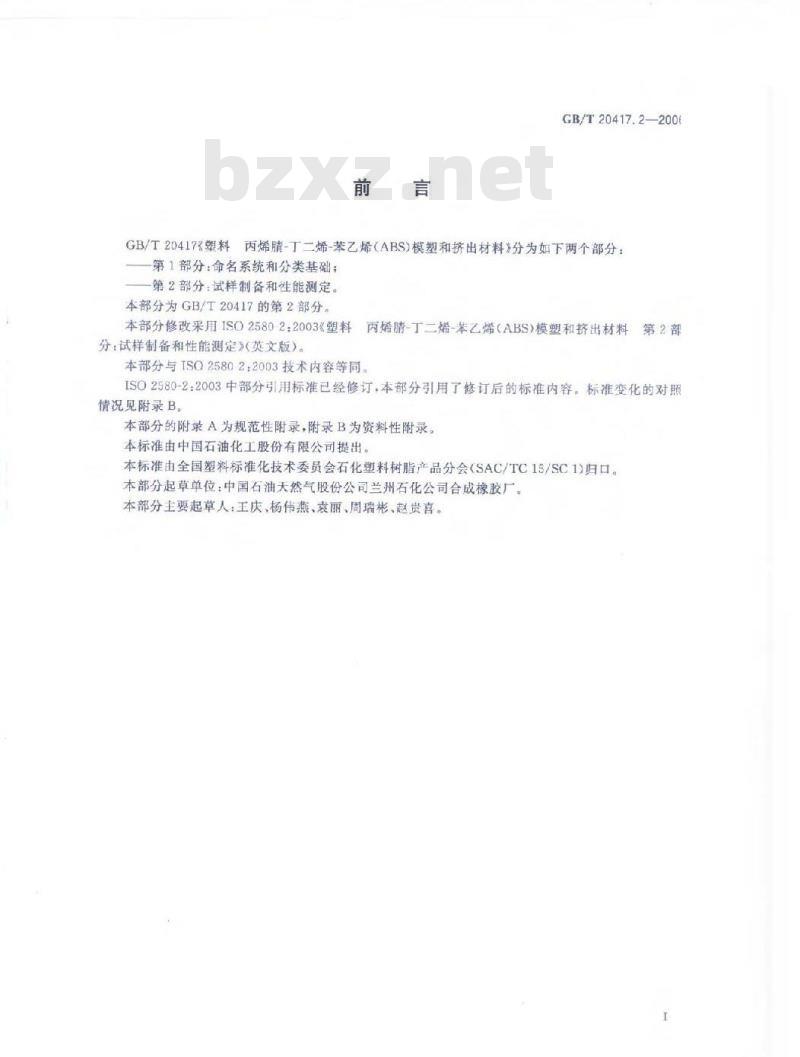

GB/T20417塑料丙烯睛-丁二烯-苯乙烯（ABS）模塑和挤出材料》分为如下两个部分：第1部分：命名系统和分类基础：第2部分：试样制备和性能测定。本部分为GB/工20417的第2部分。丙烯睛-丁二烯-苯乙烯（ABS）模塑和挤出材料第2部本部分修改采用ISO2580-2：2003《塑料分：试样制备和性能测定》（英文版）。本部分与TSO25802：2003技术内容等同。ISO2580-2：2003中部分引用标准已经修订，本部分引用了修订后的标准内容。标准变化的对照情况见附录B。
本部分的附录A为规范性附录，附录B为资料性附录。本标准由中国石油化工股份有限公司提出。本标准由全国塑料标准化技术委员会石化塑料树脂产品分会（SAC/TC15/SC1）归口。本部分起草单位：中国石油天然气股份公司兰州石化公司合成橡胶厂。本部分主要起草人：王庆、杨伟燕、袁丽、周瑞彬、赵贵喜。1范围
GB/T20417.2—2006

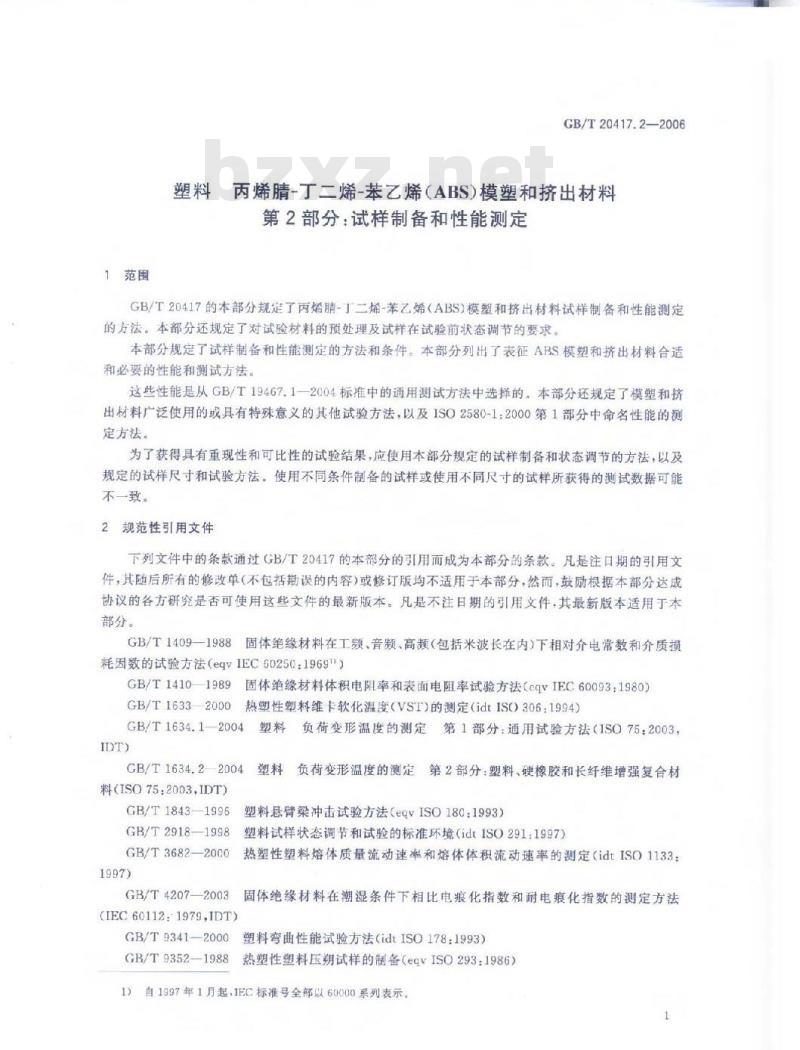

塑料丙烯晴-丁二烯-苯乙烯（ABS模塑和挤出材料第2部分：试样制备和性能测定
GB/T20417的本部分规定了丙烯-丁二烯-苯乙烯（ABS）模塑和挤出材料试样制备和性能测定的方法。本部分还规定了对试验材料的预处理及试样在试验前状态调节的要求。本部分规定了试样制备和性能测定的方法和条件。本部分列出了表征ABS模塑和挤出材料合适和必要的性能和测试方法。
这些性能是从GB/T19467.1—2004标准中的通用测试方法中选择的。本部分还规定了模塑和挤出材料广泛使用的或具有特殊意义的其他试验方法，以及ISO2580-1：2000第1部分中命名性能的测定方法。
为了获得具有重现性和可比性的试验结果，应使用本部分规定的试样制备和状态调节的方法，以及规定的试样尺寸和试验方法。使用不同条件制备的试样或使用不同尺寸的试样所获得的测试数据可能不一致。
2规范性引用文件
下列文件中的条款通过GB/T20417的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1409一1988固体绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损耗因数的试验方法（eqvIEC60250：19691）GB/T1410—1989固体绝缘材料体积电阻率和表面电阻率试验方法（cgvIEC60093：1980）GB/T1633—2000热塑性塑料维卡软化温度（VST）的测定idtISO306：1994）GB/T1634.1—2004塑料负荷变形温度的测定第1部分：通用试验方法（ISO75：2003，IDT)
GB/T1634.2-2004塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料(ISO75.2003IDT)
GB/T1843—1996
塑料悬臂梁冲击试验方法（eqvISO180：1993）GB/T2918—1998
塑料试样状态调节和试验的标准环境（idtISO291:1997)GB/T3682—2000
热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO1133：1997)
GB/T4207—2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112:1979,IDT)
GB/T9341—2000
塑料弯曲性能试验方法（idtISO178：1993）GB/T9352—1988热塑性塑料压朔试样的制备（eqvISO293：1986）自1997年1月起，IEC标准号全部以60000系列表示。1）
GB/T20417.2—2006
GB/T16867—1997
聚苯乙烯和丙烯睛-丁二烯-苯乙烯树脂中残留苯乙烯单体的测定气相色GB/T17037.1—1997
热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样的制备（idtISO294-11996）GB/T19466.12004
GB/T17037.3—2003
3:2002.IDT)
GB/T19466.2—2004
11357-2:1999,IDT)
GB/T19467.1—2004
1998,ID)
ISO 62:1999
ISO179-1:2000
ISO527-1.1993
ISO527-1:1993/
ISO527-2:1993
差示扫描量热法（DSC）第1部分：通则（ISO11357-1：1997IDT）塑料
热塑性塑料材料注塑试样的制备第3部分：小方试片（ISO294差示扫描量热法（DSC）
第2部分：玻璃化转变湿度的测定（ISO塑料可比单点数据的获得和表示第1部分：模塑材料（ISO10350-1：水的测定
塑科管支梁冲击性能的测定
第1部分，非仪器神击试验
拉伸性能的测定第1部分通则
塑料 拉伸性能的测定第工部分通则拉伸性能的测定
ISO527-2:199/Co
1:1994
技术勘误表1
150899-1:2006
ISO1183:198
技术斯误表1
2部分：模塑和拼出材料的试验条件塑料拉伸性能的测定
第2部分：模塑和挤出材料的试验条件第1部分：拉伸撬变
蜗变性能的测定
非泡沫塑料密度和相对密度的测定方法P格胶
氮含量的测查免费标准bzxz.net
生天然橡胶和橡胶乳胶、天然橡胶乳胶ISO1655:199
二烯/苯乙烯（ABS）模塑和挤出材料ISO2580-1:2000
丙烯晴/丁
第1部分：命名系统和
分类基础
ISO2818:1994
ISO3167:1994
ISO4581:1994
ISO4589-2:1996
用机加工法制备试箱
多用途试样
苯乙烯/丙烯案物
ISO8256:1990
IEC60243-1:1998
残留内烯睛单体含量的测定
用氧指数法测定燃烧件
我供冲击性能的测定
第2部分，室温试验
固体绝象材科电气强度试验方法工频下试验IEC60296：1982用于变压器及开关设备的新的矿物绝缘油规范气相色谱法
IEC60695-11-10：1999着火危险燃烧试验第11-10部分：50W水平和垂直火焰的试验方法3试样制备
无论是注塑还是压塑，使用相同的条件和步骤制备试样是非常必要的，表3和表4给出了每种试验方法的条件。表中试样制备一列中，字母M表示注塑，Q表示压塑。制样前，材料应保存在防潮的容器中。填充或增强材料的湿含量用含水的质量占混合料总质量的质量分数表示。3.1模塑前材料的处理
模塑前，材料应在合适的条件下干燥，以制备无表面缺陷的试样。3.2注塑
注塑试样按GB/T17037.1—1997或GB/T17037.3—2003规定进行，并使用表1规定的条件。2
3.3压塑
压塑试片按GB/T9352—1988规定进行，试片的压塑条件见表2GB/T20417.2-—2006
用于性能测定的试样，应使用冲切的方法或按1S02818：1994的规定采用机加工方法从压塑试片上制得。
试样的注塑条件
阻燃级
通用级和耐热级
熔体温度/
CHINA
阻燃级
压力/MPa
模具温度/℃
试样的压塑条件
时间/mn
时间/
5±！
平均注射速度/（mm/s）
200±100
200±100
平均冷却速
率（/min）
全压压力/
脱模温度/
通用级和耐热级
试样状态调
2能和热性能的试样，在或验前应干燥并保存在 23℃±2℃的干样器中。其他试样用于测定济
的状态调节应接
T2918-1998的规定进行。状态调节的条件为温度：23℃2℃，相对湿度：50%土10%，时间至少16h。
性能测定
ABS模塑和挤出材料性能的测定和数据表示应使用GB/T19467.1-2004列出的标准、附加说明和注释。除非表3和表有特别的规定，所有试验都应在GBT29181998规定的标准试验环境下进行，温度23℃±2℃，相料谨度50%±10%。表3引自GB/T194672004，所列性能适合于ABS模塑和折出材料。这些性能对于不同的热塑性塑料数据的比较是有用的
表4所列性能是表3未涉及到的，在表征ABS模塑和挤出材料时广泛应用的或具有特殊意义的性能。
流变性能
熔体质量流动速率
熔体体积流动速率
力学性能
一般性能和试验条件
试样类型及尺寸/
GB/T3682—-2000
模塑料
g/10min
ent/10mi
试验条件和附加说明
220/10kg
GB/T20417.2—2006
拉伸弹性模量
拉伸屈服应力
拉伸属服应变
拉仲断裂标称应变
50%应变时应力
拉仲断裂应力
拉伸断裂应变
拉伸蟠变模量
弯曲模量
弯曲强
简支梁冲击强度
简支梁缺口冲击
拉伸缺口冲击强度
热性能
玻璃化转变温度
负荷变形温度
维卡软化温度
燃烧性
氧指数
电性能
ISO527-1:1993
ISO527-2:1993
ISO899-1:2003
GB/T93412000
ISO179-1:2000
ISO8256:1990
表3（续）
试样类型及尺寸/试样
ISO3167
A型试样
80×10×4
80×10×4
80×10×4
机加工V形
献口.r=0.25
80X10×4
机加工双V形
缺口，r=1
GB/T19466.1—2004
GB/T19466.22004
GB/T1634.12004
GB/T1634. 2—2004
T50/50GB/T1633-2000
B50/3IEC60695-11-10,1999
ISO4589-2:1996
模塑料
80×10×4
10×10X4
(ISO3167A型
试样中间部分）
125×13X3
80X10X4
mm/min
试验条件和附加说明
试验速度1mm/min
有屈服断裂时：
试验速度50mm/min
无届服断裂时：
eg10%，试验速度5mm/min
单>10%，试验速度50mm/min
应变<0.5%
试验速度2mm/min
侧向冲击
记录破坏方式
仅在得不到简支梁缺口冲击
强度时使用此法
氮气流量50mL/min，升温速
牵10℃/min
在贯层向施加
Bs祛：使用50N的力升温速
率为50℃/h
记录燃烧等级，V-0V-1,V-2.
HB40或HB75
步骤A.顶部点火
相对介电常数
介质损耗因数
体积电阻率
表面电阻率
电气强度
相比电痕化指数
其他性能
吸水性
5.3帮度
GB/T1409—1988
GB/T1410—1989
注：M=注塑，Q-压塑。
TEC60243-1:1998
表3（续）
试样类型及尺寸/
60×>60X2
6060X2
15×≥15×4
（ISO3167A型
GB/T4207-2003
样肩部）
ISO62.1999
ISO1183:1987
5060X1
ISO3167A型
样中间部分
GB/T20417.2—2006
试验条件和附加说明
补偿电极边缘效
应，试样应足够宽
以防止沿表面
1min值
使用长50mm，宽
1mm~2mm的接
触线电极，间隔
用直径20mm的球面电极浸
人EC60296规定的变压油，
采用2kV/s的升压速度
用溶液A
23℃水中饱和值
温度23℃，相对湿度50%环境
下的平衡值
对于含有低量N-苯基马来酰亚胺的耐热级材料，在220℃，10kg条件下，当聚合物的残留物粘到料简内壁或MFR/MVR值无重现性时，推荐使用240℃，10kg的试验条件。而在240℃，10kg条件下，当聚合物的残留物粘到料简内壁或MFR/MVR值无重现性时推荐使用265℃，10kg的试验条件。表4对ABS模塑和挤出材料有特别意义的附加性能和试验条件性
力学性能
悬臂梁冲击强度
其他性能
残留苯乙烯单体含量
残留丙烯睛含量
2.3结合丙烯睛含量
注，M-注塑.Q-压塑。
GB/T1843-1996
GB/T168671997
ISO4581:1994
ISO1656,1996
试样类型及尺寸/试样
80×10×4
模塑料
试验条件和附加说明
见附录A
GB/T20417.2—2006
A.1原理
附录A
（规范性附录）
ABS连续相中结合丙烯睛含量的测定从分散相中分离连续相中非接枝树脂，测定这种树脂的氮含量，并计算连续相中丙烯含量。A.2步骤
A.2.1用n-已烷预萃取
在Sxhlet萃取器中用n-已烷萃取干燥的样品颗粒（颗粒大小约为3.mm×3mm×3mm）约80h，这段时间内将除去抗氧剂和润滑剂等添加剂。然后在60℃的真空下干燥残留物至少2h。A.2.2用丙酮萃取
取A.2.1中得到的残留物1.2g，在室温下用50cm丙酮萃取24h，其间应偶尔给以振荡。用离心分离的方法将树脂清液从不溶的残留物中分离出来，在20.000r/min的转速下，运转40min已足够了。用丙酮萃取残留物几次并经离心分离。将这种溶液倒人10倍体积的一10℃甲醇溶液中即可得到此非接枝树脂沉淀物，60℃真空下干燥沉淀树脂A.2.3结合丙烯腈含量
沉淀树脂中的氮含量（质量分数）e（N）用ISO1656中规定的Kjeldahi半微量法测定。ABS连续相中结合丙烯腈的含量w(AN)（质量分数）用公式（A.1）由氮含量计算，用质量分数表示。(AV)=3.79(N)
式中：
氮含量：
379—丙烯（C,H,CN)和氮相对分子质量的比。A.3其他方法
结合丙烯睛的含量也可用热解/高温导热率的方法测定。.
..（A.1)
（资料性附录）
GB/T20417.2—2006
本部分规范性引用标准与IS02580-2:2003引用标准的对照表B.1给出了本部分规范性引用标准与ISO2580：2003引用标准的对照一览表表B.1
本部分规范性引用标准与IS02580-2:2003引用标准的对照本部分规范性引用标准
GB/T1409—1988(eqvIEC60250:1969)GB/T1410—1989(cqvIEC.60093.1980）GB/T1633—2000(idt1S0306,1994)GB/T1634.1—2004(ISO/FDIS75-1:2C03.IDT)GB/T1634.2—2004(ISO/FDIS75-2:2003,IDT)GB/T1843
1996(eq15180.1993)
GB/T2918-1998(idtISO291:1997)GB/T3682—2000(idtISO1133:1997)GB/T4207—2003(IEC60112.1979,IDT)GB/T9341—2000(idtISO178:1993)GB/T9352—1988(cqvISO293:1986)GB/T16867-1997
GB/T17037.1—1997(idtISO294-1:1996)GB/T17037.3—2003(idt294-3:2002）GB/T19466.1-2004(ISO11357-11997.IDT)GB/T19466.22004(ISO11357-2:1999IDT)GB/T19457,1—2004(ISO10350-1:1998.IDT)ISO62:1999
ISO179-12000
ISO527-1:1993及ISO527-1:1993/Cor.1.1994ISO527-2.1993及ISO527-2.1993/Cor.1.1994ISO899-1:2003
ISO1183:1987
ISO1656:1996
ISO 2580-1:2000
ISO2818:1994
ISO3167.2002
ISO 4581:1994
ISO2580-2：2003引用标准
IEC60250:1969
IEC60093:1980
ISO306：1994
ISO75-2:1993
ISO180:1993
ISO1133:1997
TEC60112:1979
ISO.178:1993
ISO293:1986
ISO2561:1974
ISO294-1:1996
ISO11357-2,1999
ISO10350:1993
ISO62:1980
ISO179:1993
ISO 527-2:1993
ISO527-4:1997
ISO899-1.1993
ISO2818:1980
ISO.3167,1993
GB/T20417.2-—2006
ISO4589-2:1996
ISO8256.1990
IEC60243-1:1998
IEC60296:1982
表B.1（续）
本部分规范性引用标准
IEC60695-11-10:1999
1SO2580-2.2003引用标准
ISO4589:1984
IEC60243-1:1998
IEC60296:1982
我国国家标准采用溶液注人法和顶空法测定PS和ABS中残留萃乙烯单体，避免了沉淀法中由于溶剂和沉淀剂的存在影响有关组分的准确测定，版权专有
侵权必究
书号：155066·1-28297
GB/T20417.2-2006
定价：
中华人民共和国
国家标准
丙烯-丁二烯-苯乙烯（ABS）
模塑和挤出材料
第2部分：试样制备和性能测定
GB/T20417.2—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社奉皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数16千字
2006年11月第一版 2006年11月第一次印刷*
书号：155066·1-28297
定价10.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
