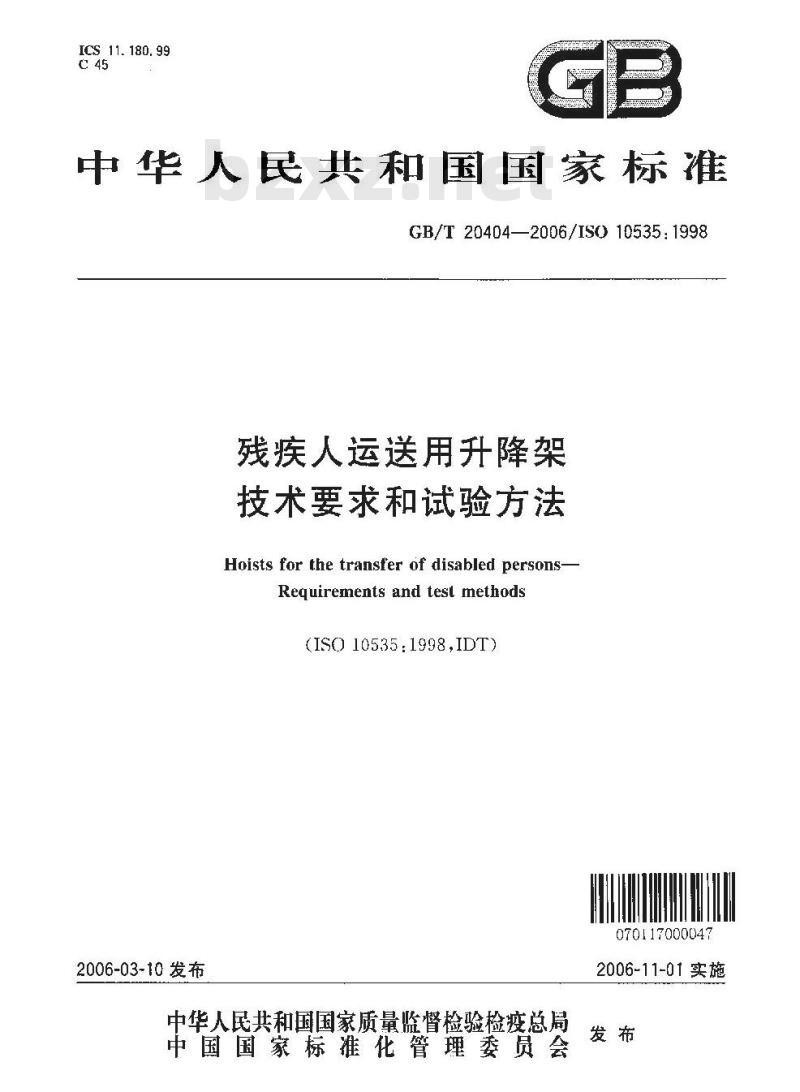

【国家标准(GB)】 残疾人运送用升降架 技术要求和试验方法

ICS 11. 180. 99
中华人民共和国国家标准
GB/T 20404—2006/IS010535:1998残疾人运送用升降架
技术要求和试验方法
Hoists for the transfer of disabled persons-Reguirenents and test methods(IS0 10535:1998,IDT)
070117000047
2006-03-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-11-01实施

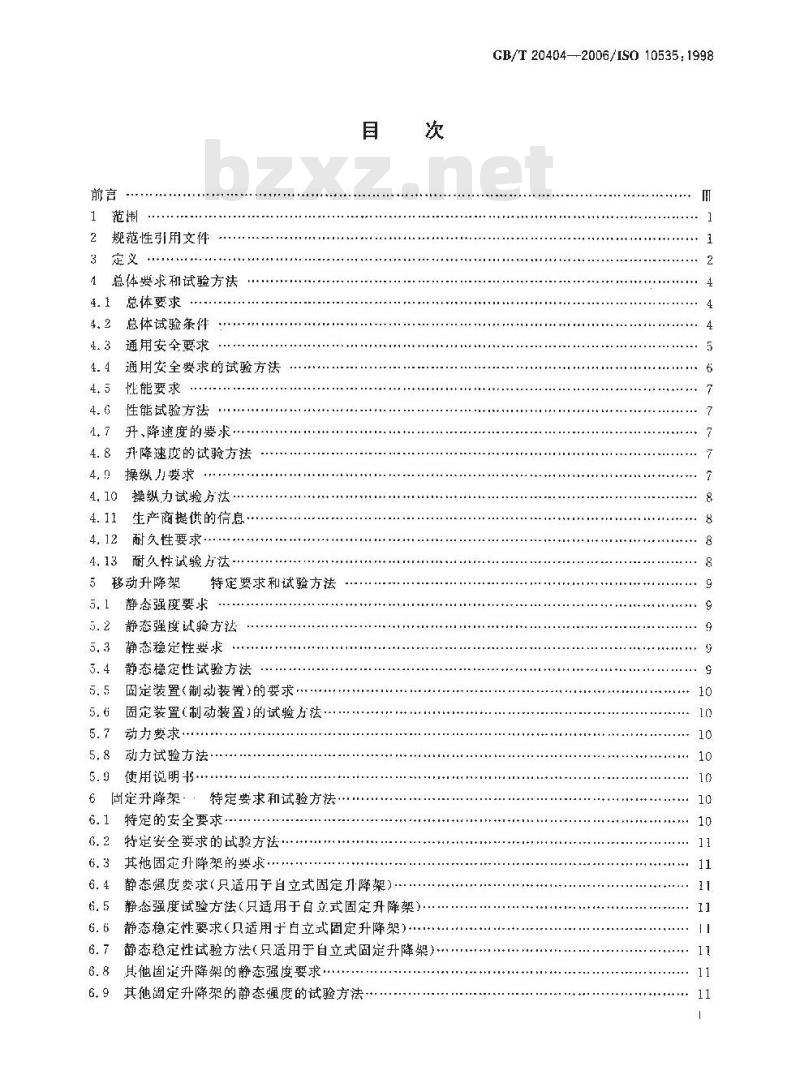

规范性引用文件
总体要求和试验方法
总体要求
总体试验条件
通用安全要求
通用安全要求的试验方法
性能要求
性能试验方法
升降速度的求…
升降速度的试验方法
4.9操纵力要求
4.10操纵力试验方法·
生产商提供的信息
耐久性要求
耐久性试验方法
5移动升降架
特定要求和试验方法
静态强度要求
静态强度试验方法
静态稳定性要求
静态稳定性试验方法
固定装置制动装置)的要求，
固定装置（制动装置)的试验方法：动力要求
动力试验方法
使用说明书
6固定升降架特定要求和试验方法6.1特定的安全要求
特定安全要求的试验方法
6.3其他固定升降架的要求·
静态强度要求只适用于自立式固定几降架)..6.4
静态强度试验方法（只适用于自立式固定升降架）6.5
6.6静态稳定性要求（只适用十白立式固定升降架)6.7静态稳定性试验方法（只适用于自立式固定升降架）)6.8其他固定升降架的静态强度要求6.9其他固定升降架的静态强度的试验方法GB/T 20404—2006/IS0 10535:19988

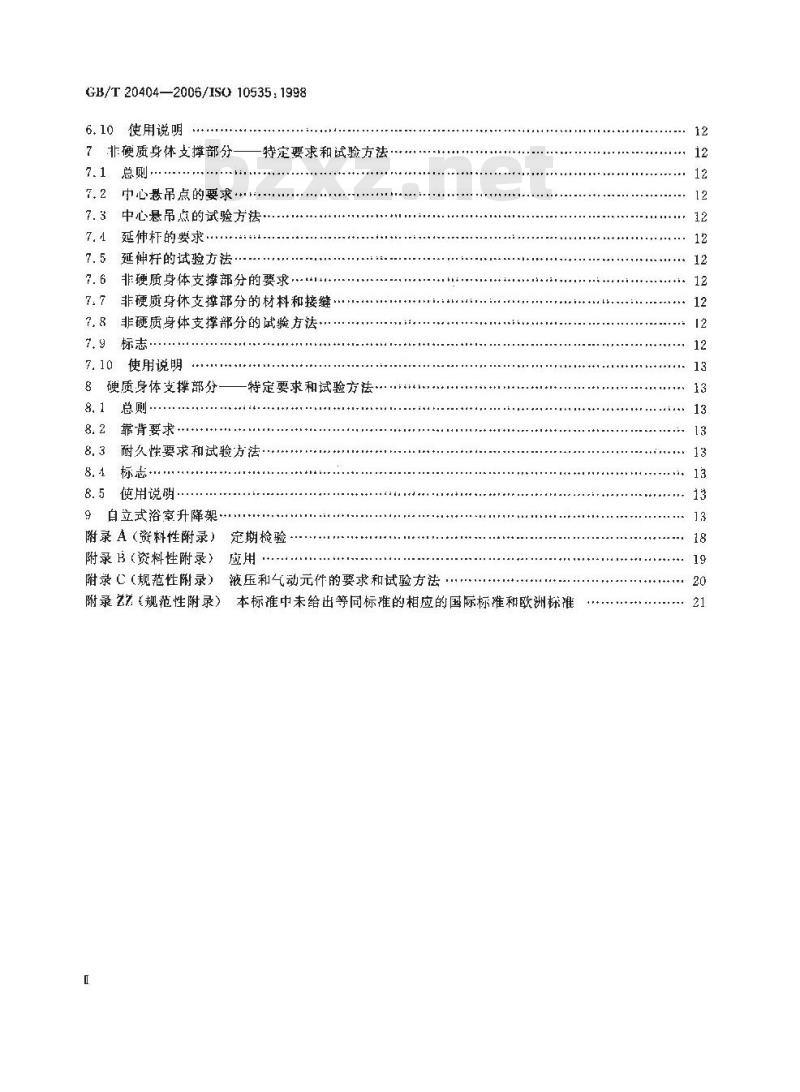

GB/T 20404—2006/1SO 10535:19986.10使用说明
7非硬质身体支撑部分一
一特定要求和试验方法·
7.1总则
7.2中心悬吊点的要求
7.3中心悬吊点的试验方法·
7.4延伸杯的要求
7.5延伸杆的试验方法
7.6非硬质身体支撑部分的要求…了.？非硬质身体支撑部分的材料和接缝7.8非硬质身体支撑部分的试验方法·7.9标志·
使用说明
硬质身体支撑部分
8.1总则
8.2靠背要求
特定要求和试验方法，
8.3耐久性要求和试验方法·….8.4标志·
8.5使用说明
9自立式浴室升降架
附录A（资料性附录）定期检验
附录（资料性附录）应用
附录C（规范性附录）液压和气动元件的要求和试验方法附录规范性附录）本标准中未给出等同标准的相应的国际标准和欧洲标准12

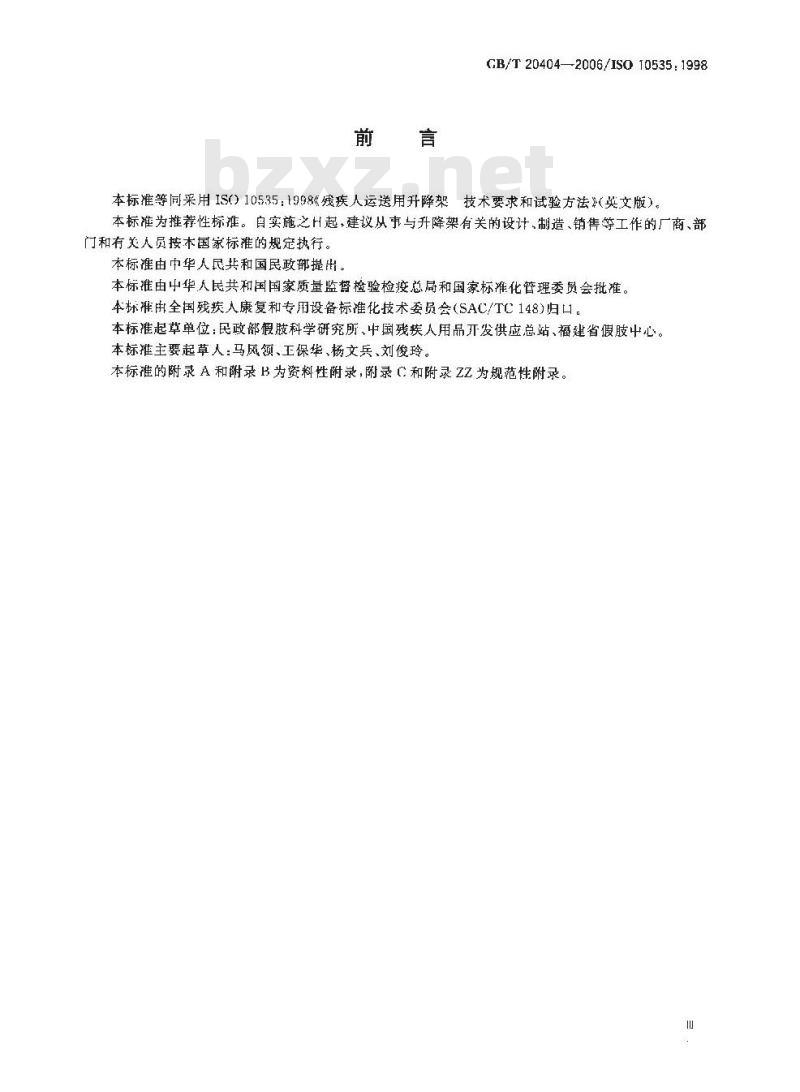

GB/T20404—2006/ISO10535:1998本标准等同采用IS(）10535：1998《残疾人运送用升降架技术要求和试验方法（英文版）。本标准为推荐性标准。自实施之H起，建议从事与升降架有关的设计、制造、销售等工作的厂商、部门和有关人员按本国家标准的规定执行。本标由中华人民共和国民政部提出：本标准由中华人民共和国国家质量监督检验检疫总局和国家标准化管理委员会批准。本标准由全国残疾人康复和专用设备标准化技术委员会（SAC/TC148)归口本标准起草单位：民政部假肢科学研究所、中国残疾人用品开发供应总站、福建省假肢中心。本标雅主要起草人：马风领、工保华、杨文兵、刘俊玲。本标准的附录A和附录H为资料性附录，附录C和附录ZZ为规范性附录。1范圈
GB/ 20404-2006/IS0 10535:1998残疾人运送用升降架主
技术要求和试验方法
本标准规定的技术要求和试验方法适用于GB/T16432一2004残疾人运送用升降架及其身体支撑部分。免费标准下载网bzxz
123603
带吊索座的移动升降架
带硬质座的移动升降架
12 36 06
12 36 09
升降手推车
安装在墙上、地板和（或)大花板上的固定升降架12 3612
固定、安置在另一个产品上的升降架12 36 15
123618固定式自文.升降架
123621降架的身体支撑部分
本标谁不适用下楼层之间运送人的装置。本标准不包括升降架和身体支撑部分老化或腐蚀的试验方法。本标雅对被升降的残疾人及使用升降架的扩理者的要求均做了规定2规范性引用文件
下列文件中的条款通过木标的引用而成为本标推的条款：凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本标准.然而·鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB9706.11995医用电气设备第1部分：安全通用要求（EN60601-1：1998,IDT）GB/T16432：2004残疾人辅助器具分类和术语（[SO9999：2002,1D)T)IS03741：1998声学—噪山源功率级测定---混响室宽频声源精密法（GB/T6881.1—2002，IDT ISO 3741:1999)
ISO3744：1958声学—噪声源声功率级测定一反射平面上自由场的T程法（GB/T3767--1996.erv IS0 3741:1994)
ISO3758纺织品使用说明的图形符号（GB/T8685—1988,EQVISO/DP3758/5--85）DIN2413钢管第1部分：压力管设计第2部分：压力管弯头和弯管的设计机械安牟一基本概念、一般设计原理第1部分;基本术语方法学FN 292
第2部分：技术原理和规范
机械安金·人类工效学原理第1部分：术语和一般原理EV 614-1
E>853橡胶软管和软管组件一金属丝增强的波压型--规范EN854橡胶软管和软管组件--织物增强的液压型一规范FN 980医疗器械标签用图形符号EN1021I：1993装潢家具的可燃性评价-第1部分：火源：燃着的香烟医疗器械生产商提供的信息
EN 1041
医疗器械一风险分析
EN1441［
FN 60601-1-2电磁兼容性一要求和试验方法PrEN12182:1997残疾人辅助器具要求和试验1
GB/T 20404—2006/ISO 10535:19983定义
本标准采用如下定义。
adversecondition
恶劣情况
连续性试验或错误操作下最可能发生破环的情形。3.2
护理者attendant
操作升降架的人，不是被升降的人。3.3
靠背backrest
升降架中支撑被升降、移动或运送人的背部的部分（如吊索、座、担架等）及相关附件。3.4
向后backwards
与前进方向相反。
身体支撑部分
bodysupportunit
升降架中用丁支撑被升降、移动或运送人的部分（如吊索、座、担架等）及相关附件。·
安装在天花板上的升降架ceiling hoist在天花板或墙上安装的升降系统，包括轨道系统S
中心悬吊点
central suspension point(CSP)升降架上用作测量的参照点（可以是一个连接点）连接点connectingpoint(s)
连接身体支撑部分的部位。
控制装置
control devices
升降架中操纵中心悬吊点的升、降机械装置和具他功能（如活动底座支脚打开）的部分。3.10
端部限位装置cndlimitingdevice防止在预定端部位置发生任何运动的装置，3.11
柔性装置flexibledevice
完成升降功能装置的可挠性部件和连接件（如链条、带子、绳了）。3.12
搁脚板footrest
支撑脚的部分。
向前forwards
生产商规定的行进方向，与移动升降架的人有关。2
升降范围hoistingrange
中心悬吊点最大和最小高度之问的垂直距离（见图7和图8）。3.15
升降工作区hoistingreach
GB/T20404—2006/IS010535:1998在升降范围内，给定高度下升降架与过中心悬吊点的垂直线之间无阻水平距离（见图7）。3.16
保持运作的控制装置holdtoruncontroldevice起动并维持升降架运行的于动控制器。松开后自动回到停止或关闭位置。3.17
腿托legrest
支撑腿部的部分。
liftedperso
被升降的人
升降架运送的人。
升降周期lifting cycle
一次等距离的升、降。
升降机械部分完成
升降装置
lifting device
升、降身体支撑部分的工具。
升降机械
liftihg machinery
完成刀、降功能的装置，如液压的、机械的或电动装置3.22
锁闸lockinggate
保证升降架不会从
个轨道移动到另一轨道的装置，除非两个轨道都处于正确的位置。锁闭系统1ockfogsystem
使身体支撑部分紧固在升降架上的工具3.24
最大载荷
maximum
除身体支撑部分外，升降架的最大允许载重量。3.25
移动升降架mobilehoist
安装有沿地面可自由移动或推动的一个或多个装置（如轮子）的升降架，这种升降架可独立于固定装置或其他关联装置升降、运送或移动残疾人。3.26
多功能升降架multi-purposehoist用不同的零件组装的可完成多种操作的升降架。3.27
非硬质身体支撑部分non-rigidbodysupportunit柔性材料制作的装置，与人体体形相适应，包括升降架中升架装置的连接工具。3
GB/T 20404—2006/IS0 10535:19983.28
硬质身体支撑部分rigid body support unit硬质材料（如果必要，可加衬垫）或外加框子的柔性材料制作的预制座或躺卧装置，包括升降架升架装置的连接工具．
单一故障singlefault condltinn单一运行故障或单预防故障的安全装置失灵。3.30
座位sitling parl
用丁坐的身休支撑部分。
延伸杆spreader bar
与身体支撑部分相连接并有，个以上连接点的硬质结构（见图8和图9示例）。3.32
固定升降架stationaryhoist
安装在墙1：、地板和（或）关花板上或其他关联装置上，或单独放置，在预定区域升降、运送或移动人的升降架。
国转半径turning radius
在不发生翻转的情况下，升降架端点绕成的最小圆周的半径。4总体要求和试验方法
4.1总体要求
4.1.1风险分析
本标准符合 FN1441的要求,
4、1.2人类工效学因素等
升降架的人类工效学是基于 EN 614-1的要求。把于和于柄应符合人的手部功能解剖学，并满足下列要求：操作力人于10 N的升降架手柄(用于抓握的零件)和结构件间距离不应小于35 rmm.踏板上表面（在其操作位置）和升降架其他零件之问应有个不小于75mm的放置足部的间隙。
操作力大于10N的操作手柄和（或）球形把手的直径应在19mm-43mm范围内。一踏板距离地面的高度不应超过300Itm 手动控制器应位于地面之上800 mm~l 200 mm高度，一推式和（或）拉式于柄的高度不应小于900mm。注：于被升降人的慢作控制器可位于其他位置。4.1.3噪声
根据ISC)3741：1998和（或)IS0)3744:1998.在最大载荷下，升降架完成一个升或降的升降周期测得的最大噪声不应超过 65 dB(A)。4.2总体试验条件
4.2.1试验条件
在升降渠交付而户时，应对其进行试验。如果是多功能或可以采用不同方式组装，应根据生产商提供的使用说明组装。如果升降架用于不的组合，则应在最恶劣情况下对所有组合进行试验。4
试验应在止常室内条件下进行。所有的试验应按照规定的顺序进行。4.2.4的检测报告应保存在生产商技术文件中。4.2.2试验设备
GB/T20404—2006/1SO10535:19984.2.2.1试验表面：硬质、平均、可倾斜的.安装有防上升降架滑动但不限制倾斜的制动器。4.2.2.2制动器不小于轮子的半径且不大于轮了的直径。4.2.2.3钢质、边缘部倒角（不小于R25）、自径为350mm的圆柱体载荷，代表被升降的人体，用于非硬质身体支撑部分的测试。
4.2.2.4可模拟升降架实际使用情况的装置（如测试手指）：4.2.2.5用于施加裁荷的设备，其动力因索可忽略。4.2.2.6ISO3741:1998或IS()3741：1998规定的噪声计。4.2.3公差
测量中采用下列公差
力和载荷
±0/25%
ft50mm
40.1s/min
4.2.4试验报告
试验报告应至心负括下列信息：a）参照标准为本保准；
b）产品描述包括类型和标记：
生产商名称利地址：
d）升降架试验中的照片；
实验室名称和地址：
向下取整到05的稳定值：
如有维修，最验结果应包括维修记录；g）
h）与本标准的鼠验程序的任何偏离，i）试验H期。
4.3通用安全要求
本标准采用如下要求：
4.3.1每个升降架应能提升体重为120kg的人，身体支撑部分的质量除外4.3.2电动操作的升降架应符合GB9706.1一T995的要求，4.3.3所有承载紧固件应白锁或安装一个锁定装置，防止发生意外分离，4.3.4单独使用的零件（如白攻螺钉不应用于承载零部件的紧固，及为便于运输或存放而需拆卸的任何部件的组装，
4.3.5手柄的固定应防止发生意外分离，4.3.6除对升降架的功能有特定要求外，所有易接触到的边缘、拐角和表面应是平滑的，没有毛刺或锐边。所有的突出部分均应避免，或安装时采取必要的防范措施，以防发生损坏或伤害。4.3.7升降架的组装不应影响其整休安全性。如果升降装置中加入一根稳杆，则杆安装在相对底座的正确工作位置上，
4.3.8根据FN292防止剪切、挤压、陷落和磨损。5
GB/T 20404--2006/1S0 10535:19984.3.9升降架在设计时应考一些方法（如限位开关、滑渠）保证升降架在下降时，一旦身体支撑部分、延仲杆或升降臂与被升降的人接触，施加在被升降人身上的总负载不应大于这些零部件的总质量。4.3.10操作中,4.8.9中的设计方法应保证升降架的安全。4.3.11用于升降人的所有控制器，应便于操作者操作，4.3.12电动操作的升降架应备有-·个易于触到且能与电源断开的应急装置，以便停止所有电动产生的可能引发危害的机械运动。
4.3.13对于所有用电池供电的升降架，为保证其起动后能完成一个完整的升降周期，应供一个报警装置。
4.3.14对于所有用电池供电的月降架，应提供一个或个电鼠报警装置，在电池需要充电时发出指示信号。
报警装置发出信号后，应仍有足够的动力完成最大负载下的一个升降用期。4.3.15所有控制器应属于\锁定\类型。4.3.16升降架负荷应按不超过最大提升载荷1.5倍设订升降架应安装一-个保险装置：保证被升降的人在升降机械发生单·一故障时不跌群。4. 3. 17
4.3.18根据4.1.18完成静态试验后，任何渠性升降装置和升降接头应无影响完成生产商规定功能的任荷损坏
4.3.19连接点的设计应能防止身体支撑部分发生意外脱离。如果必要，应采取一切防范措施（如通过安装保险装置）保护被升降的人从身体支撑部分意外4. 3.20！
跌落。
电动升降架应符合FN60601-1-2的要求。连接点应是平滑的，以避免连接件的过度磨损。4.3.22
4.4通用安全要求的试验方法
4.4. 1通过实际试验和检验证实4,3.1的要求。4. 4.2根据 GB 9706,1--1995 的验证方法测定 4. 3. 2 的要求。4.4.3通过检验测定4.3.3的要求。4.4.4通过检验测定4.3. 4 的要求，4,4.5通过进行下列试验程序测定4.3.3的要求：a）将升降架置于-一个水平的、光滑的试验面上，根据图10建立“加载方式”b)
防止升降架倾斜和(或)移动。
如果必要，安装一些限制器支撑手柄并防止其在试验加载下弯曲，这些限制器不应与被测手c
柄接触。
d）在模拟升降架推进的方向对每个手柄缓慢加裁，至最大值750N，保持此载荷5～10s,然后撤除垢载。
在模拟升降架挽的方向对每个手柄施加相同载荷重复以上试验。e)
4. 4.6通过检验测定4. 3.6的要求。4.4.7通过检验和功能测试测定4.3.7的要求，4.4.8通过检验和（或）生商的技术文件，并根据EN292的要求测定4.3.8的要求，4.4.9通过检验和功能测试测定4.3.9的要求，4.4.10空载条件下，压低延伸杆（或用于支撑身体支撑部分的升降架其他部分）至连接载荷压力传感器的硬质平面上，测定4，3.10的要求。升降架的负裁不应超过身体支撑部分，延伸杆和升降臂的总质量。
4.4.11通过检验，功能测试和判断测定4.3.11的要求，4.4.12通过检验、功能测试和判断测定4.3.12的要求，G
GB/T 20404—2006/IS0 10535:19984.4.13用一块新的充足电的电池或电池组作电源，4.3.13中报警装置应不发出指示信号。此时：对电池或电池组进行放电，当电量报警装置发出指示信号后，确认电池或电池组蓄电量大大减小。然后对升降架施加最大载荷，并完成个完整的升降周期。4.4. 14通过检验测定4.3.14 的要求。4. 4. 15 通过检验测定 4. 3. 15 的要求。4.4.16对升降架施加4.3.16中的载荷时，升降架不应运行。4.4.17通过验证，如果可能，再对其进行检验，测定4.3.17的要求。4.4.18按照如下方法测定4.3.18的要求对用于升降的升降带、线圈、链条，包括连接件和其他附件，应单独进行测试,施加最大载荷 6 倍的静载荷 20 min;对升降过程中使用的终端接头应单独进行测试对其施加最大载荷 4 倍的静载荷20 min，通过检验判定试验结果。9通过检验和功能测试测定4. 3.19的要求。4. 4. 19
4.4.20通过检验和判断测定4.3.20的要求。4.4.21根据EN60601-1-2的验证方法测定4.3.21的要求。4. 4.22通过检验测定 4. 3.22 的要求。4.5性能要求
4.5.1升降架的设计根据生产商规定的应用范国（见附录B)以残疾人运送为月的，升降架应能单人操作。否则，应在使用说明书中说明，注：按照指定的片式使用升降架时，升降架中定位残疾人的方式应便于护理者对其复位。4.5.2升降架虚无液体积聚的孔减。4.5.3在对升降架施加最大载荷（3.24)时，中心悬吊点应有一个不大于50mm的制动距离。4.6性能试验方法
4.6.1通过检验和判断测定4.5.1的要求4.6.2通过检验和功能测试测定4.5.2的要求，4.6.3按照如下方法测定4.5.3的要求：对升降架施加最大载荷；
设定中心悬吊点处于顶部位置：b)
在全速下，降低中心悬吊点；
d）大约在升降范围中间的位置，通过松开相关控制按钮、手动美闭相关液压阀或停止加气撤除升降架能源；
e）测量从此点到停降位置的垂直距离。4.7升、降速度的要求
4.7.1加载条件下，升或降的速度不虑超过0.15m/s。4.7.2空载条件下.升或降的速度不应超过0.251n/s4.8升降速度的试验方法
4.8.1在空载向上.方向和最人载荷向下方向测量时，降架速度不应超过4.7.1规定的速度。48.2在空载向下方向测量时，升降架速度不超过4.7.2规定的速度。4.9操纵力要求
升降架的手指、手或脚操作部分所要求的操纵力不超过如下值：a）单指操作:5 N；
b)单于操作:105 N:
c）单脚操作：300 N；
d）回转操作：1.9Nm。
GB/T20404—2006/ISO10535:19984.10操纵力试验方法
对升降架施加最大载荷（3.24)，测量4.9规定的所有控制器的操纵力。测量应在生产商规定的使用位置中点进行。
4.11生产商提供的信息
4.11.1总则
本标准采用EN980和EN1041的要求。4.11.2标志
所有的操作器应标明其功能：
每个升降架（和多功能升降架的主要部分）和身体支撑部分应至少永久标明其如下信息：a）在市场上销售该产品的负责人姓名和地址；b）型号；
c）批次和（或)序列号
d）生产日期（年、月
e）如果可能，按照perEN60601-1说明有关电气设备安全的通用要求的详细信息；所用其他能源的细信息（如水/气压）：f）
最大载荷。
4.11.3使用说明书
应提供升降架和（或）身体支撑部分使用说明书，并应至少包括如下信息（如果适用）：给出生产商供应商或代理商（如果不同)的姓名、地址和电话；操作、安装和组装的完整说明
升降架的功能（见附录B)，
-定期检修要求（见附录A中的指南）维修联系大姓名、地址和电话：清洗和维护信息；
排除故障的往细信息：
技术规范
a）尺寸（如果可能，包括图4图5、图6、图7和图8）：h）最大载荷；
c）安全防范措施，
d）升降架空载总重量如果可能，包括可拆卸的要零件的重量（例如，为便于运输）；根据GB9706.1-
1995给出有关电气设备安全的通用要求：在操作说明书中详细解释产品使用的测量仪器（如科)精度限定的警示/标志。需要提供的备用零件的清单。
4.12耐久性要求
4.12.1按照4.13测试后，在最大载荷（3.24)下升降架应运行正常，应无影响其功能的永久性变形和任何磨损。
4.13耐久性试验方法
4.13.1将升降架置于一水平面，底座锁定在最差位置，应保证升降架在平面工不发生移动4.13.2对于固定升降架，根据生产商使用说明书，将其固定在一水平面上，并使其处于最恶劣情况。4.13.3对于手工操作的液压升降架，泵操作杆的摆动幅度尽可能大，但不应触动限位挡板。4.13.4如果生产商没有其他说明，试验中上作/暂停比（占空因数）应为15/85。4.13.5如果只是为了稳定性试验目的，必要时，允许使用交流电源代替电池。这要征得升降架生产商的同意。
