【化工行业标准(HG)】 大直径双头螺柱

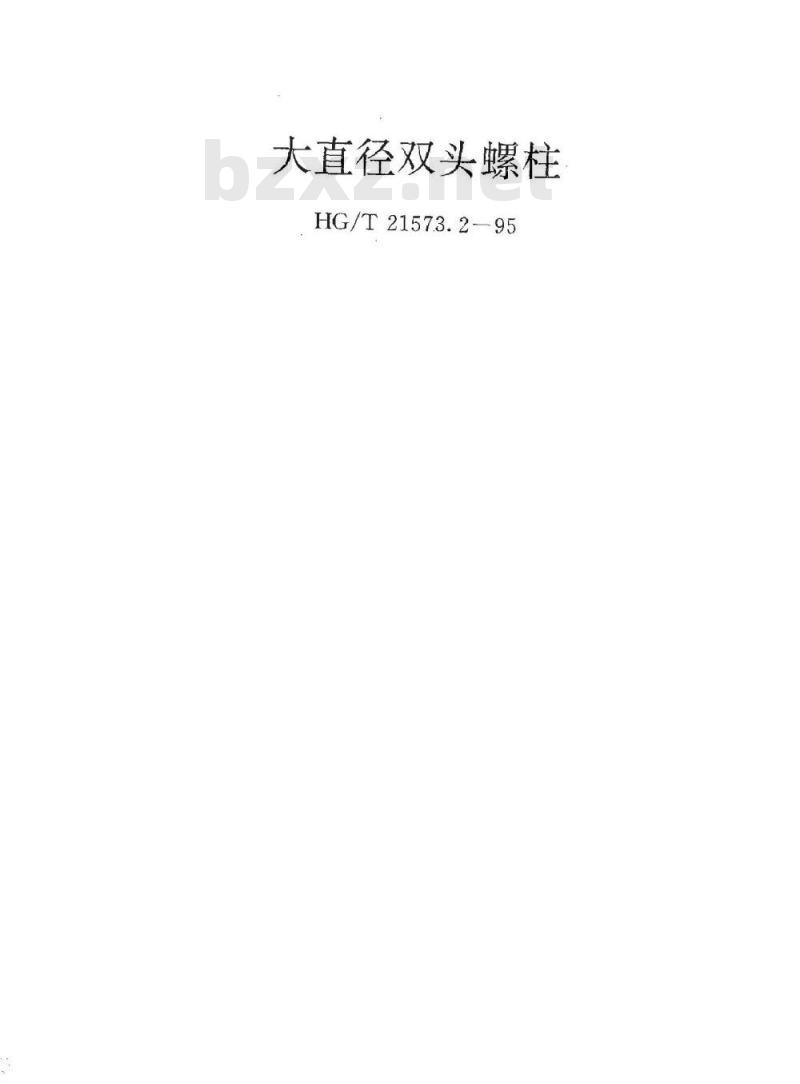

大直径双头螺柱
HG/T 21573.2—95

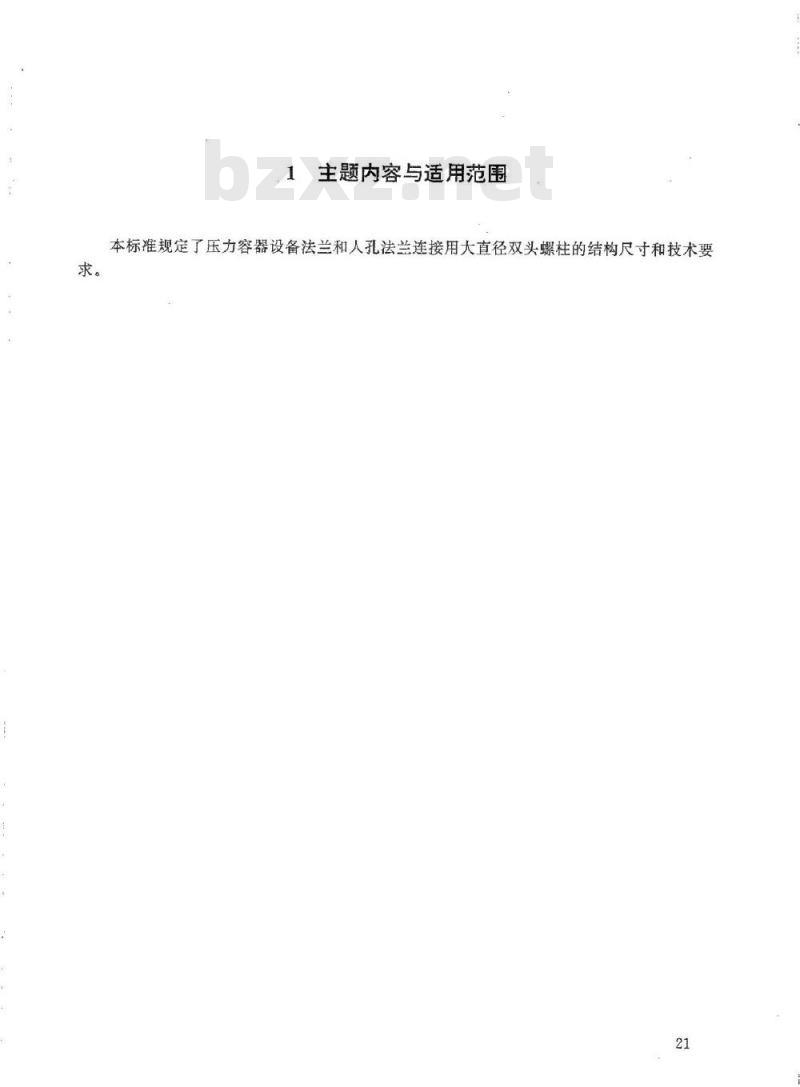

1主题内容与适用范围
本标准规定了压力容器设备法兰和人孔法兰连接用大直径双头螺柱的结构尺寸和技术要21
GB3077
GB4162
GB1800~1804
GB11821184
GB-151
GB2106
JB4730
HG/T21573.1
HG/T21573.3
HG/T21573.4

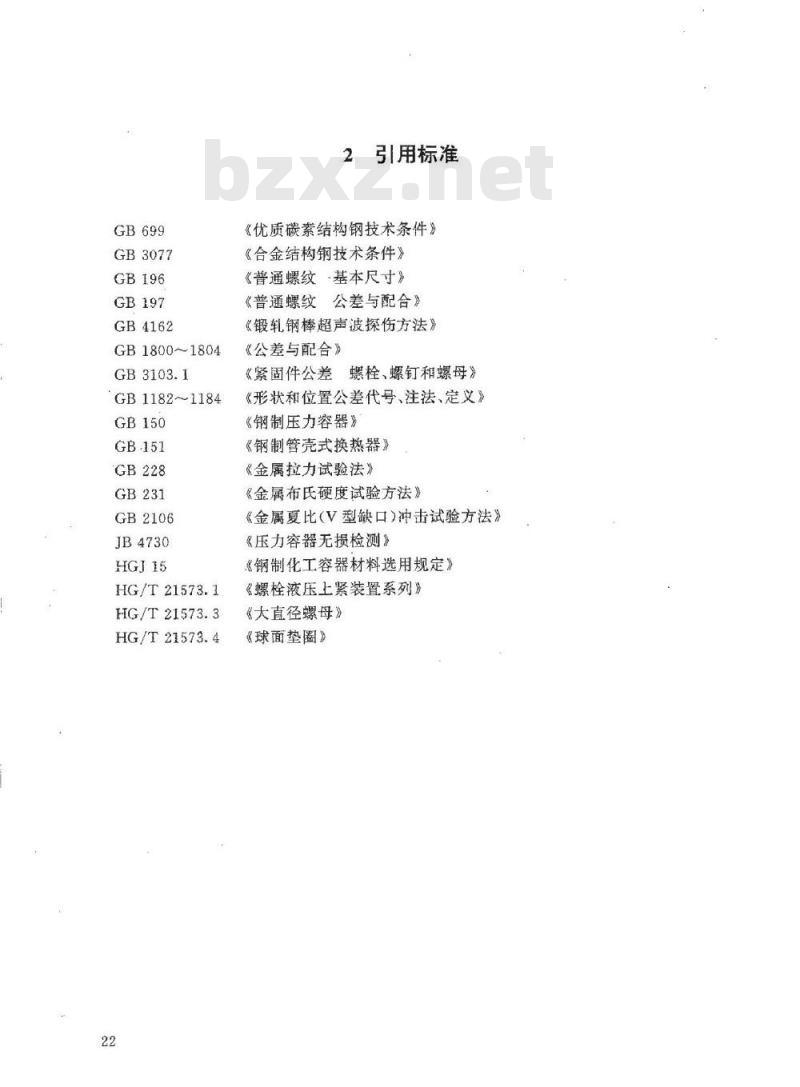

引用标准www.bzxz.net
《优质碳素结构钢技术条件》
《合金结构钢技术条件》
《普通螺纹·基本尺寸》
《普通螺纹公差与配合》
《锻轧钢棒超声波探伤方法》
《公差与配合》
《紧固件公差螺栓、螺钉和螺母》《形状和位置公差代号、注法、定义》《钢制压力容器》
《钢制管壳式换热器》
《金属拉力试验法》
《金属布氏硬度试验方法》
《金属夏比（V型缺口）冲击试验方法》《压力容器无损检测》
《钢制化工容器材料选用规定》《螺栓液压上紧装置系列》
《大直径螺母》
《球面垫圈》

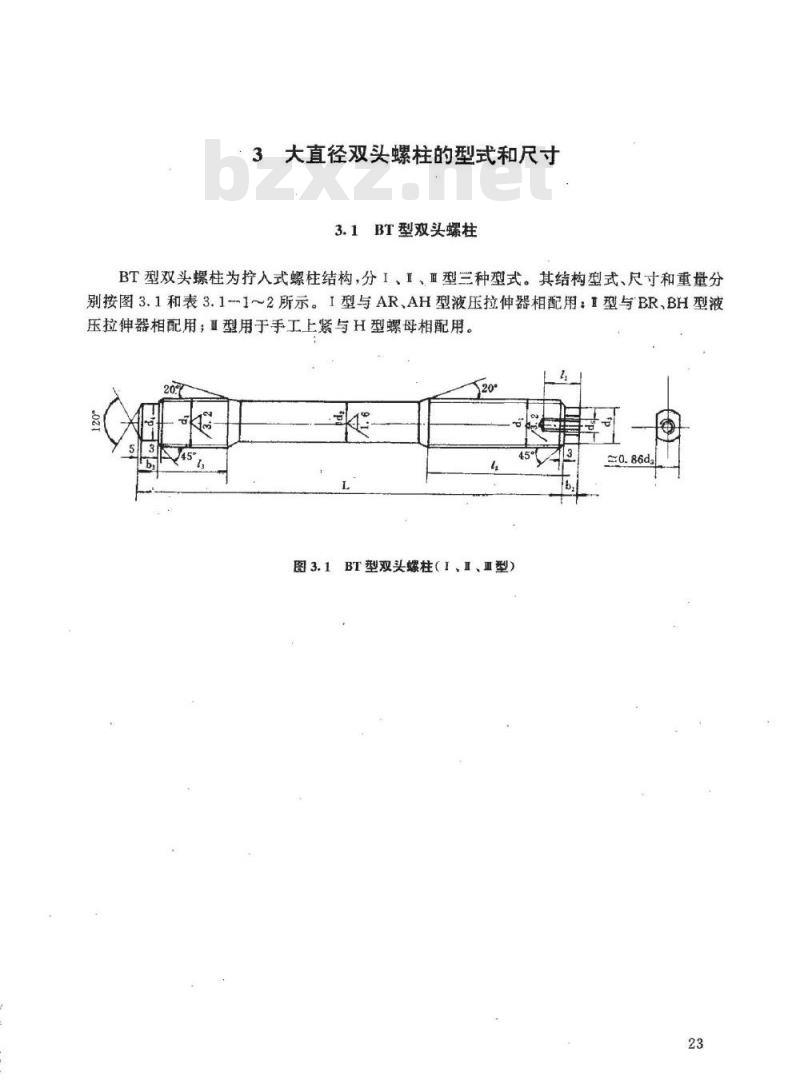

大直径双头螺柱的型式和尺寸
3.1BT型双头螺柱
BT型双头螺柱为入式螺柱结构，分I、I、直型三种型式。其结构型式、尺寸和重量分别按图3.1和表3.11～2所示。1型与AR、AH型液压拉伸器相配用：1型与BR，BH型液压拉伸器相配用，型用于手工上紧与H型螺母相配用。c0.86d
图3.1BT型双头螺柱（I、I、亚型）23
螺柱规格
M48×4
M85×4
M100×4
M105X4
M110X4
M115X4
M120X4
M125X4
M130X4
M140X4
BT-Ⅱ

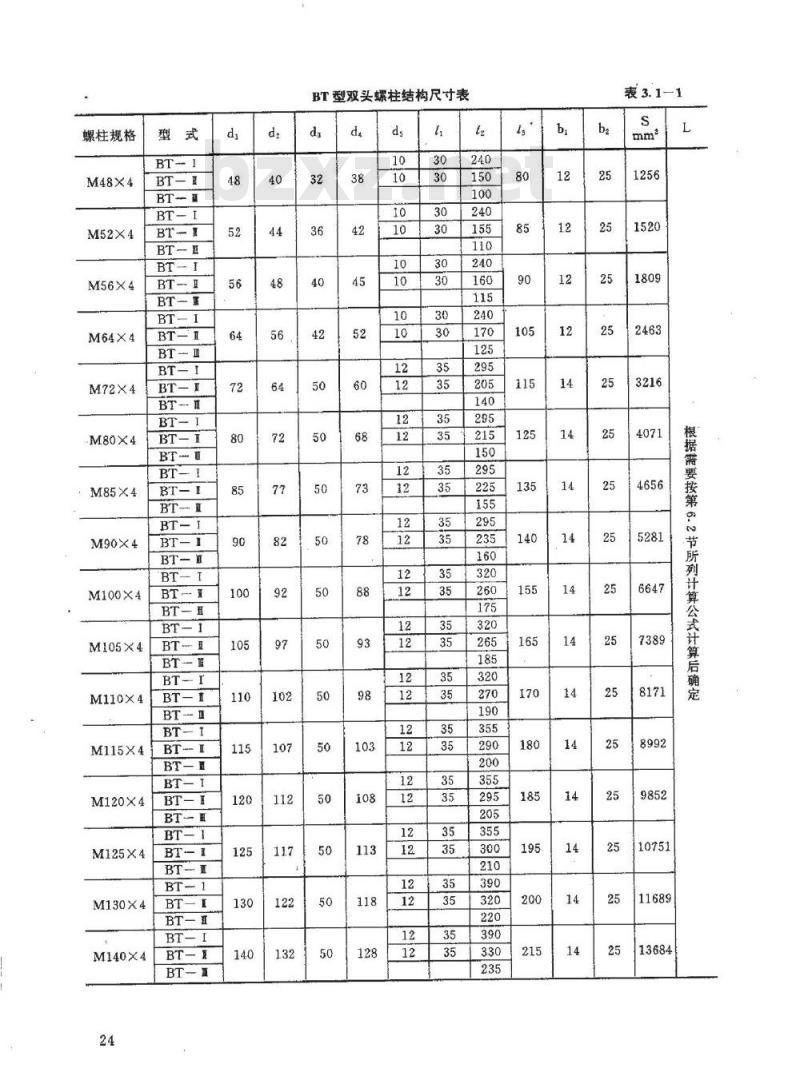

BT型双头螺柱结构尺寸表
根据箫要按第6.2节所列计算公式计算后确定0
1S8891
面面商
3.2BS型双头螺柱
BS型双头螺柱为普通型螺柱结构，分I、I、型三种型式。其结构型式、尺寸和重量分别按图3.2和表3.2一1～2所示。1型与AR、AH型液压拉伸器相配用，1型与BR、BH型液压拉伸器相配用，型用于手工上紧，与H型螺母相配用。20
图3.2BS型双头螺柱(1、1、摄型)0.86d
螺柱规格
M56×4
M85×4
M100×4
M105X4
M110×4
M115×4
M120X4
M125×4
M130X4
M140×4
BS-蓝
BS型双头螺柱结京寸表
根据需要按第6:0节所列计算公式计算后确定27
蔬丽饭
4尺寸与公差
螺纹的基本尺寸按GB196规定，公差按GB197规定的6g，螺纹牙底为圆形。螺柱的其他尺寸公差按GB3103.1中的A级。
5双头螺柱材料及制造技术要求
5.0.1双头螺柱用材应符合GB699或GB3077的规定，热处理制度及热处理后的机械性能按表5一1规定。机械性能试样应在经规定热处理后的毛坏上沿轧制方向切取，试样切取的位置应在直径的1/4处。
表5-1
抗拉强度
35CrMoA
25Cr2MoVA
材料标准
GB3077
GB3077
螺柱规格
M48~M80
>M80~M105
M48~M105
>M105~M140
热处理制度
≥510
≥805
≥735
≥805
≥735
屈服点
≥295
≥685
≥685
≥590
延长率
冲击功
234~285
234~285
245~277
245277
锻轧钢棒应按GB4162《锻轧钢棒超声波探伤方法》进行超声波检查，且符合B级要螺柱精加工后需进行磁粉探伤检查，不允许有裂纹以及碰伤毛刺等缺陷。螺柱表面须经磷化处理。
螺柱长度计算
6.1符号说明
6—法兰，人孔盖厚度，mm；
b—另法兰或非拧入式连接件厚度，mm；C
两法兰或连接件间的空隙，mm；H-AR型或AH型液压拉伸器与锁紧螺母组装后的高度，mm；H。螺母与球面垫组合后的高度之和，对于圆螺母，其值为圆螺母的高度，mm，一螺孔深度，mm；
L，—采用BR型或BH型液压拉伸器时螺柱外伸长度，mm。6.2拧人式连接结构螺柱长度计算当法兰连接的一侧采用拧入式连接结构并采用BT型双头螺柱时，其螺柱长度L可按下列公式进行计算。
(1)对于BTI型双头螺柱
L=/+b+C+H+(10~15)mm
(2)对于BT-1型双头螺柱
L=1+6+C+H。+L
(3)对于BT一直型双头螺柱
L=1+b+C+H+(15～30)
6.3普通连接结构螺柱长度计算
(6—1)
(6—2)
(6—3)
当法兰连接采用非拧入式的普通连接结构并采用BS型双头螺柱时，其螺柱长度L可按下列公式进行计算。
(1)对于BSI型双头螺柱
L=b+6+C+H.+H+(25~45)
(2)对于BS-1型双头螺柱
L=b+h+C+2H。+L,+(15~30)
（6-5)
