大直径螺母
HG/T21573.3-95

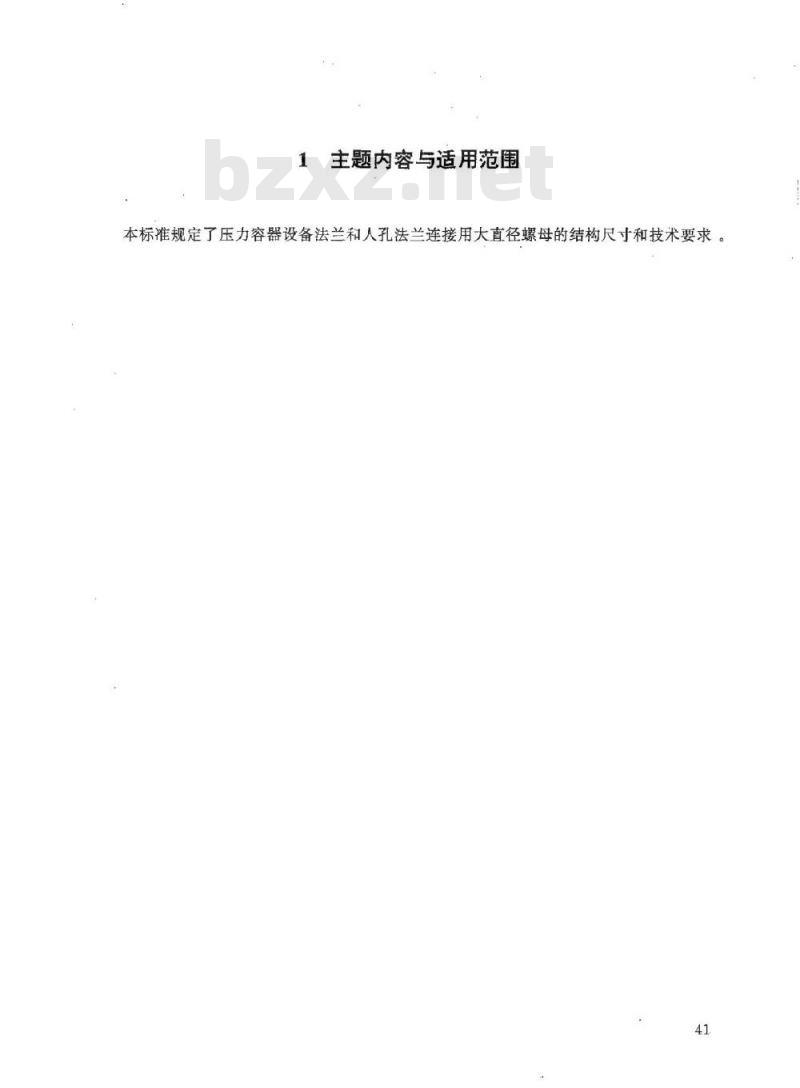

主题内容与适用范围
本标准规定了压力容器设备法兰和人孔法兰连接用大直径螺母的结构尺寸和技术要求。41
GB3077
GB2106
HG/T21573.1
HG/T21573.2
HG/T21573.4

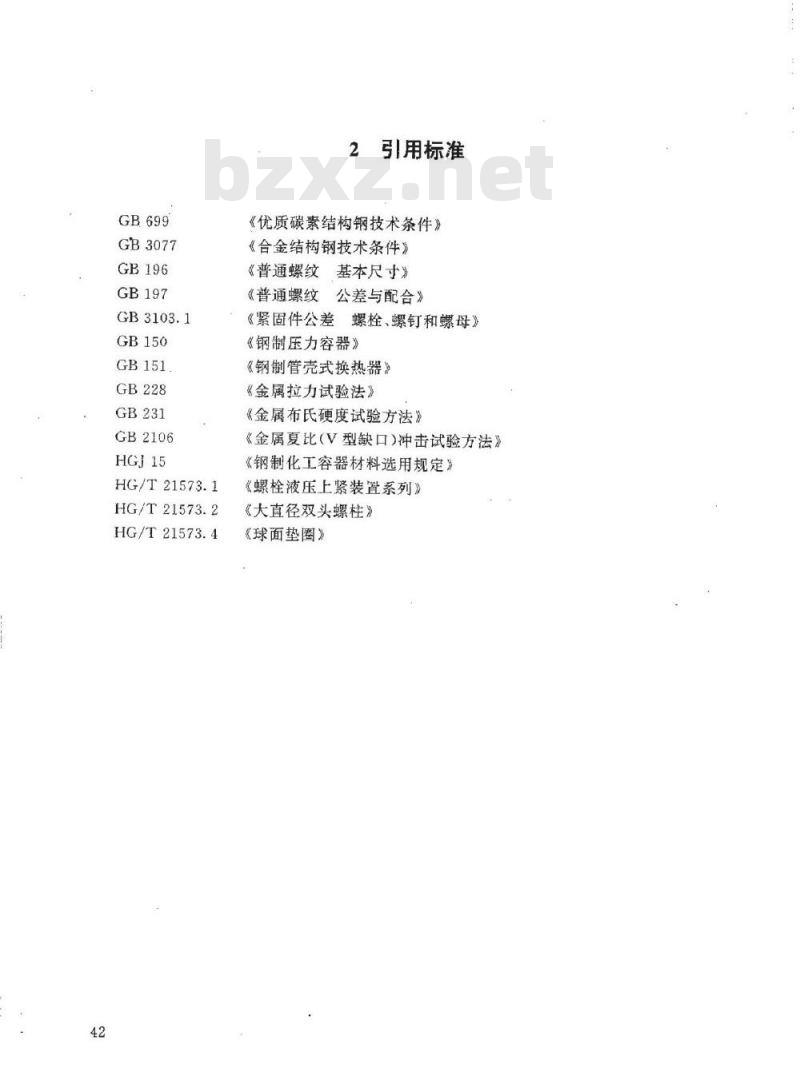

2引用标准
《优质碳素结构钢技术条件》
《合金结构钢技术条件》
《普通螺纹基本尺寸》
《普通螺纹公差与配合》
《紧固件公差螺栓、螺钉和螺母》《钢制压力容器》
《钢制管壳式换热器》
《金属拉力试验法》
《金属布氏硬度试验方法》
《金属夏比（V型缺口）冲击试验方法》《钢制化工容器材料选用规定》《螺栓液压上紧装置系列》
《大直径双头螺柱》
《球面垫圈》

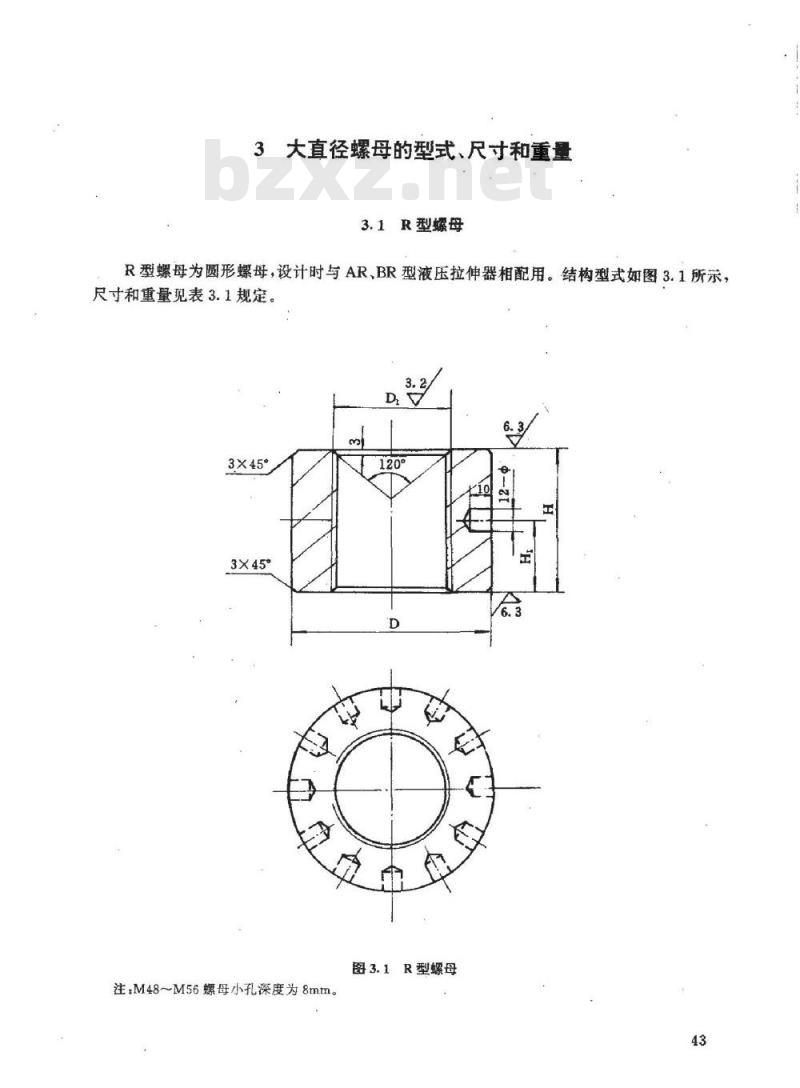

3大直径螺母的型式、尺寸和重量3.1.R型螺母
R型螺母为圆形螺母，设计时与AR、BR型液压拉伸器相配用。结构型式如图3.1所示，尺寸和重量见表3.1规定。
3×45°
图3.1R型螺母
注：M48~M56螺母小孔深度为8mm。43
螺母规格
M100X4
M105×4
M110X4
M115×4
M120X4
M125X4
M130X4
M140X4

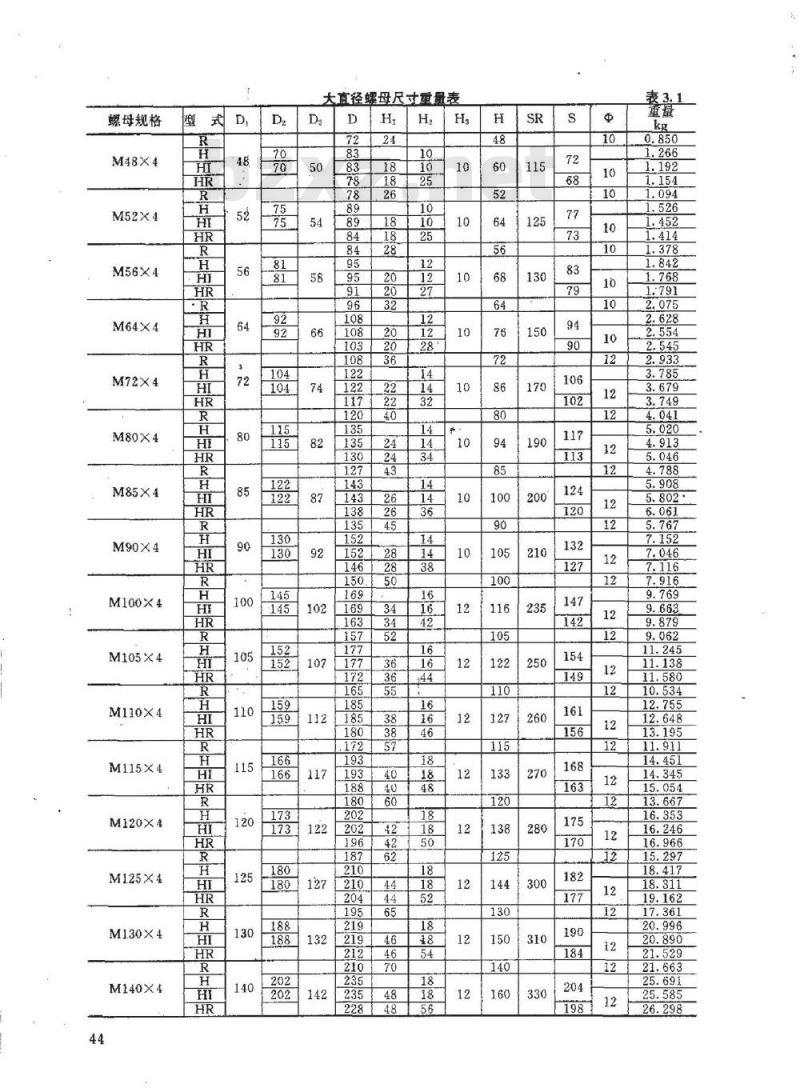

大直径螺母尺寸重量表
3.2H型螺母
H型螺母为六角形螺母，设计中仅考虑手工上紧时采用。结构型式如图3.2所示，尺寸和重量见表3.1规定。
图3.2H型螺母
3.3HI型螺母
HI型螺母为带拔孔六角形螺母，此种型式螺母既可用于手工上紧，又可用于液压上紧，采用液压上紧时与AH、BH型液压拉伸器相配用。结构型式如图3.3所示，尺寸和重量见表3.1规定。此内容来自标准下载网
图3.3HI型螺母
3.4HR型螺母
HR型螺母为六角圆形组合式螺母，此种型式螺母既可用于手工上紧，又可用于液压上紧，采用液压上紧时与AH、BH型液压拉伸器相配用。结构型式如图3.4所示，尺寸和重量见表3.1规定。
注：M48~M56螺母小孔深度为8mmD
图3.4HR型螺母
尺寸公差
螺纹的基本尺寸按GB196规定，公差按GB197规定的6H，螺纹牙底为圆形、螺母的其他尺寸公差按GB3103.1中的A级。48
螺母材料及制造技术要求
5.0.1螺母用材应符合GB699或GB3077的规定，热处理制度及热处理后的机械性能按表5.0.1规定。机械性能试样应在经规定热处理后的毛坏上沿轧制方向切取，试样应在直径的1/4处切取。
30CrMoA
材料标准
GB3077
螺母规格
M48~M140
M48M140
热处理制度
抗拉强度
≥450
≥765
屈服点
≥275
≥355
≥635
延长率
材料经热处理后每个螺母须经硬度检查，其硬度应符合表5.0.2规定。5.0.2
30CrMoA
≤170
187~229
187229
冲击功
5.0.3螺纹表面不允许有裂纹、碰伤和毛刺。螺母与法兰接触面、球面不得有槽痕，划伤等缺陷。
5.0.4螺母表面须经磷化处理。
HG/TXX.X-XX
螺母标准号
标记示例和钢印标记
标记方法
螺母规格
6.2标记示例
螺母型式
例1：直径64mm、螺距4mm、材料40Mn、型式为R型的螺母，其标记：HG/T21573.3-95螺母M64×4-R40Mn例2：直径80mm、螺距4mm、材料为30CrMoA，型式为HR型的螺母，其标记：HG/T21573.3-95螺母M80X4-HR30CrMoA6.3钢印标记
螺母的制造单位应在螺母的侧面以钢印标记材料牌号。50
附加说明本标准提出单位、主编单位和主要起草人
提出单位：
化工部设备设计技术中心站
中国五环化学工程公司
主编单位：
主要起草人：刘佑义
王荣贵
姚佩贤
姚北权
