搅拌传动装置机械密封循环保护系统HG21572--95

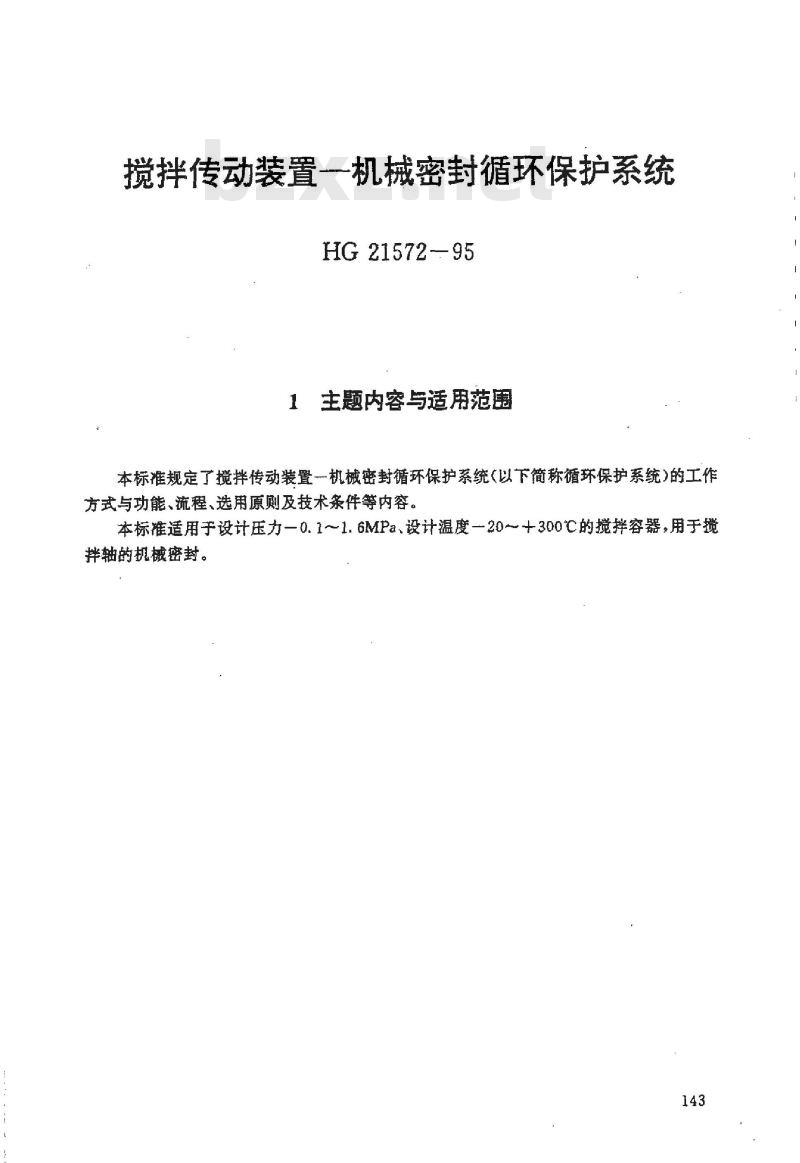

1、主题内容与适用范围
本标准规定了搅拌传动装置一机械密封循环保护系统（以下简称循环保护系统）的工作方式与功能、流程、选用原则及技术条件等内容。本标准适用于设计压力一0.1~1.6MPa、设计温度一20～十300℃的搅拌容器，用于搅拌轴的机械密封。
JB/T4709
HG21566
HG21567
HG21571
引用标准
《钢制压力容器焊接工艺规程》《搅拌传动装置一单支点机架》《搅拌传动装置一双支点机架》《搅拌传动装置一机械密封》

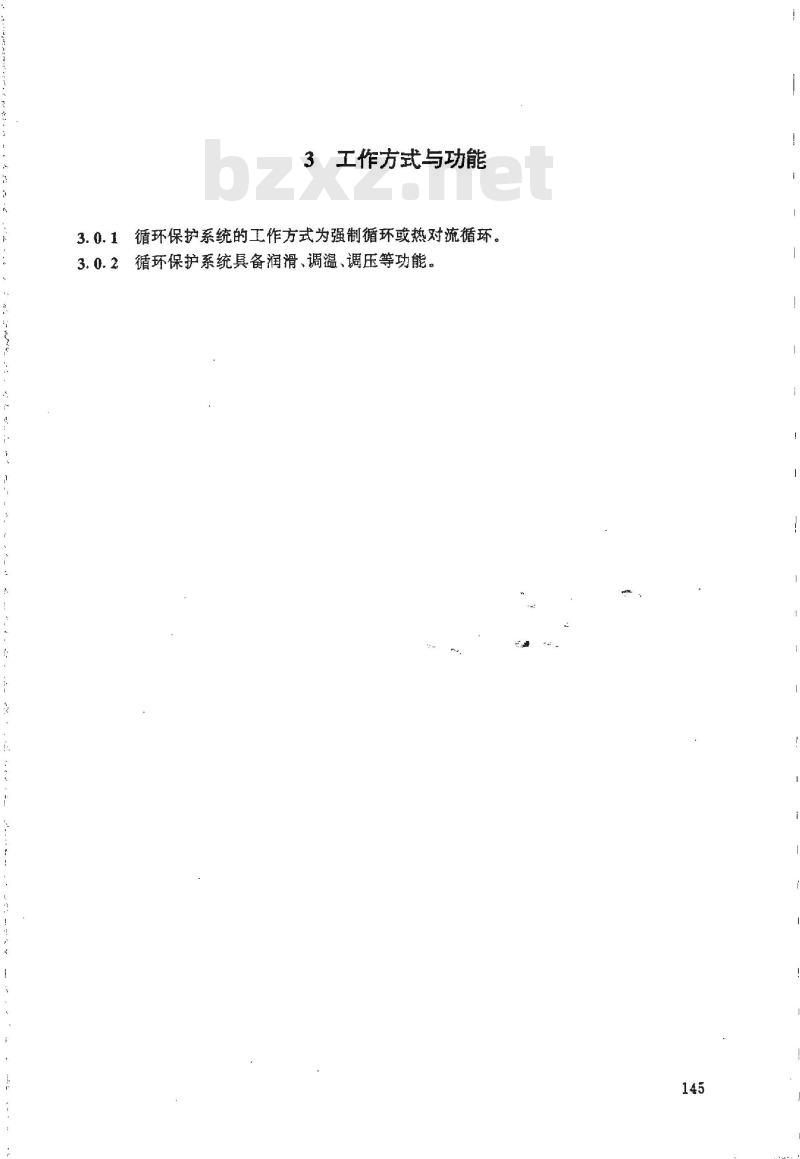

3工作方式与功能
循环保护系统的工作方式为强制循环或热对流循环。3.0.1
3.0.2循环保护系统具备润滑、调温、调压等功能。145

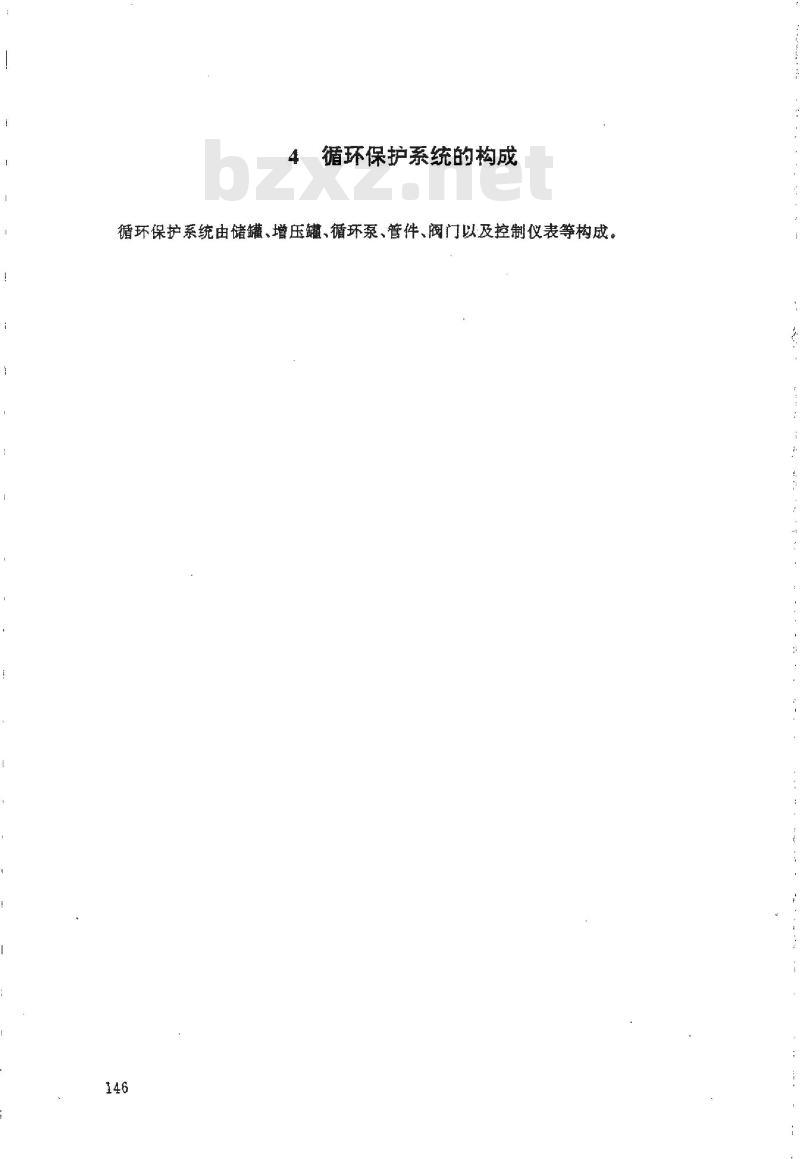

循环保护系统的构成
循环保护系统由储罐、增压罐、循环泵、管件、阀门以及控制仪表等构成。146

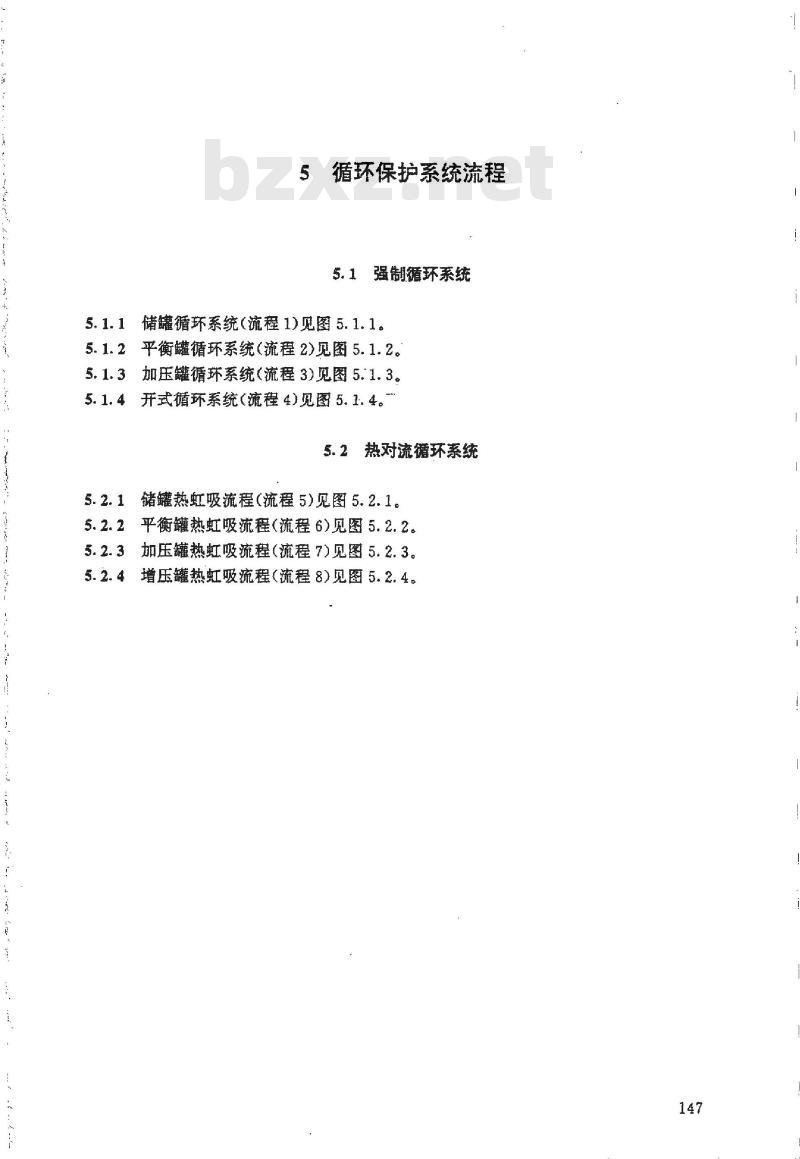

循环保护系统流程
5.1强制循环系统
5.1.1储罐循环系统（流程1)见图5.1.1。5.1.2平衡罐循环系统（流程2）见图5.1.2。5.1.3加压罐循环系统（流程3）见图5.1.35.1.4开式循环系统（流程4)见图5.1.4。5.2热对流循环系统
5.2.1储罐热虹吸流程（流程5）见图5.2.1。5.2.2平衡罐热虹吸流程（流程6)见图5.2.2。5.2.3加压罐热虹吸流程（流程7）见图5.2.3。5.2.4增压罐热虹吸流程（流程8）见图5.2.4。147
流程1
流程2
流程3
流程4
流程5
流程6
图5.2..2
流程7
流程8
密封腔接管布置
循环保护系统密封腔接管布置见图6--1。R
图6—1隔离流体接管布置
系统选用原则
7.0.1被密封介质温度T≥80℃时，一般选用强制循环系统。若选用热对流循环系统，需加玲却装置。
被密封介质温度T80℃时选用热对流循环系统。7.0.2推荐使用流程见表7.0.2。推荐使用
压力等级
一般性介质
易燃、易
爆、有毒
一般性介质
易燃、易
燥、有囊
介质温度
>80℃
>80℃
≤80℃
>80℃
>80℃
推荐使用机械密封
2001/2002
2004/2005
2003/2004/2005
2006/2007/2008
2003/2004/2005
2006/2007/2008
2003/2004/2005
推荐使用流程
流程5
流程1、4
流程7、8
流程3、8
流程6、7wwW.bzxz.Net
流程5、6
流程2、3
流程1、2
流程7、8
流程3.8
8隔离流体选用原则
8.0.1温度要求：密封腔进口温度T，≤55℃，温升At≤25℃，出口温度T，=T十At≤80℃。
8.0.2被密封介质为油、水等一般性介质时，推荐使用丙三醇作为隔离流体。8.0.3被密封介质为8.0.2规定范围以外的其它介质时，隔离流体的选择应与密封制造商协商解快。
