【化工行业标准(HG)】 搅拌传动装置--块式弹性联轴器

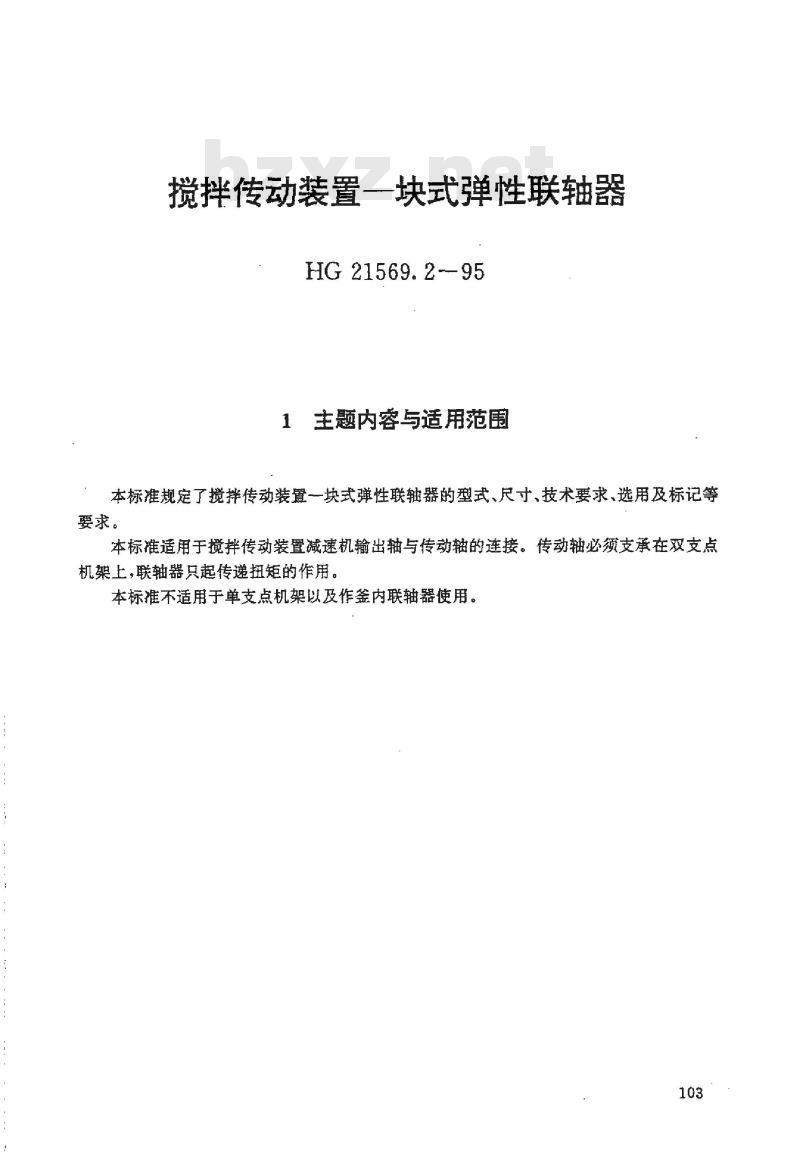

搅拌传动装置一块式弹性联轴器HG21569.2--95
1主题内容与适用范围
本标准规定了搅拌传动装置一块式弹性联轴器的型式、尺寸、技术要求、选用及标记等要求。
本标准适用于搅拌传动装置减速机输出轴与传动轴的连接。传动轴必须支承在双支点机架上，联轴器只起传递扭矩的作用。本标推不适用于单支点机架以及作釜内联轴器使用。103
GB1095
GB1184
GB1801
GB 1804
GB9439
GB11352
HG21563
HG21568

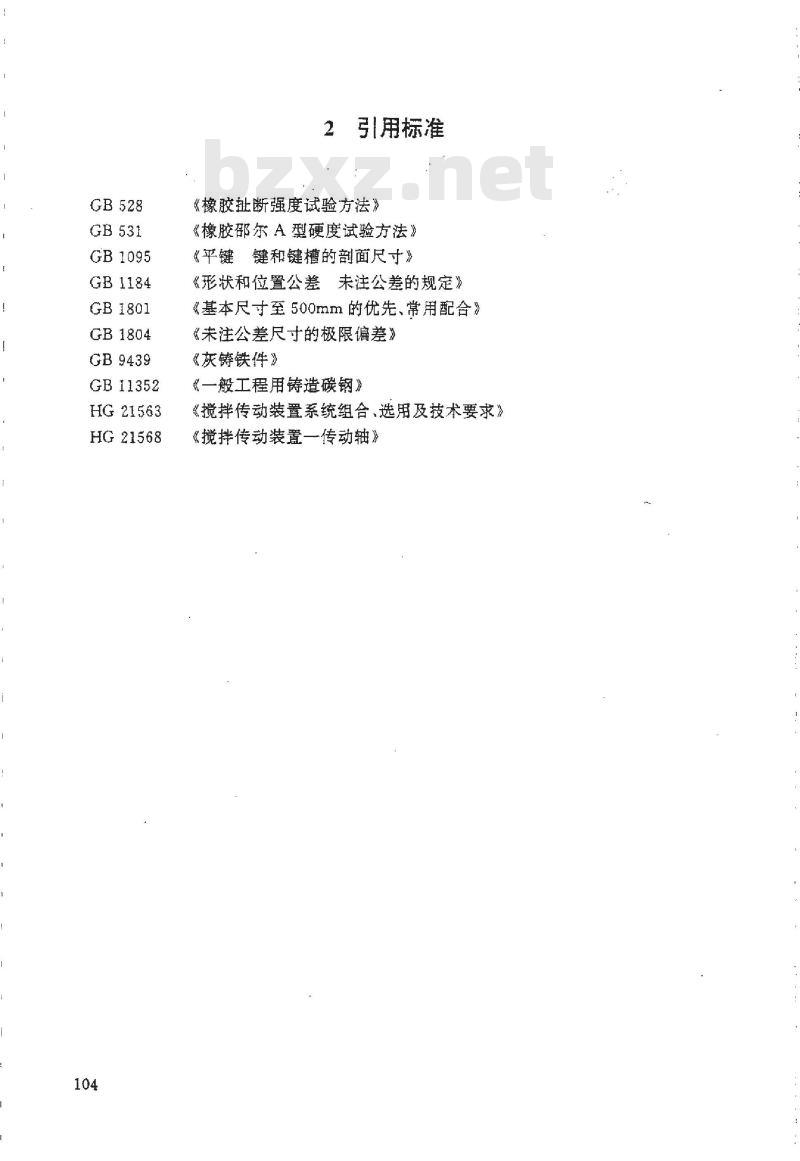

引用标准
《橡胶扯断强度试验方法》
《橡胶邵尔A型硬度试验方法》
《平键键和键槽的部面尺寸》
《形状和位置公差未注公差的规定》《基本尺寸至500mm的优先、常用配合》《未注公差尺寸的极限偏差》
《灰铸铁件》
《一般工程用铸造碳钢》
《搅拌传动装置系统组合、选用及技术要求》《搅拌传动装置一传动轴》
3型式、尺寸、材料

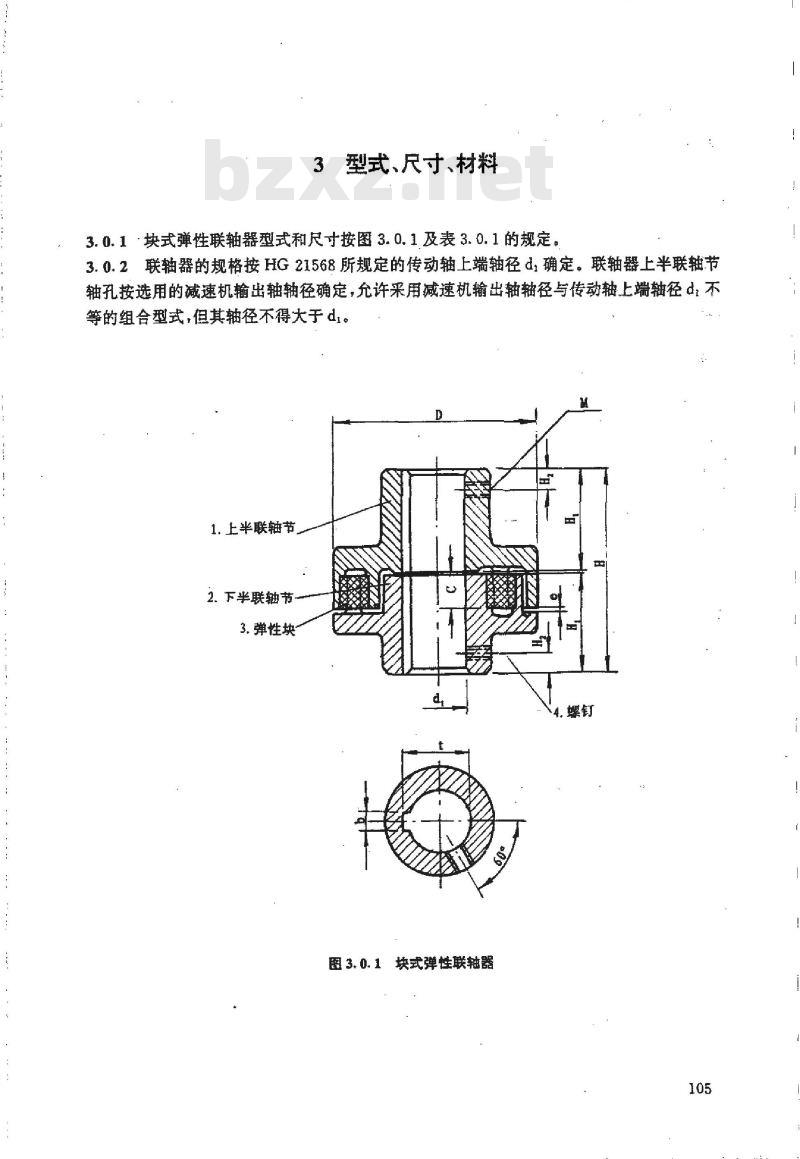

3.0.1·块式弹性联轴器型式和尺寸按图3.0.1及表3.0.1的规定。3.0.2联轴器的规格按HG21568所规定的传动轴上端轴径d，确定。联轴器上半联轴节轴孔按选用的减速机输出轴轴径确定，允许采用减速机输出轴轴径与传动轴上端轴径d，不等的组合型式，但其轴径不得大于d1.上半联轴节
2.下半联轴节
3.弹性块
图3.0.1块式弹性联轴器

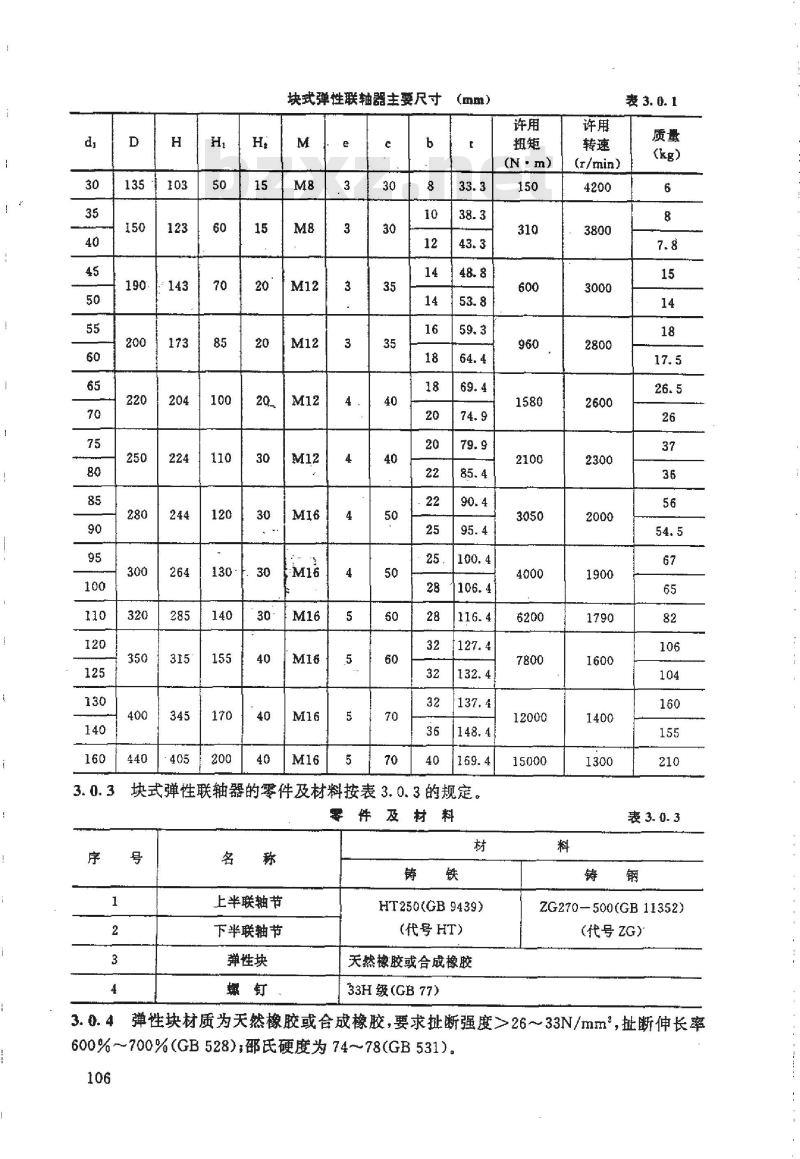

块式弹性联轴器主要尺寸
块式弹性联轴器的零件及材料按表3.0.3的规定。件及材料
上半联轴节
下半联轴节
弹性块
HT250(GB9439)
(代号HT)
天然橡胶或合成橡胶
33H级(GB77)
(r/min)
表3. 0. 1
ZG270-500(GB11352)bzxZ.net
（代号ZG）
弹性块材质为天然橡胶或合成橡胶，要求扯断强度26~33N/mm，扯断伸长率3. 0. 41
600%～700%（GB528)：邵氏硬度为74~～78(GB531)。106

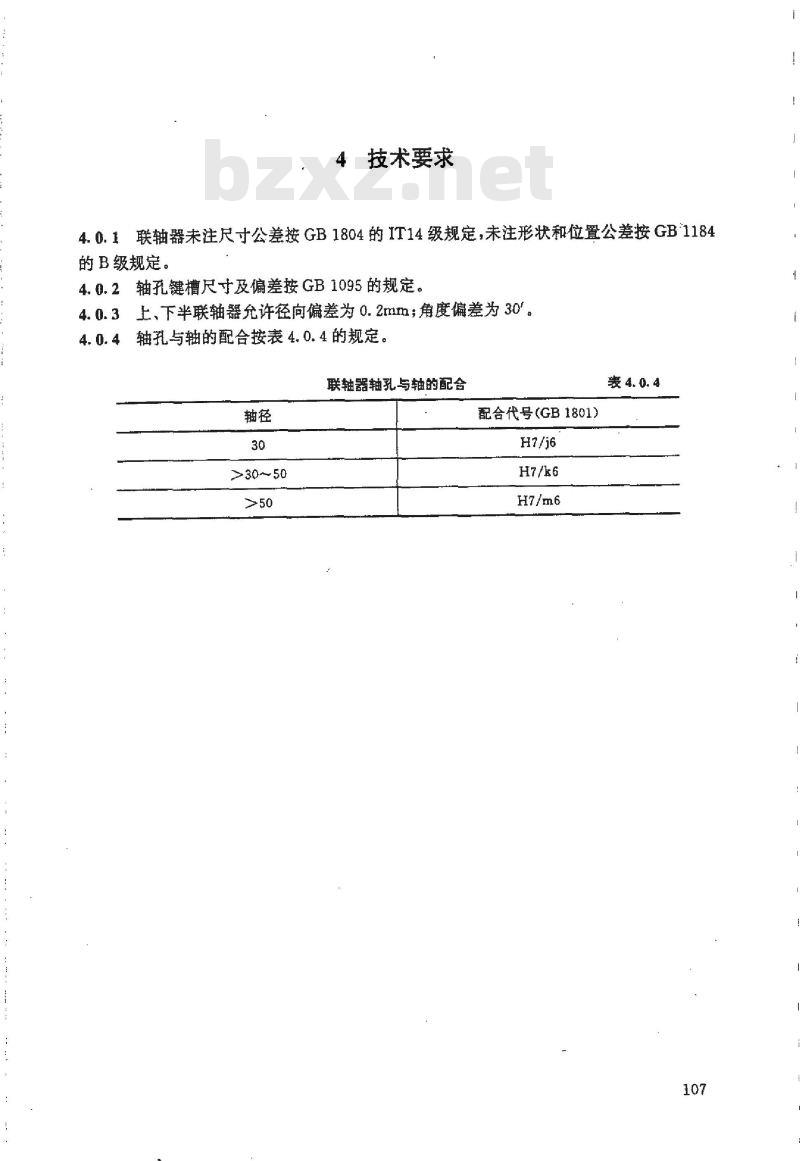

技术要求
4.0.1联轴器未注尺寸公差按GB1804的IT14级规定，未注形状和位置公差按GB1184的B级规定。
4.0.2轴孔键槽尺寸及偏差按GB1095的规定。4.0.3上、下半联轴器充许径向偏差为0.2mm；角度偏差为30°。4.0.4轴孔与轴的配合按表4.0.4的规定。联轴器轴孔与轴的配合
>30～50
配合代号（GB1801)）
联轴器选用应符合HG21563和本标准3.0.2的规定。108
HG 21569.2-95 联轴器
标记及标记示例
材料代号（见表3.0.3）
上半联轴节孔径（减速机输出轴轴径如与下半联轴节相同，可省略）
下半联轴节孔径（即传动轴上端轴径d，）6.2标记示例
例1：铸铁制块式弹性联轴器，上半联轴节孔径为55mm、下半联轴节孔径d，=60mm，其标记为：
HG 21569. 2--95
联轴器60/55-HT
例2：铸钢制块式弹性联轴器，上、下半联轴节孔径为70mm，其标记为：HG 21569.2--95
联轴器70—ZG
月本标准提出单位、主编单位
附加说明
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：上海医药设计院
化工部设备设计技术中心站
生要起草人：鲍爱元虞　军
