【化工行业标准(HG)】 双切换旋塞阀

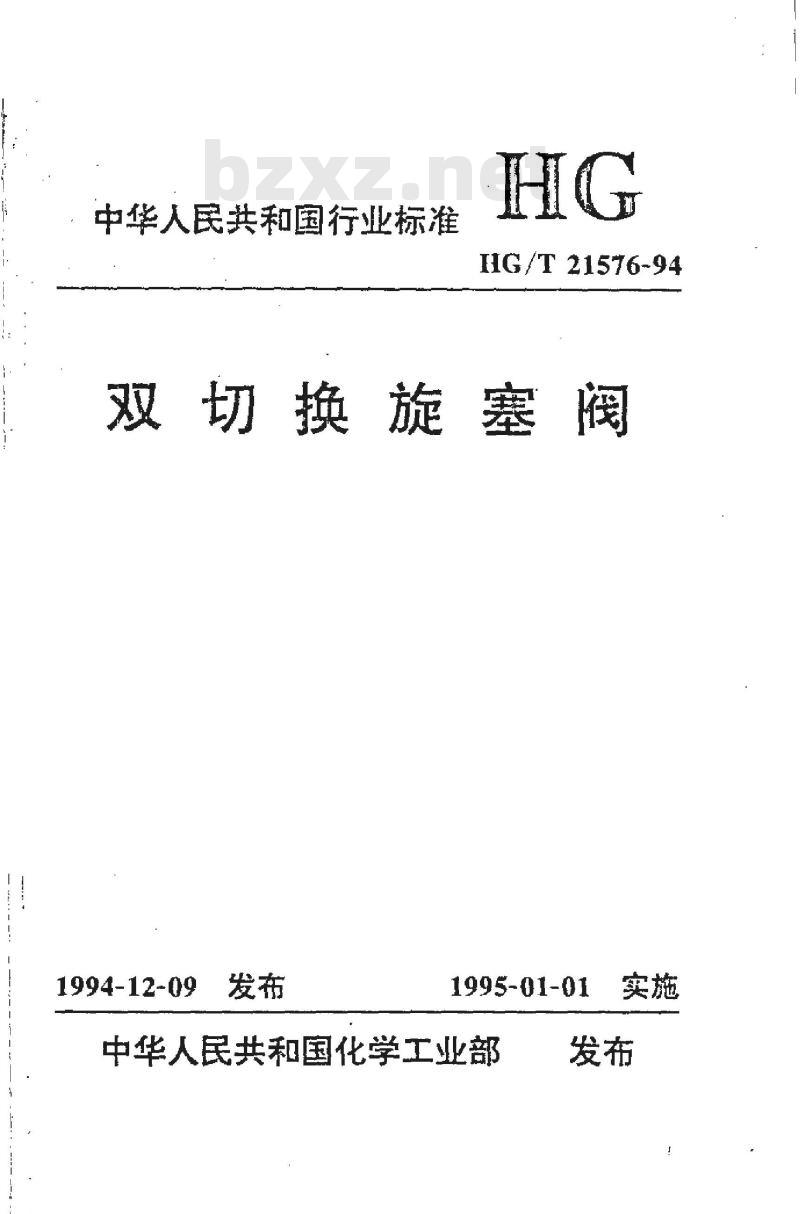

中华人民共和国行业标准
HG/T 21576-94
双切换旋塞阀
1994-12-09
1995-01-01
中华人民共和国化学工业部

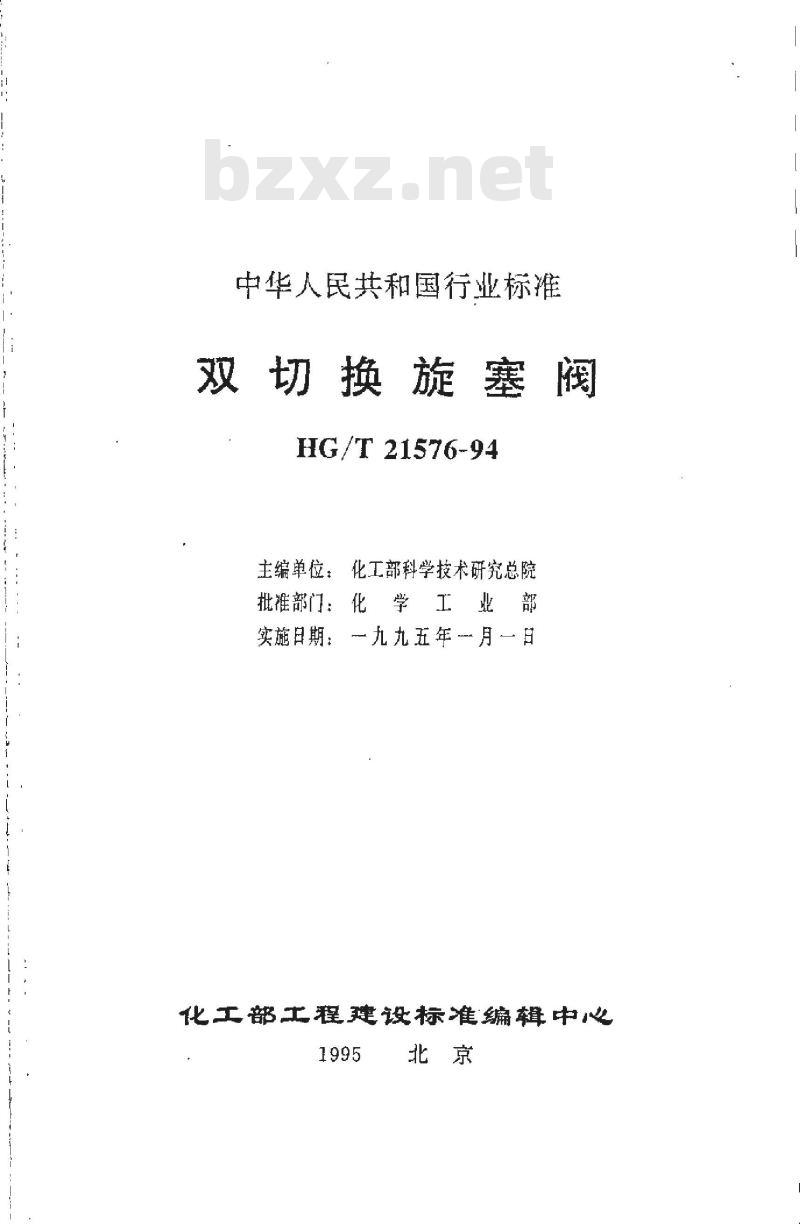

中华人民共和国行业标准
双切换旋塞阀
HG/T 21576-94
主编单位：化工部科学技术研究总院批推部门：化　学　工　业　部　实施日期：一九九五年月一日
化工部士程建设标准编辑中心

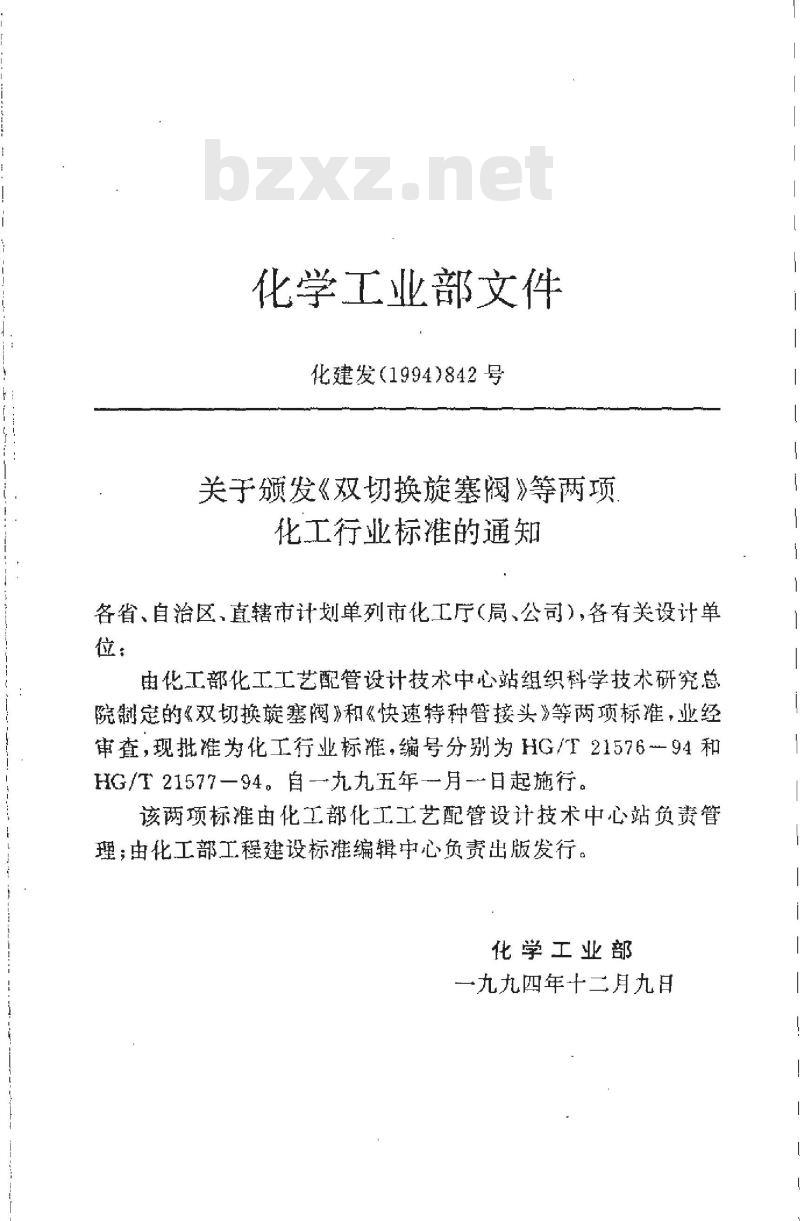

化学工业部文件
化建发（1994）842号
关于颁发《双切换旋塞阀》等两项化工行业标准的通知
各省、自治区，直辖市计划单列市化工厅（局、公司），各有关设计单位：
由化工部化工工艺配管设计技术中心站组织科学技术研究总院制定的《双切换旋塞阀》和《快速特种管接头》等两项标推，业经审查，现批准为化工行业标准，编号分别为HG/T2157694和HG/T 21577一94。自-九九五年-－月－→日起施行。该两项标准由化工部化工工艺配管设计技术中心站负责管理；由化工部工程建设标准编辑中心负责出版发行。化学工业部
一九九四年十二月九日

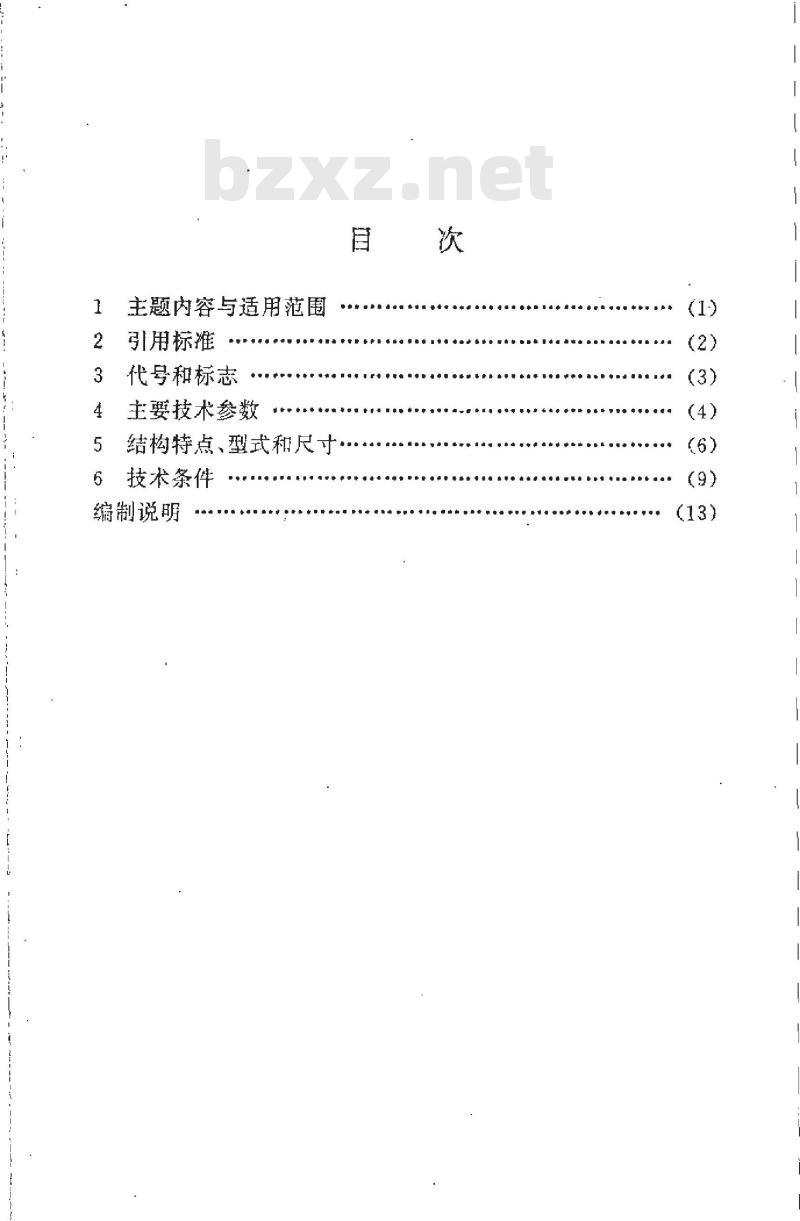

主题内容与适用范围
引用标准
代号和标志
主要技术参数
结构特点、型式和尺寸
技术条件
编制说明

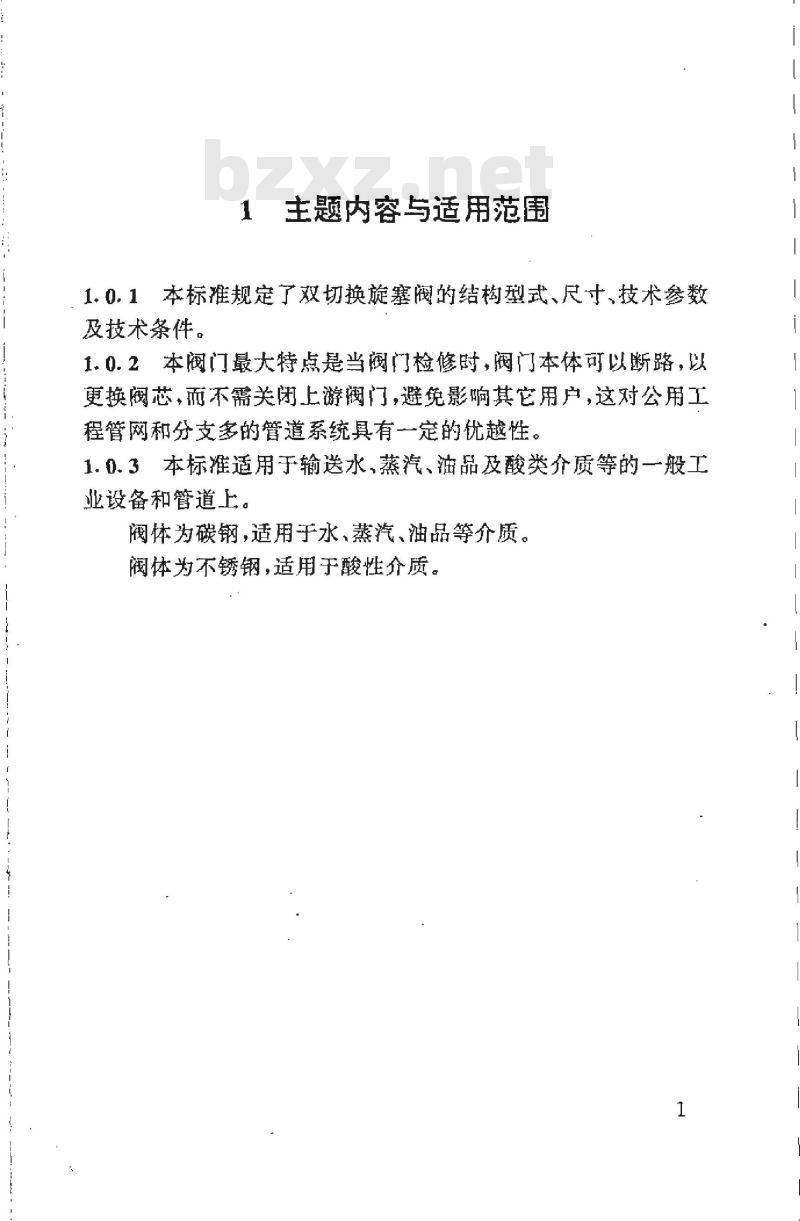

1主题内容与适用范围
1.0.1本标雅规定了双切换旋塞阀的结构型式、尺寸，技术参数及技术条件。
1.0.2本阀门最大特点是当阀门检修时，阀门本体可以断路，以更换阀芯，而不需关闭上游阀门，避免影响其它用户，这对公用工程管网和分支多的管道系统具有一定的优越性，1.0.3本标准适用于输送水，蒸汽、油品及酸类介质等的一般工业设备和管道上。
阀体为碳钢，适用于水、蒸汽、油品等介质。阀体为不锈钢，适用于酸性介质。GB979
GB2100
JB/T5100
GB1184
GB4334
GB 4981
GB12225
GB5679
GB12220
GB7T 12252
GB 9116. 5
GB 9116. 8
引用标准
《碳素钢铸件分类及技术条件》《不锈耐酸钢铸件技术条件》
《熔模铸造碳钢件技术条件》
《形状和位置公差，未注公差的规定》《铸不锈钢晶间腐蚀倾向试验》《工业用阀门的压力试验》
《通用阀门钢合金铸件技术条件》《可锻铸铁》
《通用阀门
标志》
《通用阀门1
供货要求》
《实面带颈平焊钢制肇法兰（PNI.6MPa）》《窦面带颈平焊钢制管法兰（PN2.OMPa）》DBP
例如：DBP50-SI.G
3代号和标志
阀体材料
公称压力
连接型式
公称通径
品代号
G:铸钢
P：不锈耐酸铸钢
S:管螺纹
F:法兰
[双切换旋鑫阀
(DoubleBlock PlugValve))
表示双切换旋塞阀，公称通径为50mm，管螺纹连接，公称压力为1.oMPa，阀体材料为铸钢。3
4主要技术参数
4.1公称通径和公称压力
螺纹连接双切换旋塞阀
公称通径：DN15-50mm，
公称压力：1.OMPa。
法兰连接双切换旋塞阀
公称通径：DN25~80mm；
公称玉力：1.6MPa、2.0MPa。
4.2工作温度
内芯材料为尼龙1010时，工作温度≤80C。内芯材料为聚四氟乙烯时，工作温度≤150C。4.3主要材料
主要材料见表4.3.1。
零件名称
翻体、压盖、
外芯、拼帽
铸钢RZG200-400
铸不锈钢ZGOCr18Ni9
铜合金2QSn5-5-5
铸不锈钢ZGOCr18Ni9
ZG1Cr13
ZG2Cr13Www.bzxZ.net
聚四氟乙烯、尼龙1010
可锻铸铁KTH330-08
标准号
JB/T5100
GB2100
GB12225
GB2100
GB5679
结构特点，型武和尺
结持点
双切换旋塞阀为双旋赛您子，在正常生产的，双蔬赛均开5. 1.1
通，若将旋寒列芯断路时，即可更换旅拿内齿，故可在运行状态下检修。
连接墅式
5. 1. 2. 1
蝶发莲
法关接
螺纹连接双切换旋赛阅见图5.2.1。图5.2.1
法兰连接双切换旋塞阀见图5.2.2图5.2.2
5.3尺寸表
螺纹连接双切换旅寒润见表5.3.1公称通径
公称压力
螺纹G
法兰连接双切换旋塞阀：
5.3. 2. 1
公称通径
法兰PN1.6MPa，标准号GB9116.5，见表5.3.2.1。表5.3.2、1
公称压力
公称通径
法兰PN2.0MPa，标准号GB9116.8，见表5.3.2.2。表5.3.2.2
公称压力
