【国家标准(GB)】 聚乙烯热收缩薄膜

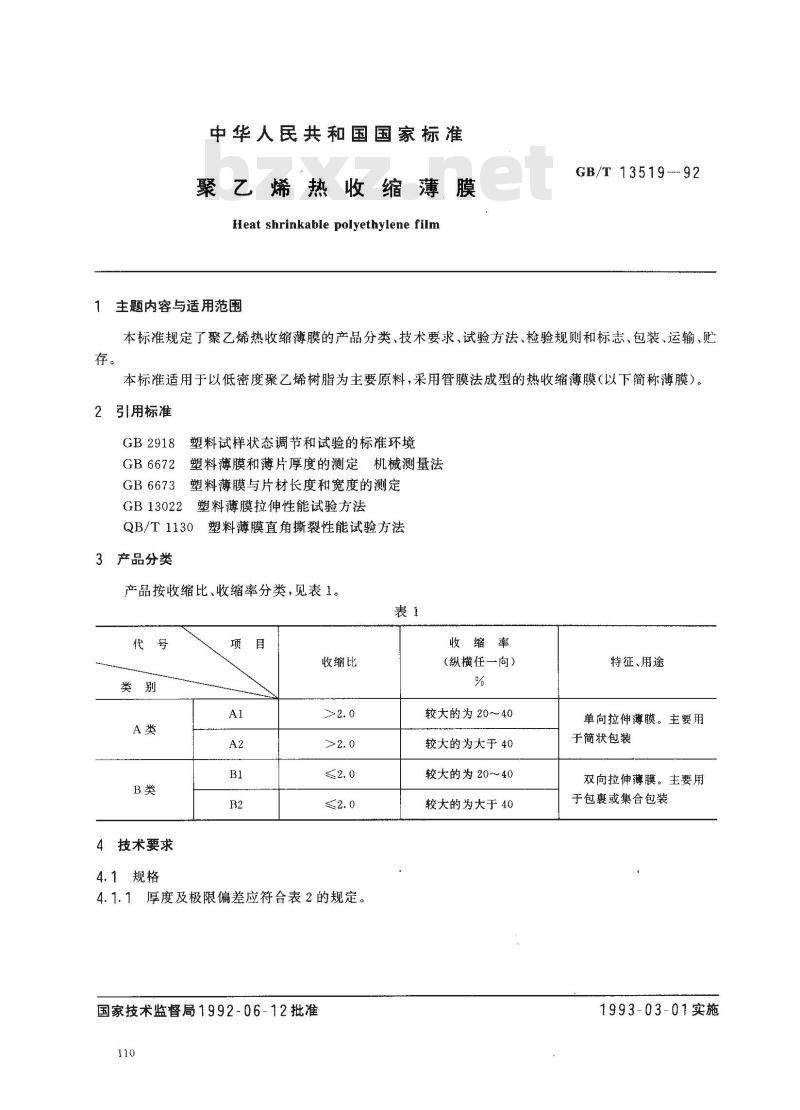

中华人民共和国国家标准
聚乙烯热收缩薄膜
Heat shrinkabie polyethylene film主题内容与适用范围
GB/T 13519--92
本标准规定了聚乙烯热收缩薄膜的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贴存。
本标准适用于以低密度聚乙烯树脂为主要原料，采用管膜法成型的热收缩薄膜（以下简称薄膜）。2引用标准
GB 2918
GB 6672
塑料试样状态调节和试验的标准环境塑料薄膜和薄片厚度的测定，机械测量法塑料薄膜与片材长度和宽度的测定GB 6673
GB13022塑料薄膜拉伸性能试验方法QB/T1130
3产品分类
塑料薄膜直角撕裂性能试验方法产品按收缩比、收缩率分类，见表1。表1
4技术要求
4.1规格
收缩比
4.1.1厚度及极限偏差应符合表2的规定。国家技术监督局1992-06-12批准110
收缩率
(纵横任一向）免费标准bzxz.net
较大的为20～40
较大的为大于40
较大的为20～40
较大的为大于40
特征、用途
单向拉伸薄膜。主要用
于简状包装
双向拉伸薄膜。主要用
于包裹或集合包装
1993-03-01实施

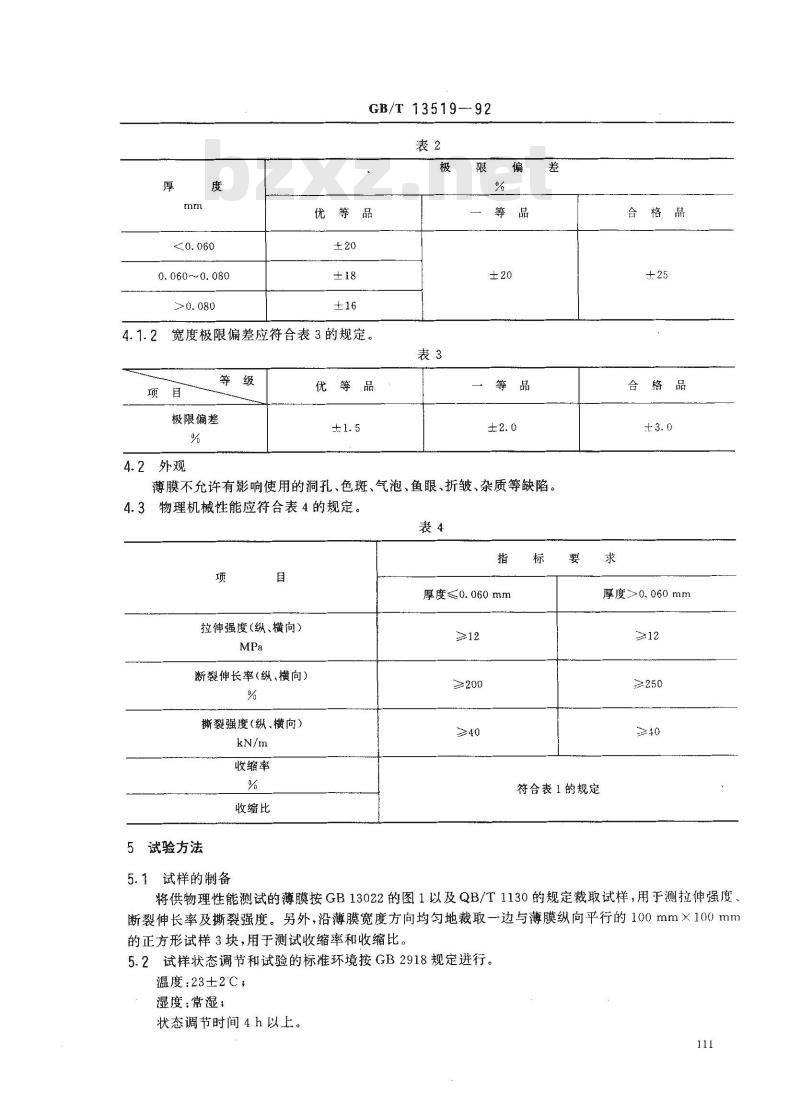

0. 060~0. 080
GB/T13519-92
优等品
4.1.2宽度极限偏差应符合表3的规定。表3
极限偏差
4.2外观
优等品
薄膜不允许有影响使用的洞孔、色斑、气泡、鱼眼、折皱、杂质等缺陷。4.3
物理机械性能应符合表4的规定。表4
拉伸强度(纵、横向）
断裂伸长率（纵、横向）
撕裂强度（纵、横向）
收缩率
收缩比
5试验方法
厚度≤0.060 mm
≥200
符合表1的规定
合格品
合格品
厚度>0.060mm
≥250
5.1试样的制备
将供物理性能测试的薄膜按GB13022的图1以及QB/T1130的规定裁取试样，用于测拉伸强度断裂伸长率及撕裂强度。另外，沿薄膜宽度方向均匀地裁取一边与薄膜纵向平行的100mm×100mm的正方形试样3块，用于测试收缩率和收缩比。5.2试样状态调节和试验的标准环境按GB2918规定进行。温度：23±2C
湿度：常湿，
状态调节时间4h以上。

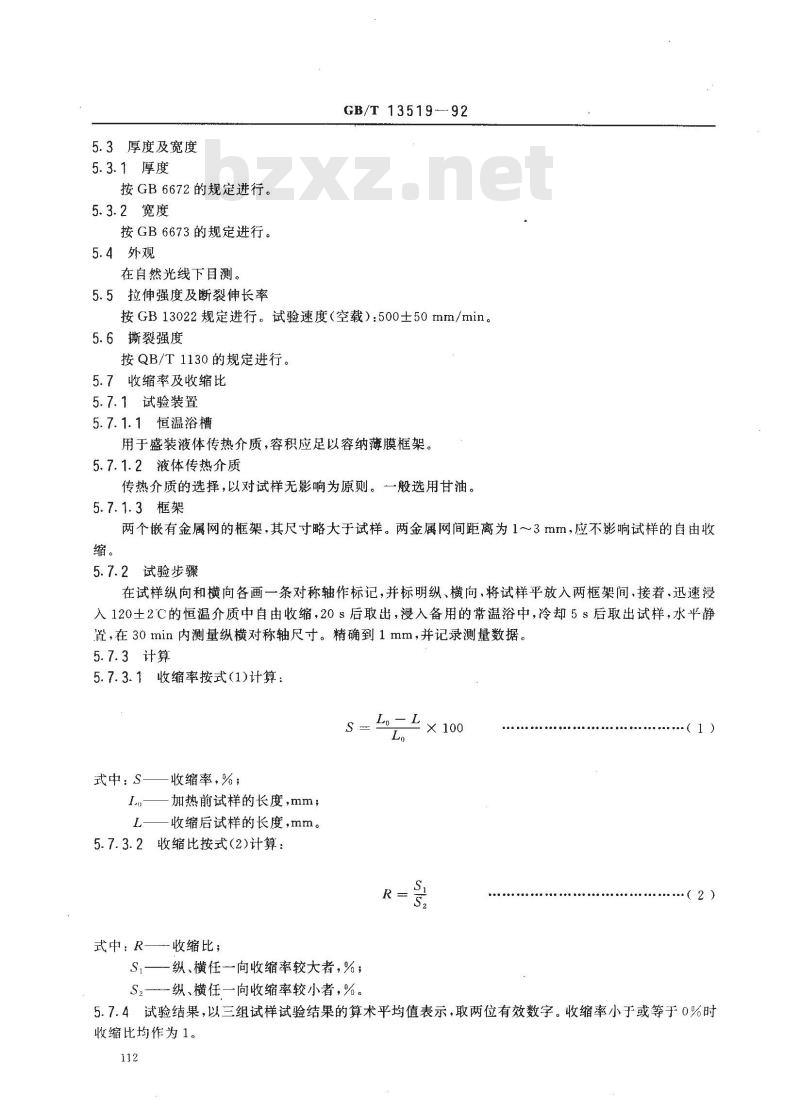

5.3厚度及宽度
5.3.1厚度
按GB6672的规定进行。
5.3.2宽度
按GB6673的规定进行。
5.4外观
在自然光线下目测。
5.5拉伸强度及断裂伸长率
GB/T 1351992
按GB13022规定进行。试验速度（空载）：500士50mm/min。5.6撕裂强度
按QB/T1130的规定进行。
5.7收缩率及收缩比
5.7.1试验装置
5.7.1.1恒温浴槽
用于盛装液体传热介质，容积应足以容纳薄膜框架。5.7.1.2液体传热介质
传热介质的选择，以对试样无影响为原则。一般选用甘油。5.7.1.3框架
两个嵌有金属网的框架，其尺寸略大于试样。两金属网间距离为1～3mm，应不影响试样的自由收缩。
5.7.2试验步骤
在试样纵向和横向各画一条对称轴作标记，并标明纵、横向，将试样平放入两框架间，接着、迅速漫入120土2C的恒温介质中自由收缩，20s后取出，浸入备用的常温浴中，冷却5s后取出试样，水平静置，在30min内测量纵横对称轴尺寸。精确到1mm，并记录测量数据。5.7.3计算
5.7.3.1收缩率按式(1)计算：
式中：S——收缩率,%；
-加热前试样的长度，mm；
L—一收缩后试样的长度，mm。
5.7.3.2收缩比按式（2)计算：
式中：R一
一收缩比；
Si—纵、横任向收缩率较大者，%，S.纵、横任一向收缩率较小者，%。L。— L
× 100
5.7.4试验结果，以三组试样试验结果的算术平均值表示，取两位有效数字。收缩率小于或等于0%时收缩比均作为1。

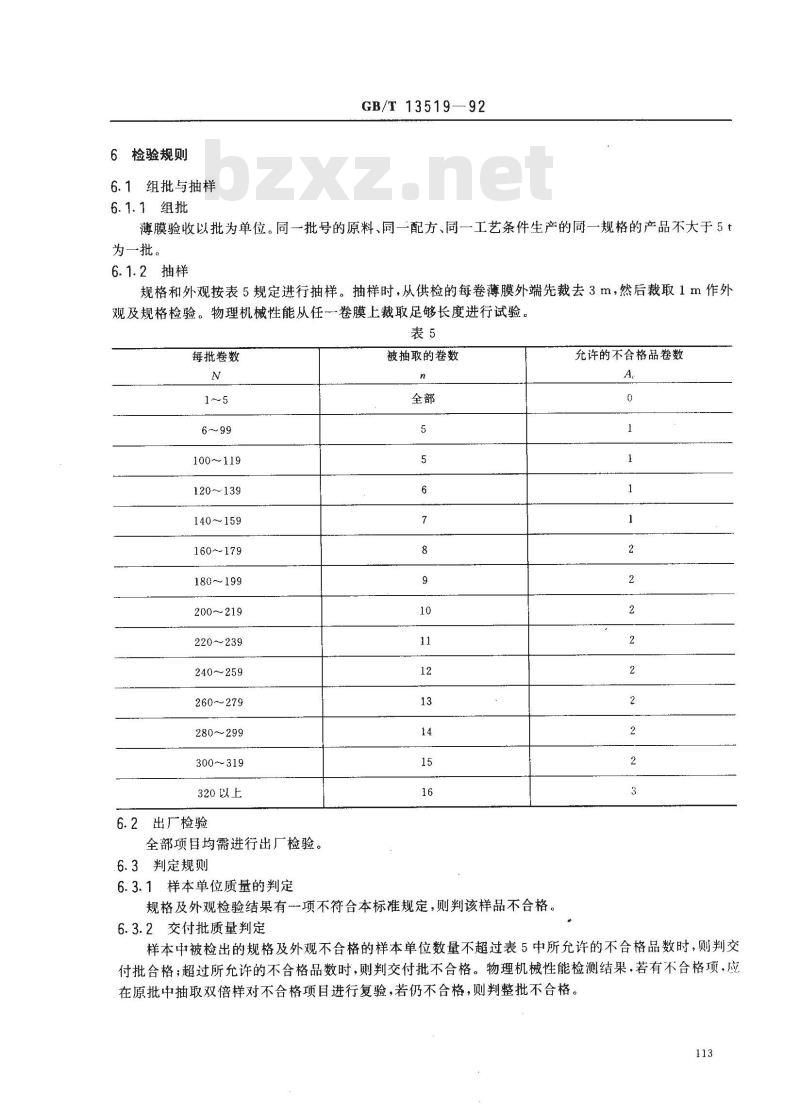

6检验规则
6.1组批与抽样
GB/T13519
6.1.1组批
薄膜验收以批为单位。同一批号的原料、同一配方、同一工艺条件生产的同一规格的产品不大于5t为一批。
6.1.2抽样
规格和外观按表5规定进行抽样。抽样时，从供检的每卷薄膜外端先裁去3m，然后裁取1m作外观及规格检验。物理机械性能从任一卷膜上裁取足够长度进行试验。表5
每批卷数
100~119
120~139
140~159
160~179
180~199
200~219
220239
240259
260~279
280~299
300～319
320以上
6.2出厂检验
全部项目均需进行出厂检验。
6.3判定规则
6.3.1样本单位质量的判定
被抽取的卷数
规格及外观检验结果有一项不符合本标准规定，则判该样品不合格。6.3.2交付批质量判定
允许的不合格品卷数
样本中被检出的规格及外观不合格的样本单位数量不超过表5中所允许的不合格品数时，则判交付批合格；超过所允许的不合格品数时，则判交付批不合格。物理机械性能检测结果，若有不合格项，应在原批中抽取双倍样对不合格项目进行复验，若仍不合格，则判整批不合格。113

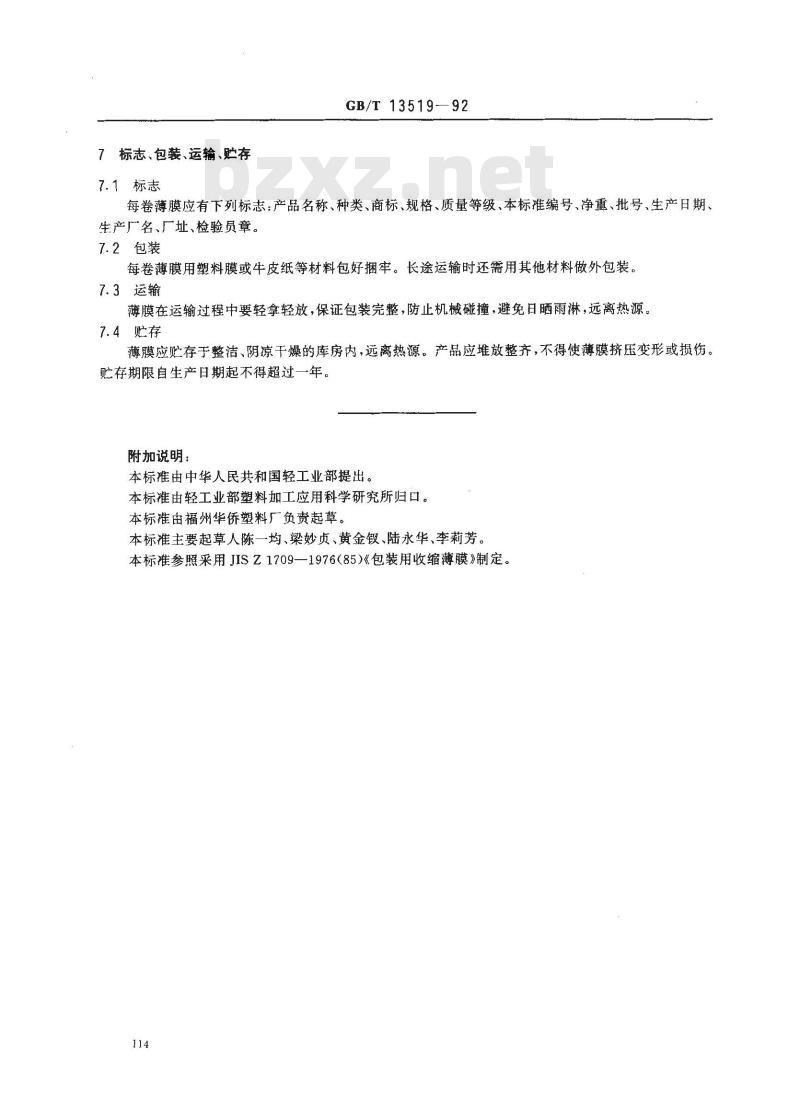

7标志、包装、运输、贮存
7.1标志
GB/T13519—92
每卷薄膜应有下列标志：产品名称、种类、商标、规格、质量等级、本标准编号、净重、批号、生产日期、生产厂名、厂址、检验员章。
7.2包装
每卷薄膜用塑料膜或牛皮纸等材料包好捆牢。长途运输时还需用其他材料做外包装。7.3运输
薄膜在运输过程中要轻拿轻放，保证包装完整，防止机械碰撞，避免日晒雨淋，远离热源。7.4贮存
薄膜应贮存于整洁、阴凉干燥的库房内，远离热源。产品应堆放整齐，不得使薄膜挤压变形或损伤。贮存期限自生产日期起不得超过一年。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由福州华侨塑料厂负责起草。本标准主要起草人陈一均、梁妙贞、黄金锻、陆永华、李莉芳。本标准参照采用JISZ1709—1976（85）《包装用收缩薄膜》制定。114
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
