中华人民共和国国家标准
套式铰刀和套式扩孔钻用心轴
Arborsforshellreamersandshell coredrillsUDC 821.951.7
GB4255-84

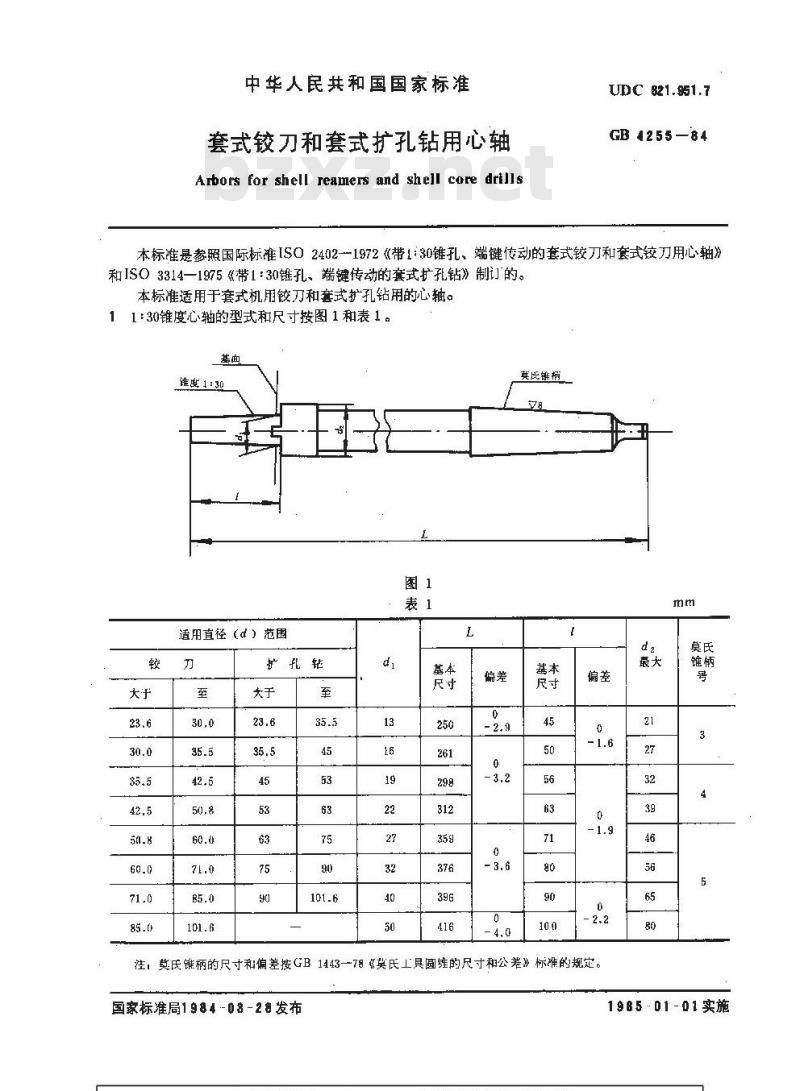

本标准是参照国际标准ISO2402--1972《带1:30锥孔、端键传动的套式铰刀和套式铰刀用心轴》和ISO33141975《带1：30锥孔、端键传动的套式扩孔钻》制订的。本标准适用于套式机用铰刀和套式扩孔钻用的心轴。11:30锥度心轴的型式和尺寸按图 1和表 1 。基面
催度1:30
适用直径（d）范围
扩孔钻
英氏锥柄
注，莫氏锥柄的尺寸和偏差按GB1443一78《莫氏工具圆维的尺寸和公差》标准的规定。国家标准局1984-08-28发布
198501-01实施
GB 4255—84wwW.bzxz.Net

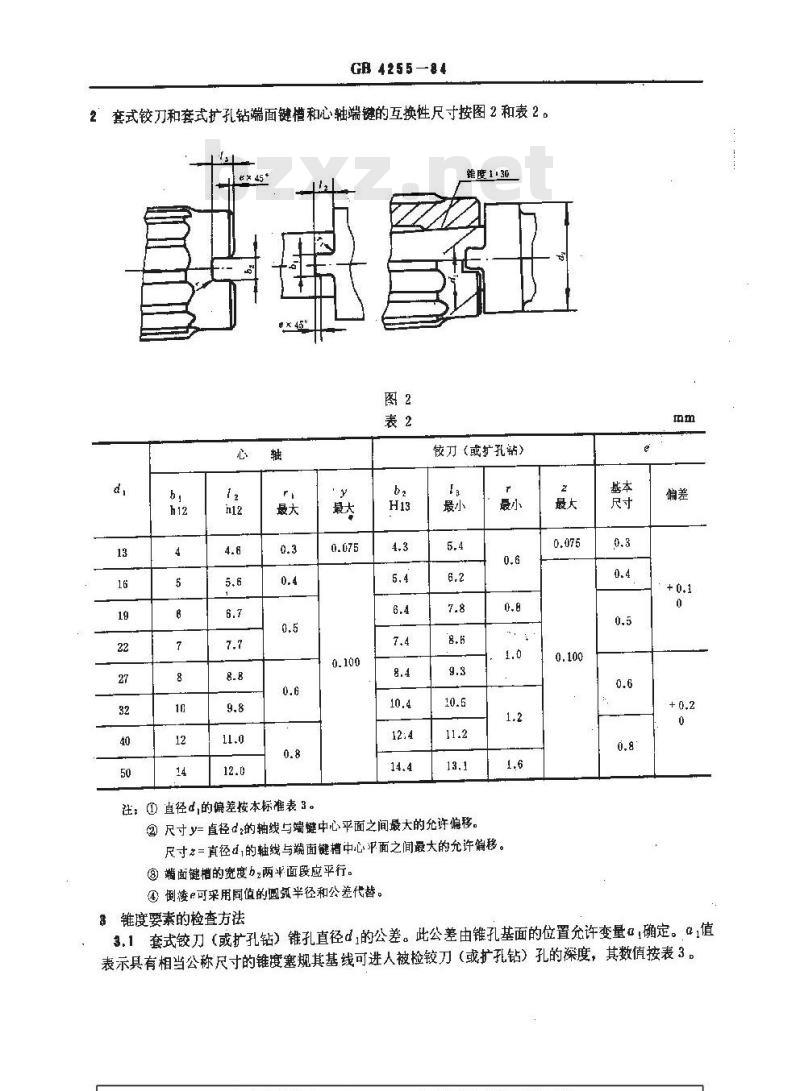

2套式铰刀和套式扩孔钻端面键槽和心轴端键的互换性尺寸按图2和表2。ex45
+韩大
锥度1-30
铰刀(或扩孔钻）
注：①直径d,的偏差按本标准表3。②尺寸y=直径d的轴线与端键中心平面之间最大的允许偏移。最小
尺寸之=直径d,的轴线与端面键槽中心平面之间最大的允许偏移。③面键槽的宽度两半面段应平行。④倒棱e可采用同值的圆须半径和公差代替。2
3锥度要素的检查方法

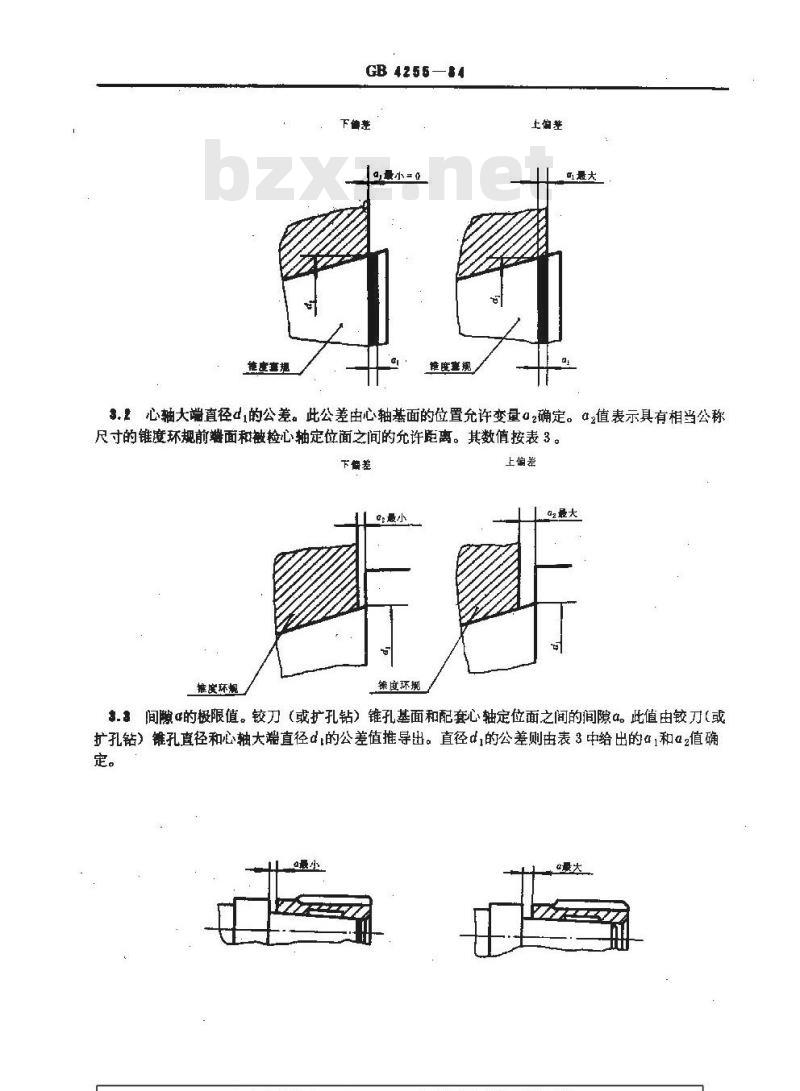

3.1套式铰刀（或扩孔钻）锥孔直径d的公差。此公差由锥孔基面的位置允许变量α,确定。,值表示具有相当公称尺寸的锥度塞规其基线可进人被捡铰刀（或扩孔钻）孔的深度，其数值按表3。GB 4255—84
土偏整
$.2心轴大赠直径4,的公差。此公差由心轴基面的位置允许变量2确定。4值表示具有相当公称尺寸的锥度环规前面和被检心轴定位面之间的充许距离。其数值按表3。下前差
雄度环
致最小
罐度环规
上偏差
a最大

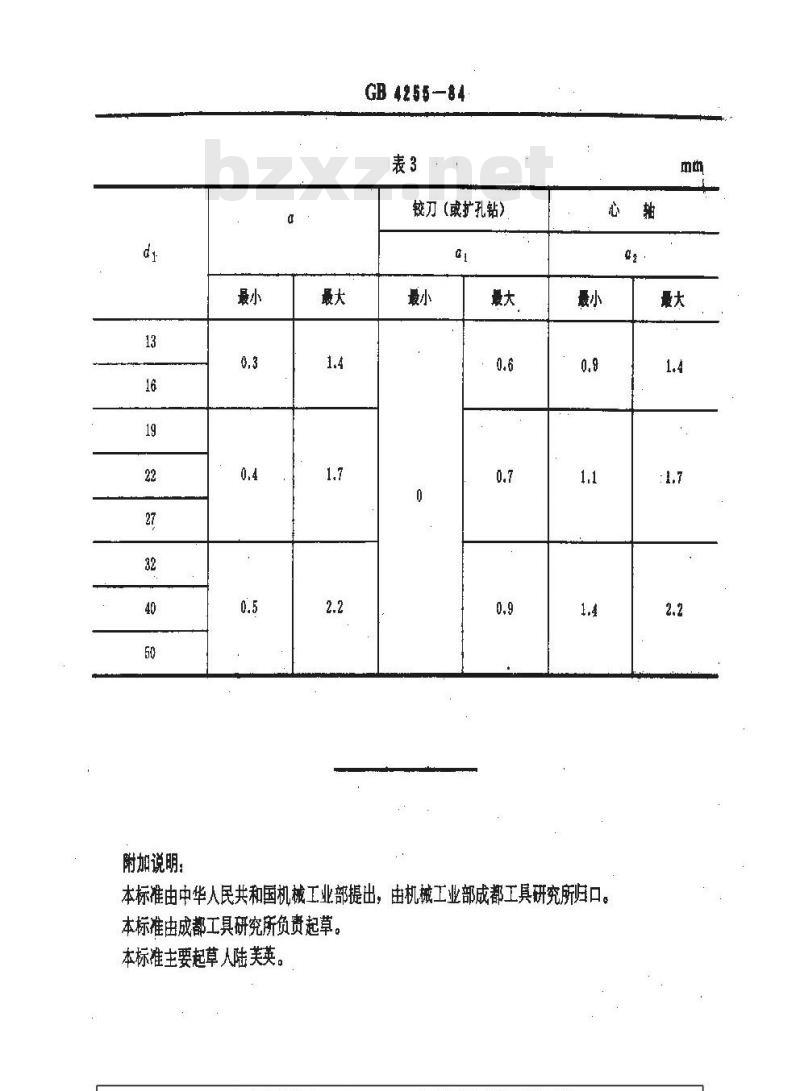

$.间随的极限值。铰刀（或扩孔钻）锥孔基面和配套心轴定位面之间的间隙α。此值由铰刀（或扩孔钻）锥孔直径和心轴大端直径d,的公差值推导出。直径d,的公差则由表3中给出的α,和αz值确定。
附加说明：
GB4255—84
铰刀(或扩孔钻）
本标准由中华人民共和国机械工业部提出，由机械工业部成都工具研究所归口。本标准由成都工具研究所负责起草。本标准主要起草人陆美英。
