【机械行业标准(JB)】 汽轮机铸钢件超声波探伤及质量分级方法

中华人民共和国机械行业标准
JB/T9630.2—1999
汽轮机铸钢件
超声波探伤及质量分级法
Ultrasonic testing and qualiy classification mcthodof steel casting forstcamturbines1999-08-06发布
国家桃械工业局
2H-(1-01 实施
JB/T9630.2—1999
半标准层对2BK54010.--88（汽轮针待解件粗声被探快及贡分级方达》逆行的修订。本标注在技术内容上保持原来的内容，仅增加了用标准章节，在缩押知饮序上进行了适当调整，个射享惟了造当静改，
本标准自实慈之口起代替2BK54010-88。本示准由会国汽轮机株准化技术委员会提出并有口，本示准起紫单位：略尔液汽轮机高限责任公司、二海汽轮机有限公司和上海发电设备威食设计研穷所。
本际信三要起茗人，幸景涛、函建国、韩志双、王纪根、美忠，本标准于1999年？月首次发布，范围
中华人民共和国机行业标准
汽轮机铸钢件
超声波探伤及质雷分级方法
t'itrasnnke lesting and qualily classificallon inelhodof steel castings for slcam turbines本标准现定了A型脉冲反射式超声被探齿及对敏降逆行分级的方法。车标准适用下容虽大或等于12MW电站汽轮前逆钢件。[E/T930.2—J999
找费ZBK5:010—88
深月本标准时，些额提供铸据件的超声被探资用证，图中明要本探价的部位和相应的正等级。2用标准
下列标准包含的秉文，通过准车标准中引历而构成为态际准的条文。本际准出点时，所示版和的为效，所有标准还会破略订，出本标准的各方应深讨使下列标准段新版本的可能性，JB/T=03S1—1A塑脉冲反射式超声波深伤仪通用技术系片3人员资格
3.1持钢件划声深伤人员，应取存士管无供检测人员资格监定机关源发的超声波报伤人页资路证书，非从事相应的工作，
3.2的然件超声深人点，还应具有铸钢料，上艺、请造缺南及然处原等大而的能划识设备器材
4.1探快仪器
铸钢件超声波探衡的仪露，其性能应竹合JB/T 1GCG育关观定。4.2探头
4.2.1立探头的赖率为1~5MHz，品片有改为10~20m1m。传4软节膜的反规格直深头优统采用，4.2.2斜炼头的频为2~5MIz，折射用为45～70°，品片直色为~20nm4.2.！在品直探的率为2~M片2，0入射，晶片径不大于20mm。4.3对比试
4.3.1亚立法探伤，采用用1，表1和照2，表2所示的G系列即试块。4.3.2斜射法深伤，采尼已3、表3所示的对比式块，4.3.了制造对比试决的财料应是经正火或正火、可火热处理的谈索氧或台金师饮件，其益声衰减特应与破控铸销件相同效接近，并丑必须经过超市探，不得有等于或大于2m负下底孔当量的缺陷4.3.1成品对比式缺的则画，应际明试快代号，筛号，材料钟号和质量减戈标记，+.
可果用缸油或其也正的牌合介质。实际探伤和胶正所的调合剂必须相可国家机械王业需1999--08—06批准00实购

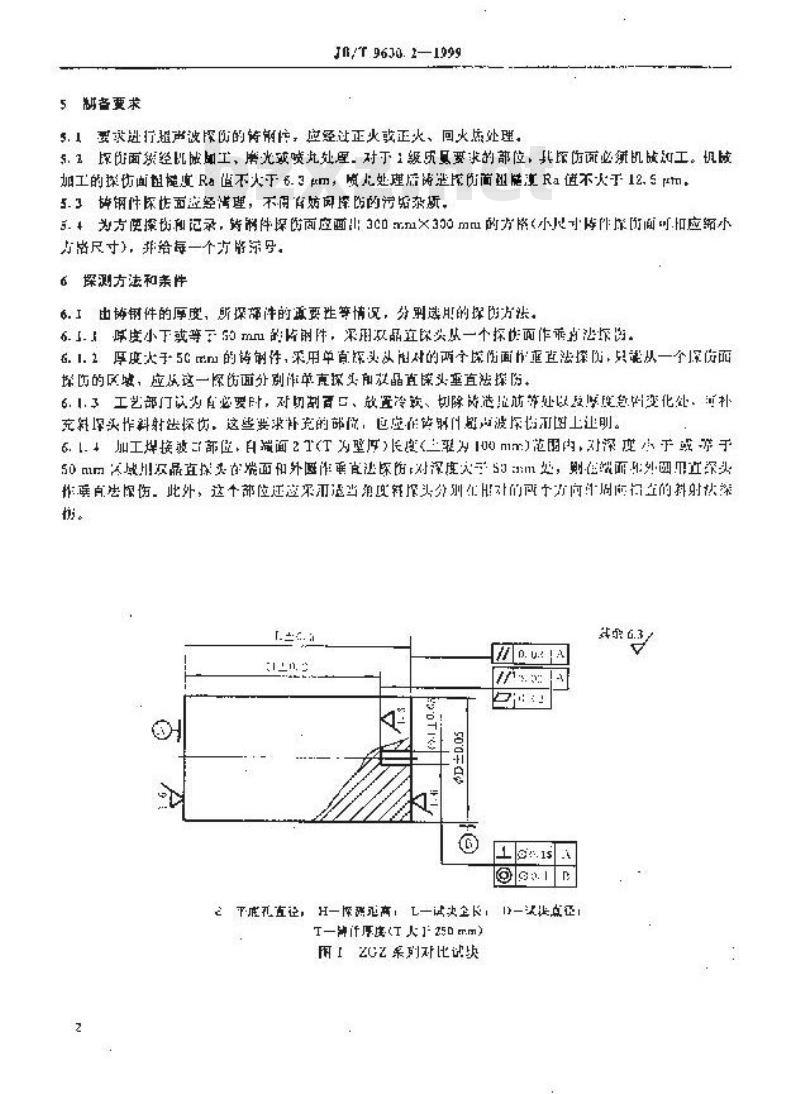

5制各要求
J/9630.2—1999
5.1要录迅行超声波深的的肾制使，应经过正火敦正火、回火点处理。5，2原的面级经比成工，房光或喷此处厘，对于1级历易要求的部使，其坏伤必肌划工。机成加工的球伤面粗能度R道不火乎%.3m，质北处理后的整防面趾能Ra值不火于12. 5 ，5.3缺钢性探齿面盘经满理，不用有妨即择防内污垢杂，5.4为方使探记录，等件探的面应面山3cmm×300mm的方格（小件库[面可应小方路尺寸），排给每一个方路综号。6探测方法和紊性
6.工出协钢件的厚度，所探静洋的政要性等情说，分别遂其的坏方法。6.1.度小下或等50mm的片件，采用效品保炎从一个探快面作需出法作的。6.1.2度大于5G的诗制件，采用单青深头以对的两个面作法择，只能从一个面择所的区城，应从这一保的面分别作单克探头前放品直读头垂直法探伤，6.1.了工艺部门以为乱必要时，对切制百口、放置冷款、切除龄法拉防等处以及厚度急叫变化处，可补充料深头作料射法探收，这些要求补究的部位：应作管射波压伤图上让明。6.1.+加接面2（为长100范内对深小于或于50mm大或川品直保头净炭面和外医准承宜法深陷对深准大5m处，则在线而外团用立深头推确自法限伤，此外，这十位还应采选当消理择头分车让的可于为向周所们生的料射快深。
平底孔直，H一深离死高，一试次企长，1—次让点征！T—钟i厚座(人25D m.m)
用列货
我象6.3
试类代号
JB/T 9630. 2.-. 1999
表1、ZCZ系列对比试快参数
8×25t=200)
H—择泄军离
图2ZGS系列对比试块
表22GS系列对比试参数
T-E/15
s—@3_0.0
10要T/4.取大书
6.1.5除了6.1.4规定的以外，铸派件其它部位的垂直法探齿，在乘件许可时，均应分别从两个表面过行，假如出于几何形状或尺寸限制无法实荒和存在月查不到的部空时，应在探快控告中部以说明，6.2探测规率
一般应使用不需甲2MITz题率的趣声波进行探通：因铸造组织放影响而使用低于2MHz题率对，应在探伤报告中加以说明，
6.3操测灵敏度
6.3.1乘直法探时使用2G2对比试快校准探测灵敏度，6.3.1.1仪器灵做度给定下，分别测Zz系列对比试快，制试块见6mm平心孔的距离一-临度线：
6.3.1.2当链检诗钢世的丧面粗挂度材质衰减与试缺存在差别时，应对二述曲载分射进行好偿修正3
JB/T 9630.21999
6.3.1.3将上述修蓝后的距离一幅或曲线，并取最大测距处必9mm平孔回波高度等于屏高的10%后描绘在仪尝示彼屏前面板上，此线定为被检特钢件的以6mm平底孔的1%被高线6.31.4探谢灵单度按准时，可取测距在录人测距之内的能一2G2试快，调节议器灵敏度也此试映的登6切日平晚无回诚高度等于100%波高载即可，恒对传钢作1质更要求部位的探快，应再提高增益12dB后进行，
6.3.2垂直法探情时使用停钢件底面较准探测更敏度6.3.2.1在转钢件两表而乎行而祖度有代表生的无缺旁的部位获得赖定的底面回波，调节仅器灵敏度使其高度为屏高的10%。
6.3.2.2然后振据转件享座、超声拥率、品片直轻和6mm平底孔等鑫数，从AVG线国上求得应给底面回皱的增值（B），并对仪器增益此dB值，此时探测灵敏度已较准完中，如果对件1织费要求部位探伤，则应再提高增益12dB.
6.32.3为使十评定缺陷，可根锯AVC续再中的必6m回平底凡的距高一幅度曲线并孝虑链钢件不问深虐处材质衰波而进行修正之后，仪器示波屏前面板上捐终出定为空6mm平底托的100%波线，6.3.3双品克探头要再法探伤时使用ZGS试块校准深灵数度，6.3.31用ZGS试换测绘必3mm平底孔更高一—度曲载于仪器示波底前面板二。此线定为mm平底孔的100%波高。
6.3.3.2当件1级质量要求部位授齿时，探测灵效度可用ZGS实热校准，使试块的凸3平底孔凹波与100%法高线高度相回.如试次表品相整虚与所经检德钢卡表面不同，则应再补尝因能度引起的损失值，
6.3.3.3如第需于其客质冠等级等求部位的探齿，则探测灵效能降低12dB.3.4斜射法探价时的操泄灵度控准幅度业载于收器示波原前丽板上，此势定为6.3.4.1用图3、表3所示决块并按图4方法测终呢离—斜射法探伤规定直经措孔的1CC%激高线。~
3斜操头周对比试块
表3斜探头用对比试块整款
>25~SubzxZ.net
100~150
150～20K
孔径主0.5
JE/T 9630.2 -1999
1/411/23/T 4[
图4横波解探头探伤用100%波商辑到作.3.4.2探须灵势离校准时，斜探头可置于图4所示低一测点，调节仪器灵数度使孔的回滤高度等二1C0%波高战，然后，如势件与试快之间存在材质丧减和表面粗趋度差异，则应分别进行扑偿增益。6.3.材质衰减和表面粗趋度差异的补偿值，由实测求得，6.3.6持钢件粗探时，充许使用比上述科高的灵数度进行，但在评价妖陷过必须按规定灵效库测定：6.37探慢过理中和绪束之前，应欢操测灵敏这进行按验，如发现灵数度已降低，则就对在校格前的所检耐部分革新规定灵敏度探到，6. 4扫
6.4，工探火的扫害成100进行，相伴两次扫登带之间至少应有操头晶片直色（或边长>的0%重在，6.4.2扫查速度不得星过150mm/
7缺陷的评定
7.1府记录的缺陷或信号
7.1.1达到或超过1C0%波高线的缺降回波，7.2底而回波高度降低到正带底面回波高连的25均或以一区域，但判断确认低几何常状了起者可人作记录，
了.1.3溯认为裂较性遗的小论其回波高宽如问，均须记录。了.2缺陷定量
了.2.1达到或超过100%高线缺陷回被，用移动探头到缺陷回皱降低到50%波高线高盘时探头中心点（直接标在探齿面上>确定缺将边界，求出缺陷面权。了，2.2缺旁回波高度达到或超过100%然高线，但由乎几何形状限制，探头稍一移动，缺陷回波即下陷或消失者，此件缺陷的额以1cm\计算，1.7.3虑而回波降缺到正需高度的25%或以下的我减区域，用修项头到底面回被降低75%时探头中心点确定其边界，求出面识。
1.2.4密巢缺陷以几个缺陷的外围周累包函的面医作为一个轻客面只，7.3缺陷分类
7.3.1线权缺精是出7.2.！确定的缺陷尺十，其长度与宽度之比人于率等于三倍的缺潜。7.3.2分散缺陷决相邻缺陷边界间的距离大下其中较大一个缺陷的长者。7.3.3密集快陷为阳帮缺陷达界间的再离小于或等于其中较大一个缺降的长望者。8质量等级
&1铸据件质母等级应符自表4宁所列各项的规定，质等级以函伤面内15cm×15cm评定虐所含缺陷面积选行划分为五级，评定质量等级时，评定应置丁缺陷虚是严的部位，5
Jur9630.2—1999
表4药钢件质量等级
长1Smx15深定恒内许在的非线缺缺陷缺陷包面
内、外员
单个致陷量大面
中间层
法：将，外和中间原以站翊作的厚交刻分，丧层为1/3等钢件厚皮，对下处下内，外层与中间层交界处的缺陷，如大部在内、外累，对列入内、外评定天部分在中可景，前人中间层评定，8.2任问质量等级的冲钢件，均不充许件在却定裂较非顾的缺率，线决缺渐和准反拖过件厚1/3的缺率。
乡处理
试钢作超产深伤结果评定的质量等级该降的件固声探出用至所规定的级时，则作为不合资处9.1
不合格对朝件起过质量等领规定的安陷，充许出除补焊。9.2
9.诗钢牛补埠处，必须技圾探方法压盈等纸世行探伤和评定。10
择伤报告
探伤报告应包括以下内容：
a）定货单位和合所学或委托单位、报告编号和签将日期，b）静钢件施、阅详出号、号、编号、时料及热处理状态！c）超当探伤仪型号，探头越格，竭合剂，深测灵敏度皮准方法有试快规格：）探的评恒确及每个评率的深你结果记录，国几向形状或尺寸限制而不能探空的那位说）铸创件质区和合陷与告的结论：）保学人负签署，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
