【汽车行业标准(QC)】一端固定式单管夹片

本网站发布时间： 2024-12-04 00:24:06

QC/T375-1999
现行
　点击下载此标准

基本信息

标准号：
QC/T 375-1999
标准名称：
一端固定式单管夹片
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
539.26 KB

手机扫码下载更方便

标准分类号

关联标准

替代情况：
调整(转号)ZB T31 041.8-1988

出版信息

标准价格：
8.0 元

其他信息

相关标签：
固定式单管夹片

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

QC/T 375-1999 一端固定式单管夹片 QC/T375-1999

标准内容

部分标准内容：

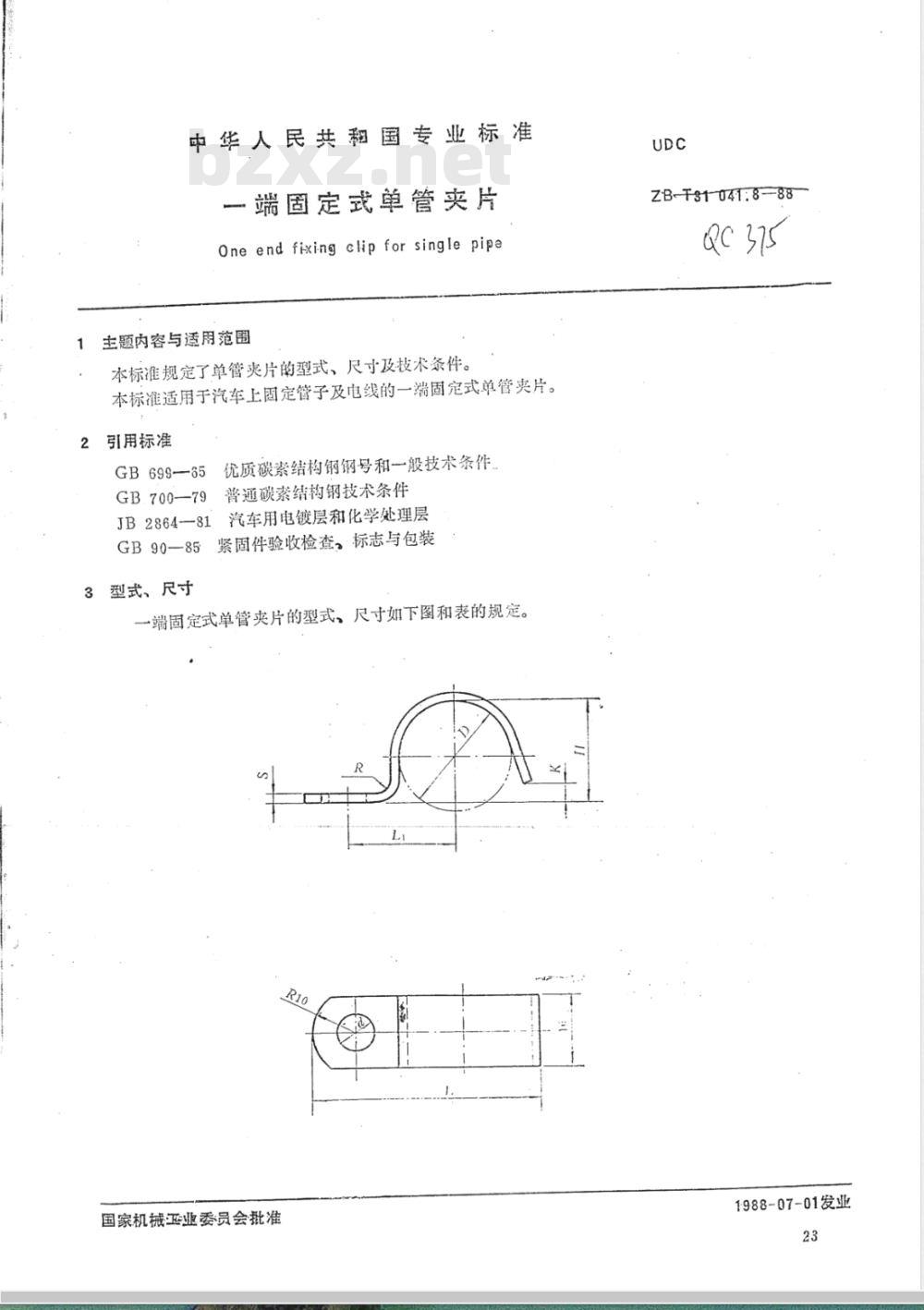

中华人民共和国专业标准
一端固定式单管夹片
One end fixing clip for single pipe主题内容与适用范围
本标准规定了单管爽片的型式、尺寸及技术条件。本标准适用于汽车上固定管子及电线的一端固定式单管夹片。引用标准
GB699—35优质碳素结构钢钢号和一般技术条件GB.700—79普通碳素结构钢技术条件JB2864—81汽车用电镀层和化学处理层GB9085紧固件验收检查。标志与包装型式、尺寸
一端固定式单管夹片的型式，尺寸如下图和表的规定。国家机械工业委员会批准
ZB-Ts1041:8
1988-07-01发业免费标准bzxz.net
ZB T31 041.8—88

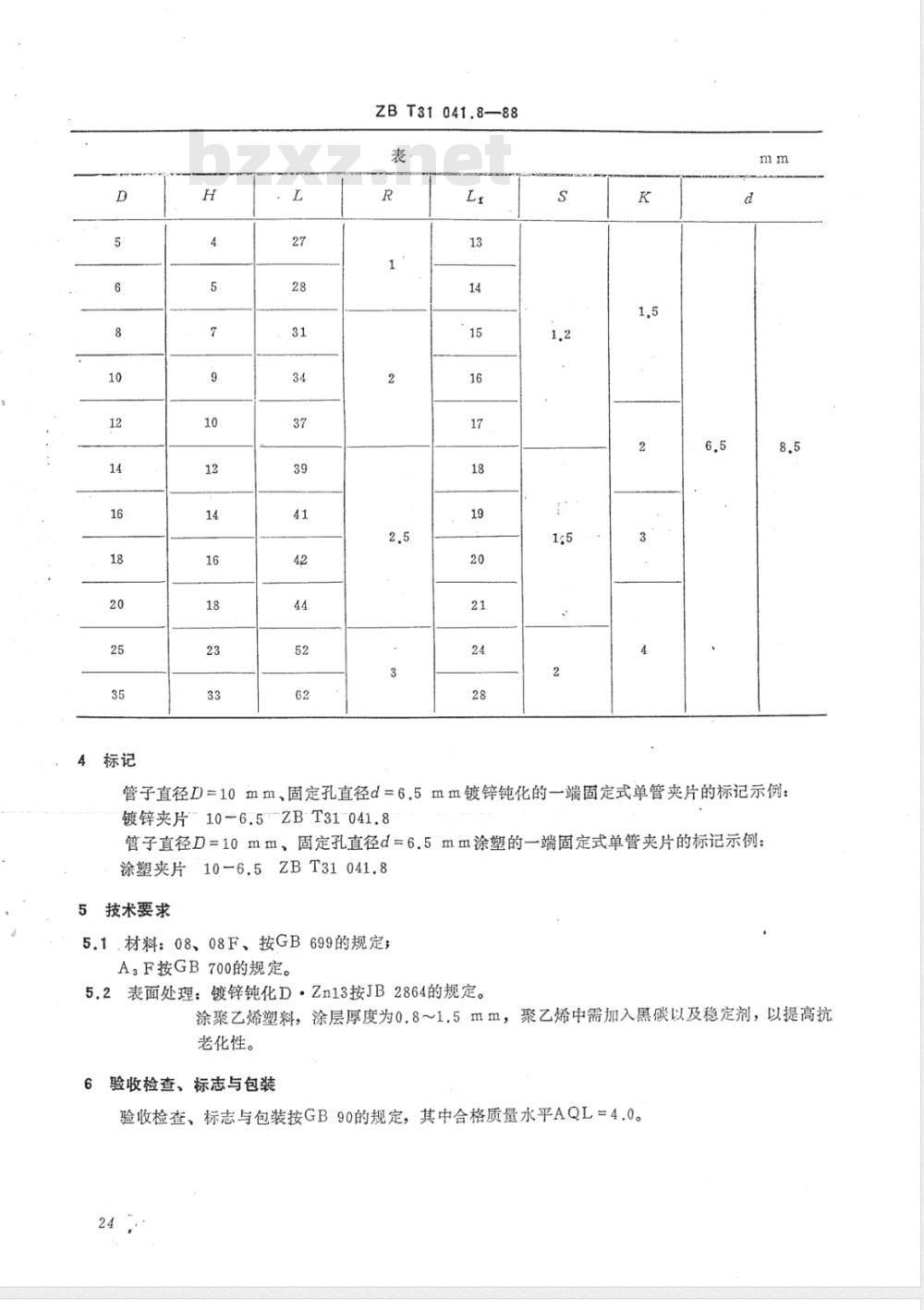

管子直径L)=10mm、固定孔直径d=6.5mm镀锌钝化的一端固定式单管夹片的标记示例：镀锌夹片10-6.5ZB-T31041.8
管子直径D=10mm、固定孔直径d=6.5mm涂塑的一端固定式单管夹片的标记示例：涂塑夹片10-6.5ZBT31041.8
5技术要求
5.1.材料：08、08F、按GB699的规定；A：F按GB700的规定。
5.2表面处理：镀锌钝化D·Zn13按JB2864的规定。涂聚乙烯塑料，涂层厚度为0.8～1.5mm，聚乙烯中需加入黑碳以及稳定剂，以提高抗老化性。
6验收检查、标志与包装
验收检查、标志与包装按GB90的规定，其中合格质量水平AQL=4.0。24

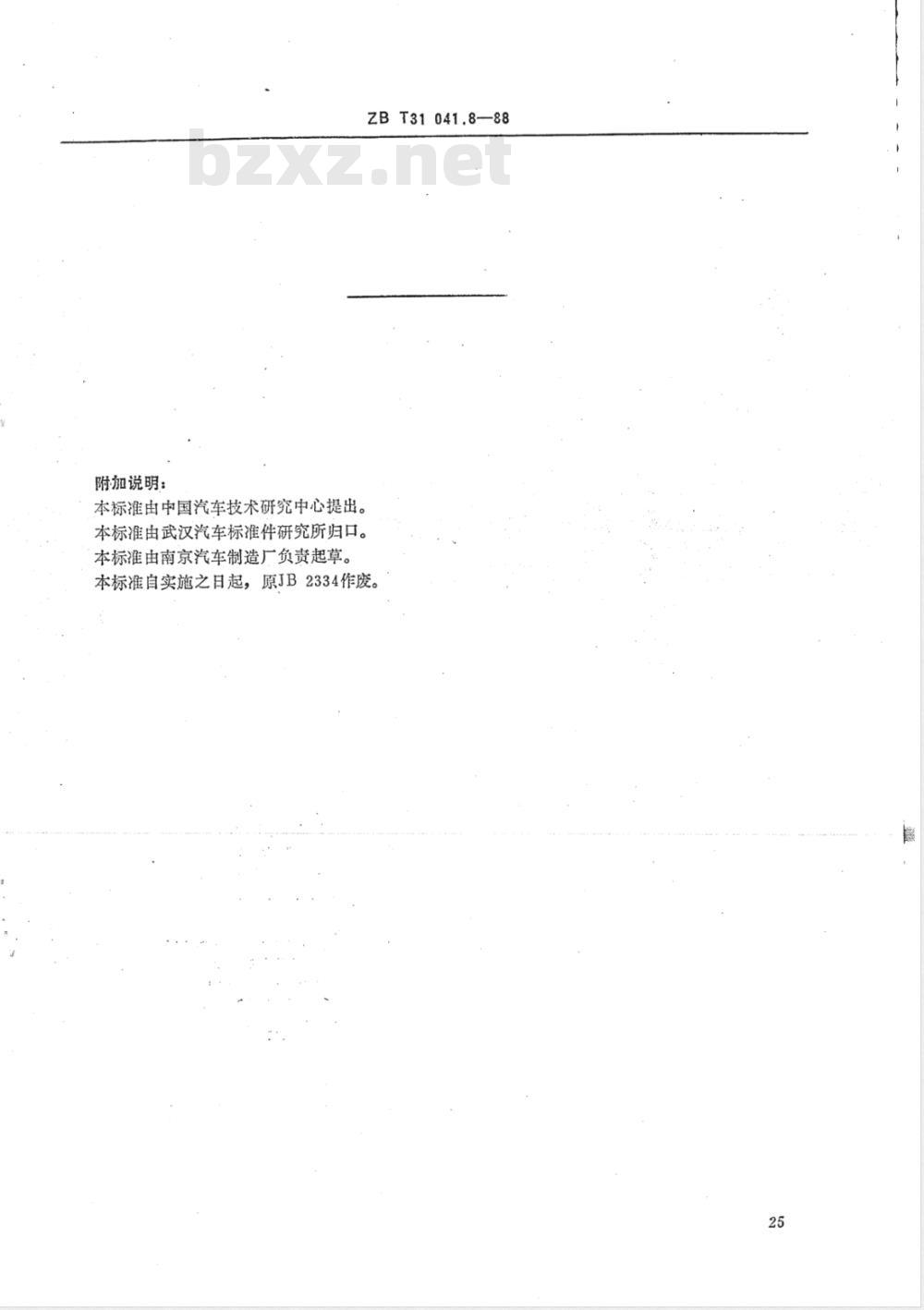

附加说明：
本标准由中国汽车技术研究中心提出。ZBT31041.8-—88
本标准由武汉汽车标准件研究所归口。本标准由南京汽车制造厂负责起草。本标准自实施之日起，原JB2334作废。25
