【汽车行业标准(QC)】 汽车车轮螺母 球面螺母

QC/T356-1999

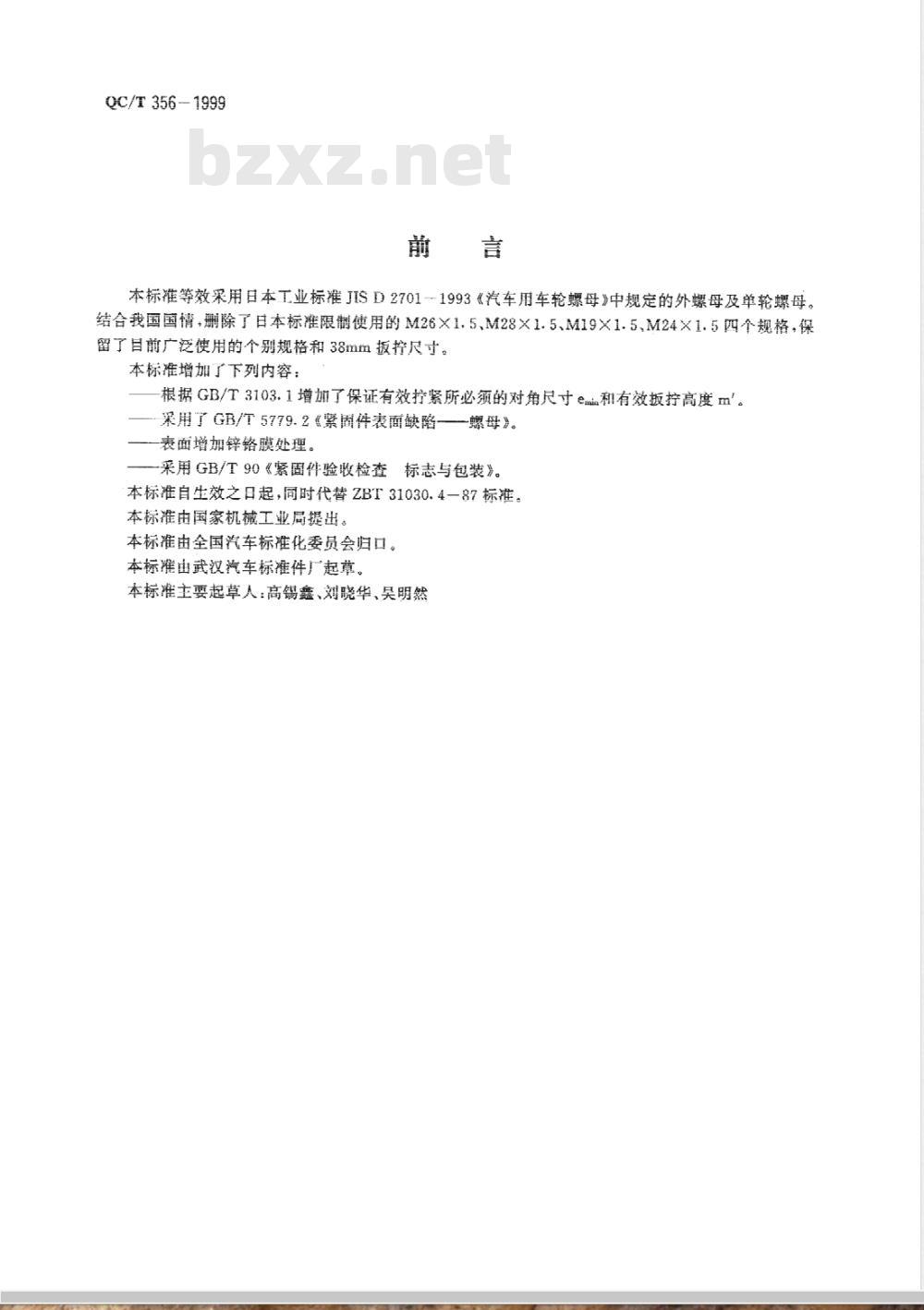

本标准等效采用日本工业标准JISD2701-1993《汽车用车轮螺母》中规定的外螺母及单轮螺母结合我国国情，删除了日本标准限制使用的M26×1.5、M28X1.5、M19×1.5、M24X1.5四个规格，保留了目前广泛使用的个别规格和38mm扳拧尺寸。本标准增加了下列内容：
根据GB/T3103.1增加了保证有效拧紧所必须的对角尺寸e和有效扳高度m'。采用了GB/T5779.2《紧固件表面缺陷——螺母》。表面增加锌铬膜处理。
采用GB/T90《紧固件验收检查
标志与包装》。
本标准自生效之日起，同时代替ZBT31030.4一87标准。本标准由国家机械工业局提出。本标准由全国汽车标准化委员会归口。本标准由武汉汽车标准件厂起草。本标准主要起草人：高锡鑫、刘晓华、吴明然1范围

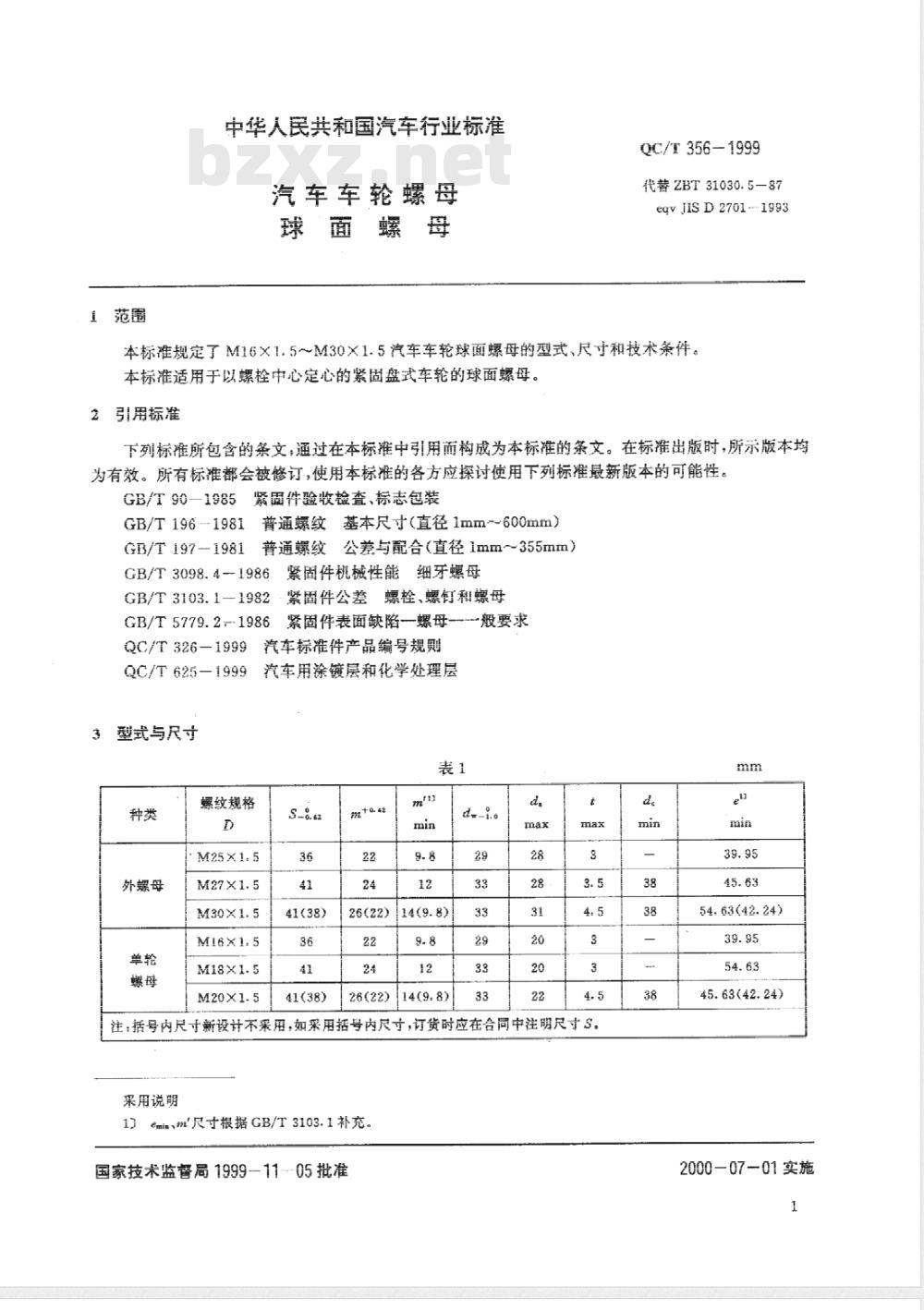

中华人民共和国汽车行业标准
汽车车轮螺母
球面螺母
QC/T356-1999
代替ZBT31030.5-87
eqv JIS D 2701-1993
本标准规定了M16×1.5～M30X1.5汽车车轮球面螺母的型式、尺寸和技术条件。本标准适用于以螺栓中心定心的紧固盘式车轮的球面螺母。2引用标准
下列标准所包含的条文；通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90-1985紧固件验收检查、标志包装GB/T196-1981普通螺纹基本尺寸（直径1mm~600mm）GB/T197-1981普通螺纹公差与配合（直径1mm355mm）GB/T3098.4-1986紧固件机械性能细牙螺母GB/T3103.1-1982·紧固件公差螺栓、螺钉和螺母GB/T5779.21986紧固件表面缺陷-螺母-般要求QC/T326-1999
汽车标准件产品编号规则
汽车用涂镀层和化学处理层
QC/T625-1999
3型式与尺寸
外螺母
螺纹规格
41(38)
41(38)
26(22)
26(22)
注；括号内尺寸新设计不采用，如采用括号内尺寸，订货时应在合同中注明尺寸S。采用说明
1）eminm尺寸根据GB/T3103.1补充国家技术监督局1999--11-05批准d.
54.63(42.24)
45.63(42.24)
2000—07-01实施
允许倒角
QC/T356-1999
单轮螺母
x放大
任选一面制出左旋标志
及商标标志
注：1.右旋螺纹可省略旋向标记2.螺母可制成带有端盖的形式，其形状及尺寸由供需双方协商确定并在合同中注明。3.X部无论倒角或退刀槽均可。

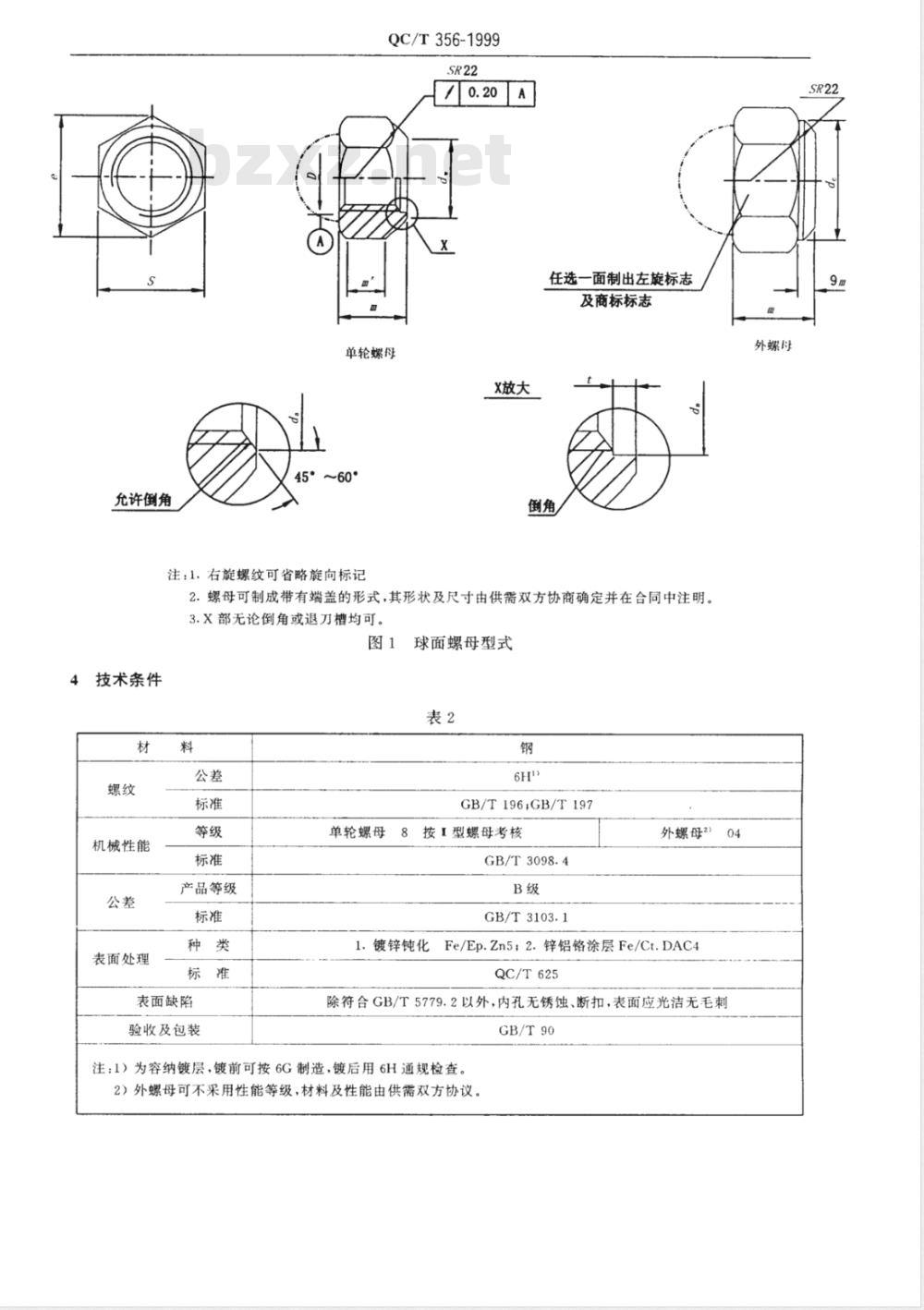

图1球面螺母型式
4技术条件
机械性能
表面处理
产品等级
表面缺陷
验收及包装
GB/T 196;GB/T197
单轮螺母8按型螺母考核
GB/T3098.4
GB/T3103.1
外螺母2）
1.镀锌钝化Fe/Ep.Zn5；2.锌铝铬涂层Fe/Ct.DAC4QC/T625
除符合GB/T5779.2以外，内孔无锈蚀、断扣，表面应光洁无毛刺GB/T90
注：1）为容纳镀层，镀前可按6G制造，镀后用6H通规检查。2）外螺母可不采用性能等级，材料及性能由供需双方协议。外螺母www.bzxz.net

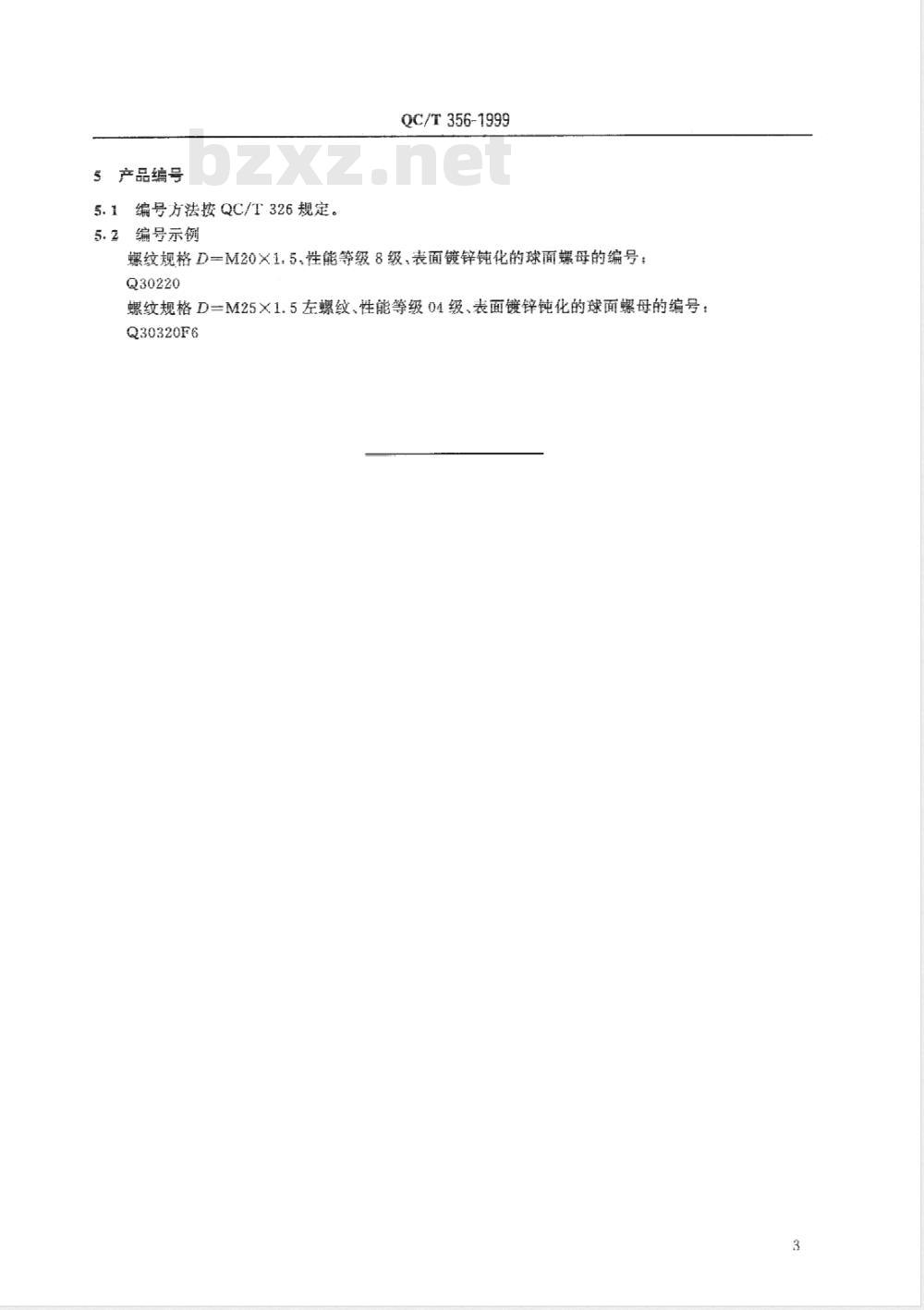

产品编号
1编号方法按QC/T326规定。
编号示例
QC/T356-1999
螺纹规格D=M20×1.5、性能等级8级、表面镀锌钝化的球面螺母的编号：Q30220
螺纹规格D=M25×1.5左螺纹、性能等级04级、表面镀锌钝化的球面螺母的编号：Q30320F6
