JB/T7604.2-1994
现行
　点击下载此标准

基本信息

标准号：
JB/T 7604.2-1994
标准名称：
安装钢丝螺套用内螺纹
标准类别：
机械行业标准(JB)
英文名称：
Internal thread for installing wire thread inserts
标准状态：
现行
发布日期：
1994-12-09
实施日期：
1995-06-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.15 MB

标准分类号

中标分类号：
电工>>发电用动力设备>>K56燃气轮机及其辅助设备

关联标准

出版信息

页数：
3 页
标准价格：
8.0 元
出版日期：
1995-06-01

其他信息

起草人：
邓爱平、于维华
起草单位：
南京汽轮电机厂
归口单位：
南京燃气轮机研究所
提出单位：
机械工业部
相关标签：
安装钢丝套用内螺纹

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了钢丝螺套用内螺纹的基本牙型、公差带位置、基本尺寸与偏差。本标准适用于安装钢丝螺套。 JB/T 7604.2-1994 安装钢丝螺套用内螺纹 JB/T7604.2-1994

标准内容

部分标准内容：

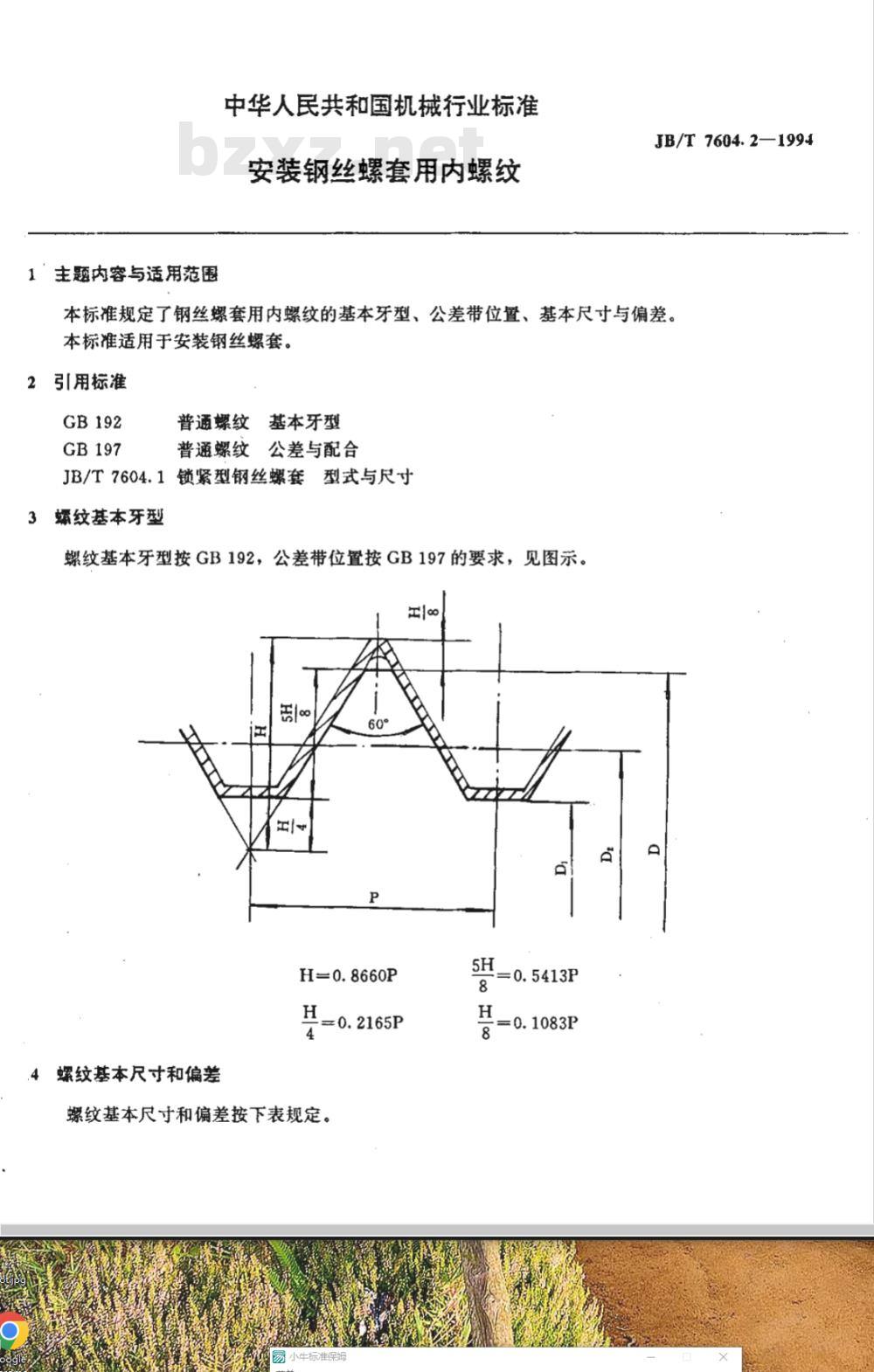

1主题内容与适用范围
中华人民共和国机械行业标准
安装钢丝螺套用内螺纹
JB/T 7604. 2—1994
本标准规定了钢丝螺套用内螺纹的基本牙型、公差带位置、基本尺寸与偏差。本标准适用于安装钢丝螺套。
2引用标准
普通螺纹基本牙型
普通螺纹公差与配合
JB/T7604.1锁紧型钢丝螺套型式与尺寸3螺纹基本牙型
螺纹基本牙型按GB192，公差带位置按GB197的要求，见图示。H
H=0.8660P

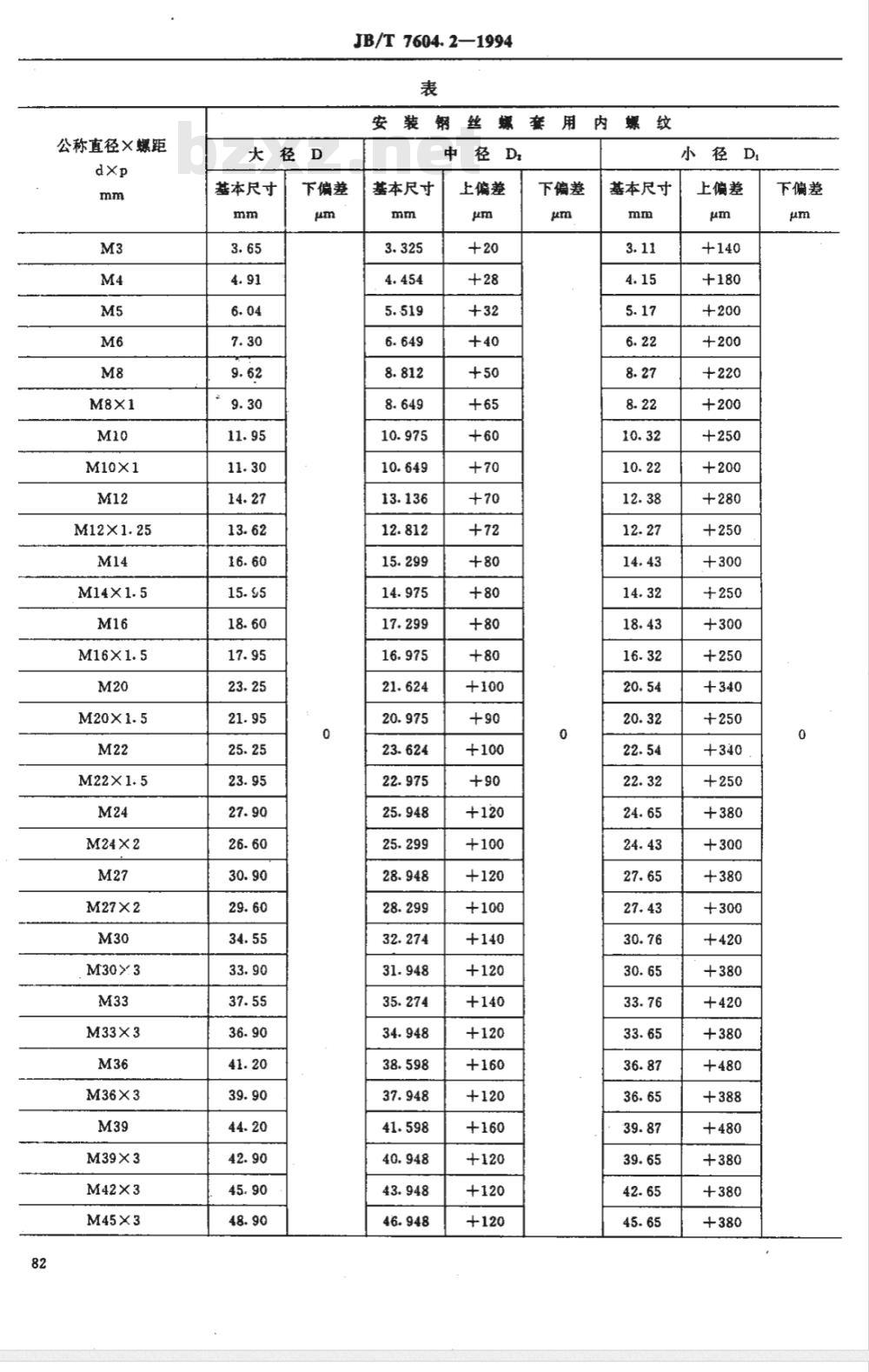

螺纹基本尺寸和偏差
螺纹基本尺寸和偏差按下表规定。5H
：0.5413P
公称直径X螺距
M12×1.25
M24×2
M27×2
M30×3
M33×3
M36×3
M39×3
M42×3
M45×3
基本尺寸
下偏差
JB/T 7604.2—1994bZxz.net
基本尺寸
上偏差
下偏差
基本尺寸
小径D:
上偏差
下偏差
公称直径×螺距
M48×3
M52×3

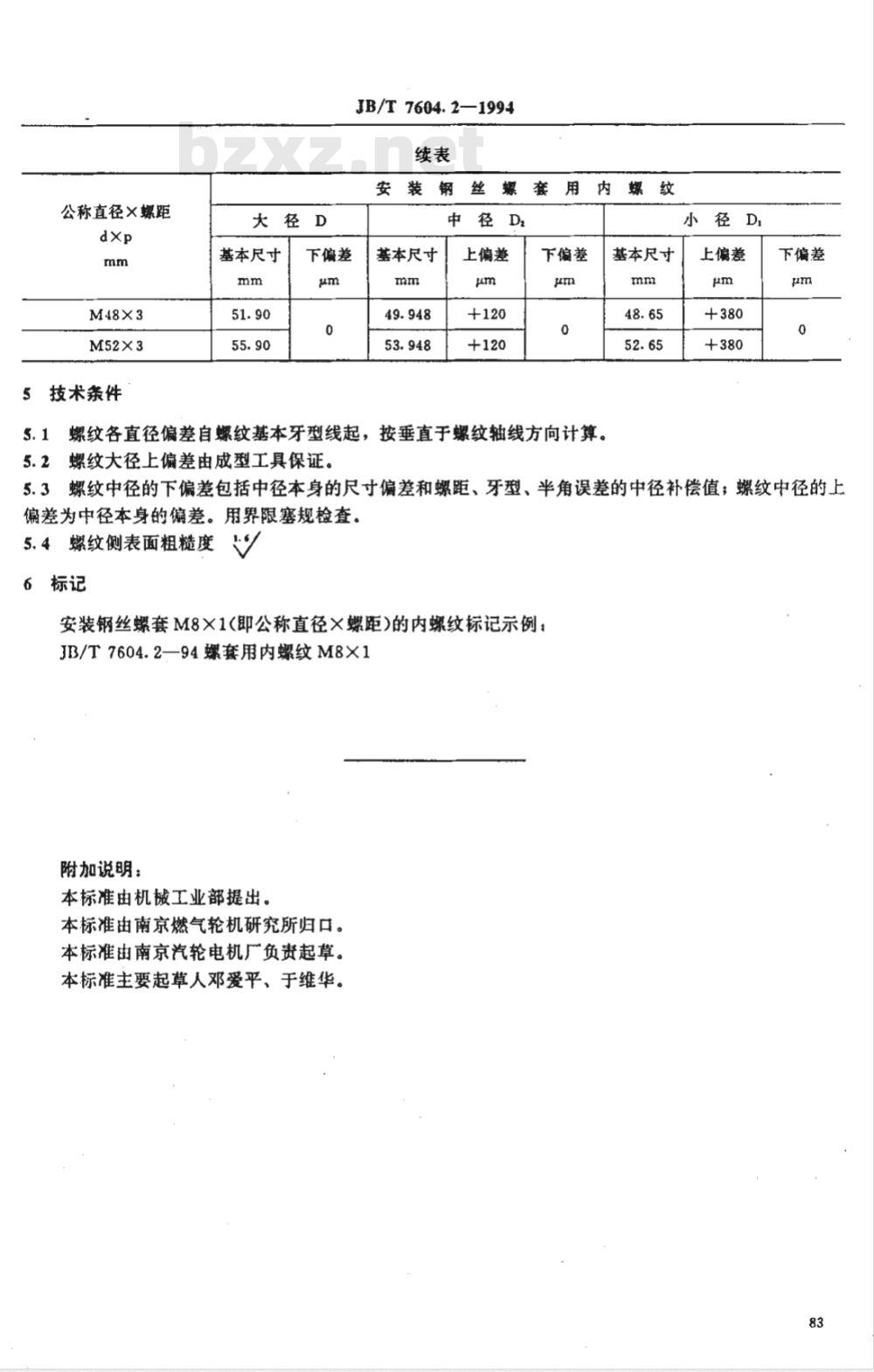

5技术条件
大径D
基本尺寸
下偏差
JB/T7604.2—1994
安装钢丝螺套
用内螺纹
中径D2
基本尺寸
上偏差
下偏差
螺纹各直径偏差自螺纹基本牙型线起，按垂直于螺纹轴线方向计算。5.2螺纹大径上偏差由成型工具保证。基本尺寸
小径D
上偏差
下偏差
5.3螺纹中径的下偏差包括中径本身的尺寸偏差和螺距、牙型、半角误差的中径补偿值；螺纹中径的上偏差为中径本身的偏差。用界限塞规检查。螺纹侧表面粗糙度V
6标记
安装钢丝螺套M8×1(即公称直径×螺距)的内螺纹标记示例：JB/T7604.2—94螺套用内螺纹M8×1附加说明：
本标准由机械工业部提出。
本标准由南京燃气轮机研究所归口。本标准由南京汽轮电机厂负贵起草。本标准主要起草人邓爱平、于维华。83
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
