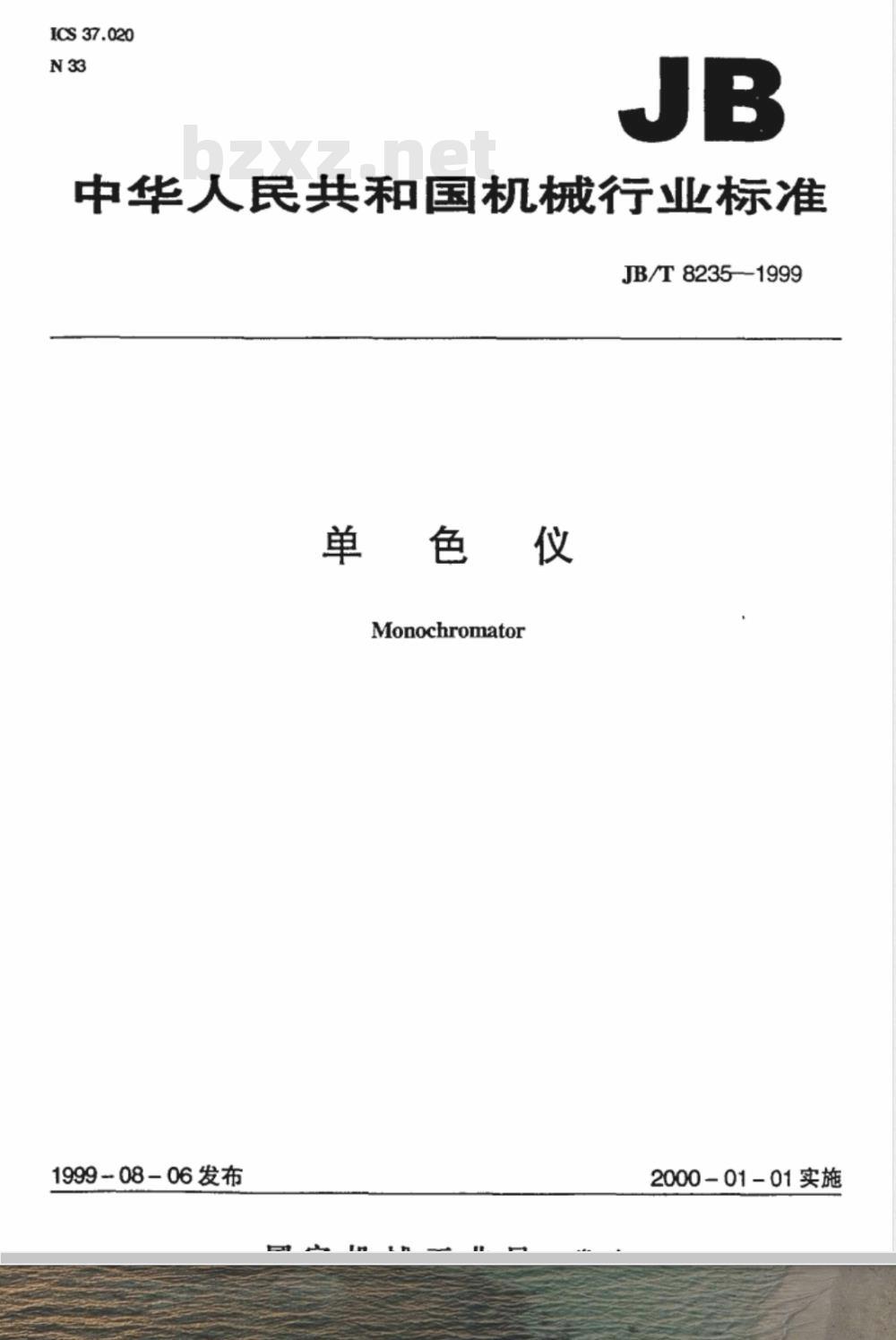

【机械行业标准(JB)】 单色仪

ICS37.020
中华人民共和国机械行业标准
JB/T8235-1999
单色仪
Monochromator
1999~08-06发布
2000-01-01实施
JB/T8235—1999

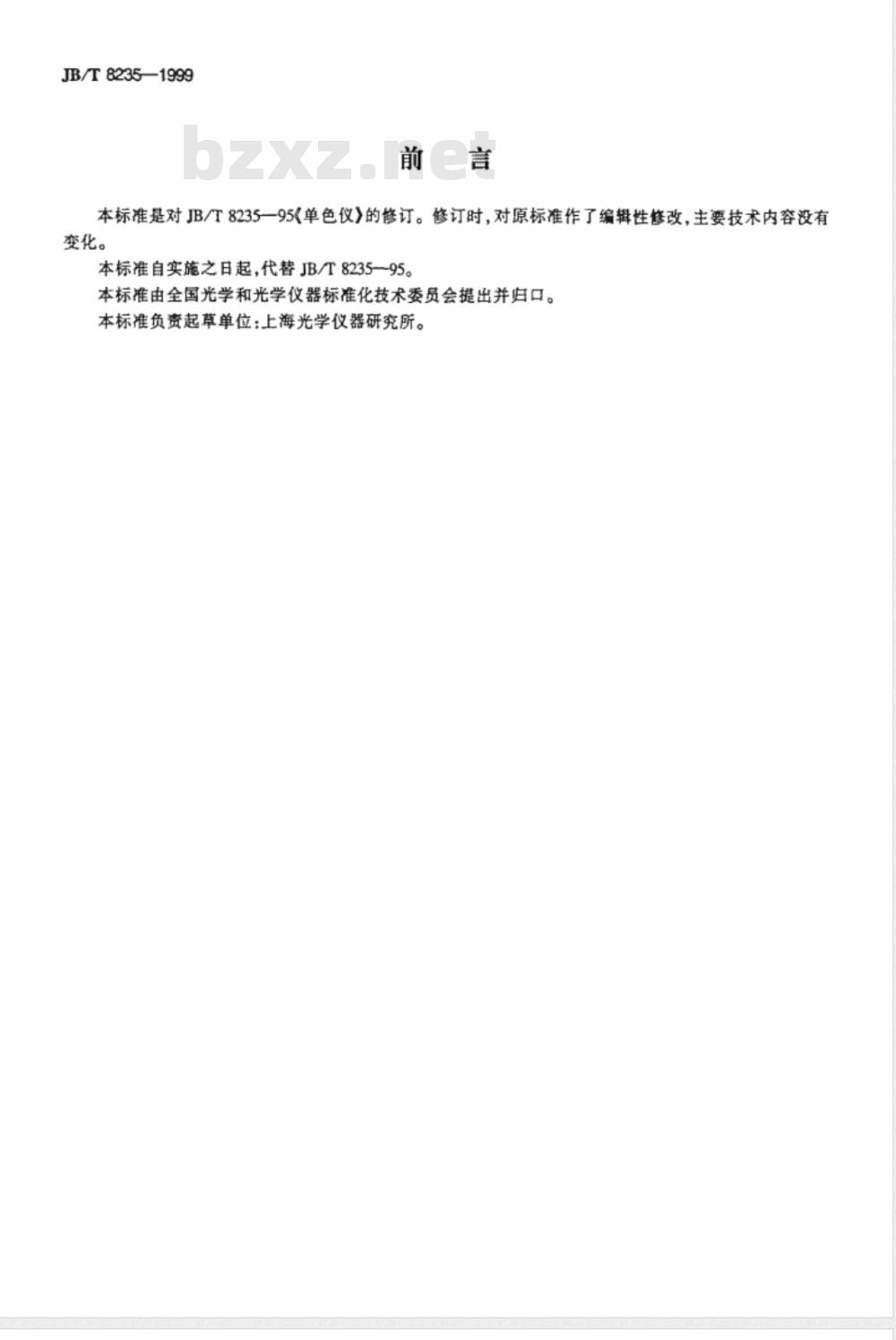

本标准是对JB/T8235—95《单色仪》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起，代替JB/T823595。本标准由全国光学和光学仪器标准化技术委员会提出并归口。本标准负责起草单位：上海光学仪器研究所。1范围

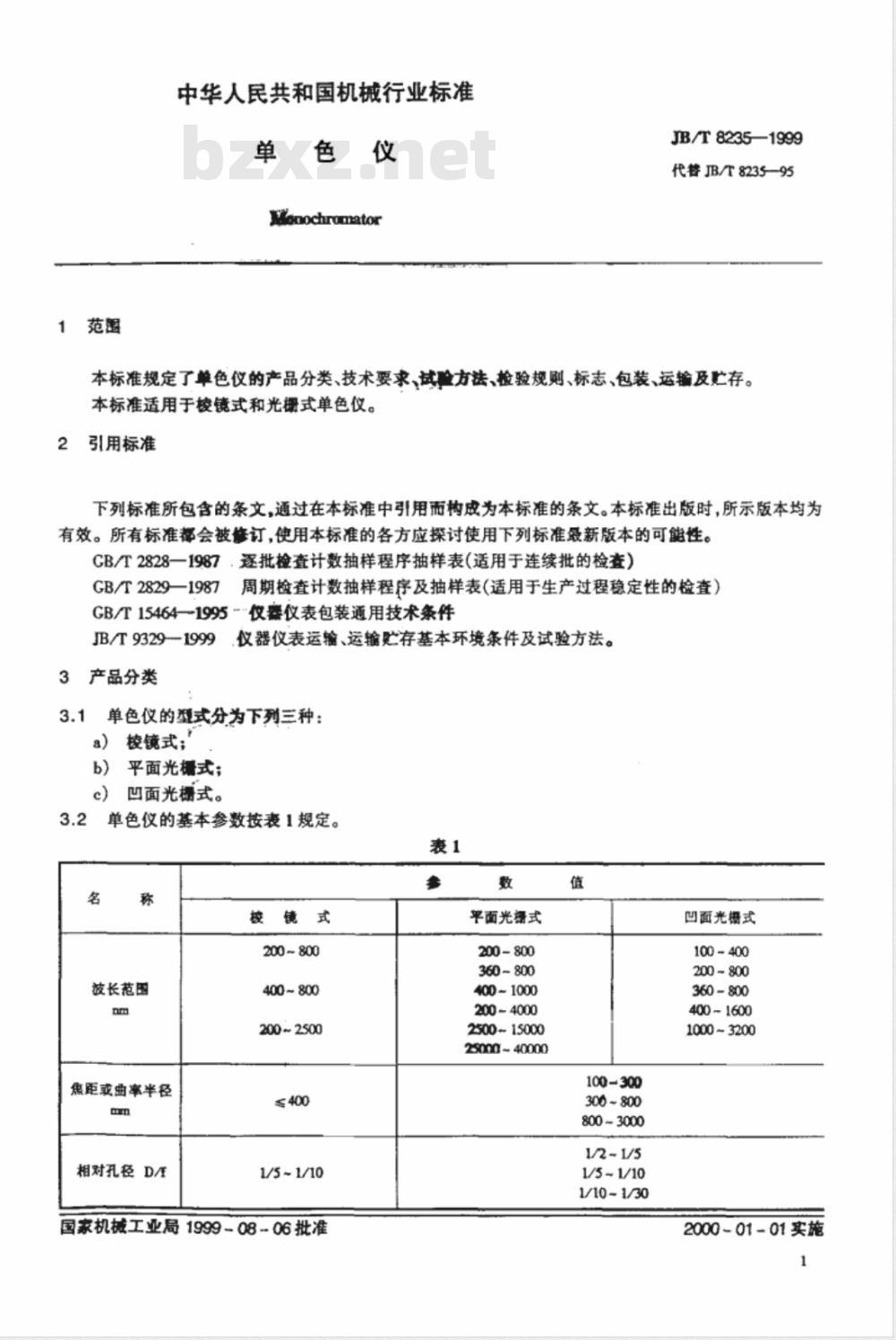

中华人民共和国机械行业标准
单色仪
onochromator
JB/T8235—1999
代替JB/T8235—95
本标准规定了单色仪的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及存。本标准适用于棱镜式和光栅式单色仪。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CB/T2828一1987.逐批检查计数抽样程序抽样表（适用于连续批的检查）GB/T2829一1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T154641995仪器仪表包装通用技术条件JB/T9329—1999
3产品分类
仪器仪表运输、运输贮存基本环境条件及试验方法。单色仪的型式分为下列三种：
a）校镜式；
b）平面光式；
凹面光棚式。
单色仪的基本参数按表1规定。
波长范围
焦距或曲率半径
相对孔径D/此内容来自标准下载网
校镜式
200~800
400~800
200~2500
1/5~1/10
国家机械工业局1999-0806批准
平面光拼式
200-800
360~800
400~1000
2004000
250015000
25000~40000
凹面光栅式
100-400
200-800
360800
400~1600
1000~3200
100-300
300~800
800~3000
1V2-V5
1/5~1/10
1/10~1/30
2000-01-01实施

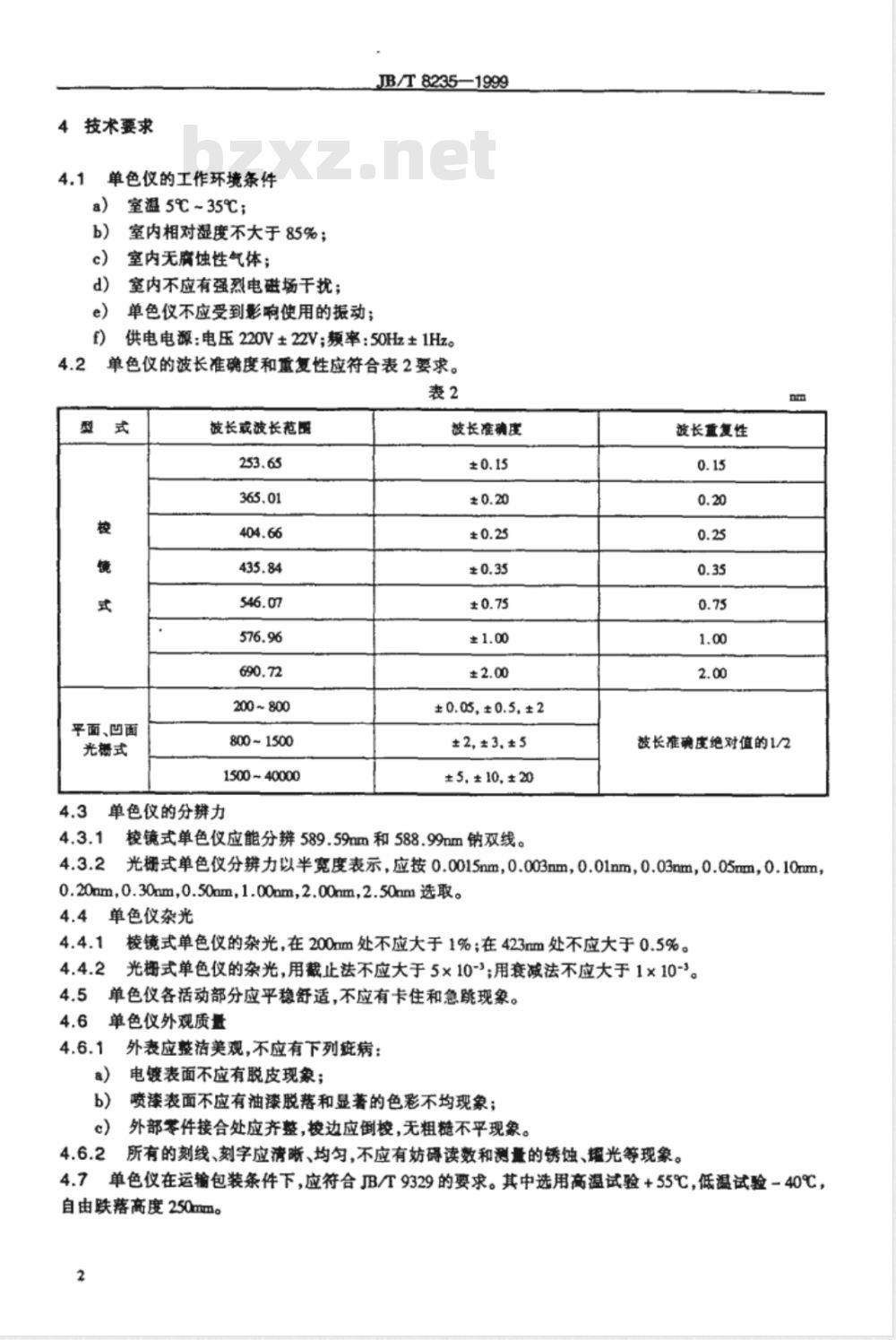

技术要求
单色仪的工作环境条件
室温5℃~35℃；
室内相对湿度不大于85%；
室内无腐蚀性气体；
室内不应有强烈电磁场干扰；
单色仪不应受到影响使用的振动；JB/T8235-1999
供电电源：电压220V±22V；频率：50Hz±1Hz。单色仪的波长准确度和重复性应符合表2要求。表2
平面、凹面
光摄式
技长或波长范围
200~800
800~1500
1500~40000
4.3单色仪的分辨力
波长准确庄
±0.05,±0.5,±2
±2,±3,±5
±5,±10,±20
校镜式单色仪应能分辨589.59mm和588.99nm钠双线。波长重复性
波长准确度绝对值的1/2
光栅式单色仪分辨力以半宽度表示，应按0.0015nm，0.003nm，0.01m，0.03nm，0.05m，0.10mm，0.20nm，0.30mm，0.50mm，1.00mm，2.00m，2.50mm选取。4.4单色仪杂光
校镜式单色仪的杂光，在200mm处不应大于1%；在423mm处不应大于0.5%。光栅式单色仪的杂光，用截止法不应大于5×10-；用衰减法不应大于1×10-3。单色仪各活动部分应平稳舒适，不应有卡住和急跳现象。单色仪外观质量
外表应整洁美观，不应有下列疵病：电镀表面不应有脱皮现象；
喷漆表面不应有油漆脱落和显著的色彩不均现象；外部零件接合处应齐整，校边应倒梭，无粗糙不平现象。所有的刻线、刻字应清晰、均匀，不应有妨碍读数和测量的锈蚀、耀光等现象。单色仪在运输包装条件下，应符合JB/T9329的要求。其中选用高温试验+55℃，低温试验－40℃，自由跌落高度250mmg

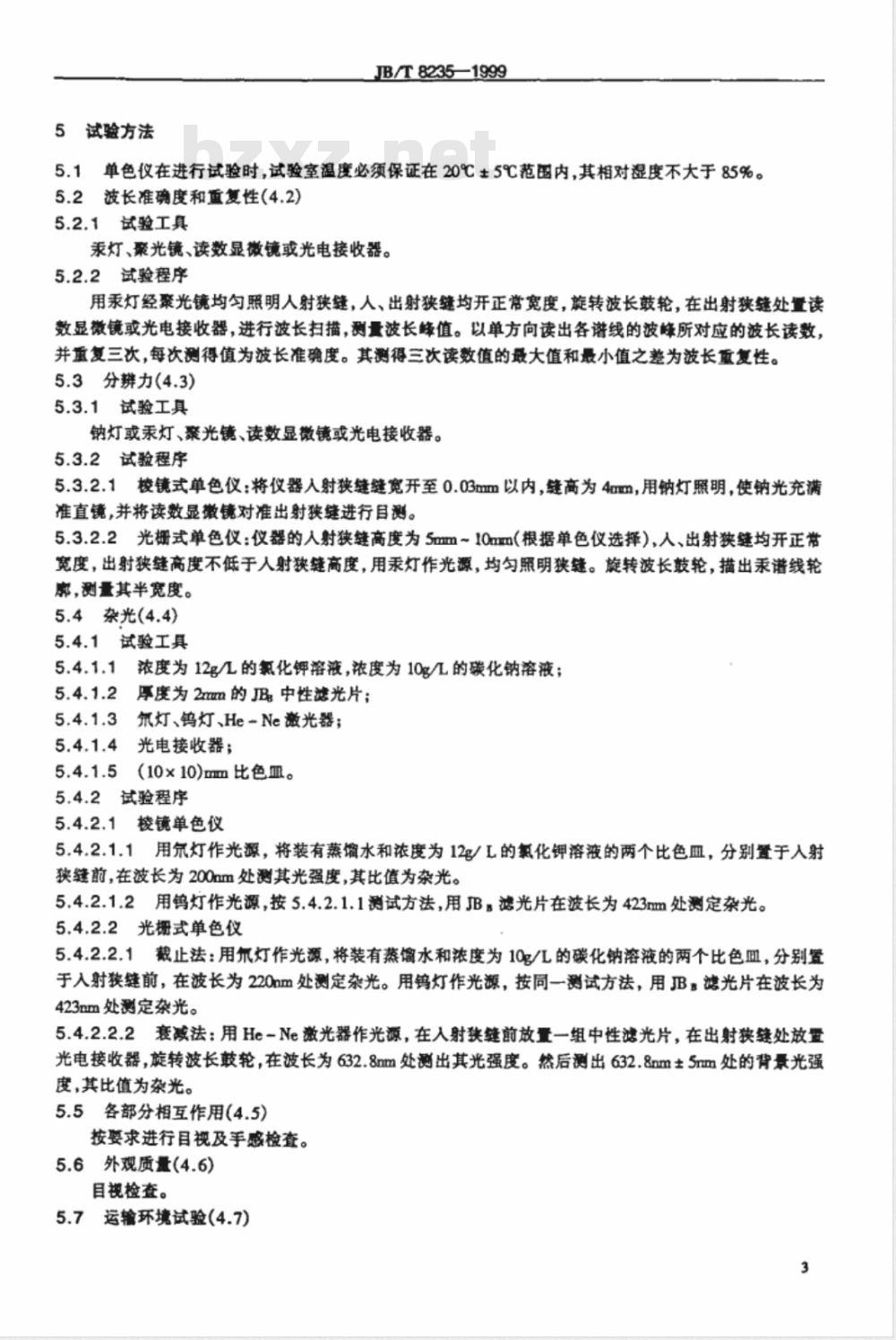

5试验方法
JB/T82351999
5.1单色仪在进行试验时，试验室温度必须保证在20℃±5℃范函内，其相对湿度不大于85%。5.2波长准确度和重复性（4.2）5.2.1试验工具
汞灯、聚光镜、读数显微镜或光电接收器。5.2.2试验程序
用汞灯经聚光镜均匀照明人射狭缝，人、出射狭缝均开正常宽度，旋转波长鼓轮，在出射狭缝处置读数显微镜或光电接收器，进行波长扫描，测量波长峰值。以单方向读出各谱线的波峰所对应的波长读数，并重复三次，每次测得值为波长准确度。其测得三次读数值的最大值和最小值之差为波长重复性。5.3分辨力(4.3)
5.3.1试验工具
钠灯或汞灯、聚光镜、读数显微镜或光电接收器。5.3.2试验程序
5.3.2.1校镜式单色仪：将仪器入射狭键缝宽开至0.03mm以内，缝高为4mm，用钠灯照明，使钠光充满准直镜，并将读数显微镜对准出射狭缝进行目测。5.3.2.2光栅式单色仪：仪器的入射狭缝高度为5mm~10mm根据单色仪选择），人入、出射狭缝均开正常宽度，出射狭缝高度不低于人射狭缝高度，用汞灯作光源，均匀照明狭缝。旋转波长鼓轮，描出汞谱线轮廊，测量其半宽度。
5.4杂光(4.4)
5.4.1试验工具
5.4.1.1浓度为12g/L的氯化钾溶液浓度为10g/L的碳化钠溶液；5.4.1.2厚度为2m的JB中性滤光片；5.4.1.3氯灯、钨灯、He-Ne激光器；5.4.1.4光电接收器；
5.4.1.5（10×10)m比色皿。
5.4.2试验程序
5.4.2.1校棱镜单色仪
5.4.2.1.1用氛灯作光源，将装有蒸馏水和浓度为12g/L的氢化钾溶液的两个比色皿，分别置于人射狭缝前，在波长为200mm处测其光强度，其比值为杂光。5.4.2.1.2用钨灯作光源，按5.4.2.1.1测试方法，用JB，滤光片在波长为423mm处测定杂光。5.4.2.2光栅式单色仪
5.4.2.2.1截裁止法：用尔灯作光源，将装有蒸馏水和浓度为10g/L的碳化钠溶液的两个比色血，分别置于入射狭缝前，在波长为220nm处测定杂光。用钨灯作光源，按同一测试方法，用B滤光片在波长为423mm处测定杂光。
5.4.2.2.2衰减法：用He-Ne激光器作光源，在入射狭缝前放量一组中性滤光片，在出射狭缝处放置光电接收器，旋转波长轮，在波长为632.8mm处测出其光强度。然后测出632.8m±5mm处的背景光强度，其比值为杂光。
5.5各部分相互作用(4.5)
按要求进行目视及手感检查。
5.6外观质量(4.6)
目视检查。
5.7运输环境试验（4.7）
按JB/T9329相应试验方法进行试验。检验规则
检验分类
JB/T8235—-1999
产品的检验分为出厂检验和型式检验6.2出厂检整
6.2.1出厂检验抽样检查应按GB/T2828的一次抽样检查。6.2.2出厂检验的项目为4.2~4.6,规定检查水平为Ⅱ，合格质量水平为1.0。6.3型式检粒
型式检验一般定为每年进行一次,产品在下列情况之一时，亦应进行型式检验。新产品或老产品转厂生产的试制定型整定；：a)
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b)）
正常生产时，定期或积累一定产量后，应周期性进行一次检验；d）产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时。e
型式检验应包括本标准中所规定的全部项目，型式检验的样品应从出厂检验合格的产品中随机6.3.2
抽取。
型式检验的抽样采用GB/T2829中一次抽样检查，规定判别水平为I，不合格质量水平为30(A。=0，R。=1)。
标志、包装、运输及贮存
7.1标志
7.1.1产品标志
a）制造厂名(或商标)；
b）产品名称；
c）产品型号；
d）制造日期。
7.1.2包装标志：
单色仪的包装标志应符合CB/T15464的要求。7.2包装
单色仪的包装应符合GB/T15464的要求。7.3运输、贮存
在用户避守保管和使用规则的条件下，从发给用户日起一年内，仪器因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换，但仪器在运输途中或仓库中不应超过三个月（即出厂之日起至开始使用之日止），否则保证期将相应缩短。
