【机械行业标准(JB)】 显微镜 物镜螺纹

本网站 发布时间： 2026-09-04

基本信息

  • 标准号：

    JB/T 7398.3-1994

  • 标准名称：

    显微镜 物镜螺纹

  • 标准类别：

    机械行业标准(JB)

  • 发布日期：

    1994-08-23

  • 实施日期：

    1995-05-01

  • 出版语种：

    简体中文

  • 下载格式：

    .rar.pdf

  • 下载大小：

    430.01 KB

手机扫码下载更方便

标准分类号

  • 中标分类号：

    仪器、仪表>>光学仪器>>N32放大镜与显微镜

关联标准

  • 替代情况：

    ZB Y099-1982

  • 采标情况：

    ISO 8038-1985 EQV

出版信息

  • 出版社：

    机械工业出版社

  • 页数：

    3页

  • 标准价格：

    8.0 元

  • 出版日期：

    1995-05-01

其他信息

  • 起草单位：

    全国光学和光学仪器标准化技术委员会

  • 提出单位：

    全国光学和光学仪器标准化技术委员会

  • 发布部门：

    中华人民共和国机械电子工业部

  • 相关标签：

    螺纹 显微镜 物镜
标准简介标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了显微镜物镜和物镜转换器或镜筒的螺纹尺寸。 JB/T 7398.3-1994 显微镜 物镜螺纹 JB/T7398.3-1994

标准内容标准内容

部分标准内容：

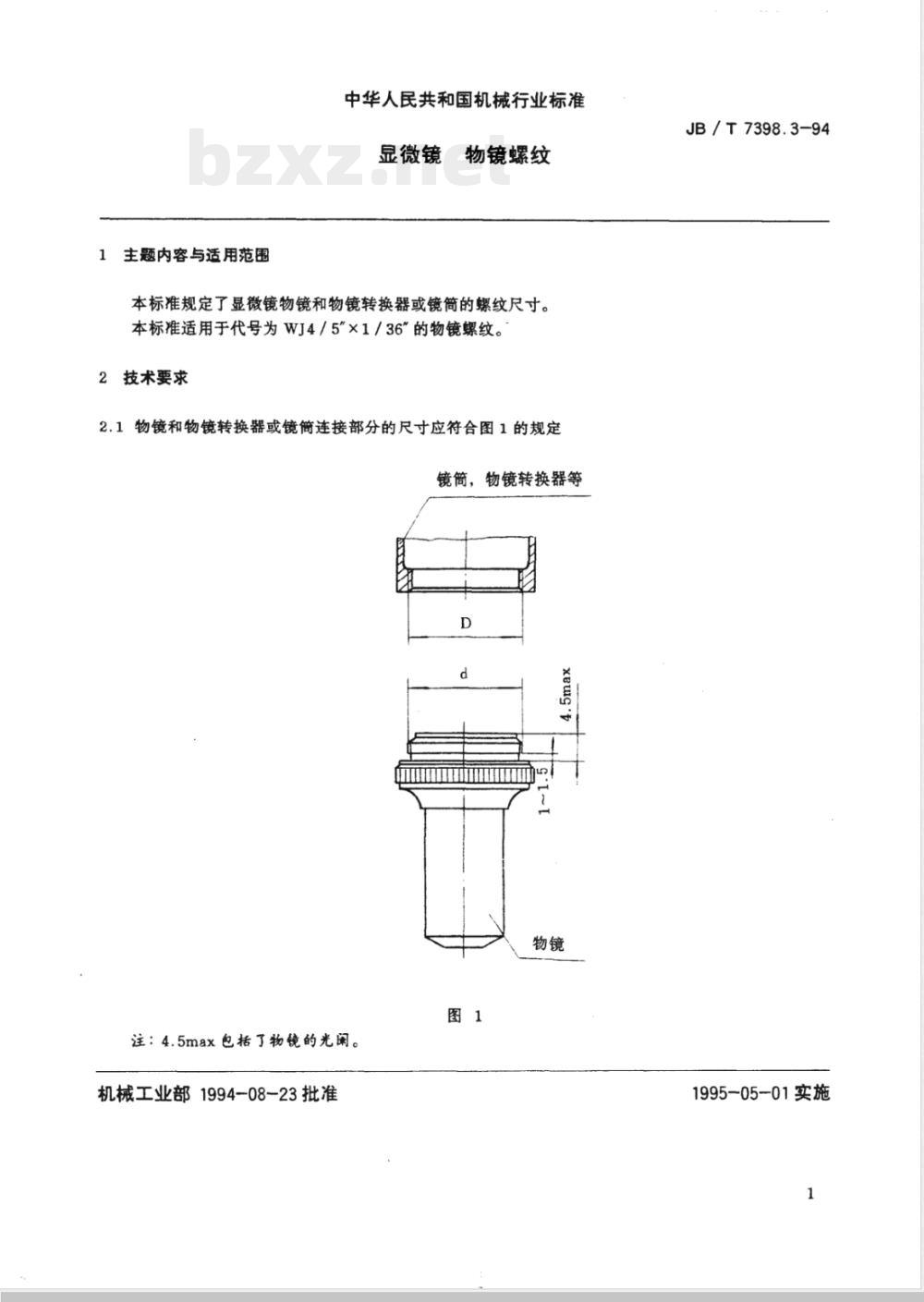

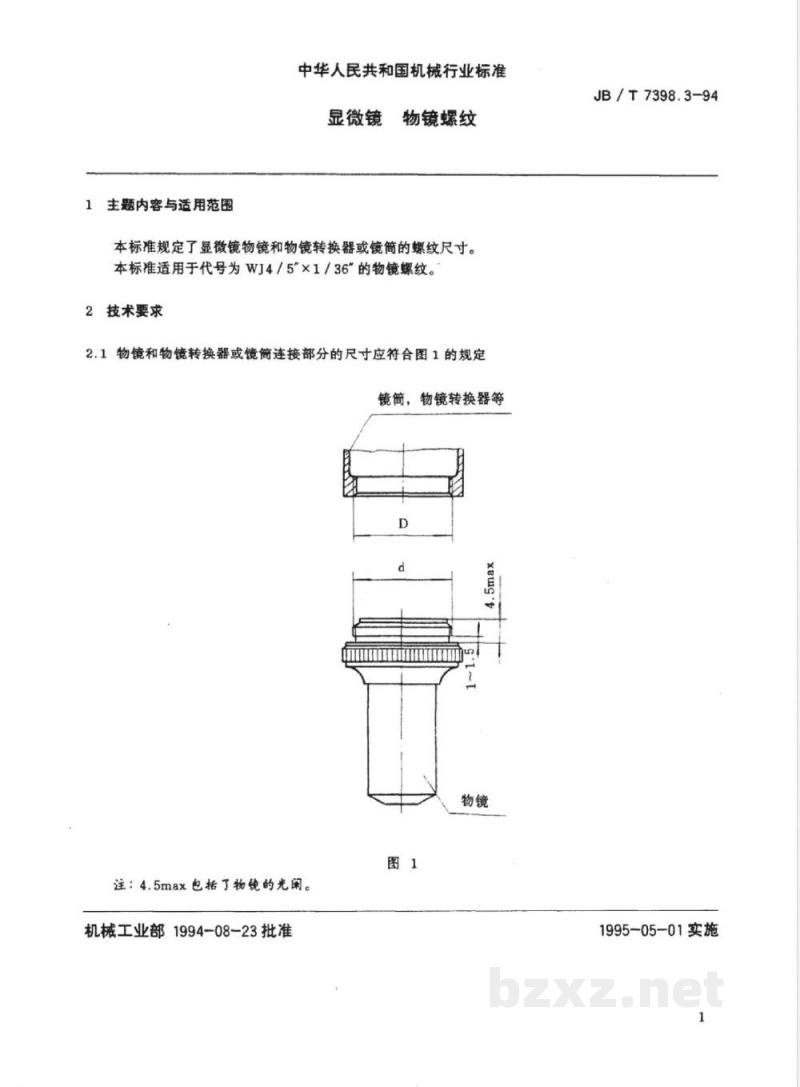

主题内容与适用范围
中华人民共和国机械行业标准
显微镜
物镜螺纹
本标准规定了显微镜物镜和物镜转换器或镜简的螺纹尺寸。本标准适用于代号为WJ4/5×1/36\的物镜螺纹。2技术要求
2.1物镜和物镜转换器或镜筒连接部分的尺寸应符合图1的规定镜简、物镜转换器等
注：4.5max包括了物镜的光闲。机械工业部1994-08-23批准
JB/T7398.3-94
1995-05-01实施
JB/T7398.3-94

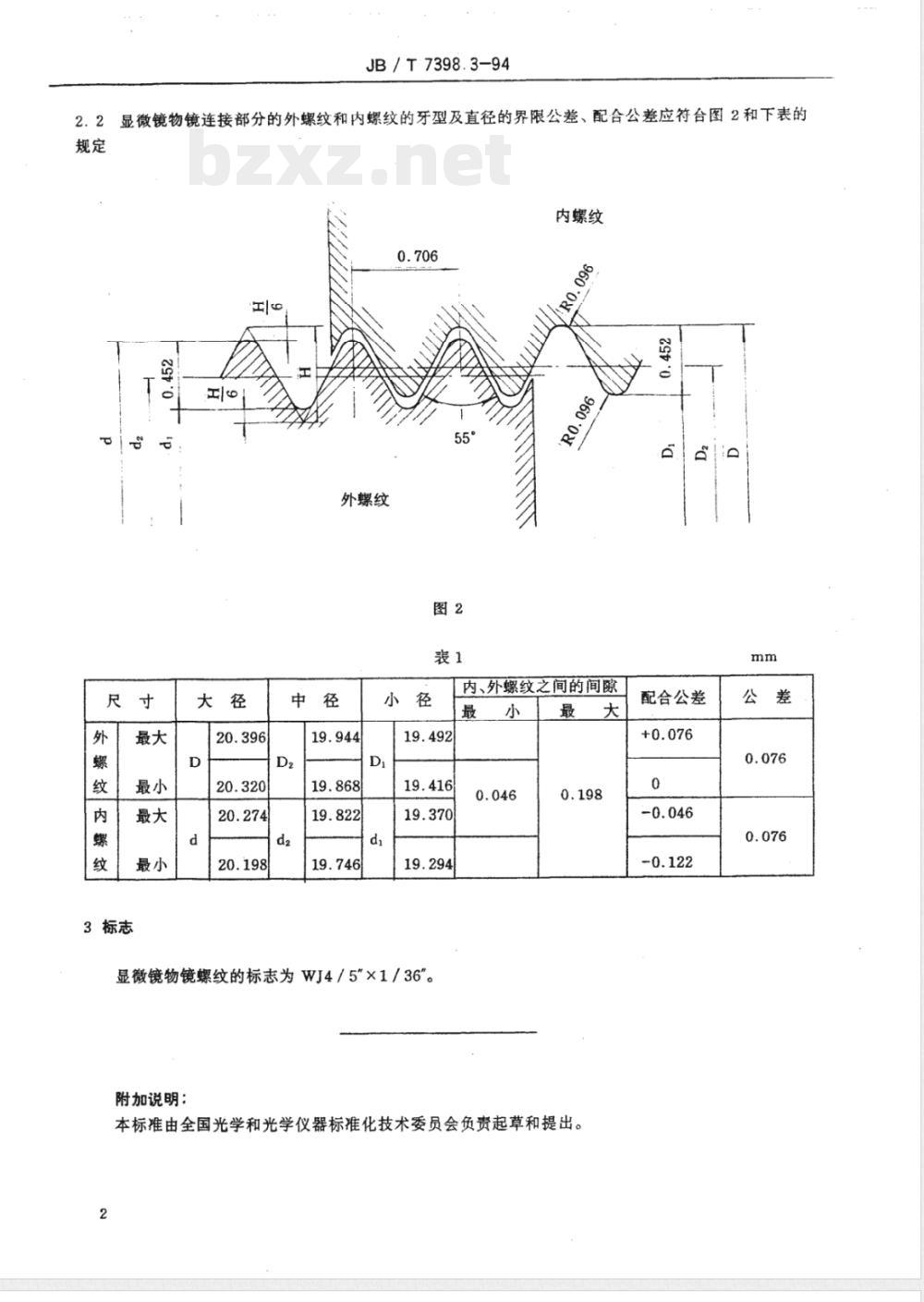

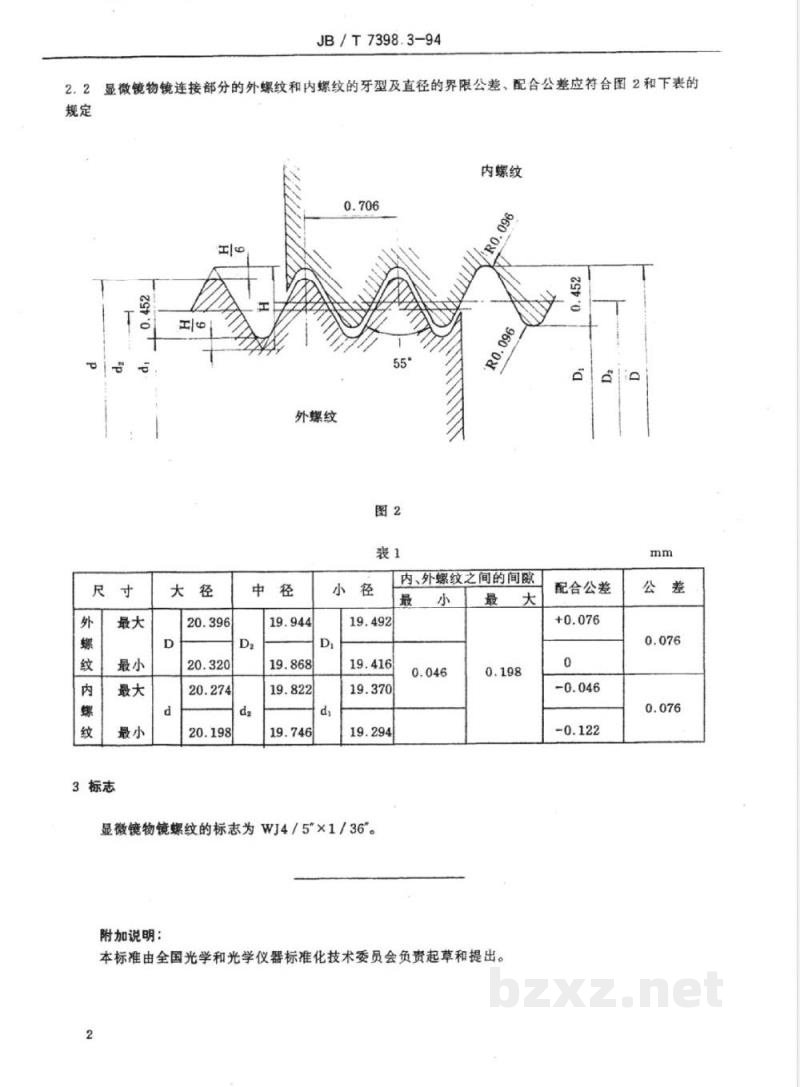

2.2显微镜物镜连接部分的外螺纹和内螺纹的牙型及直径的界限公差、配合公差应符合图2和下表的规定
内螺纹
外螺纹
3标志
显微镜物镜螺纹的标志为WJ4/5\×1/36°。附加说明：
内、外螺纹之间的间隙
本标准由全国光学和光学仪器标准化技术委员会负责起草和提出。2
配合公差
免费标准下载网

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。解压密码 www.bzxz.net
📥 下载资源 直接下载解压密码 www.bzxz.net
夸克网盘 标准名称：显微镜 物镜螺纹 下载大小：430.01 KB · zip
前往下载 →
💡 点击“前往下载”将跳转至网盘页面，无需提取码，可直接保存文件。 遇到问题？
标准图片预览标准图片预览

标准图片预览：

JB/T 7398.3-1994 显微镜 物镜螺纹
JB/T 7398.3-1994 显微镜 物镜螺纹
JB/T 7398.3-1994 显微镜 物镜螺纹
JB/T 7398.3-1994 显微镜 物镜螺纹
JB/T 7398.3-1994 显微镜 物镜螺纹
