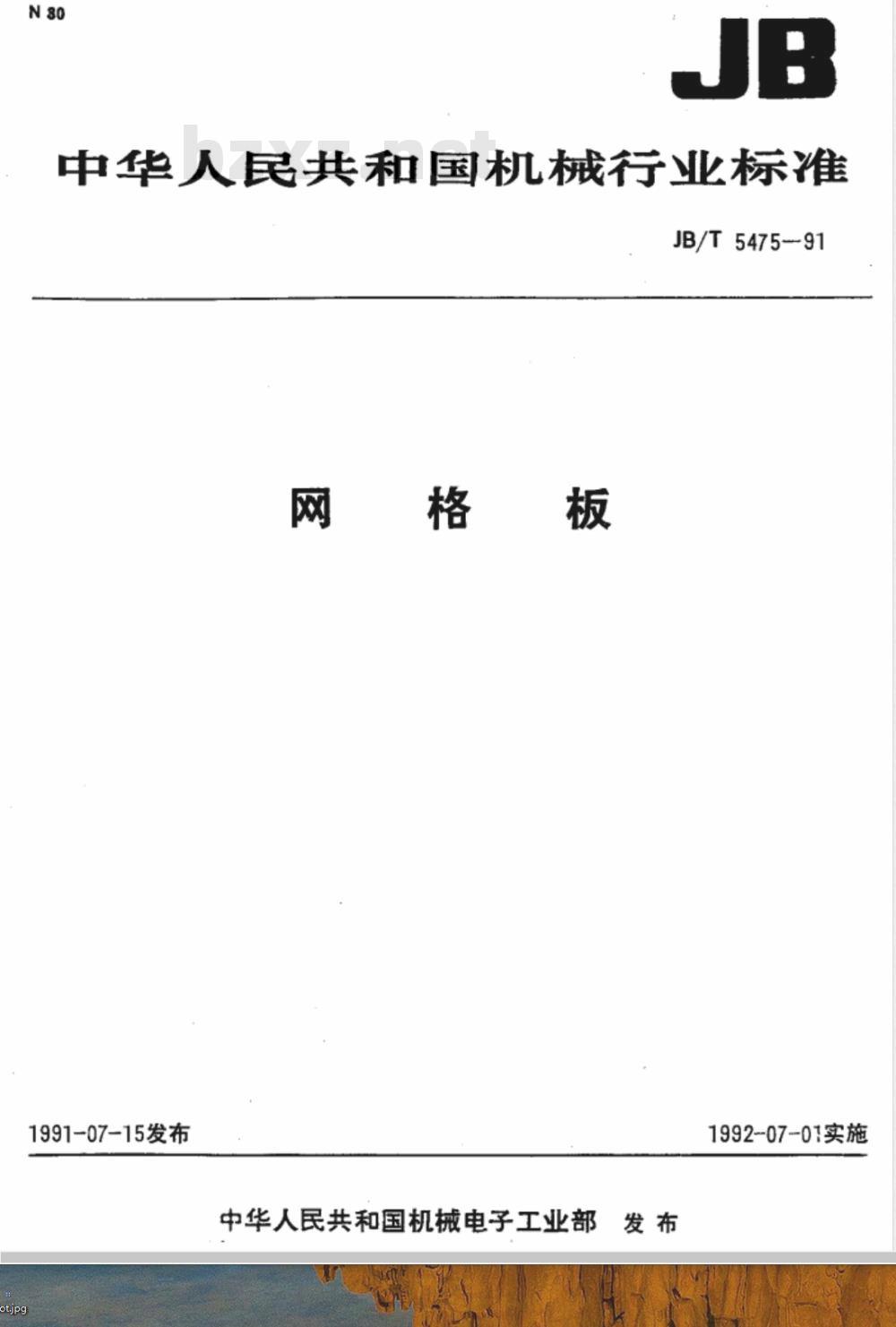

中华人民共和国机械行业标准
JB/T5475-91
网格板
1991-07-15发布
中华人民共和国机械电子工业部发布1992-07-01实施

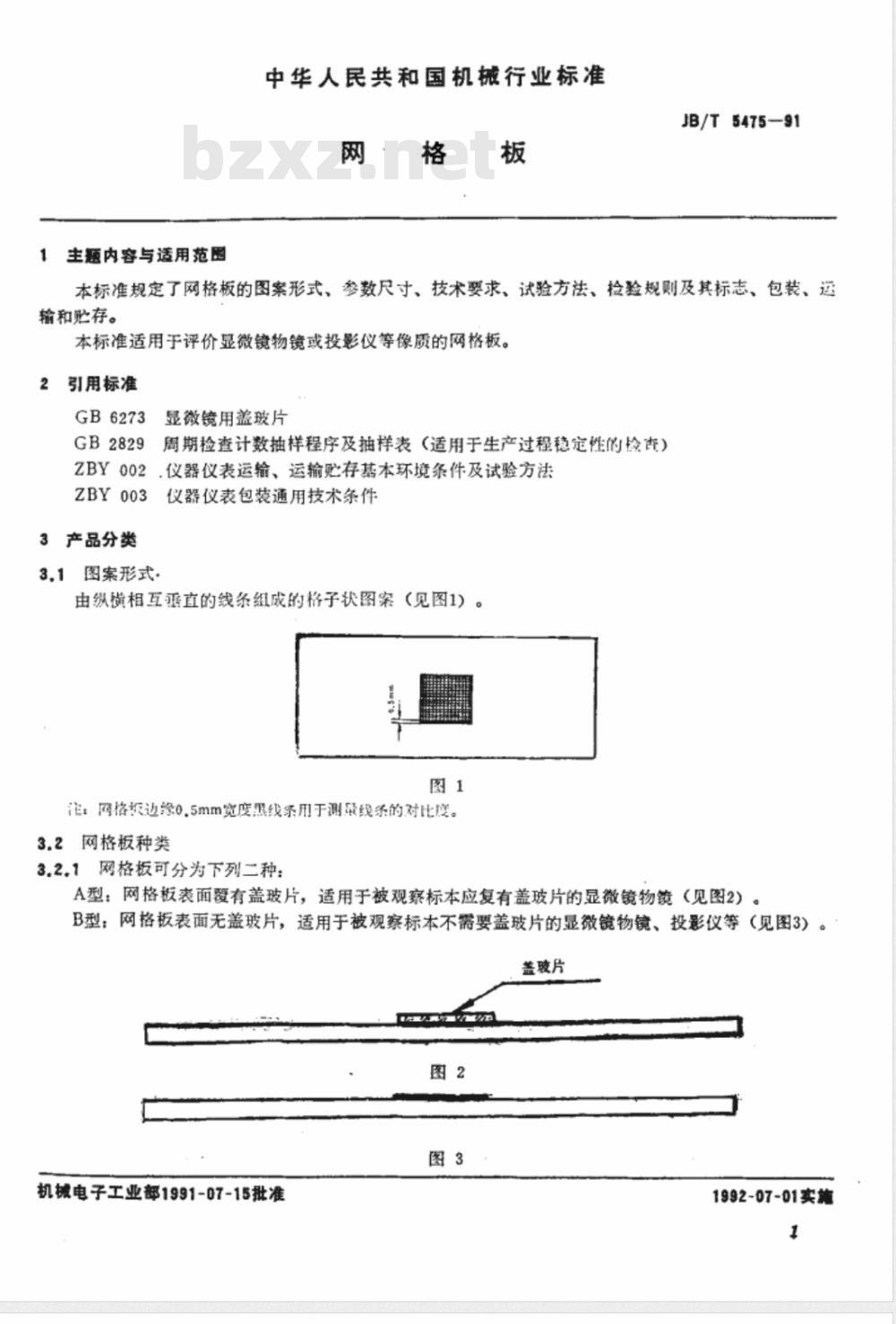

主题内容与适用范围
中华人民共和国机械行业标准wwW.bzxz.Net
JB/T5475-91
本标准规定了网格板的图案形式、参数尺寸、技术要求、试验方法、检验规则及其标志、包装、运输和贮存。
本标准适用于评价显微镜物镜或投影仪等像质的网格板。2
引用标准
GB6273
显微镜用盖玻片
GB2829
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检声）ZBY002.仪器仪表运输、运输贮存基本环境条件及试验方法ZBY003仪器仪表包装通用技术条件3产品分类
3.1图案形式
由纵横相互垂直的线条组成的格子状图案（见图1）。图1
注：网格机边终0.5mm宽度黑线条用于测最线系的对比度。3.2网格板种类
3.2.1网格板可分为下列二种
A型：网格板表面覆有盖玻片，适用于被观察标本应复有盖玻片的显微镜物镜（见图2）B型：网格板表面无盖玻片，适用于被观察标本不需要盖玻片的显微镜物镜、投影仪等（见图3）。盖玻片
机械电子工业1991-07-15批准
1992-07-01实施

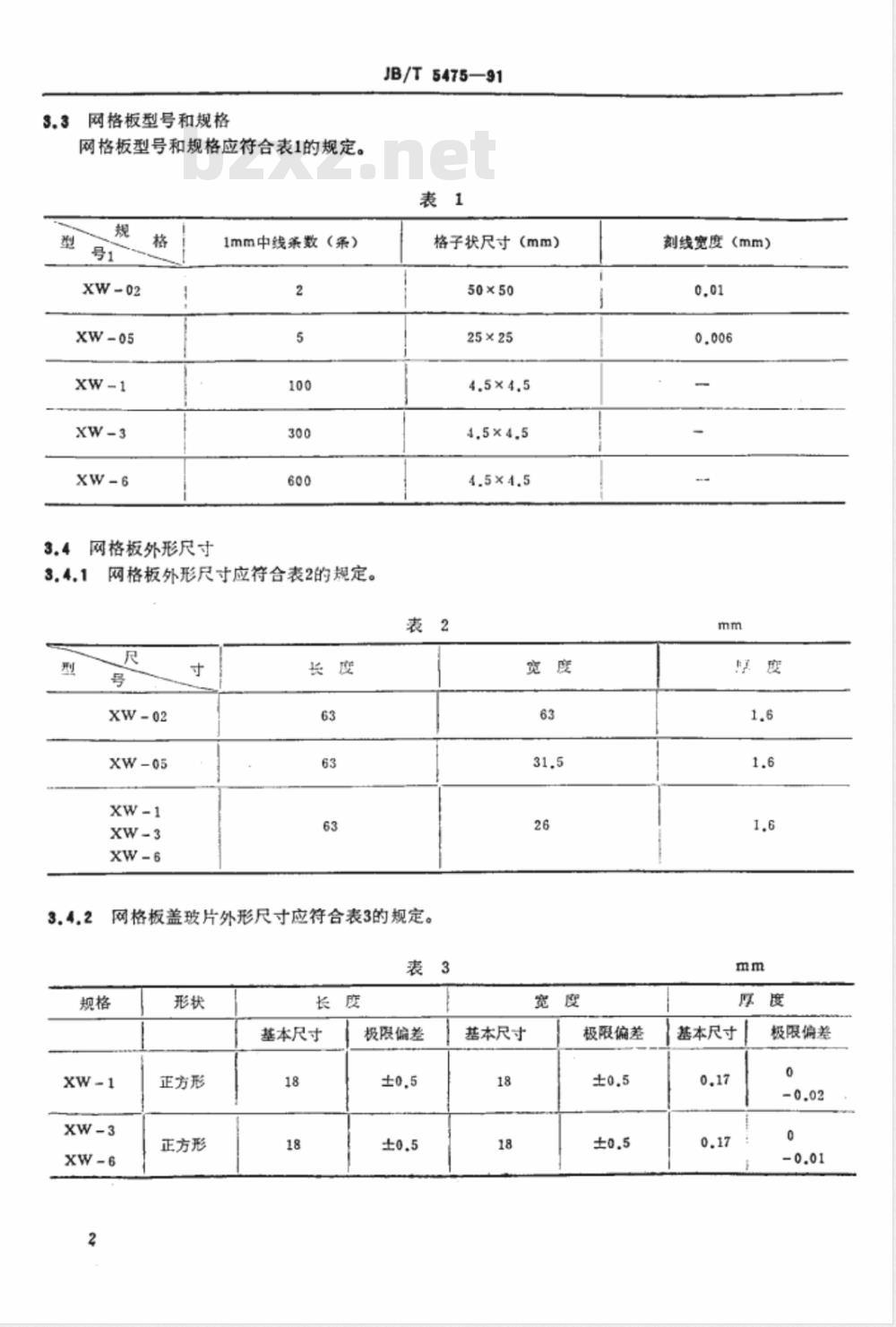

3.3网格板型号和规格
网格板型号和规格应符合表1的规定。型
网格板外形尺寸
1mm中线条数（条）
网格板外形尺寸应符合表2的规定。3.4.1
JB/T5475—91
格子状尺寸（mm）
50×50
25×25
网格板盖玻片外形尺寸应符合表3的规定。表3
正方形
正方形
基本尺寸
极限偏差
基本尺寸
极限偏差
刻线宽度（mm）
基本尺寸
极限偏差

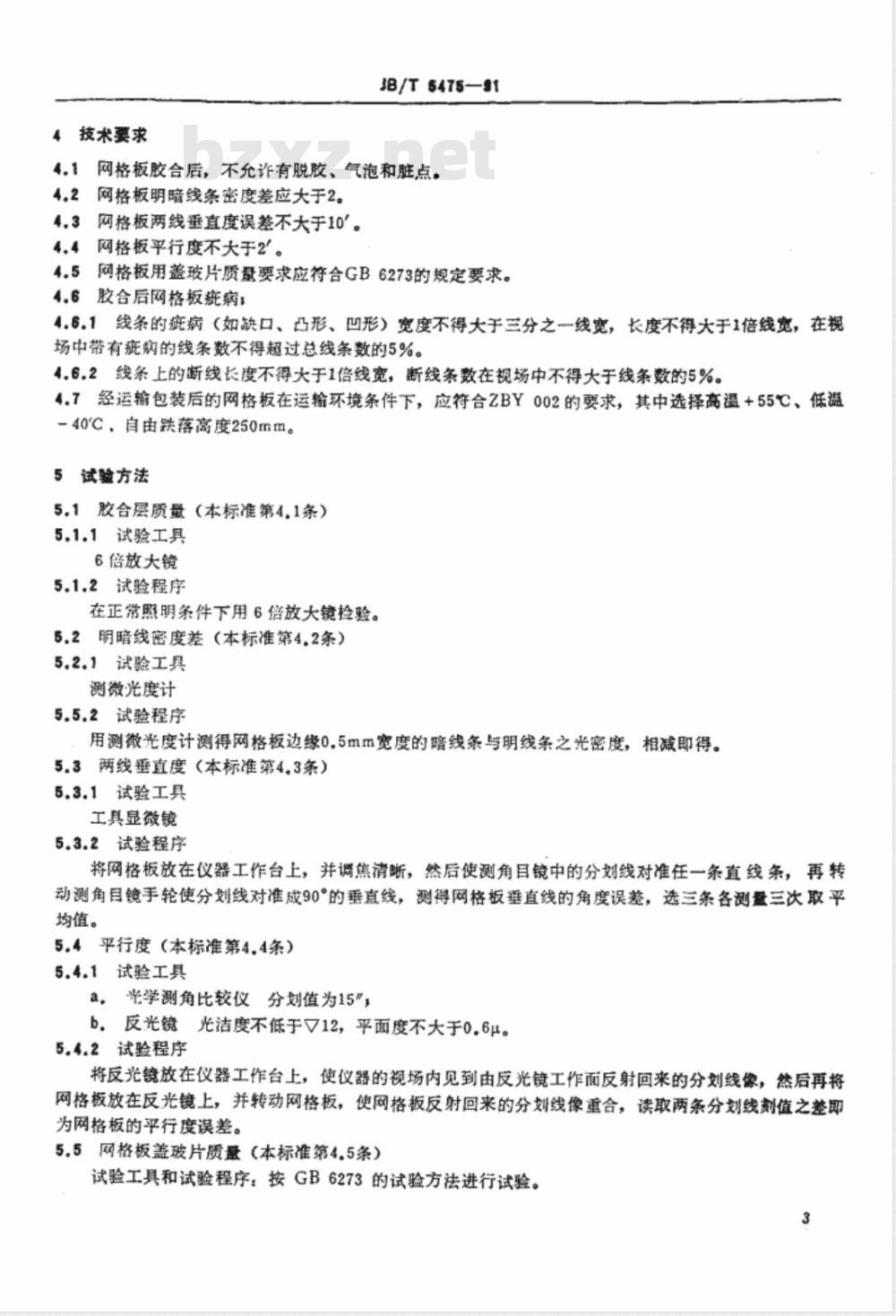

4技术要求
JB/T5475-—91
4.1网格板胶合后，不允诈有脱胶、气泡和脏点。4.2网格板明暗线条密度差应大于2。4.3网格板两线垂直度误差不大于10°。4.4网格板平行度不大于2'。
4.5网格板用盖玻片质量要求应符合GB6273的规定要求。4.6胶合后网格板疣病；
4.6.1线条的疵病（如缺口、凸形、凹形）宽度不得大于三分之一线宽，长度不得大于1倍线宽，在视场中带有症病的线条数不得超过总线条数的5%。4.6.2线条上的断线长度不得大于1倍线宽，断线条数在视场中不得大于线条数的5%。4.7经运输包装后的网格板在运输环境条件下，应符合ZBY002的要求，其中选择高温+55℃、低温-40℃，自由跌落高度250mm。
5试验方法
5.1胶合层质量（本标准第4.1条）5.1.1试验工具
6倍放大镜
5.1.2试验程序
在正常照明条件下用6倍放大镜检验。5.2明暗线密度差（本标准第4.2条）5.2.1试验工具
测微光度计
5.5.2试验程序
用测微光度计测得网格板边缘0.5mm宽度的暗线条与明线条之光密度，相减即得。5.3两线垂直度（本标准第4.3条）5.3.1试验工具
工具显微镜
5.3.2试验程序
将网格板放在仪器工作台上，并调焦清晰，然后使测角目镜中的分划线对准任一条直线条，再转动测角目镜手轮使分划线对准成90°的垂直线，测得网格板垂直线的角度误差，选三条各测盘三次取平均值。
5.4平行度（本标准第4.4条）
5.4.1试验工具
a，些学测角比较仪分划值为15\，b反光镜光洁度不低于√12，平面度不大于0.6μ。5.4.2试验程序
将反光镜放在仪器工作台上，使仪器的视场内见到由反光镜工作面反射回来的分划线像，然后再将网格板放在反光镜上，并转动网格板，使网格板反射回来的分划线像重合，读取两条分划线刻值之差即为网格板的平行度误差。
5.5网格板盖玻片质量（本标准第4.5条）试验工具和试验程序：按GB6273的试验方法进行试验。3

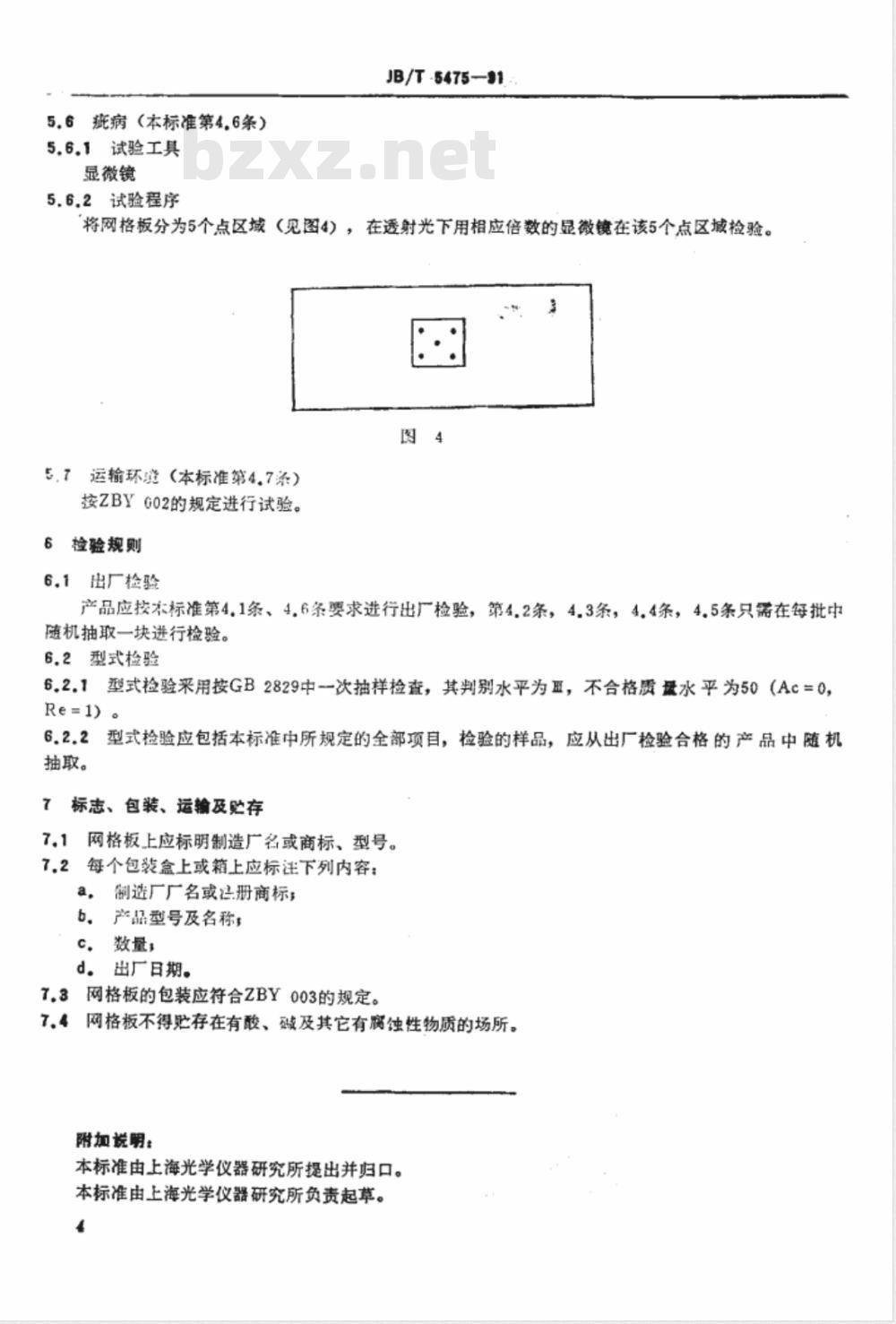

5.6疵病（本标准第4.6条）
5.6.1试验工具
显微镜
5.6.2试验程序
JB/T-5475—91
将网格板分为5个点区域（见图4），在透射光下用相应倍数的显微镜在该5个点区城检验。图
5.了运输环费（本标准第4.7涤）按ZBYG02的规定进行试验。
6检验规则
6.1出厂检验
产品应按本标准第4.1条、4.6条要求进行出厂检验，第4.2条，4.3条，4.4条，4.5条只需在每批中随机抽取一块进行检验。
6.2型式检验
6.2.1型式检验采用按GB2829中-次抽样检查，其判别水平为亚，不合格质量水平为50（Ac=0，Re=1)。
6.2.2型式检验应包括本标准中所规定的全部项自，检验的样品，应从出厂检验合格的产品中随机抽取。
7标志、包装、运输及贮存
7.1网格板上应标明制造厂名或商标、型号。7.2每个包装盒上或箱上应标注下列内容：a，制造厂厂名或泛册商标，
b.产品型号及名称，
c，数量，
d。出厂日期。
T.3网格板的包装应符合ZBY003的规定。7.4网格板不得贮存在有酸、碱及其它有腐蚀性物质的场所附加说明：
本标准由上海光学仪器研究所提出并归口。本标准由上海光学仪器研究所负责起草。4
