- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 机械行业标准(JB) >>
- JB/T 9132-1999 烧结铁磷软磁材料 技术条件

【机械行业标准(JB)】 烧结铁磷软磁材料 技术条件
本网站 发布时间:
2024-08-14 12:27:11
- JB/T9132-1999
- 现行
标准号:
JB/T 9132-1999
标准名称:
烧结铁磷软磁材料 技术条件
标准类别:
机械行业标准(JB)
英文名称:
Technical conditions for sintered iron-phosphorus soft magnetic materials标准状态:
现行-
发布日期:
1999-08-06 -
实施日期:
2000-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
212.82 KB
替代情况:
ZB H72001-1987

部分标准内容:
ICS77.160
中华人民共和国机械行业标准
JB/T9132—1999
烧结铁磷软磁材料
技术条件
Specifications for sintered ferrophosphor soft magnetic materials1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T9132-1999

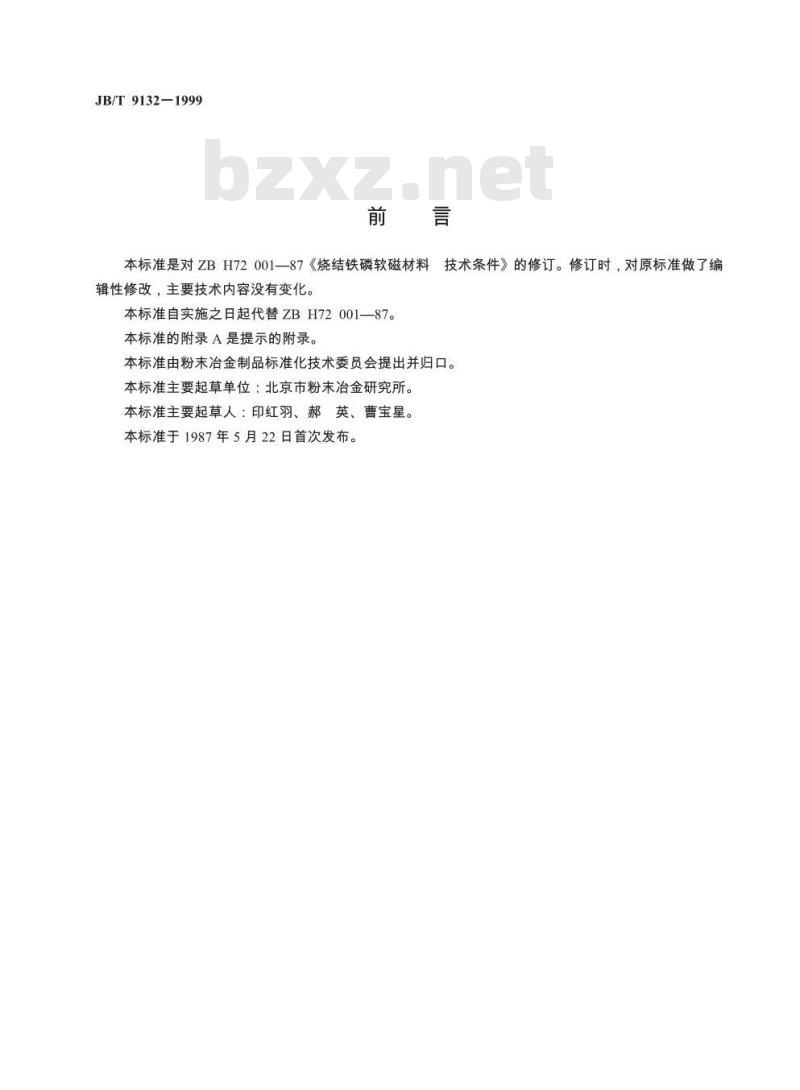

本标准是对ZBH72001—87《烧结铁磷软磁材料技术条件》的修订。修订时,对原标准做了编辑性修改,主要技术内容没有变化。本标准自实施之日起代替ZBH72001-87。本标准的附录A是提示的附录。
本标准由粉末治金制品标准化技术委员会提出并归口。本标准主要起草单位:北京市粉未治金研究所。本标准主要起草人:印红羽、郝英、曹宝星本标准于1987年5月22日首次发布。中华人民共和国机械行业标准
烧结铁磷软磁材料免费标准bzxz.net
技术条件

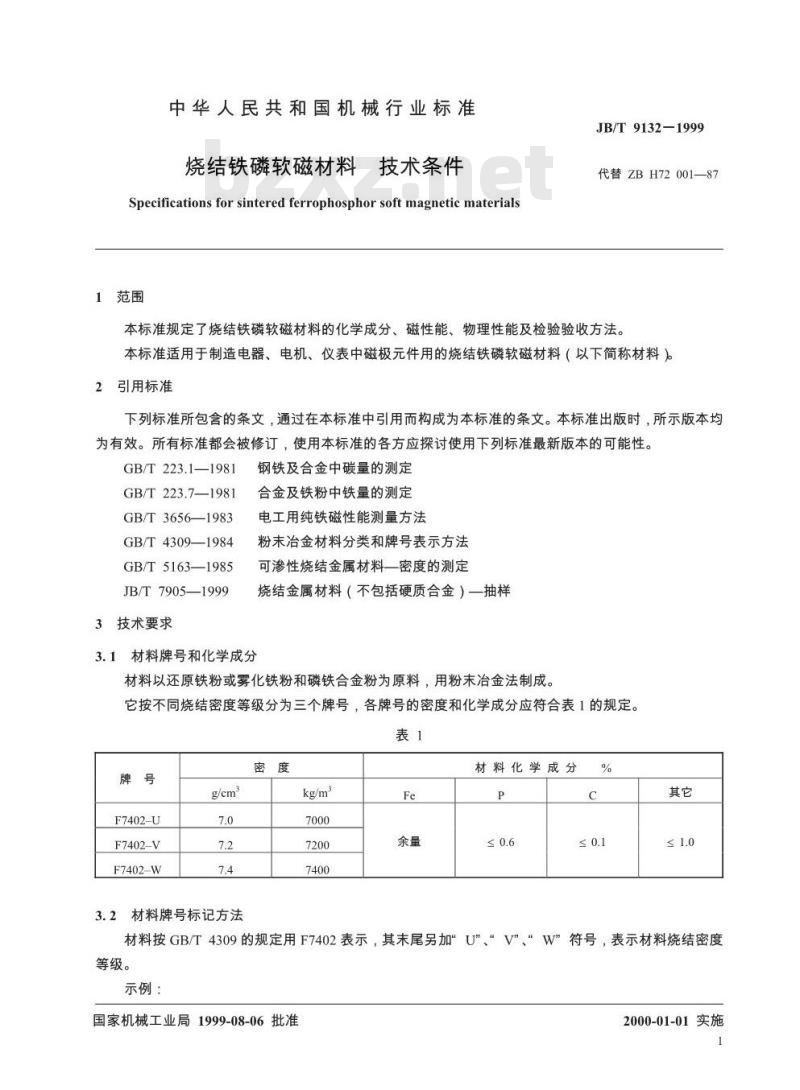

Specifications for sintered ferrophosphor softmagneticmaterials1范围
JB/T9132—1999
代替ZBH72001—87
本标准规定了烧结铁磷软磁材料的化学成分、磁性能、物理性能及检验验收方法。本标准适用于制造电器、电机、仪表中磁极元件用的烧结铁磷软磁材料(以下简称材料)2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T223.1—1981
GB/T223.7—1981
GB/T3656—1983
GB/T4309—1984
GB/T5163—1985
JB/T7905—1999
3技术要求
钢铁及合金中碳量的测定
合金及铁粉中铁量的测定
电工用纯铁磁性能测量方法
粉末冶金材料分类和牌号表示方法可渗性烧结金属材料一密度的测定烧结金属材料(不包括硬质合金)一抽样3.1材料牌号和化学成分
材料以还原铁粉或雾化铁粉和磷铁合金粉为原料,用粉末冶金法制成。它按不同烧结密度等级分为三个牌号,各牌号的密度和化学成分应符合表1的规定。表1
F7402-U
F7402-V
F7402-W
3.2材料牌号标记方法
材料化学成分
材料按GB/T4309的规定用F7402表示,其末尾另加”U”、“V\、“W”符号,表示材料烧结密度等级。
示例:
国家机械工业局1999-08-06批准2000-01-01实施

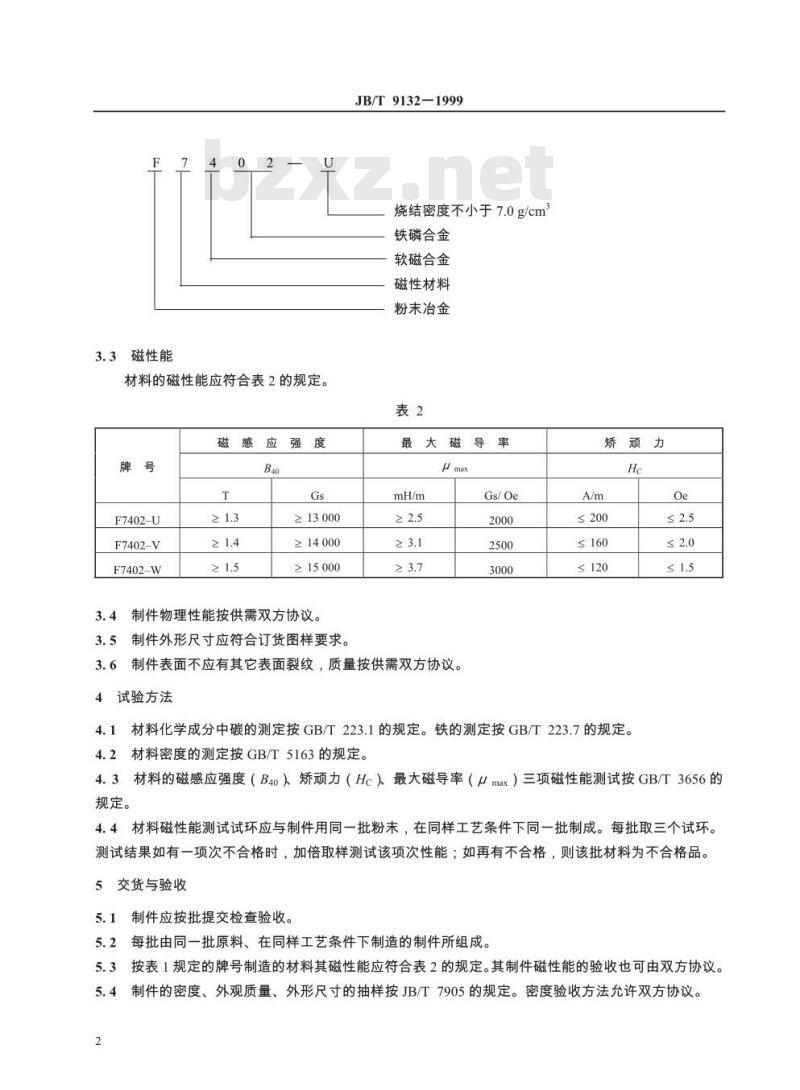

3.3磁性能
材料的磁性能应符合表2的规定。磁感应强度
F7402-U
F7402-V
F7402-W
≥13000
≥14.000
≥15.000
制件物理性能按供需双方协议。3.5制件外形尺寸应符合订货图样要求。JB/T9132—1999
烧结密度不小于7.0g/cm
铁磷合金
软磁合金
磁性材料
粉末冶金
最大磁导率
3.6制件表面不应有其它表面裂纹,质量按供需双方协议。4试验方法
矫顽力
≤200
≤160
≤120
4.1材料化学成分中碳的测定按GB/T223.1的规定。铁的测定按GB/T223.7的规定。4.2材料密度的测定按GB/T5163的规定。Oe
4.3材料的磁感应强度(B40)矫顽力(Hc)最大磁导率(Hmax)三项磁性能测试按GB/T3656的规定。
4.4材料磁性能测试试环应与制件用同一批粉末,在同样工艺条件下同一批制成。每批取三个试环。测试结果如有一项次不合格时,加倍取样测试该项次性能:如再有不合格,则该批材料为不合格品。5交货与验收
5.1制件应按批提交检查验收。
5.2每批由同一批原料、在同样工艺条件下制造的制件所组成。5.3按表1规定的牌号制造的材料其磁性能应符合表2的规定。其制件磁性能的验收也可由双方协议。5.4制件的密度、外观质量、外形尺寸的抽样按JB/T7905的规定。密度验收方法允许双方协议。2

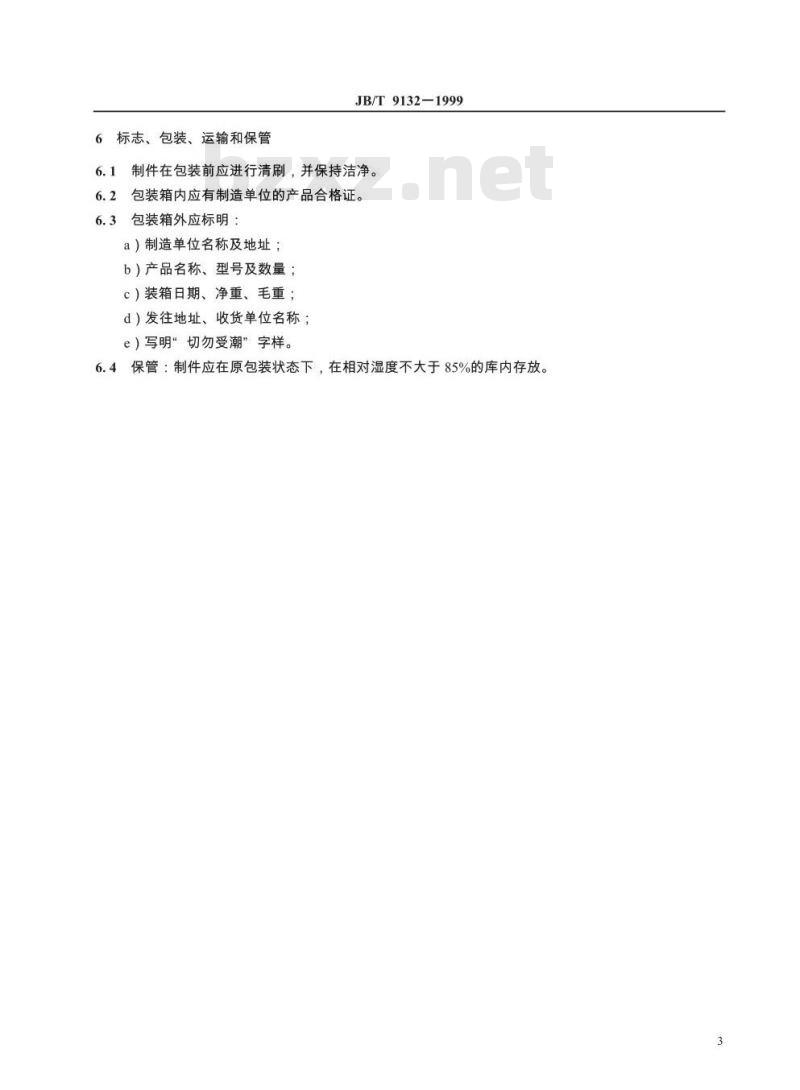

标志、包装、运输和保管
JB/T9132—1999
6.1制件在包装前应进行清刷,并保持洁净。2包装箱内应有制造单位的产品合格证。6.2
3包装箱外应标明:
a)制造单位名称及地址
b)产品名称、型号及数量;
c)装箱日期、净重、毛重;
d)发往地址、收货单位名称;
e)写明”切勿受潮”字样。
6.4保管:制件应在原包装状态下,在相对湿度不大于85%的库内存放。3
JB/T9132-1999
【提示的附灵】
烧结铁磷的物理力学性能
烧结铁磷的物理力学性能见表A1。表A1
材料牌号
F7402-U
F7402-V
F7402-W
含碳量
含磷量
抗拉强度
≥250
冲击韧度
(无缺口试件)
表观硬度
中华人民共和
机械行业标准
烧结铁磷软磁材料技术条件
JB/T9132-1999
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号
开本880×1230
2000年3月第一版
印数1-500
邮编100044)
印张1/2
字数10,000
2000年3月第一次印刷
定价5.00元
编号99-1190
机械工业标准服务网:66
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国机械行业标准
JB/T9132—1999
烧结铁磷软磁材料
技术条件
Specifications for sintered ferrophosphor soft magnetic materials1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T9132-1999
本标准是对ZBH72001—87《烧结铁磷软磁材料技术条件》的修订。修订时,对原标准做了编辑性修改,主要技术内容没有变化。本标准自实施之日起代替ZBH72001-87。本标准的附录A是提示的附录。
本标准由粉末治金制品标准化技术委员会提出并归口。本标准主要起草单位:北京市粉未治金研究所。本标准主要起草人:印红羽、郝英、曹宝星本标准于1987年5月22日首次发布。中华人民共和国机械行业标准
烧结铁磷软磁材料免费标准bzxz.net
技术条件
Specifications for sintered ferrophosphor softmagneticmaterials1范围
JB/T9132—1999
代替ZBH72001—87
本标准规定了烧结铁磷软磁材料的化学成分、磁性能、物理性能及检验验收方法。本标准适用于制造电器、电机、仪表中磁极元件用的烧结铁磷软磁材料(以下简称材料)2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T223.1—1981
GB/T223.7—1981
GB/T3656—1983
GB/T4309—1984
GB/T5163—1985
JB/T7905—1999
3技术要求
钢铁及合金中碳量的测定
合金及铁粉中铁量的测定
电工用纯铁磁性能测量方法
粉末冶金材料分类和牌号表示方法可渗性烧结金属材料一密度的测定烧结金属材料(不包括硬质合金)一抽样3.1材料牌号和化学成分
材料以还原铁粉或雾化铁粉和磷铁合金粉为原料,用粉末冶金法制成。它按不同烧结密度等级分为三个牌号,各牌号的密度和化学成分应符合表1的规定。表1
F7402-U
F7402-V
F7402-W
3.2材料牌号标记方法
材料化学成分
材料按GB/T4309的规定用F7402表示,其末尾另加”U”、“V\、“W”符号,表示材料烧结密度等级。
示例:
国家机械工业局1999-08-06批准2000-01-01实施
3.3磁性能
材料的磁性能应符合表2的规定。磁感应强度
F7402-U
F7402-V
F7402-W
≥13000
≥14.000
≥15.000
制件物理性能按供需双方协议。3.5制件外形尺寸应符合订货图样要求。JB/T9132—1999
烧结密度不小于7.0g/cm
铁磷合金
软磁合金
磁性材料
粉末冶金
最大磁导率
3.6制件表面不应有其它表面裂纹,质量按供需双方协议。4试验方法
矫顽力
≤200
≤160
≤120
4.1材料化学成分中碳的测定按GB/T223.1的规定。铁的测定按GB/T223.7的规定。4.2材料密度的测定按GB/T5163的规定。Oe
4.3材料的磁感应强度(B40)矫顽力(Hc)最大磁导率(Hmax)三项磁性能测试按GB/T3656的规定。
4.4材料磁性能测试试环应与制件用同一批粉末,在同样工艺条件下同一批制成。每批取三个试环。测试结果如有一项次不合格时,加倍取样测试该项次性能:如再有不合格,则该批材料为不合格品。5交货与验收
5.1制件应按批提交检查验收。
5.2每批由同一批原料、在同样工艺条件下制造的制件所组成。5.3按表1规定的牌号制造的材料其磁性能应符合表2的规定。其制件磁性能的验收也可由双方协议。5.4制件的密度、外观质量、外形尺寸的抽样按JB/T7905的规定。密度验收方法允许双方协议。2
标志、包装、运输和保管
JB/T9132—1999
6.1制件在包装前应进行清刷,并保持洁净。2包装箱内应有制造单位的产品合格证。6.2
3包装箱外应标明:
a)制造单位名称及地址
b)产品名称、型号及数量;
c)装箱日期、净重、毛重;
d)发往地址、收货单位名称;
e)写明”切勿受潮”字样。
6.4保管:制件应在原包装状态下,在相对湿度不大于85%的库内存放。3
JB/T9132-1999
【提示的附灵】
烧结铁磷的物理力学性能
烧结铁磷的物理力学性能见表A1。表A1
材料牌号
F7402-U
F7402-V
F7402-W
含碳量
含磷量
抗拉强度
≥250
冲击韧度
(无缺口试件)
表观硬度
中华人民共和
机械行业标准
烧结铁磷软磁材料技术条件
JB/T9132-1999
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号
开本880×1230
2000年3月第一版
印数1-500
邮编100044)
印张1/2
字数10,000
2000年3月第一次印刷
定价5.00元
编号99-1190
机械工业标准服务网:66
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 机械行业标准(JB)
- JB/T3103.2-2010 锯条开齿机 第2部分:精度
- JB/T10596-2006 磁阻式步进电动机通用技术条件
- JB/T10719-2007 焊接聚晶金刚石或立方氮化硼槽刀
- JB/T10579-2006 腐蚀数据统计分析标准方法
- JB/T2936.1-1999 闭式冷挤压压力机 型式与基本参数
- JB/T10723-2007 焊接聚晶金刚石或立方氮化硼镗刀
- JB/T2930-1991 低压电器 产品型号编制方法
- JB/T5532-2007 静电复印干式色调剂流动性测定方法
- JB8082-1999 护指键式和护罩式木工平刨床 安全
- JB2506-1978 组合机床通用部件 多轴攻丝动力头名义尺寸、参数、互换尺寸
- JB/T6237.4-2008 电触头材料用银粉化学分析方法 第4部分:火焰原子吸收光谱法测定镍量
- JB2518-1978 组合机床通用部件 风动动力头参数、互换尺寸
- JB/T9983-2008 筒形槽电机振动给料机 型式和基本参数
- JB/T2901-1992 汽轮机防锈 技术条件
- JB2468-1978 组合机床通用部件、单轴转塔动力头用铣削轴名义尺寸、参数、互换尺寸
- 行业新闻
- 加密货币诈骗致两人因150万英镑欺诈被判12年监禁
- BAY Miner的云挖矿合约让投资者每日可赚取高达10,000美元的比特币收益
- Phantom 多链扩展动态:新增 Sui、Ethereum 与 Polygon 支持
- 币安视角:Phantom 安全漏洞事件对交易所有何影响?
- 分析师致XRP持有者:XRP已准备就绪
- OKX 与 Phantom 钱包合作带来哪些变化?掘金 OKX DEX API 新功能
- spl币是什么?全面解析背景资料与用途
- 这些山寨币表现不一:在波动行情中,涨幅最高达8%,跌幅最大至7%
- COINBASE开喷Solana发射平台: Pump.fun、LetsBonk全是机器人,迷因币第一秒就收割
- 四大AI工具预测:2025年XRP将达到怎样的高度
- 彼得·勃兰特发布史诗级比特币价格预测,虚假看跌形态显现
- OM价格暴跌:买入良机还是更多痛苦在前方?
- 美国SEC推迟批准富达的Solana ETF:但有一个关键细节
- 加密货币退潮:比特币和以太坊交易更像股票,而非黄金
- 分析师预测比特币即将迎来突破,约翰·布林格位列其中 | 美国加密货币新闻
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
