【机械行业标准(JB)】 60SiMn钢圆柱螺旋弹簧 金相检验

Ics 21. 160
中华人民共和国机械行业标准
JB/T 9129--2000
60Si2Mn钢螺旋弹簧
金相检验
60Si2Mn steel helical springs metallographic test2000-04-24 发布
国家机械工业局
2000-10-01实施

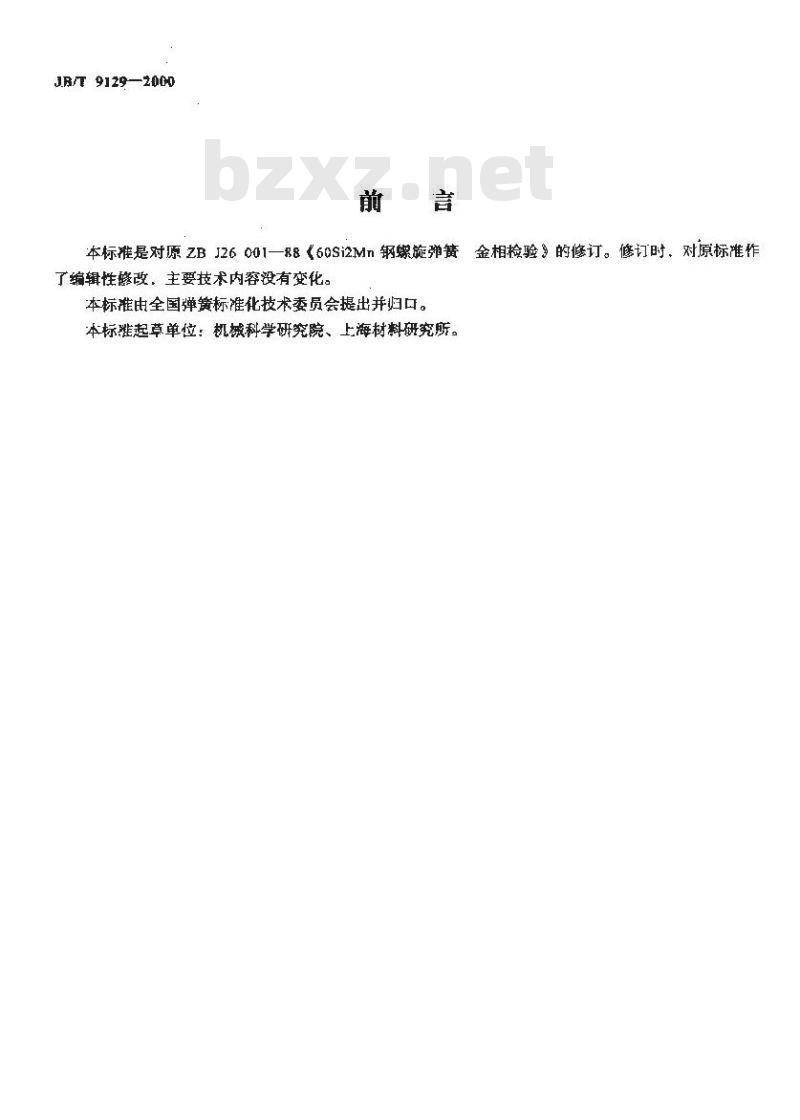

JB/T 9129—2000
本标雅是对原ZBJ26001—R8《60Si2Mn钢螺旋弹簧了编辑性修改，主要技术内容没有变化。本标准由全国弹簧标准化技术委员会提出并归口。本标胜起草单位：机城科学研究院、上海材料研究所。金相检验的修订。修订时、对原标准作1范围

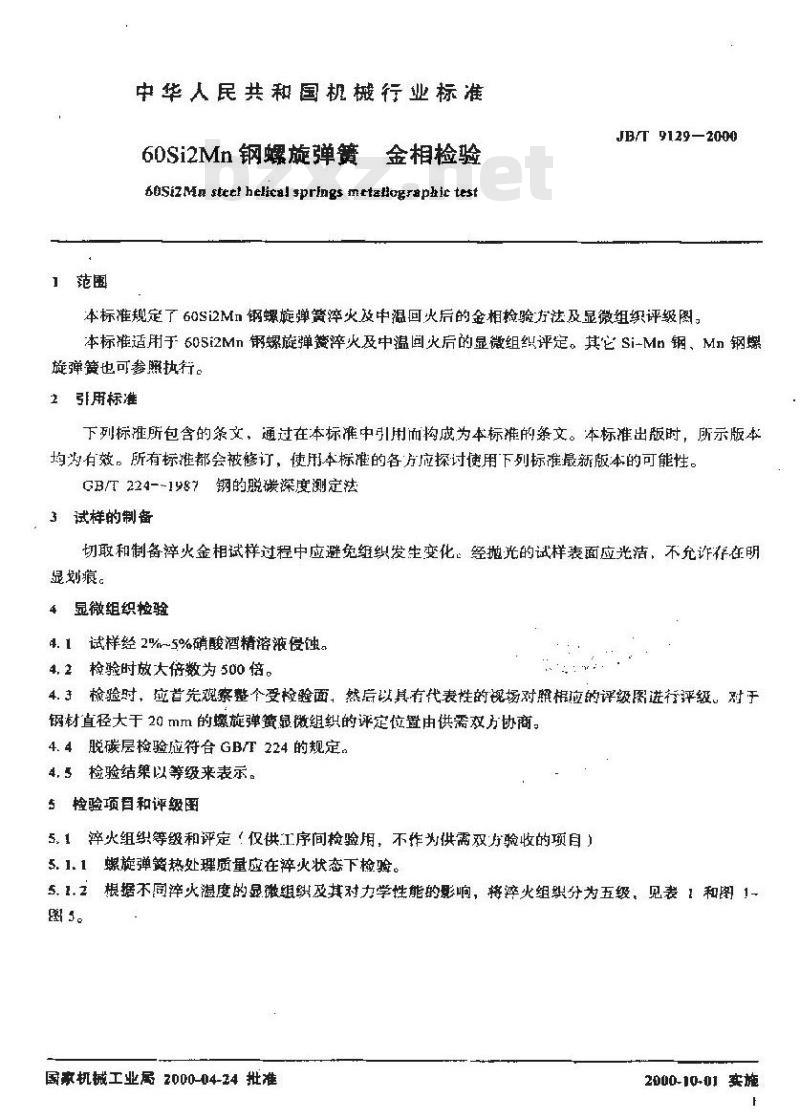

中华人民共和国机械行业标准
60Si2Mn钢螺旋弹簧金相检验
baSizMn stee! helical springs metalographic testJB/T 9129—2000
本标准规定了60S2Mn钢螺旋弹资火及中温回火后的金相检验方法及显微组织评级图，本标准适用于60Si2Mn钢螺旋弹餐碎火及中温回火后的显微组织评定。其它Si-Mn钢，Mn钢螺旋弹簧也可参照执行。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准晟新版本的可能性。GB/T224-~1987钢的脱碳深度测定法3试样的制备
切取和制备率火金相试样过程中应避免纸织发生变化经抛光的试样表面应光洁，不充允诈存在明显划痕。
4显微组织检验
4. 1 试样经 2%~5%硝酸酒精溶液侵蚀。4.2检验时放大俯数为500倍。
4.3检验时，应首先观察整个受检验面，然后以其有代表性的视场对照相啦的评级图选行评级。对于钢材直径大于20mm的螺旋弹黄显微组织的评定位置由供需双方协商。4.4脱碳层检验应符合GB/T224的规定。4. 5检验结巢以等级来表示。
5检验项目和评级围
5,1淬火组织等级和评定仅供工序间检验用，不作为供需双方验收的项自）5.1.1螺旋弹懿热处理质量应在淬火状态下检验。5.1.2根据不同淬火温度的显微组织及其对力学性能的影响，将率火组织分为五级。见表1和阁1-图。
国家机械工业属2000-04-24批准2000-10-01 实施
图11级

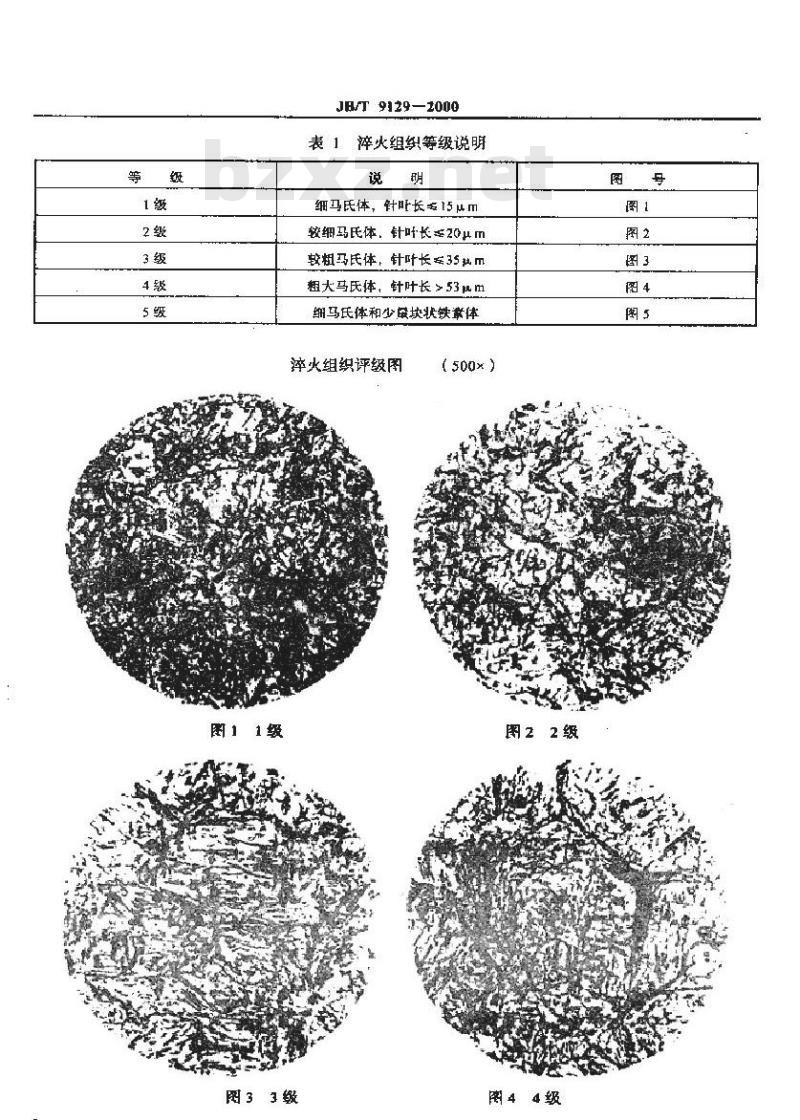

JB/T 9129—2000
表1辫火组织等级说明
细马氏体，针叶长15μm
较细马氏体，针叶长20m
较粗马氏体，针叶长去35热㎡
粗大马氏体，针叶长>53μm
细马氏体和少最块状铁章体
萍火组织评级图
图33缀
(500×)
图22级此内容来自标准下载网
图44级
5. [. 31~3 级为合格，4~5 级为不合格，5.2中温间火组织等级和评定

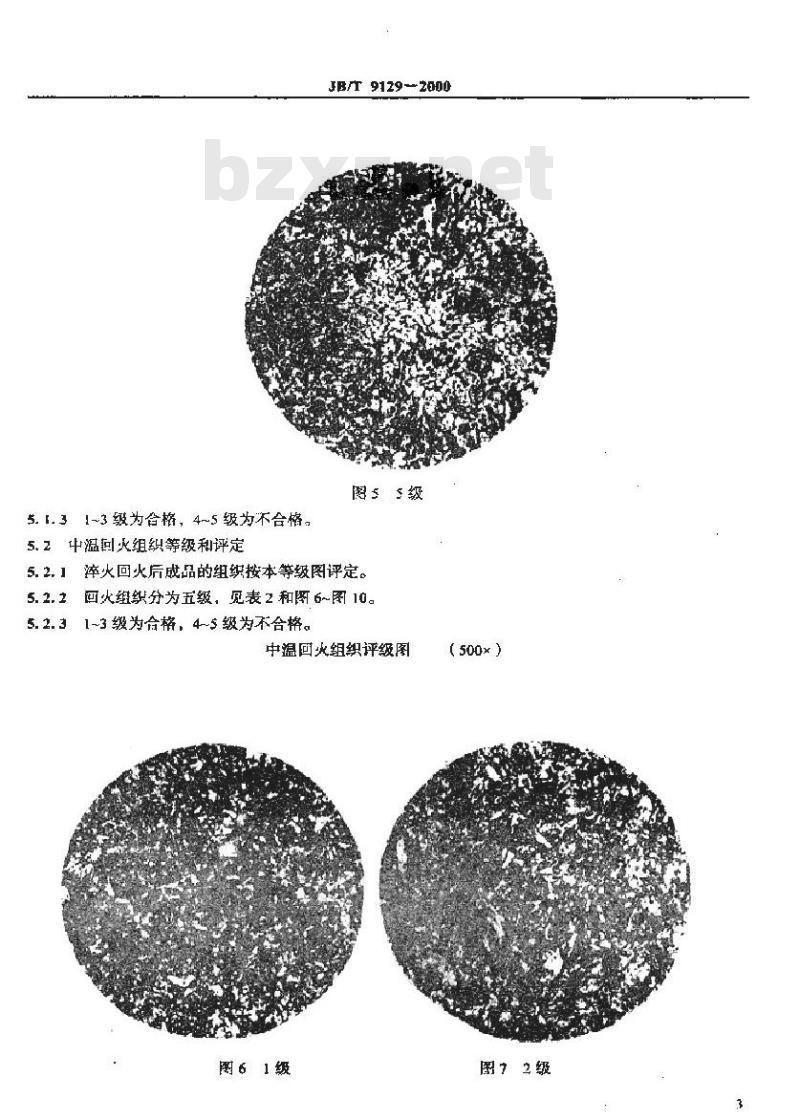

JB/T 91292000
图5级
5.2.1率火回火后成品的组织按本等级图评定。5.2.2回火组织分为五级，见表2和图6~图10。5.2.31~3级为合格，4~5级为不合格。中温回火组织评级图
图61级
(500×)
图72级
图83级
JB/T 9129—2000
表2中温国火组织等级说明
细回火届氏体
较细回火斓氏体
较粗回火通氏体
大回火氏体
回火风氏体及少量块状铁衰体
图105级
图94级
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
