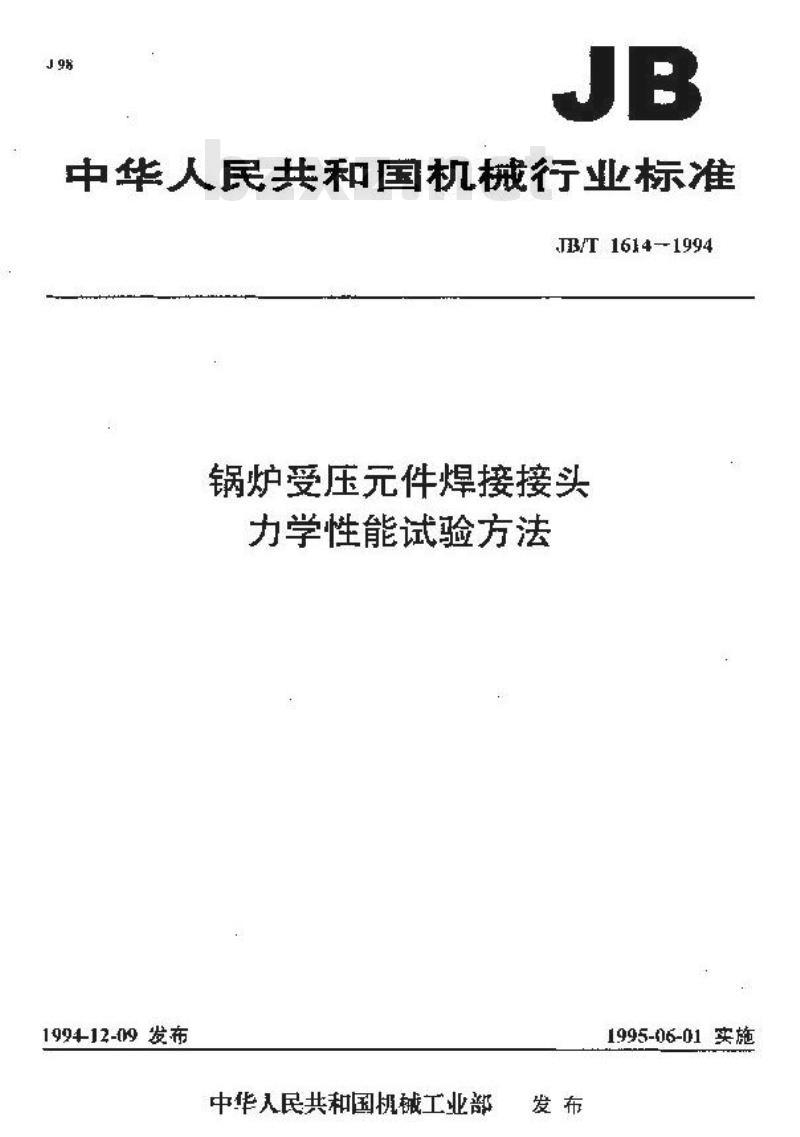

【机械行业标准(JB)】 锅炉受压件焊接接头 力学性能试验方法

中华人民共和国机械行业标准
JB/T 1614-1994
锅炉受压元件焊接接头
力学性能试验方法
199412-09 发布
中华人民共和国机械工业部
1995-06-01实施
中华人民共和国机械行业标准
锅炉受压元件焊接接头力学性能试验方法1主呕内容与适用范围
JB/T1614—94
代13311-1
本标准规定了辆护受压元件焊披按关力学性能试验的试样别备，试验方法和合格际准。本标准适用于固定式制护受卡元件的对接偿头，本闭准中的力学性能试验么括拉坤试验（考猛和高温）、实曲试验和常担冲步试验。2引用标准
GB2106bZxz.net
北1613
金据按炜试验方谈
金据弯试验方法
金质比V整能口>市击险法
金需商温拉计试验方法
精护受压元件焊接替术条件
JB/T2536弱炉受压元件焊接接头金相和断12检验方法3试样制备
3.1检查试件
制各力哗性能试验试祥用的检查试件（下简称试件），其数盘和焊制要求按卫1613的规定，3.2试验项目
3.2根据JB1613的规定，力举性能试验的项目除常温拉神试验和李出试验外，还需圾据锅炉成焊件的附加要求进行全焊链金风拉伸试验和带温冲击试验，3.22各项试验的试样数盘和考核指标按表1，常温证击试验除检去焊殖金顾外，还需根据焊性的要求附加进行难合或热形响区的中击试验，每十部位的试拌数量均为3小，额定汽巫力小于3.2MP。悉汽锅护的算形试计、如果所历的焊接工艺在评定时的捡查项目中已包括背李试验并三试件已较JB/丁2636的规定进行宏观金和检整检未焊透和内凹含格，可免觉背弯试签，表1中还给出高温拉传试验的试数盘封考恢指标。表1
拉中试您
试范项目
女样效益
考便指标
断状有状娠状
试阵试件
全弹鞋金頭
位单试控
与达险
拉止读
辟长庆
注，乱，为，带逼坑强逢和用展点，a，3，高组机位强度和鼠明点，：仲长率3.3样和试择
3.3.1同一试验项相的伴理应尽量在同试件的不问部位切取，意计
武试险
冲高动
33.1板状试许上样坏的切收部份可喜国1，如集试件端部此于引延或炫证部分，应将相应部分废弃。机技工业部1994-12-09批准
1595060实施
一房弃部分，2-
JB/T161494
满记这使伴核，3
共使证查项目样境
骨：4一
间学样恢，年常中击样，
全性盐金国拉作年场
3.3.3划果板状试件的厚度是能，可在试计上的问一部位切取面旁和咨弯样坏，但应得合图2的要求，图
认样的
背拌坏
3.3.4节状试件上详坏的弥量部位可套考图3，也可用一根整费避行应仰试整<图4)代替表1中所要求的网十拉试艳。
不要求近来试验
b要求冲击试收
。不要求冲击试验
非州整管进行拉仰试验
(),[)、(5)(
试验装置
JB/T1614-
其他检查项详坏：4
要求冲击试验
并用禁进行拉押试验
背变件坏，5-
卵点记学，用作求平至定炼时的定位标记，西4
注不小，不于2
益力试要机，2-
V形夹头3-芯性4-
b芯样尺小
一性管拉为试样
禁治定所拌坏，
3.3.5应当H机险方丧切吸和分制样经，实果策件不耳备，也可用热切制：但必须留有足够的余量以更而机核方达除去热罪呢区，对需要热处距的试件。如采其样还采用热切割，则成在妞制后再进行热处理
3.36制各试对，应将试样上的焊缝余高性除，使焊建与母格的表面齐平，快除方法成好用机恢加工3.3.7·如工究的试详享打上银印或其超水交非的综志，轻如查合格后方可进行试龄。4带得监中试验
+.1试样尺
4.1.1在制案长状！样的常温拉伸试时，如果试件厚度不大下30mm，真采用全厚度试样，如果厚度为30以生，可同全厚试样成分后的多个式样，JB/T 1614
1.2报状试件的常湿拉仰试样如果需要分制，应法分划后的试举复盖试问的查：买图，心后的团样计：际志以专各试在降度的整，将分的实个试一现为学个试举。
4.1.1板试件常温拉仲试验的试样尺寸按图6,试岸厚度8对没有分出就范个以序学试件厚息，对按4.1.2过行分刮的试样，一/，1为部的试样数，试样宽度（长空，的行能思：b25+0. 5 mm.
4.1.4图6～1C中，1为试样的孕行部分格度，b为夹持部分长度，h的数值按试验机要求丽定。4.1.5禁状试件带温拉独试龄的试详尺寸按国7，应将图？中用双点划编表示的形部分以最小的工基除去，他试样在宽度为b的收绝断面上耳有平行的表画，接加工后的试样序些。计算收缩字配面积，些7+的试样宽度b，当试件外在径D大于76mm时.6=20±0.3mm，不大于26m时，b=12=0.3mm尺寸：当试群厚鹿2大于6mm，9-3，不于6m时，6
4.1.6当管整厚魔小于9mm难以技4.1.5的现定刺备祖拉试时，可比将进行这仲试激按制备试择，分为带头和不带头两神，国8中试群宽意和尺寸S的求与图？柜同，以样做所面积A按以下公式进行计算：
A b + , 2
试祥在试验前实际外径，mm：
试举在试验前实际使即，Lm!
D—试样宽度，按4.1.5的规定，o
JB/T 1614-94
带试排
b）不带头试弹
4.1.当明整首选行过出证骏时，以督壁的实际面积悼为试性面积：4.2试轻方法
湖拉伸试验的试验方按GB228的规定4.3合特标准
常湿拉钟式验的合格标准为：焊接接头的抗拉弱度不低于母材抗拉强度规定值的下限，开种钢早接控法安抗拉强度规定值！照较说一侧的母材，s高温拉伸试验
5.1试样尺寸
板状试纤高温拉试验的试弹尺寸按GB432日，采用d=5m的圆形比例试样。5.2.试验方法
高退位伸试验的试验方法按G自4338，试验祖度控焊件的设计要求。S.3合格标准
高温招伸试验的合格际准为：焊接换头的抗拉弱度和困服点不低于试验湿度下母材规定值的下。全焊续金展伸试验
61试捍尺寸
全焊范全车试整的详尺技国9试标更部分的真应联提建成断内许可性能大值，位不火于20m。图9中，过径0.5d，标距长度l-5d，5
6.2试骗方法
J3/T 1614—9
全焊键金取拉伴试验方法按GB228的规定：6.3仑铬标准
全择链金两拉神试龄的含势标准火：抗拉强度
b计详尺寸
焊缝金离的抗拉强度不降乐核规定值就下限，如果母材垫强渡段定适的下限大490Nmr，并其焊续金再的风最点高于性封现定值的下限，化许焊连金的抗拉强度比母材抗拉度规定宜的限低1s.6·N/mm*
辉键金属的律长率不小于母材规定值的的头，T弯曲试验
了.1试样尺寸
了,1.1等面试验试单的呼度占和宽度b按图10即表5，试长度1程据试详厚度、穿芯直径择试验装量而定。
试性拉面的两接角垃静遇臣不大于2m的圆角，拉伸面上坏缝两中室少一测的每材应架持原给求面，但充许用机读方法除大智子和炽整表函的小整部分。12.
拔向面与
注：为管状试件公吐率，D为公称均径B/T1614—-54
6揽问背弯
c纵向面弯
试件率院！
2买20
7.1.2异种钢焊接头弯曲试验可来润纵向变曲试性。7.2试验方法
板淡试件
管状试性
b-1+p/2#
+10不小于3
李试的试瞻方法按G日232的规定，李志宜径为，支握间率商不大下6%，可函角度按表6，异JB/T161+—94
种解焊接接头的弯曲的皮按强度较高一的母材，表6
焊接为齿
响国均压
合情标准
酸素孵和鼻氏体钢
单面燥
双面焊
标合愈钢和低合耐热构
弯画试验的合格标准为，当驾曲刘规定的弯曲免度后，焊拉伸面沿让样宽鹿方向工所允许出现的举位或缺陷不太于1.5mm，达样长度方向上为不大于9，试样四开滚不计，但破因交泄或其他归携来引趋的试样快角开的长度应计人评定，B需强冲击试
4.1试样尺寸
，1.1常冲击试验试样应以样坏上官最尽好系的短建中划取，试样的上衣离母替[2m，缺口拍线应垂直于每村表面并竺于好缺断面的中心，见扭11.图11
g1常温试验采用B210中的量试样0m0m5m或mm1cm55mm），试缺！按焊件的试整要求可分别开在焊键金屏，熔合线或热影区，见图12。热影响区试样快口轴载应垂真于妞键相奥，缺口新线至培合线的更离S，技焊该试件时所用掉接了艺的评定报背
焊金爬试
b炼合规试递
热影聘区成样
食2试验方法
常带温独击试验的试验方法按GB2106的规定。JH/T1614—94
8.3合格标准
常温净击试验的合格标阵，每一部位3个试样冲来功的算未孕均值不候沪表？中的规宗但，降丑恢于妞定值但不低于规定了心%的试样数最不多于」个，异种钢焊接按头按抗拉强度较低一侧母材的冲齿功现定值。
母材扰拉减库规定值的下恶
450<.5,515
515≤0655
心过验结果
9评定
冲试坏规定值
10mm×10mX55mm
5mm×19sm×55mm
9.11力学性能试所要求的试验训目均合格时，该试伴所代表的焊接损头出学性能试验合咨9.1.加果白于操作不当减泌备收障面影的试验结半的准确性时，该试龄结果可不于考虑开补作试验。9.1.3力学性能试验中某个试验项日,不会格时免许试，复试方法可效以下诱者许择其一，量新取样
以原焊制的试件中对不合搭项目亚新取择进行试验，试验数基除常担冲击试验仍为3个外，其也试验项月为原现定数岳的信。
b，或新热处理
格原焊制的试件！择再新抵处理战与产品一起热处理后按原规定的试股项日全重新取作进行试验。
效试时，除制温冲击试跑外其逆试龄项日的合格标准与韧试担向，常提冲击试验的仓格标准为：3个韧试试样和3个复试试样冲出功的莫状平均值不低了取材的冲击功规定值，并丑最多只有2个试祥的冲功法丁规定靠而且低于现会殖70%的试样数望不承下1个。复试结果冷格时，该试岸所它表的焊接接头力学性试验分格，期为不合格、记录
1.2.1齐项试验应有正式记录备查，记录内容可参考试验方法标准的规定，主要为：，试群型式、数盘和尺计
各项试整要求的试站果；
缺陷情说
9.2.2试验记求的保管期限至少工年附加说明。
本标准山上海益电设备惠套设计研究所提出和归口，本标准由销效专业标准够订组负黄起式本标准1975年首次益右，1833年第-次将汀，自本标准实施之月尽，原GB133：一齿炉受片示性焊接接头挑碱选能抢将为法作密本标准主爱起苹人丙烟、张样、罗文兰、田填鑫。JB/T16I4一94锅炉受压元件焊接接头力学性能试验方法第 1 号修改单
专业际准化技术需会或
专业际准化技术必门研究所，机破工业部上海发电设备成套设记-研究所经办人：罗文兰
本陷改单经机域上业部下1957年9月5日以机械科[19971711号文批准，自1557年10月1日起实道，将2亲引用原准小：
\CB2106金周夏比次击试牌方法\更改为\G到/T229金两豆比冲击试验方法\。2、
3. 2. 2第第二夏明除
“定燃汽玉万小于3.82MF.…..可做背李试验，\等字题除。表「更改
改管项目
次详欢量
考核指保
恒快试泽
6.1试样尺
青快试所
国收详位更改为。
惊次试件
试件厚度火于20mm-70mm
4，7.3素收用新案文，
全中维金属护伸试室
试事院
20~70
与司试验
焱体战缺陷长出
试性厚度火于70mm
取样位查
吸收动
*孕典试验的合格标准为，当弯两现定的学油用度后，试详上任向方向品人缺陷长度均不人十3而的，试伴的校知开装不证“
5，8.1.2条中的\GB2106\更改\GB/T229\。·6、8.2条的*GB2105\更改为\GB/T229”7、8.3合格标展
改用新承文，“常组序击试验的台培际准为,三个试样的常祖冲出受收功平与值应不低于母材规定慎，无母钻规定值附，应不低于27[（试岸截载面尺寸为10m×10mm），并且举多允详有个试样的冲出破收功送于上述指标值，但不低于上述指标使的70并。异种钢归按接头铵抗拉强变较低一喇母材的冲青吸收动的规定值。8、5.1.3茶b.改用新条文
\b黄新共处理
将原制的试片或单还与产品一起热处肥后按原规定的试验项目全部宜新取详进行试验，复试时，除满温冲访试整外其他试验项日的合格标准与韧试相同，带温冲未试将的合防标准为：主个扫试试群和3个复试然样冲击吸收功平均值不低于母材规定值，如无母材规定值时成不低27小试能毅面尺寸为10mm×10mm），并且此率只2个试样的冲出吸收功于定而且于规定尚的7C外的试详效母不多于1个，
其试站呆合格时，该试岸新化丧的接接头力学性能试验台格，否则对不合格。”
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
