【机械行业标准(JB)】 涂附磨具 抗拉强度和伸长率的测定方法

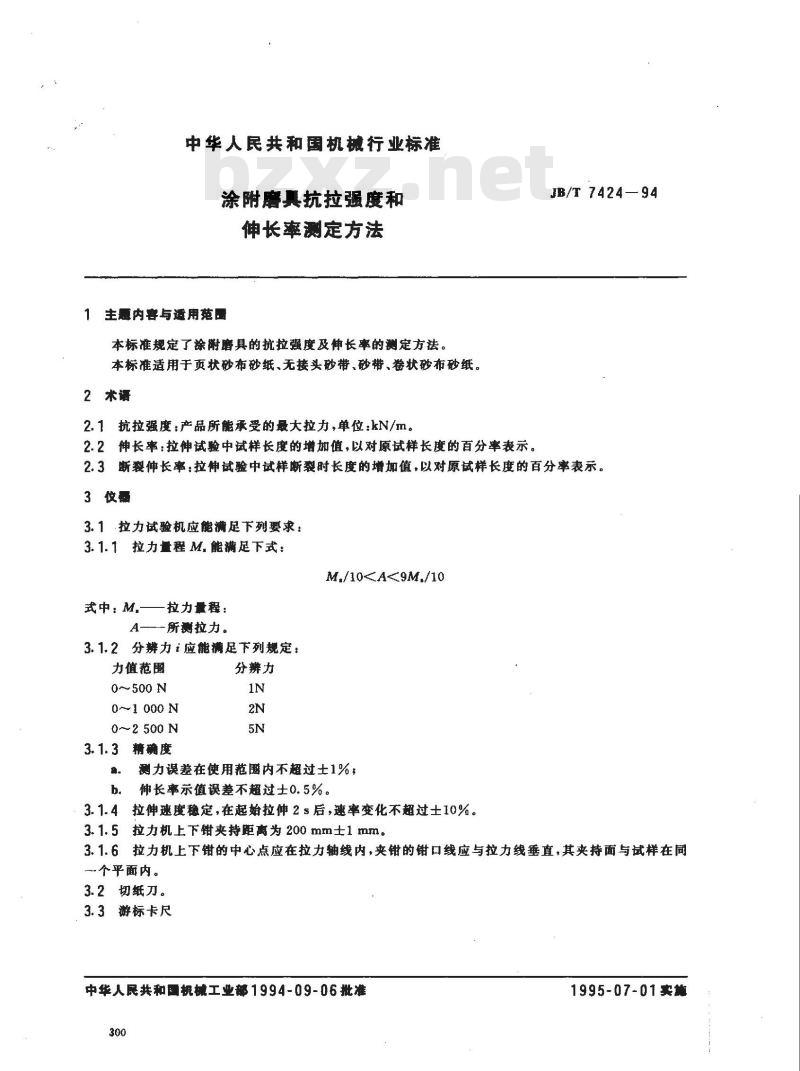

中华人民共和国机械行业标准
涂附磨具抗拉强度和
伸长率测定方法
主题内容与适用范围
本标准规定了涂附磨具的抗拉强度及神长率的测定方法。本标准适用于页状砂布砂纸、无接头砂带砂带、卷状砂布砂纸。2术语
2.1抗拉强度，产品所能承受的最大拉力，单位：kN/m。2.2伸长率：拉伸试验中试样长度的增加值，以对原试样长度的百分率表示。JB/T 7424—94
2.3断裂伸长率：拉伸试验中试样断裂时长度的增加值，以对原试样长度的百分率表示。3仪器
3.1·拉力试验机应能满足下列要求：3.1.1拉力量程M.能满足下式：
M./10式中：M.-
拉力量程：
一所测拉力。
3.1.2分辨力i应能满足下列规定：力值范围
0～500 N
0～1 000 N
0～2500N
3. 1. 3精确度
分辨力
测力误差在使用范团内不超过士1%；b.
伸长率示值误差不超过士0.5%。3.1.4拉伸速度稳定，在起始拉伸2 s后，速率变化不超过士10%。3.1.5拉力机上下钳夹持距离为200mm士1mm。3.1.6拉力机上下钳的中心点应在拉力轴线内，夹钳的钳口线应与拉力线垂直，其夹持面与试样在同个平面内。
3.2切纸刀。
3.3游标卡尺
中华人民共和国机械工业部1994-09-06批准300
1995-07-01实施

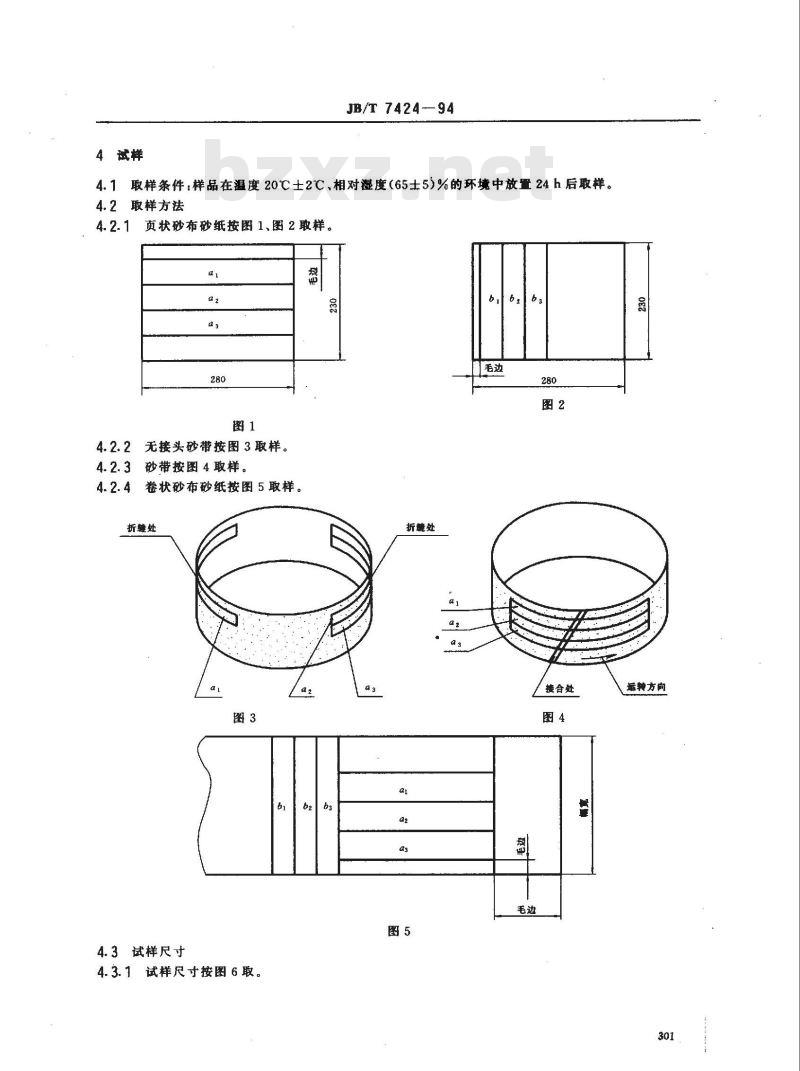

4诚样
JB/T 7424—94
4.1取样条件：样品在温度20℃士2℃、相对湿度(65士5)%的环境中放置24h后取样。4.2取样方法
4.2.1页状砂布砂纸按图1、图2样a
4.2.2无接头砂带按图3取样。
4.2.3砂带按图4取样。
4.2.4卷状砂布砂纸按图5取样，折箍处
4.3试样尺寸
4.3.1试样尺寸按图6取。
折髓处
接合处
运转方向

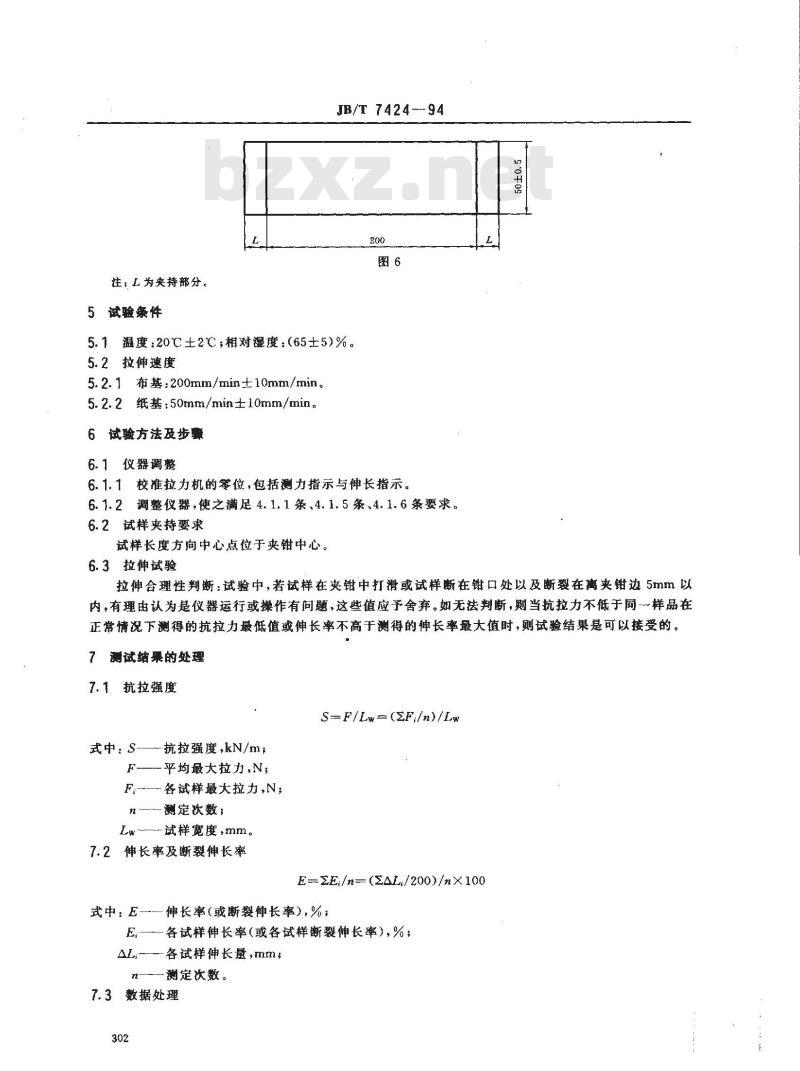

注：L为夹持部分。
5试验条件
JB/T 7424--94
5.1温度：20℃±2℃，相对湿度：（65士5)%。5.2拉伸速度
5.2.1布基：200mm/min±10mm/min。5.2.2纸基：50mm/min±10mm/min。6试验方法及步骤
6.1仪器调整
6.1.1校准拉力机的零位，包括测力指示与伸长指示。6.1.2调整仪器，使之满足4.1.1条.4.1.5条、4.1.6条要求。6.2试样夹持要求
试样长度方向中心点位于夹钳中心。6.3拉伸试验
拉伸合理性判断：试验中，若试样在夹钳中打滑或试样断在钳口处以及断裂在离夹钳边5mm以内，有理由认为是仪器运行或操作有问题，这些值应予舍弃。如无法判断，则当抗拉力不低于同一样品在正常情况下测得的抗拉力最低值或伸长率不高于测得的伸长率最大值时，则试验结果是可以接受的。7 测试结果的处理
7.1抗拉强度
S-F/Lw=(ZF:/n)/Lw
式中：S-抗拉强度,kN/m
F-平均最大拉力,N;
F-—-各试样最大拉力，N;
n——测定次数;
Lw-—-试样宽度,mm。
7.2伸长率及断裂伸长率
E=ZE./n-(ZAL:/200)/nX100
式中：E——伸长率（或断裂伸长率），%，E,—各试样伸长率（或各试样断裂伸长率)，%：AL:-
各试样伸长量，mm
n——测定次数。
7.3数据处理
JB/T7424—94

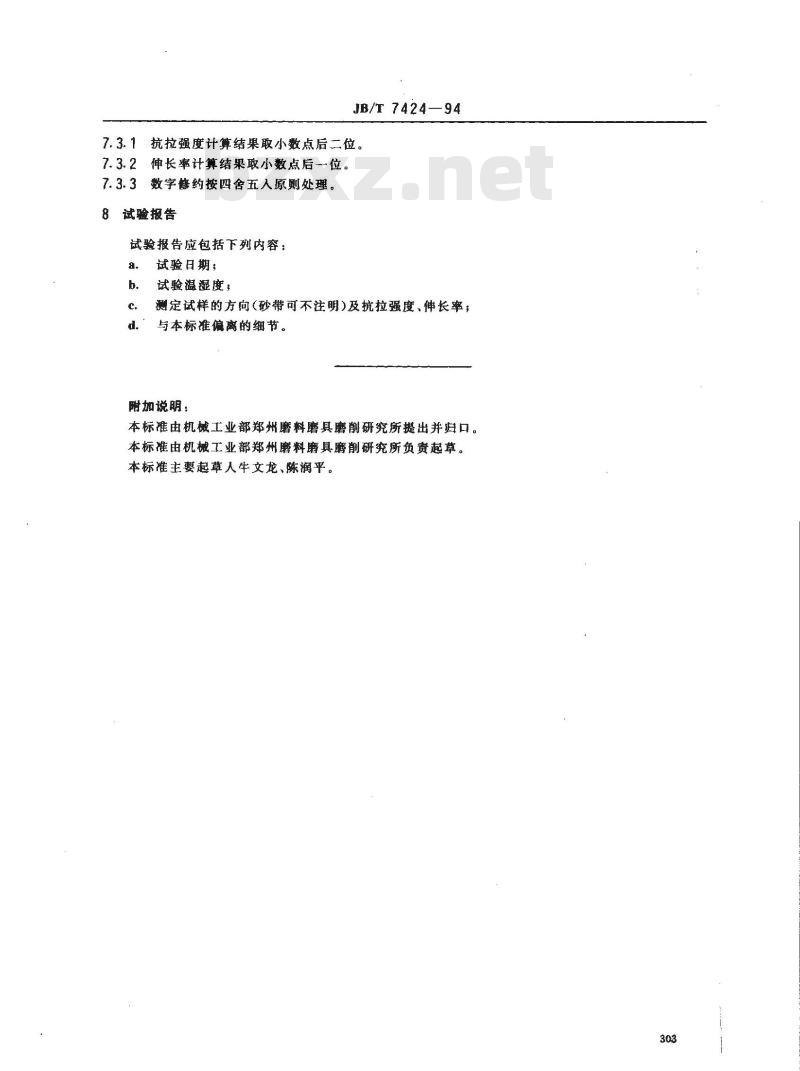

7.3.1抗拉强度计算结果取小数点后二位。7.3.2伸长率计算结果取小数点后一位。7.3.3数字修约按四舍五人原则处理。8试验报告
试验报告应包括下列内容：Www.bzxZ.net
试验日期；
试验温湿度，
测定试样的方向（砂带可不注明）及抗拉强度、伸长率；与本标准偏离的细节。
附加说明：
本标准由机械工业部郑州磨料磨具磨削研究所提出并归口。本标准由机械工业部郑州磨料磨具磨削研究所负责起草。本标准主要起草人牛文龙、陈润平。303
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
