【机械行业标准(JB)】冲模零件及其技术条件冲模模柄压入式模柄

本网站发布时间： 2024-07-17 15:57:14

JB/T7646.1-1994
已作废
　点击下载此标准

基本信息

标准号：
JB/T 7646.1-1994
标准名称：
冲模零件及其技术条件冲模模柄压入式模柄
标准类别：
机械行业标准(JB)
标准状态：
已作废
发布日期：
1994-12-09
实施日期：
1995-06-01
作废日期：
2008-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
38.94 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
替代原标准号GB 2862.1-1981;被JB/T 7646.1-2008代替
采标情况：
非等效ISO6753,ISO/WDN283,ISO/WDN284,ISO10242,ISO8020

出版信息

页数：
3 页
标准价格：
8.0 元

其他信息

归口单位：
模具标委会
发布部门：
模具标委会
相关标签：
冲模零件技术模柄压入

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 7646.1-1994 冲模零件及其技术条件冲模模柄压入式模柄 JB/T7646.1-1994

标准内容

部分标准内容：

中华人民共和国机械行业标准
冲模模柄
压人式模柄
主题内容与适用范围
JB/T 7646.1—94
本标准规定了冲模模柄压入式模柄的材料、技术条件、结构型式、尺寸规格和标记。本标准适用于冲模模具用模柄。引用标准
GB700碳素结构钢
JB/T7653冲模零件技术条件
模柄的材料、技术条件、结构型式和尺寸规格3
3.1材料:Q235-1.FGB700。下载标准就来标准下载网
3.2技术条件按JB/T7653的规定。3.3结构型式和尺寸规格如图见表。4标记
4.1本标准规定的模柄标记由以下要素组成：a.
零件名称；
模柄型号；
模柄直径，d；
模柄高度，L；
标准编号。
4.2示例
直径d=32mm高度L=80mm的A型压入式模柄：模柄A32×80JB/T7646.1
中华人民共和国机械工业部1994-12-09批准250
1995-06-01实施
JB/T 7646. 1—94
其余学
d(js10)
基本尺寸
极限偏差
di(m6)
基本尺寸极限偏差
JB/T 7646. 1---94
dA(H?)
基本尺寸极限偏差
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

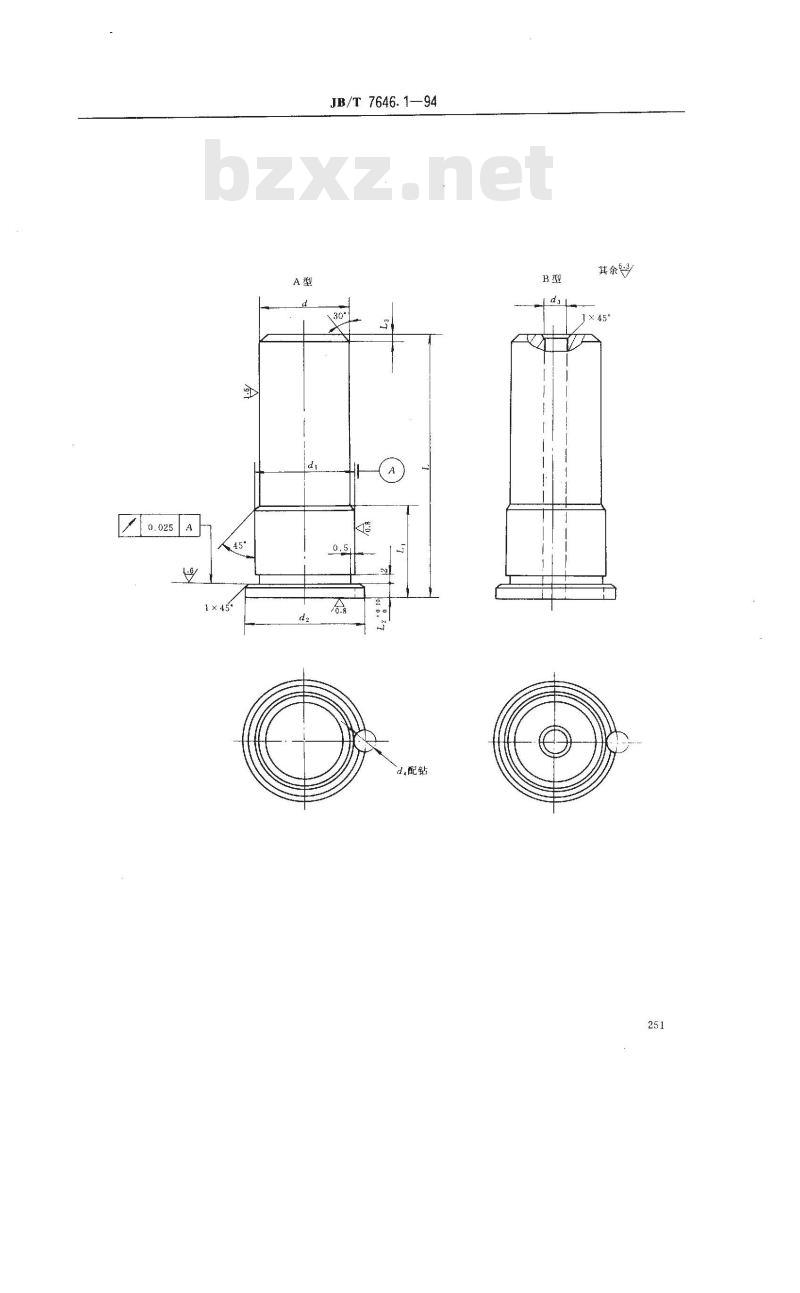

标准图片预览
