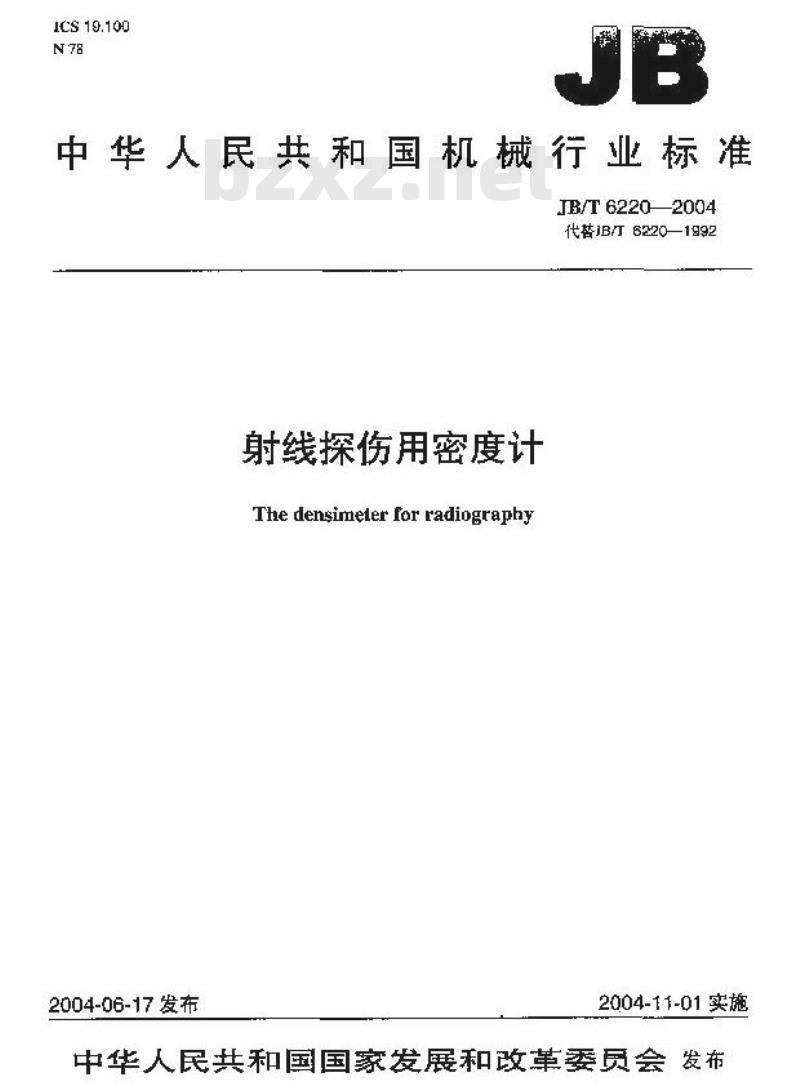

【机械行业标准(JB)】 射线探伤用密度计

1CS19.100
中华人民共和国机械行业标准
JB/T62202004
代替JB/6220—1992
射线探伤用密度计
Thedensimelerforradiography
2004-06-17发布
2004-11-01实施
中华人民共和国国家发展和改革委员会发布前享

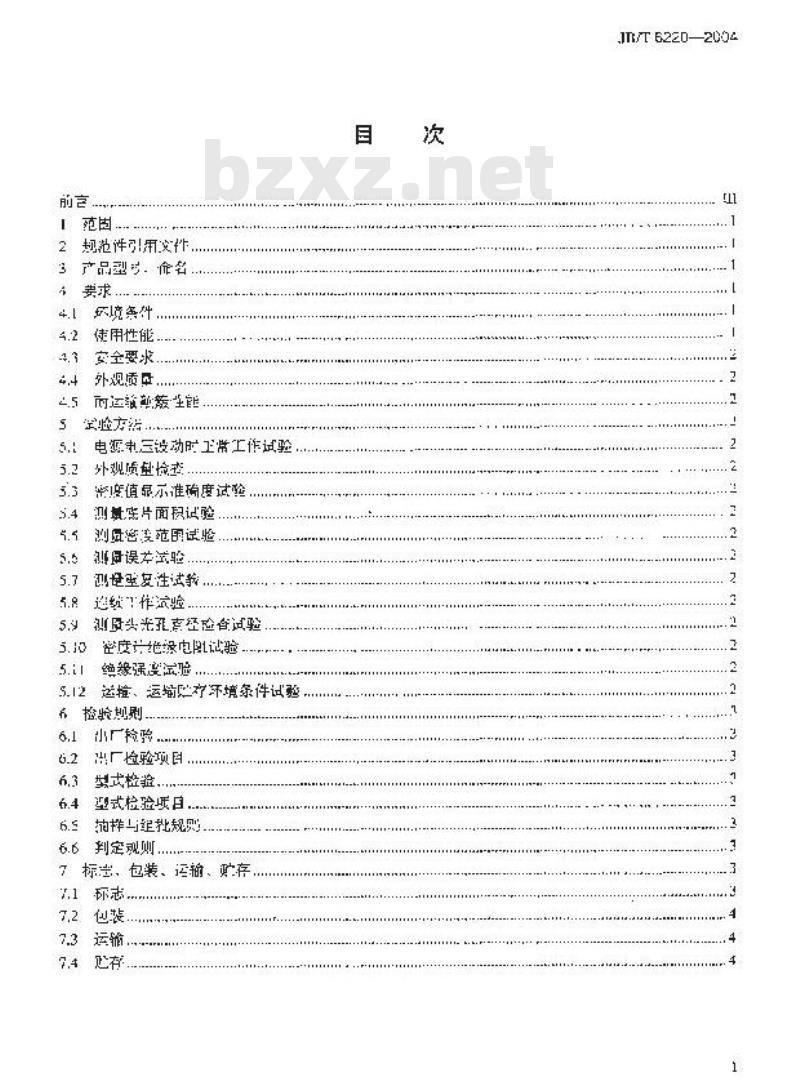

规范引用交件.
产品型号：作名
环境务件
佳用性能
安全要求
外观质量
而运最献簇生能。
定验方诺
电源电三设动时工常工作试验
外观质电检查
密店值显示准确度试验
测量实片面积试验
测母密我范国试验
烈母误试验
创世重复性试教.
均数1作试验
测质头光理壳经险查试验
密度：范绝源电阻诚验
绝象强度派验.
送撞、运始赔了环境条件试验
6擦骏划剧
小检验.
出厂检验项目.
型式检验
型式检验项日.
拍样与组批规则
6.6判定现则.
7、标宝，包装、运输、贮存
JT/T6220—2004
JB/16220—2004

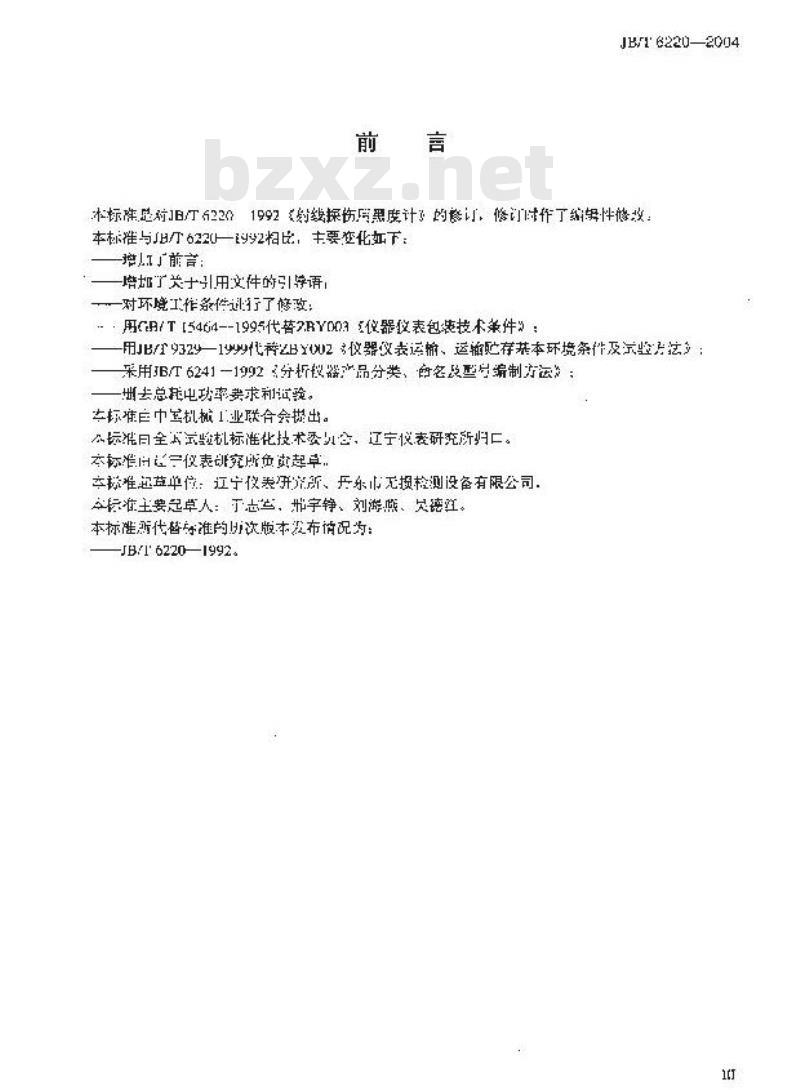

本标准是对日62201992《射线操伤网思度计的餐计订，修订时作了编辑性修妆本标推与JH62201992相比，主要变化如下：塔前言：
塔了关引用文件的引导语
一对环境工作条性谢行了修致：：用C月/T[5464--1995代替2RY003仪器位表包装技术案件”：用B/9329一19代替2BY002仪器仪表运输、运输贮存荐恭本环境条件及示验点法3：采用3B/T6241一1992分析段器产品分类，命名总型号编制方运3；珊去总电功率求和试验。
车标准巨中室机械1业联合会提出。公标泌日全式验机标准化技术委以会，辽宁仪表研究所归口。本标用二仪表究所色实望草
本标准起单信：辽宁仪券开究所、开乐收无损检测设备有限公司，孕标准主要起草人：于志些，带宇静、刘游蓝、灵德。本标准代替标准的所次版本发布情况为JB/T6220—1992。

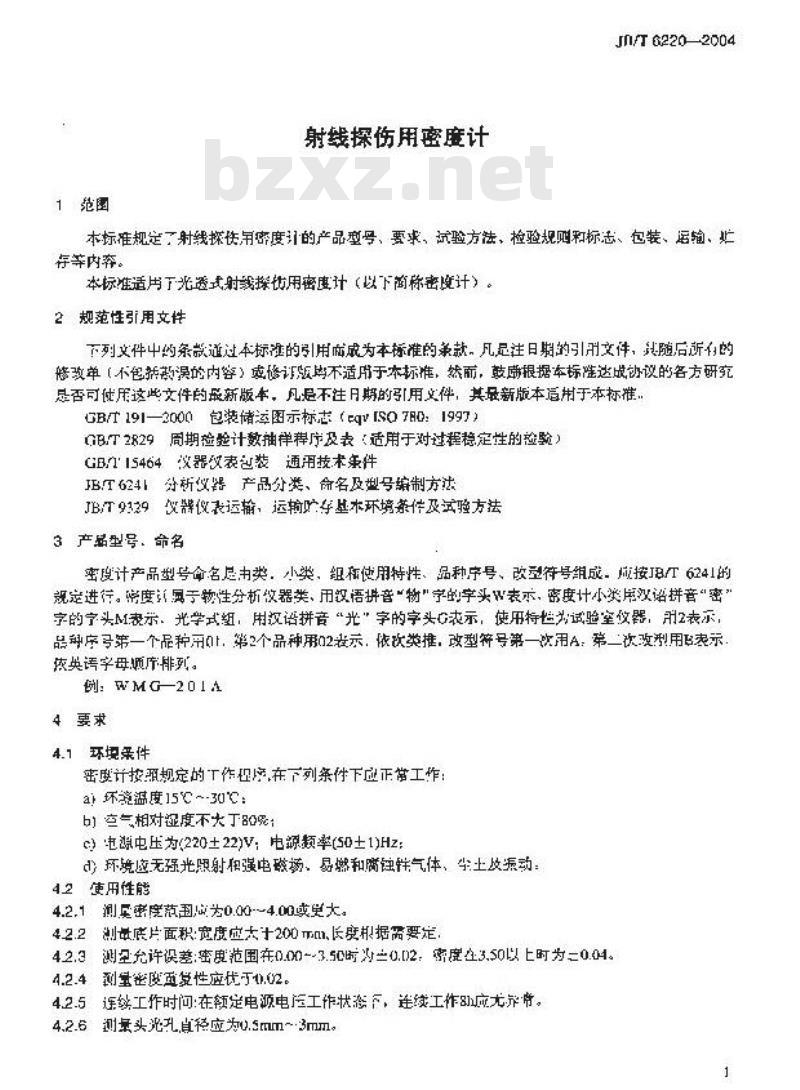

1范圈
射线探伤用密度计
Jn/T6220—2004
本标准规定了射线探传用密度计的产品型号、要求、试验方法、检验规则和标志、包装、运输、忙存等内容
本标准适用下光透式射载探估用密度计（以下商称密度计）。2规范性引用文性
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所的修改单（不包括敬误的内等）或修诈版尚不适所于本标准，然而，鼓感根据车标谨达成协议的各方研究尽否可使用这些文件的最新版本，凡是不注月期的用文件，其最新版本追用于本标准。B191-3000包装储图示标志（=V[S07月0：1997）GBT2829周期检验计数抽禅程序及表（适用于对过程稳定性的检驗）GB15464仪器仪表色装通用技术策件JB.T6241分新仪器产品分类、俞名及型号缩制方法JBT9329仪解仪表运输，运输贮争基水环境紊件及式骏方法3产品型号、命名
密度计产品型号命名层力类，小类、组和使用特性、品种序号、改型符号组成，成按8T6241的规定进行。谢度属于物性分析仪器类、用汉悟拼音“物”字的字头W表示，寄度计小奖用汉语拼音“密字的字头M表示，光学式组，用没语拼音“光”字的字头心表示，使用特性为试验室位器，羽2表尔，品动序号第一个品种用0，第2个品神用02表示，依欣类推，改型符号第一次用A，第二次改型用表示依英字母顺厅排列。
例：WMG-201A
4要求
4.1环境涤件bzxZ.net
密度计按照规定的下作担率，在下列条件下应正常工作：a环范溢度15C~-30℃：
6）空气相对湿度不大于0呢；
e)电源电压为(220±22)V；电源频率(50土1)Hz:）环境应无强光照射和强电磁场、易燃和腐蚀性气体、尘上皮派动：42使用性能
4.2.1测密度范围成为0.004.00或更大4.2.2测量底片面积：宽度应大十200mm长度根据需要定42.3测至允许误差：密度范围在0.00--3.50时为当0.02，率度在3.50以上时为=0.04。4.2.4剩量密度重发性应优了1.02。42.5连续工作时问：在额定电源电工作状渗下，连续工作8应无界帝。4.2.6测量头光孔直径应为.5mm~3mm。1
JB/T62202004

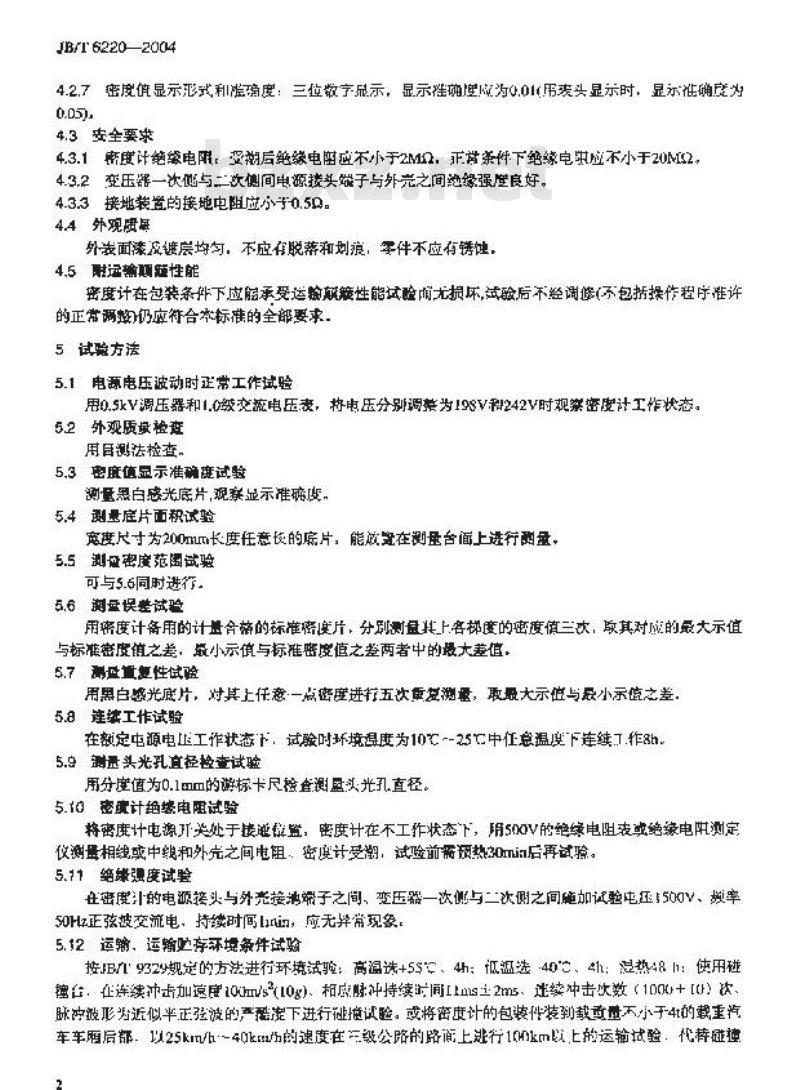

4.2.7密度值显示形我利造确度：三位教字显示，显示准确厘成为0.01用麦头显示时，显示准确度为0.0
4.3安全要求
4.3.1度计绝电限，受潮后绝缘电册应不小于2M2，正常条件下绝练电实应不小于20M24.3.2变压器一次贴与二次侧间电源接头碳子与外亮之间绝缘强度良好。4.3.3接地装置的接地电阻应小于0.504.4外观度显
外装面漆反镀层均匀，不应有脱落和划痕，季件不应有铸蚀，4,5附造输期随性能
密度计在包装条件下应能承受送赖筛性能试验哺无损坏，试验后不经调修（不包括操作租序准许的正常两整仍应符合标准的全部要求，5试验方适
5.1电源电压波动时正常工作试验用0.5kY调压器和1.0级交流电压表，将电压分别调整为198V科242V时规案密度计工作状态。5.2外观质录检查
用目测法检查，
5.3密度值显示准确度试验
测量黑白感光底片，观案显示准确皮，5.4副量底片面积试验
宽度尺寸为200mum长度任意长的底片，能效笠在测量台面上进行两量，5.5测盘密度范围试验
可与5.6同时进行，
5.6谢盘保整试验
用密度计备用的计量含落的标准密度片，分别测盘其上客梯度的密度值三次，取其对成的最大示值与标准密度值之差，最小示值与标难密度值之差两者中的最大差值6.7血量复性试验
用黑白感光底片，对其上任意一点密度进行五次重复测量，取最大示位与最小示惊之差，5.8链续工作试验
在额定电源电正工作状态F，试验时环境得度为10℃--25亡中任意温度下连续T.作8h5.9测量头光孔直径检查试验
用分度值为0.1m的游标卡尺检查测盈头光孔直径。5.10密度计绝燃电阻试验
将害度计电源升关处于转避览，害度计在不工作状态下，用500V的绝缘电阻表或绝缘电供测定仪测量相线或中约和外完之间电组密度计受潮，试前需热30min后再试验。5.11绝球强度试验
在密度斗的电源接头与外壳接鸿子之间，变压器一次侧与二次侧之间随加试验压500V，频率50Hz正弦被变流电，持续时间lnin，应无异常现象。5.12运输，运输必存环境条件试验按JB/932规定的方法进行环境试验：高温选+5S℃、4h：低温选40它、41t：湿热481：使用碰撞台，在连续冲击加速度100m/s（10g)、相成解冲持续时同1上m主2m5、述缺冲击次效（100H+【）欣、脉冲波形为近似半正强波的严醛凝下进行试脸。或将密度计的包装件装到载量不小于4的载重汽车车厢后部，以25km/h～40km/h的速度在三级公路的路闻上进行1(Mkm以上的运输试验，代避控2
试验。
度计经环境试验后，仍应符合本标准的要求，6控瞻规
6.1出厂龄验
JB/T62202004
凡出厂的密度计经制造者质整检查部门按出厂检验项目检查签发产品合格证后方能出厂，6.2出厂检险项目
a）测量密度范围。
b）测量误差：
心复性
d）密度计绝练电阻：
e）绝缘强度：
外规质量。
6.9型式检验
凡厚下列筛况之一者，应泄行型式检验异）周性检验每年不得少于一次：b）新产品或老产品转厂生产的试制定型鉴定：心）止式生产后，如结构、材料，工艺有较大改企可能影响产品性能时：）长期停产后慌生产时：
）出广检验结果与上检验结果有较大差异时凿家质盈监替检验机扫提出型式检验要求时：%）用户协议书或合同有规定要求时。6.4型式检验项目
2）6.2中的各项；
b）谢量底片面积
c）连续工作时间：
d）谢些头光孔直径：
）密度值显示准确度，
f）电源电压被动时正带工作
）密度计铭牌标志和包装检查：b）送输、运输贮存坏境条件的试验，6.5抽样与组批规则
密度计进行周期检验时，采月一改抽样灯案，每批产品不小于10台，从仓库中随机抽取样本，样本大小=3，根据样本检查绰果，进行合格判定，6.B判定规则
按照GB/T2829规定，抽样检查采周判别水乎I，产品B类峡陷不合格水平RQL=30、合格品判定数A=0，不合格品判定数R，-1检验时，如样本性能不符合4.2.3、4.2.4、4.3.1、4.3.2中任一条时、为一个B类不会格，有一个B美不台格判定为B类不合格品，产品C类缺陷小合格质冰平RQI=65，合格品判定效A,=1：不分格品判定数R-2，除B类合格判定录款外，样品性能不符合装术要求中其他行意条时为一个类不合格，有一个C类不合，判定为C类合格品，为2个C类不合格，判定为C类不合格品。7标志、包装、运辅、赠存
7.1标志
TB/6220
底在密度计的明泌位质因定铭牌，并有妖上内客）型号与名题：
b）制造者名称：
c）当编号：
d电源巴医及额率：
）主要争数：
7.2包装
7.2.1包装箱外壁上标志清晰，不应送时回久，搬运弹换和尚淋而模千消：内容包扫：a）外邢尺寸：毛重：
b）收货单位名称、均址：
发货单位名称，地址：
d）右“尚1\，“录碎部”，“怕雨”“禁止避滚\等文宁或GBT19[一2000中3.2、2.：4.2.3规定的图示标志选行标记。
采发合包装应符合GT15464中有关规定。7.2.2
7.2.3件装箱比随行文件：
a）产品合格证
6）产品说明书：
c）装箱单：
d）随机弱（各！件清单。
7.3运输
应在有逆達或箱式车本性变通运输工其中运输，并欧止运输过垂中的添烈碰。7.4唤存
产品成放在仓本十贴存：立通风良好，案气相对湿度不大于0%，温度5·一40亡，产品包装箱不能积放置，保证其完好尤损。
