【机械行业标准(JB)】 螺旋板式换热器 性能试验方法

中华人民共和国机械行业标准
JB/T 6919-93
螺旋板式换热器
性能试验方法
1993-07-13发布
中华人民共和国机械工业部
1994-07-01实施

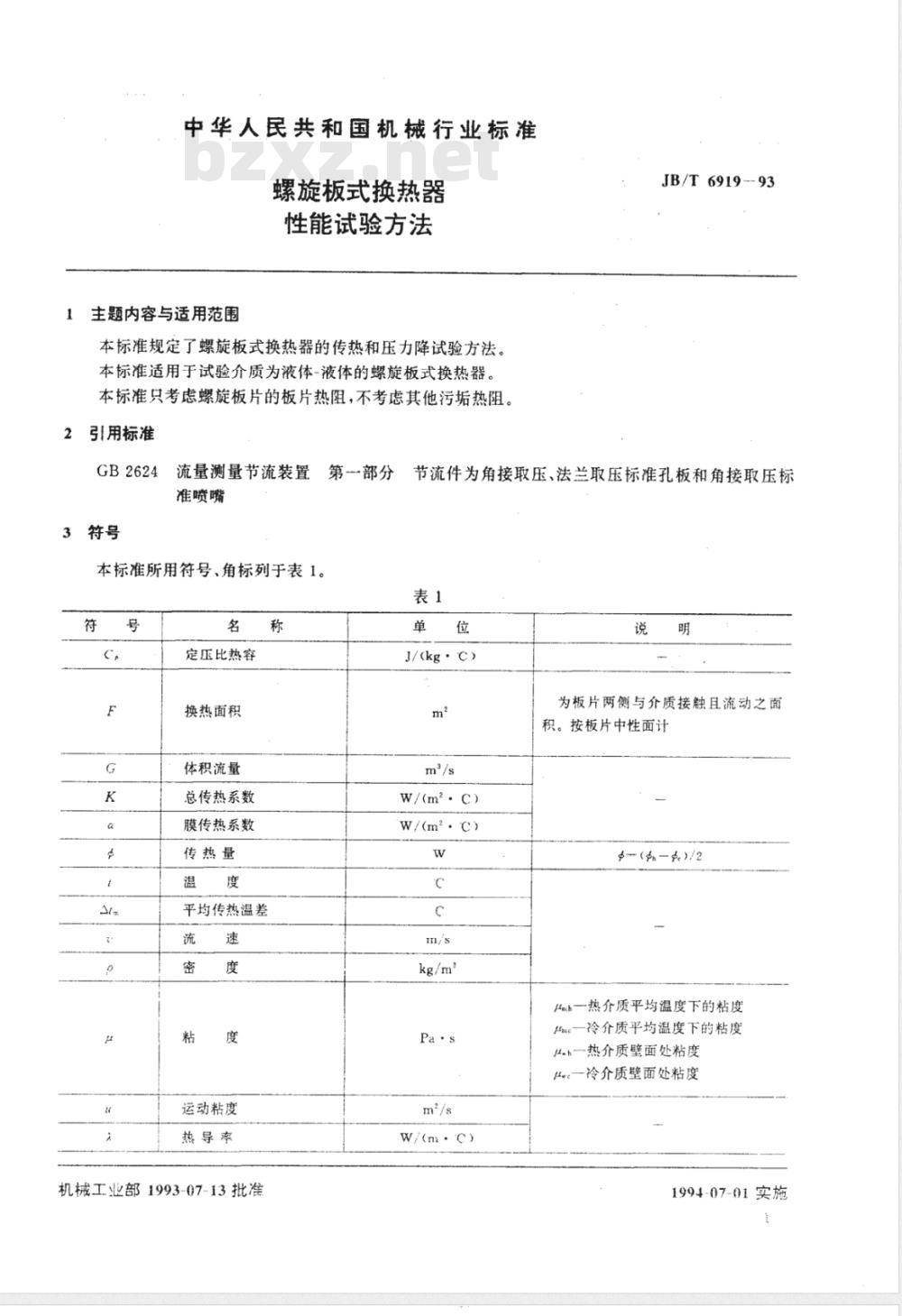

中华人民共和国机械行业标准
螺旋板式换热器
性能试验方法
1主题内容与适用范围
本标准规定了螺旋板式换热器的传热和压力降试验方法。本标准适用于试验介质为液体-液体的螺旋板式换热器。本标准只考虑螺旋板片的板片热阻，不考虑其他污垢热阻。2
引用标准
GB2624
3符号
流量测量节流装置
准喷嘴
本标准所用符号、角标列于表1。符
定压比热容
换热面积
体积流量
总传热系数
膜传热系数
传热量
平均传热温差
运动粘度
热导率
机械工业部1993-07-13批准
第部分
JB/T6919--93
节流件为角接取压、法兰取压标准孔板和角接取压标表1
J/(kg·C)
W/(m2. C)
为板片两侧与介质接触且流动之面积。按板片中性面计
h一热介质平均温度下的粘度
mc一冷介质平均温度下的粘度
h—热介质壁面处粘度
一冷介质壁面处粘度
1994-07-01实施
试验系统
雷诺数
普朗特数
努谢尔数
欧拉数
螺旋通道截面积
螺旋板片厚度
热平衡相对误差
压力降
试验系统见图1。
JB/T 6919-93
续表1
热介质出口
冷介质出口
冷介质进口
无因次量
一100
表示热、冷介质
表示介质进、出口
表示理论数值
表示第:测点
热介质进口

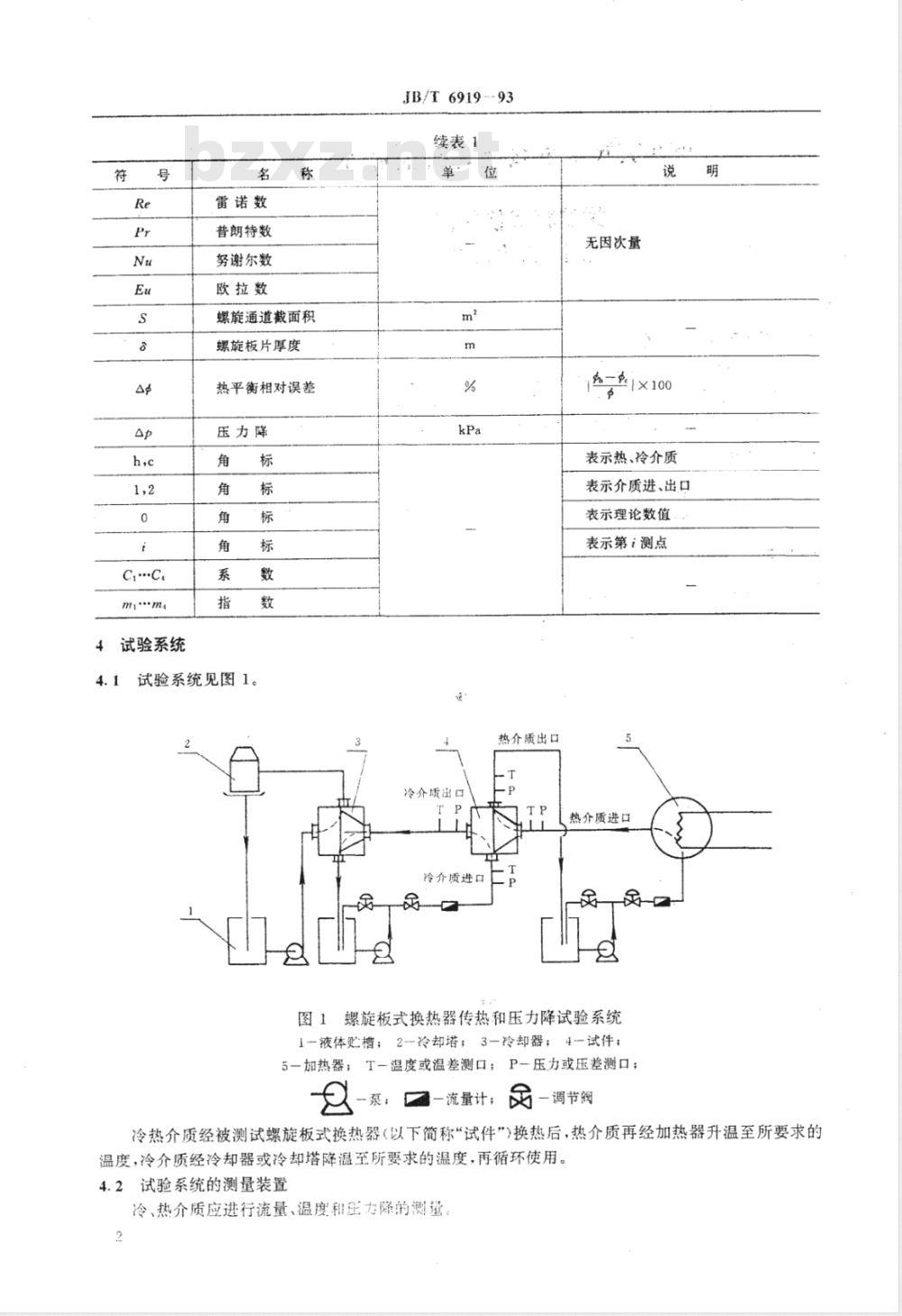

图1螺旋板式换热器传热和压力降试验系统1一液体贮槽；2一冷却塔；3一冷却器；4-试件；5-加热器；T一温度或温差测口；P-压力或压差测口：一浆：-流量计：已
1-调节阀
冷热介质经被测试螺旋板式换热器（以下简称“试件”）换热后，热介质再经加热器升温至所要求的温度，冷介质经冷却器或冷却塔降温至所要求的温度，再循环使用。4.2试验系统的测量装置
冷、热介质应进行流量、温度和压方降的测量2
流量测量
JB/T6919-93
流量可以用标准节流装置或其他流量计测定。a.
用标准节流装置（孔板、喷嘴）测量流量时.其测量方法应符合GB2624的规定；b.
“用其他流量计应按相应说明进行操作。4.2.2温度测量
温度测量仪表必须安装在能准确测量试件进、出口温度的位置；b.
温度测量仪表至试件进、出口管线必须隔热；管线上介质出现层流流动时，温度测量仪表的上游应安装混合装置：感温元件必须置于管道的中心位置，见图2。来流
压力降测量
D,>80垂直安装
管道弯头处安装
倾斜安装
扩大管处安装

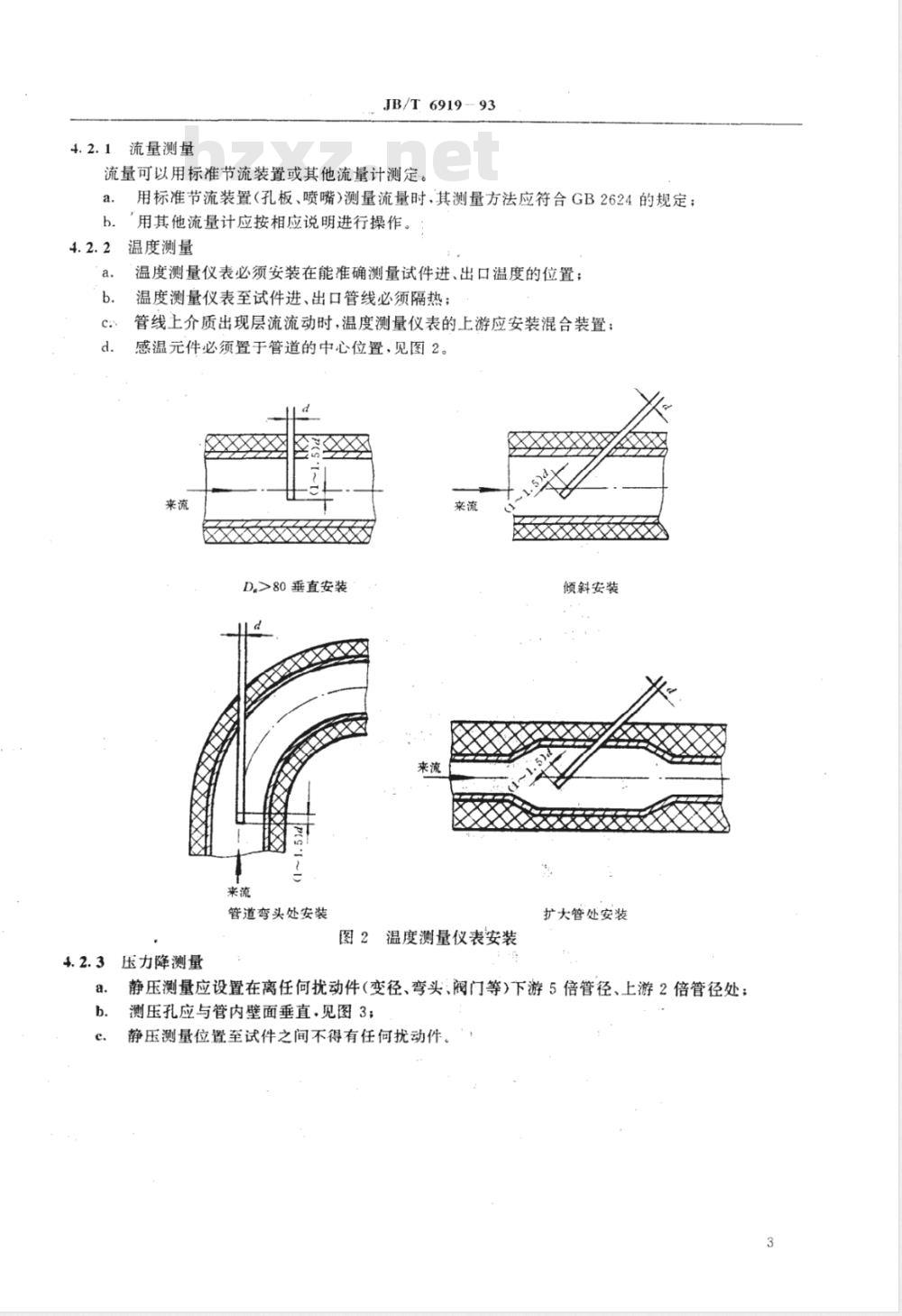

图2温度测量仪表安装
静压测量应设置在离任何扰动件（变径、弯头、阀门等)下游5倍管径、上游2倍管径处：测压孔应与管内壁面垂直，见图3；静压测量位置至试件之间不得有任何扰动件。5试验用仪表
JB/T6919.-93

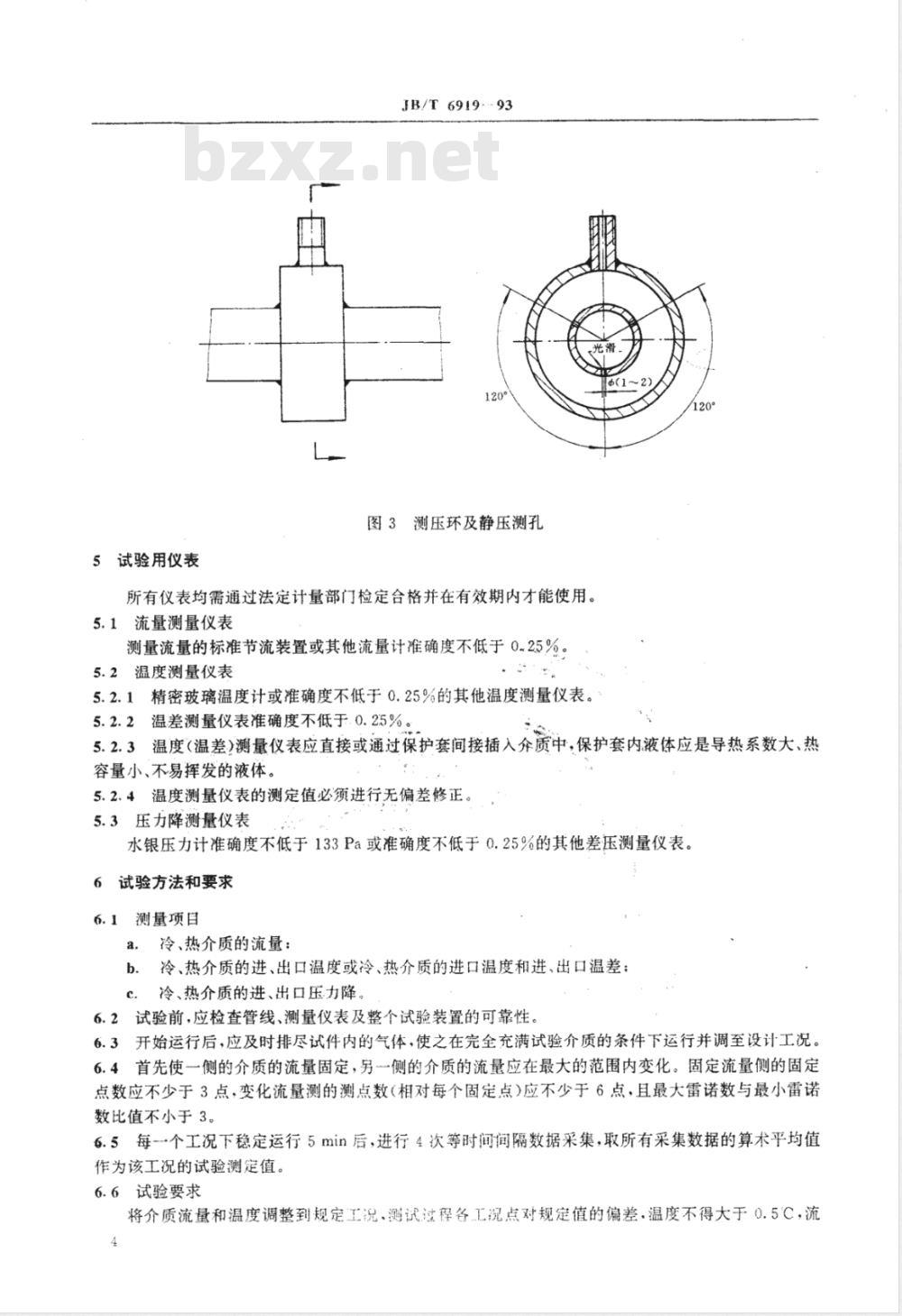

图3测压环及静压测孔
所有仪表均需通过法定计量部门检定合格并在有效期内才能使用。5.1流量测量仪表
测量流量的标准节流装置或其他流量计准确度不低于0.25%。5.2温度测量仪表
5.2.1精密玻璃温度计或准确度不低于0.25%的其他温度测量仪表。5.2.2温差测量仪表准确度不低于.0.25%。5.2.3温度（温差）测量仪表应直接或通过保护套间接插入介质中，保护套内液体应是导热系数大、热容量小、不易挥发的液体。
5.2.4温度测量仪表的测定值必须进行无偏差修正。5.3压力降测量仪表
水银压力计准确度不低于133Pa或准确度不低于0.25%的其他差压测量仪表。6试验方法和要求
6.1测量项目
冷、热介质的流量：
b．冷、热介质的进、出口温度或冷、热介质的进口温度和进、出口温差：冷、热介质的进、出口压力降。c.
6.2试验前，应检查管线、测量仪表及整个试验装置的可靠性。6.3开始运行后，应及时排尽试件内的气体，使之在完全充满试验介质的条件下运行并调至设计工况。6.4首先使一侧的介质的流量固定，另一侧的介质的流量应在最大的范围内变化。固定流量侧的固定点数应不少于3点，变化流量测的测点数（相对每个固定点）应不少于6点，且最大雷诺数与最小雷诺数比值不小于3。
6.5每--个工况下稳定运行5min后，进行4次等时间间隔数据采集，取所有采集数据的算术平均值作为该工况的试验测定值。
6.6试验要求
将介质流量和温度调整到规定工况、测试过程各工况点对规定值的偏差，温度不得大于0.5℃，流4
量不得大于1%。
7性能确定
7.1传热性能
JB/T6919-93
7.1.1确定总传热系数K与流速之间的关系，即K=f()或Kvf(vh）。7.1.2确定务谢尔数Nu与流体雷诺数Re之间的关系，即Nus=f(Reh、Pr）、Nu=f(Ree、Pre）。7.2压力降
确定压力降△p与流速之间的关系，即△h=f(n）、p。=f(u）。确定欧拉数Eu与流体雷诺数Re之间的关系，即Eun=f(Ren）、Eu。=f(Re）。8数据处理
数据应以热平衡相对误差不大于5%的测试数据为数据整理依据。8.1
8.2测试数据的计算按表2进行。测试数据及计算结果应填入附录A(参考件)表内。表2
冷介质流速
热介质流速
冷介质热流量
热介质热流量
热平衡相对误差
平均传热温差
总传热系数
努谢尔数\
膜传热系数
螺旋板板片热阻
计算总传热系数
总传热系数相对
标准差
欧拉数
U=G/Sh
Φ=Gep.Cpe (tez - te, )
g=GhpCph(th,—th,）
g=|≤=,[×100
当Ln,—te,不等于th，te时，
(t, te,)-(th, te,)
(th, -te,)
当th,te,h,le时，
Atm th,\teg
K=$/(F)
Nu=C,RPr1/3(
Nu=CRPr
a= Nue
an=Nun
[12(K-K)
EunCRers
W/(m2.℃)
(m2.℃)/W
注：1)用威尔逊法求准则方程的系数C和指数m，第n次和n十1次的m值偏差在5%内时.确定C、m值。5
性能图表
33/7691993
主要测试参数值（4次记录平均和计算数据表（按附录A）。8.3.2应在同一坐标系中，作出总传热系数K与介质流速或的变化关系曲线8.3.3
应在同一坐标系中，作出冷、热介质的努谢尔数Nu与各自的雷诺数Re之间的关系曲线。应在同一坐标系中.作出压力降△力与流体流速和之间的关系曲线。应在同一坐标系中，作出冷、热介质的欧拉数Eu与各自的雷诺数Re之间的关系曲线。总传热系数K的相对标准差AK应不大于10%。8.4
相对标准差AK计算按第8.2条
相对标准差AK大于10%时.应重新回归传热无因次方程，试验报告
试验报告至少包括以下内容，
任务来源
试验目的
9.3试验条件
环境条件；
试件设计参数：
试验装置：
试验仪表及精度。
试验起止时间及人员
数据处理
试验原始数值；
计算方法；
给出第8.3.2～8.3.5条中的曲线图；给出冷、热介质的Nu=f(Re、P)、Eu=f(Re)方程。结论及分析
传热性能：
试件压力降；
结果的误差分析、结论和必要的说明试验名称：
试验日期：
大气温度：
试验人员：
m/s×10
JB/T691993
附录A
测试参数值和计算数据表\
(参考件）
试件型号：
传热面积F：
当量通径d
流通面积Ss
雷诺压力热流
注：1）物性按介质平均温度计取。流速
雷诺压力
膜传热系数
膜传热系数
W/(m2.℃)
w/(m2.℃)
努谢欧拉
尔数数
传热总传热系数
附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由合肥通用机械研究所起草，本标准主要起草人陈合亮。
m*/s×103
计算总
传热系数
总传热
系数误差
热平衡
K-K×100
w/(m2.Cyw/(m2.℃)
