【机械行业标准(JB)】 塑料、玻璃珠和金属银幕 通用工艺规范

本网站 发布时间: 2024-07-17 20:44:57
  • JB/T6162-2004
  • 现行

基本信息

  • 标准号:

    JB/T 6162-2004

  • 标准名称:

    塑料、玻璃珠和金属银幕 通用工艺规范

  • 标准类别:

    机械行业标准(JB)

  • 标准状态:

    现行
  • 发布日期:

    2004-10-20
  • 实施日期:

    2005-04-01
  • 出版语种:

    简体中文
  • 下载格式:

    .rar.pdf
  • 下载大小:

    255.87 KB

标准分类号

  • 标准ICS号:

    成像技术>>电影>>37.060.10电影设备
  • 中标分类号:

    仪器、仪表>>电影、照相、缩微、复印设备>>N42放映设备及其配件

关联标准

出版信息

  • 出版社:

    机械工业出版社
  • 书号:

    15111.7495
  • 页数:

    9页
  • 标准价格:

    14.0 元
  • 出版日期:

    2005-03-24

其他信息

  • 起草人:

    俞季村
  • 起草单位:

    秦皇岛视听机械研究所
  • 归口单位:

    秦皇岛视听机械研究所
  • 提出单位:

    中国机械工业联合会
  • 发布部门:

    中华人民共和国国家发展和改革委员会
  • 相关标签:

    塑料 玻璃珠 金属 银幕 通用 工艺 规范
标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

本标准规定了塑料银幕、玻璃珠银幕和金属银幕在制造中所推荐的通用工艺。 JB/T 6162-2004 塑料、玻璃珠和金属银幕 通用工艺规范 JB/T6162-2004

标准内容标准内容

部分标准内容:

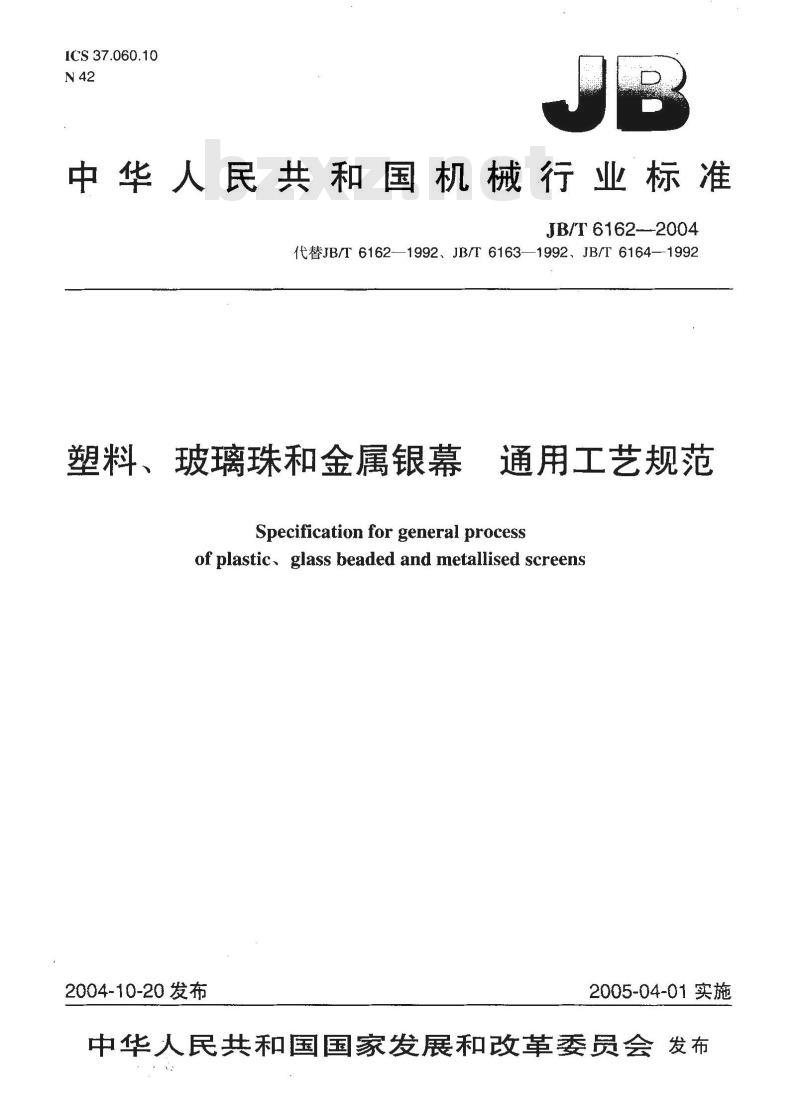

ICS 37.060.10
中华人民共和国机械行业标准
JB/T 6162--2004
代替JB/T6162—1992、JB/T6163—1992、JB/T6164—1992塑料、玻璃珠和金属银幕
通用工艺规范
Specificationforgeneral processof plastic glass beaded and metallised screens2004-10-20发布
2005-04-01实施

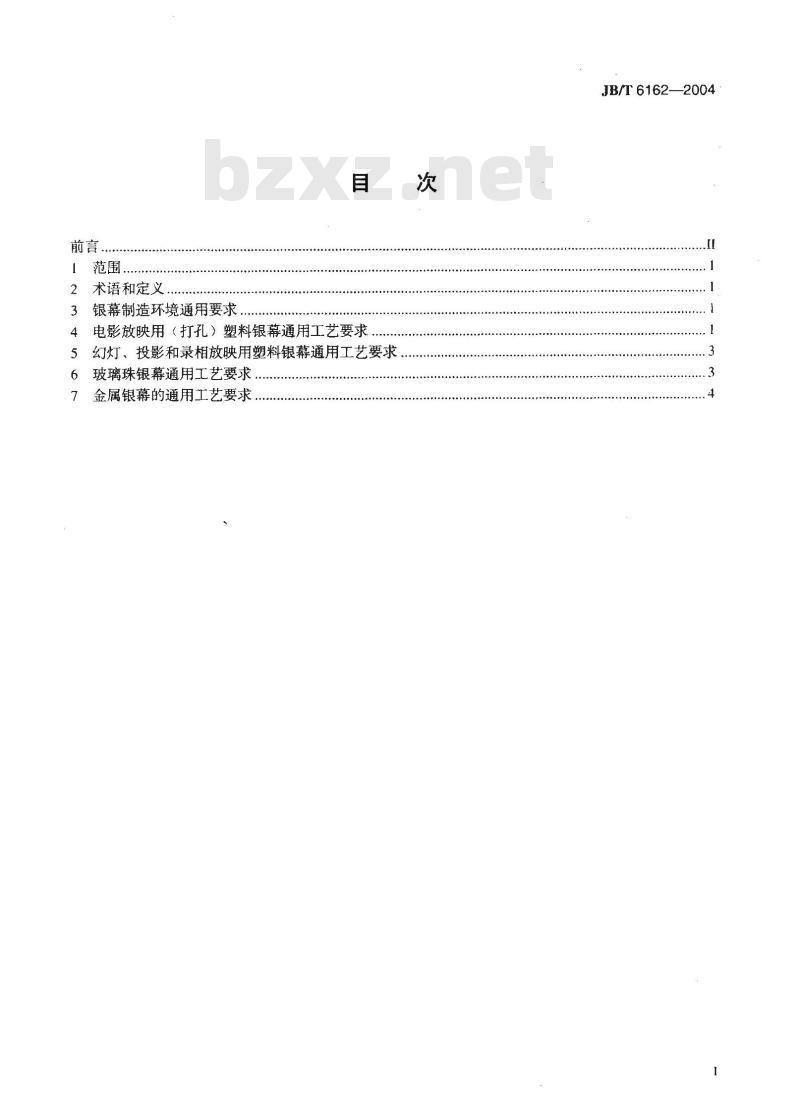

中华人民共和国国家发展和改革委员会发布前言.
2术语和定义.
3银幕制造环境通用要求
4电影放映用(打孔)塑料银幕通用工艺要求5幻灯、投影和录相放映用塑料银幕通用工艺要求,6玻璃珠银幕通用工艺要求
7金属银幕的通用工艺要求
专心心
JB/T6162—2004
JB/T 6162—2004

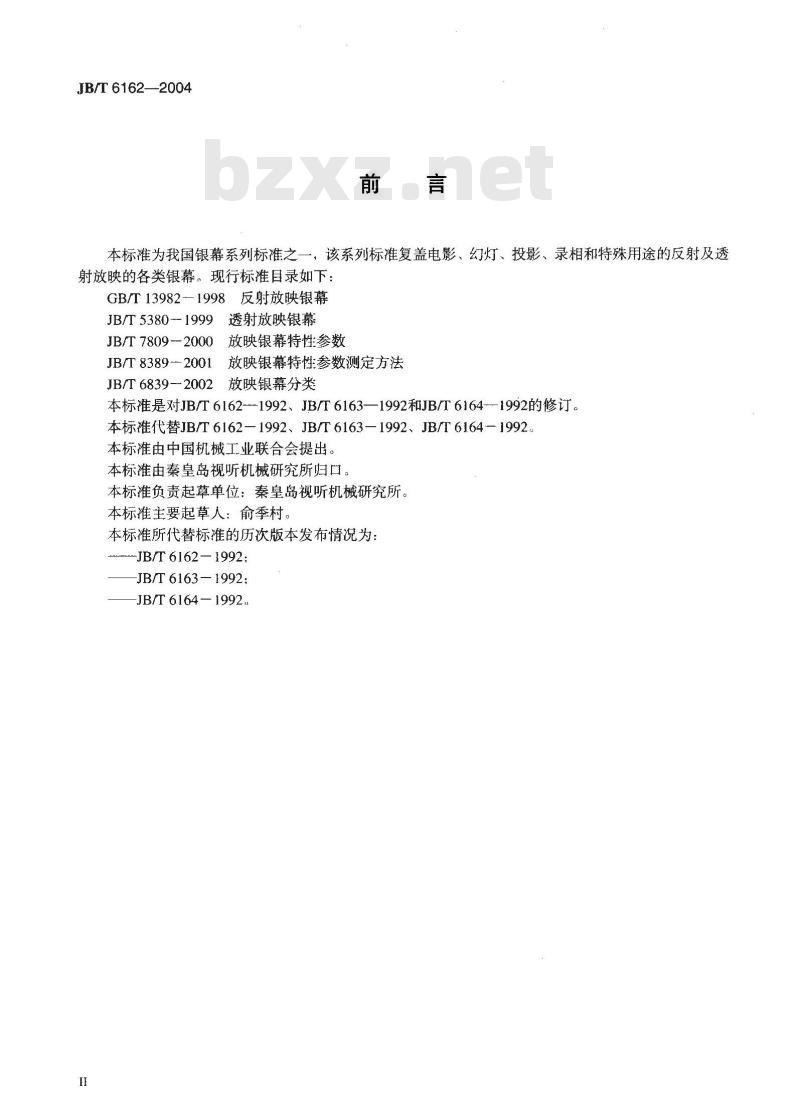

本标准为我国银幕系列标准之一,该系列标准复盖电影、幻灯、投影、录相和特殊用途的反射及透射放映的各类银幕。现行标准目录如下:GB/T13982—1998反射放映银幕
JB/T5380--1999透射放映银幕
JB/T7809-2000放映银幕特性参数JB/T8389-2001放映银幕特性参数测定方法JB/T 6839-- 2002
放映银幕分类
本标准是对JB/T6162--1992、JB/T6163—1992和JB/T6164—-1992的修订。本标准代替JB/T6162—1992、JB/T6163—1992、JB/T6164—1992本标准由中国机械工业联合会提出。本标准由秦皇岛视听机械研究所归口本标准负责起草单位:秦皇岛视听机械研究所。本标准主要起草人:俞季村。
本标准所代替标准的历次版本发布情况为:-JB/T6162—1992;
JB/T6163—1992;
JB/T6164—1992。

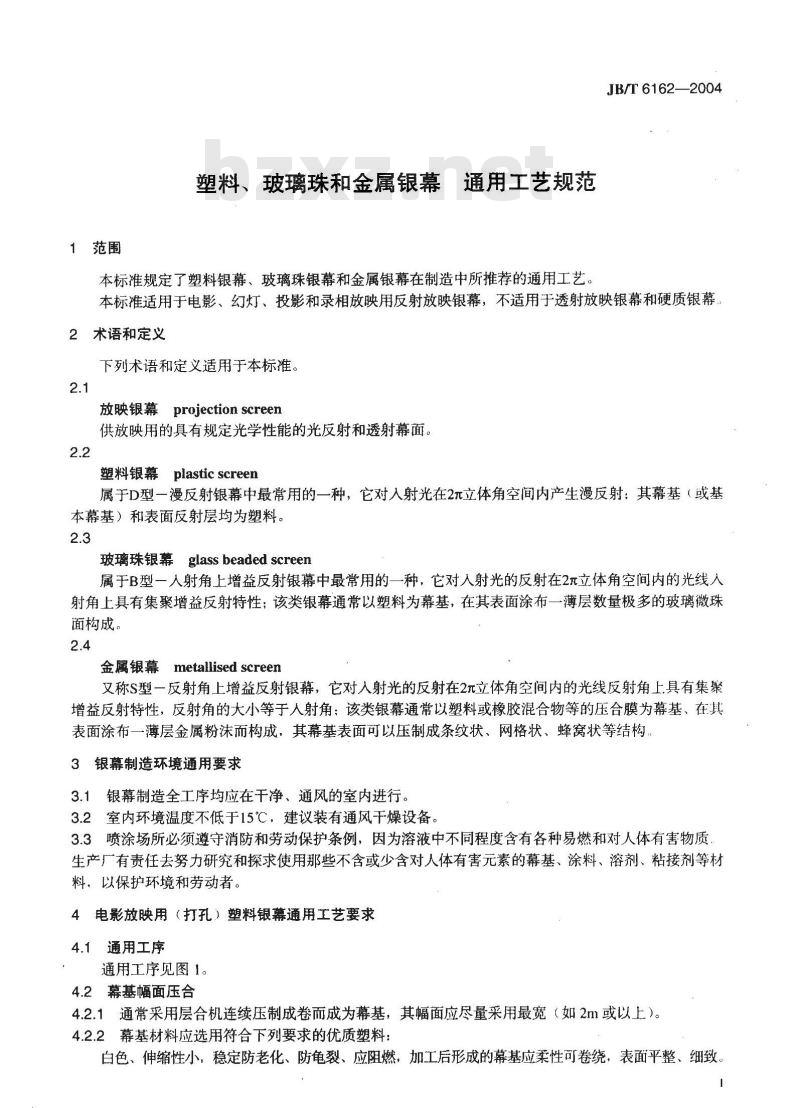

1范围
塑料、玻璃珠和金属银幕通用工艺规范本标准规定了塑料银幕、玻璃珠银幕和金属银幕在制造中所推荐的通用工艺。JB/T 6162—2004
本标准适用于电影、幻灯、投影和录相放映用反射放映银幕,不适用于透射放映银幕和硬质银幕2术语和定义
下列术语和定义适用于本标准。2.1
放映银幕projection screen
供放映用的具有规定光学性能的光反射和透射幕面。2.2
塑料银幕plastic screen
属于D型一漫反射银幕中最常用的一种,它对人射光在2元立体角空间内产生漫反射:其幕基(或基本幕基)和表面反射层均为塑料。2.3
玻璃珠银幕glassbeaded screen属于B型一人射角上增益反射银幕中最常用的一种,它对人射光的反射在2元立体角空间内的光线人射角上具有集聚增益反射特性;该类银幕通常以塑料为幕基,在其表面涂布一薄层数量极多的玻璃微珠面构成。
金属银幕metallised screen
又称S型一反射角上增益反射银幕,它对人射光的反射在2元立体角空间内的光线反射角上具有集聚增益反射特性,反射角的大小等于人射角;该类银幕通常以塑料或橡胶混合物等的压合膜为幕基、在其表面涂布一薄层金属粉沫而构成,其幕基表面可以压制成条纹状、网格状、蜂窝状等结构3银幕制造环境通用要求
3.1银幕制造全工序均应在干净、通风的室内进行。3.2室内环境温度不低于15℃,建议装有通风干燥设备。3.3喷涂场所必须遵守消防和劳动保护条例,因为溶液中不同程度含有各种易燃和对人体有害物质生产广有责任去努力研究和探求使用那些不含或少含对人体有害元素的幕基、涂料、溶剂、粘接剂等材料,以保护环境和劳动者。
4电影放映用(打孔)塑料银幕通用工艺要求4.1通用工序

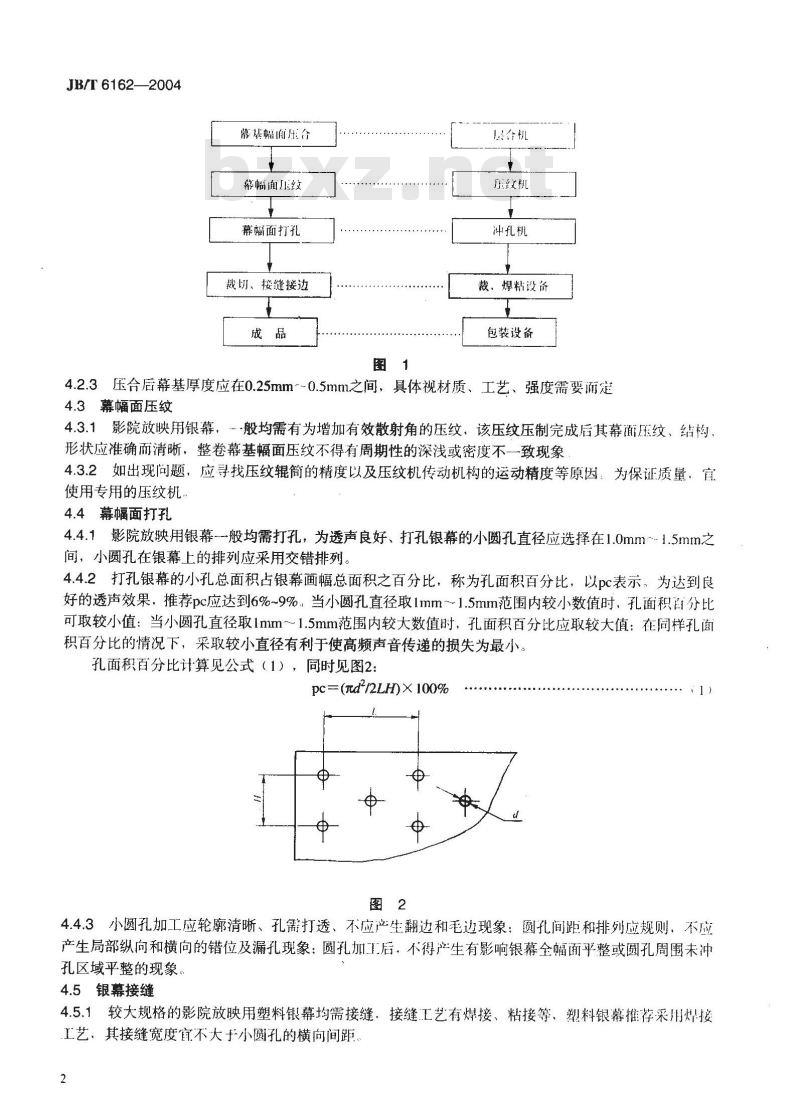

通用工序见图1。
4.2幕基幅面压合
4.2.1通常采用层合机连续压制成卷而成为幕基,其幅面应尽量采用最宽(如2m或以上)。4.2.2幕基材料应选用符合下列要求的优质塑料:白色、伸缩性小,稳定防老化、防龟裂、应阻燃,加工后形成的幕基应柔性可卷绕,表面平整、细致。JB/T61622004
幕瑞幅面庄台
释幅面压纹
幕幅面打孔
裁切、接缝接边
压纹机
冲孔机
裁、焊粘设斧
包装设备
4.2.3压合后幕基厚度应在0.25mm-~0.5mm之间,具体视材质、工艺、强度需要而定4.3幕幅面压纹
4.3.1影院放映朋银幕,·般均需有为增加有效散射角的压纹,该压纹压制完成后其幕面压纹、结构形状应准确而清晰,整卷幕基幅面压纹不得有周期性的深浅或密度不一致现象4.3.2如出现问题,应寻找压纹辊筒的精度以及压纹机传动机构的运动精度等原因:为保证质量,富使用专用的压纹机
4.4幕幅面打孔
4.4.1影院放映用银幕--般均需打孔,为透声良好、打孔银幕的小圆孔直径应选择在1.0mm1.5mm之间,小圆孔在银幕上的排列应采用交错排列。4.4.2打孔银幕的小孔总面积占银幕画幅总面积之百分比,称为孔面积百分比,以pc表示,为达到良好的透声效果,推荐pc应达到6%~9%,当小圆孔直径取1mm~1.5mm范围内较小数值时,孔面积分比可取较小值:当小圆孔直径取1mm~1.5mm范围内较大数值时,孔面积百分比应取较大值:在同样孔面积百分比的情况下,采取较小直径有利于使高频声音传递的损失为最小。孔面积百分比计算见公式(1),同时见图2:pc(元d/2LH)×100%
4.4.3小圆孔加工应轮廓清晰、孔需打透、不应产生翻边和毛边现象:圆孔间距和排列应规则,不应产生局部纵向和横向的错位及漏孔现象:圆孔加工后,不得产生有影响银幕全幅面平整或圆孔周围未冲孔区域平整的现象。
4.5银幕接缝
4.5.1较大规格的影院放映用塑料银幕均需接缝,接缝工艺有焊接、粘接等、塑料银幕推荐采用焊接工艺,其接缝宽度宜不大于小圆孔的横向间距。2
JB/6162—2004
4.5.2从观看要求出发,银幕接缝为竖接:为不妨害正常的观看效果,银幕接缝的放映止面应和全幕面保持平整-致
4.5.3银幕接缝处应足够牢固,经正常安装绷紧的银幕在使用中不应产生接缝损伤或变形4.6幕边结构
为了银幕大面积安装的平整性,固定式银幕推荐采用穿管安装:流动性银幕推荐采用四周环孔安装不论哪种结构,四周安装区域应于增强或双层。5幻灯、投影和录相放映用塑料银幕通用工艺要求5.1通用工序
通用工序见图3,
幕底面处理
骅基和幕面涂布
裁切接
大规格的接缝
5.2幕底布处理
a)幕底布应选择伸缩性小,柔性适中的白色织物:手工或设备
丁「或涂布设衍
裁切设备
煤、粘接设备
组装设备
b)幕底布须展平、绷紧,并应清除其表面布结、纱头等使其平整:c)为提高反射面亮度,可用处理胶打一层底子使之表面结构细致并具有更好的吸附胶粘剂的能力。
5.3幕基和幕面的涂布及裁切
5.3.1不论采用手工或机器涂布,每层涂布的厚度全幅面应均匀-致。5.3.2涂料粉末要细腻,不得有任何颗粒状物质,按涂敷方法其稀稠程度应合适5.3.3
--般背面先涂敷-次,为减少幕基的光线透射,可再涂布--层防透光黑色涂料或敷·-层耐老化的黑色塑料薄膜
5.3.4幕面层涂布材质应特别注意增白、稳定防老化、防龟裂:每次涂布后表而应细腻光洁5.3.5每次涂布后应干燥后再涂布下一次。5.3.6涂布完成后厚度常用在0.25mm~0.50mm之间,具体视材质、工艺和强度的需要而确定:5.3.7为避免带卷筒的银幕展开后产生如腰鼓状的翘曲现象,幕基材质需柔性适宜,厚薄确当.银幕两侧边缘应与全幅面保持厚度一致。5.3.8涂布完成裁切轧边后即可组装成品,6玻璃珠银幕通用工艺要求
6.1通用工序见图4
6.2玻璃珠银幕的幕基由塑料银幕裁切前的工序所完成或是由层合机压制完成,采用手工涂布的在塑料幕基最后次涂布并干燥后即进人下面工序JB/T 6162--2004
6.3玻璃微珠的布撒:
6.3.1玻璃微珠的选择
塑料幕基的涂布或压合
布撒玻璃微珠
裁切接边
大规格的接缝
手工或机械涂布或层合机
布撒玻珠设备
裁切设备
焊、粘接设备
组装设备
应选择上等纯白色玻璃微珠,应清洁、无杂质、成圆率高,折射率最佳应达到1.5:同-批银幕加工所使用的玻璃微珠的直径应一致。6.3.2粘接胶水的选择
应选择颜色基本透明、变干的速率适宜的优质粘接胶水,该胶水不仅可使玻璃微珠粘接牢固,更要根据所粘玻璃微珠直径大小使胶水涂层可以达到所需要的薄度。6.3.3布撒玻璃微珠
a)根据某批加工所用玻璃微珠的直径及其折射率大小,在幕基上涂布一层厚薄恰当的粘接胶水胶水涂层太薄,微珠易脱落,胶水涂布太厚,亮度系数会下降,且易粘连。因此要求涂布的全幅面胶水涂层应厚薄一致。
b)幕基涂布好粘接胶水后,即可将玻璃微珠布撒在幕基胶水上,布撒时要求给于一定的压力,可使微粒深人到胶水厚度的确当深度。c)玻璃微珠的布撒要均匀,不应有局部漏珠和多层玻璃珠粘连的现象,可用显微镜观察分析,布撒玻璃珠的质量优劣主要取决于粘接胶水的质量和胶水涂布层厚薄的一致性控制及胶水涂层的最佳厚度等因素。每次布撒后应立即检查,发现问题应及时调整和弥补。d)室温条件下,自然挥发和干透。6.3.4裁切和接缝
中小规格玻璃珠幕可直接裁取。较大规格玻璃珠幕可进行裁切后接缝;多有用焊接和粘接。裁切和接缝后即可按需要组装成品7金属银幕的通用工艺要求
7.1通用工序
通用工序见图5。
7.2幕基压合
7.2.1幕基材料应选用符合下列要求的优质塑料或塑料橡胶等:伸缩性小,稳定防老化,应阻燃,有良好的强度和可冲孔性,压合后幕基应柔性可卷绕,表面平整、细致。7.2.2压合后幕的厚度在0.25mm~0.50mm之间,具体视材质、工艺和强度需要而定,同一批生产的幕基厚度应均匀致。
7.2.3压合后幕基应平坦、无皱、宽度一致、边缘平直:为提高成品的银幕亮度系数,幕基用于涂布金属粉的表面结构应细致、无疵斑。7.3幕基压纹
JB/T6162—2004
7.3.1金属银幕的表面压纹是为了改善其反射综合性能,尤其是可增大有效散射角。合理的压纹形状和结构设计配以优质幕基、金属粉及涂布工艺,可形成所需要的反射亮度系数和有效散射角的最佳组合。生产厂根据设计和实践经验可自行确定一种或几种压纹结构,以满足市场需要。7.3.2幕基压纹要求同4.3。
幕基幅面压合
幕幅面压纹
幕幅面打孔
裁切、接缝接边
金属粉末涂布
组装成品
7.4幕幅面打孔
7.4.1打孔工艺设计:
层合机
压纹机此内容来自标准下载网
冲孔机
裁、焊、粘设备
涂敷设备
组装设备
圆孔直径:需打孔的银幕,为了保证透声良好,圆孔直径应在1.0mm至1.5mm范围内选择;冏一块银幕应使用同一直径的圆孔,圆孔在银幕幅面上应采用交错排列。孔面积百分比:打孔银幕的圆孔总面积所占银幕画幅总面积之百分比称为孔面积百分比,以pc表示为达到良好的声传递效果,推荐pc应达到6%~9%。7.4.2打孔质量要求同4.4.3。
7.5接缝
7.5.1较大规格的金属银幕一般需要接缝。接缝工艺常用焊接、粘接等,本标准推荐采用焊接,且接缝宽度一般应不大于圆孔横向间距。7.5.2从观看要求出发,银幕接缝均应竖接;为了使银幕接缝不妨害正常的观看效果,银幕接缝的放映正面应和全幕面保持平整一致。7.5.3银幕接缝处应足够牢固,经正常安装绷紧的银幕在使用中不应产生接缝损伤或变形。7.6幕边结构
7.6.1为了银幕大面积安装的平整性,固定式银幕推荐采用四周穿管安装;流动式银幕多采用四周环孔安装;其四周安装区域应于增强或是双层。7.6.2为了避免卷筒银幕展开后容易产生如腰鼓形的翘曲现象,要求幕基材料柔性适中且有一定的厚度,其两侧边缘区域的厚度应和全幅面保持一致。7.7金属粉涂布
7.7.1涂布前一般是经过拼幅成为-一整幅幕基,它需和使用情况一样予以展平并绷紧。7.7.2金属粉溶液涂布多采用喷涂方式,根据场地和设备情况,可有垂直和水平喷涂两种方式。7.7.3喷涂机一般应能进行半自动喷涂,喷头与银幕面距离和喷头连续运行速度应可调节自如。拼幅银幕的喷涂一般应沿银幕的高度方向进行。5
JB/T6162-2004
7.7.4金属粉溶液的配方(如铝粉、溶剂、软化剂、粘结剂、增塑剂等)比例及其工艺程序是保证金属银幕最终质量指标的关键,企业须通过试验、总结来确认,一-旦确定操作人员应严格掌握7.7.5金属粉的选择应注意下列因素:所选用的金属粉越细、涂布所形成的金属幕表面的反射性能就越好:金属粉的形状用显微镜观察呈片状为好、呈条状为差:已配置好的金属粉溶液应是均匀且不呈现有颗粒状物质。7.7.6喷涂要求整幅银幕均匀一致,金属粉附着牢固为获得涂层均匀和所需的最佳亮度系数及有效散射角,喷涂次数应在二次至六次中选择。在此范围内,喷涂次数少,则亮度系数不高但有效散射角大,比较适宜于影院放映银幕:喷涂次数多,则亮度系数高但有效散射角较小,比较适用于电教放映银幕。具体视用户要求而定。-般认为,喷涂次数人于六次必要性不大。
7.7.7每次喷涂后需干透后再喷涂下次,并在下一次涂布之前检查幕面情况,如幕面上有铝粉应用软刷拭去。
7.7.8喷涂完成后银幕上透声圆孔中不得有任何堵塞现象。
