【机械行业标准(JB)】 汽轮发电机绕组内部水系统检验方法及评定

[C29.160.20
备系号：15696—2005

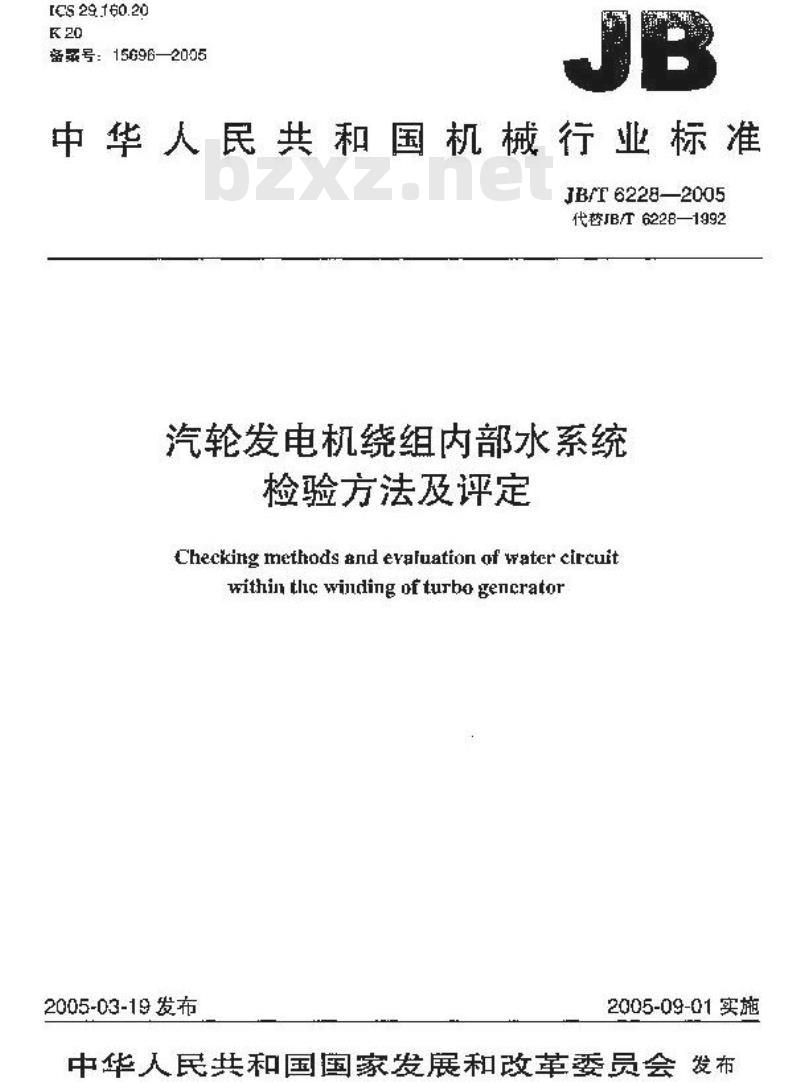

中华人民共和国机械行业标准
JB/T 6228—2005
代IB/T622B—1992
汽轮发电机绕组内部水系统
检验方法及评定
Checking methods and evafuation of water circuitwithin thc winding of turbo gencrator2005-03-19发布
2005-09-01实施
中华人民共和国国家发展和改革委员会发布前言

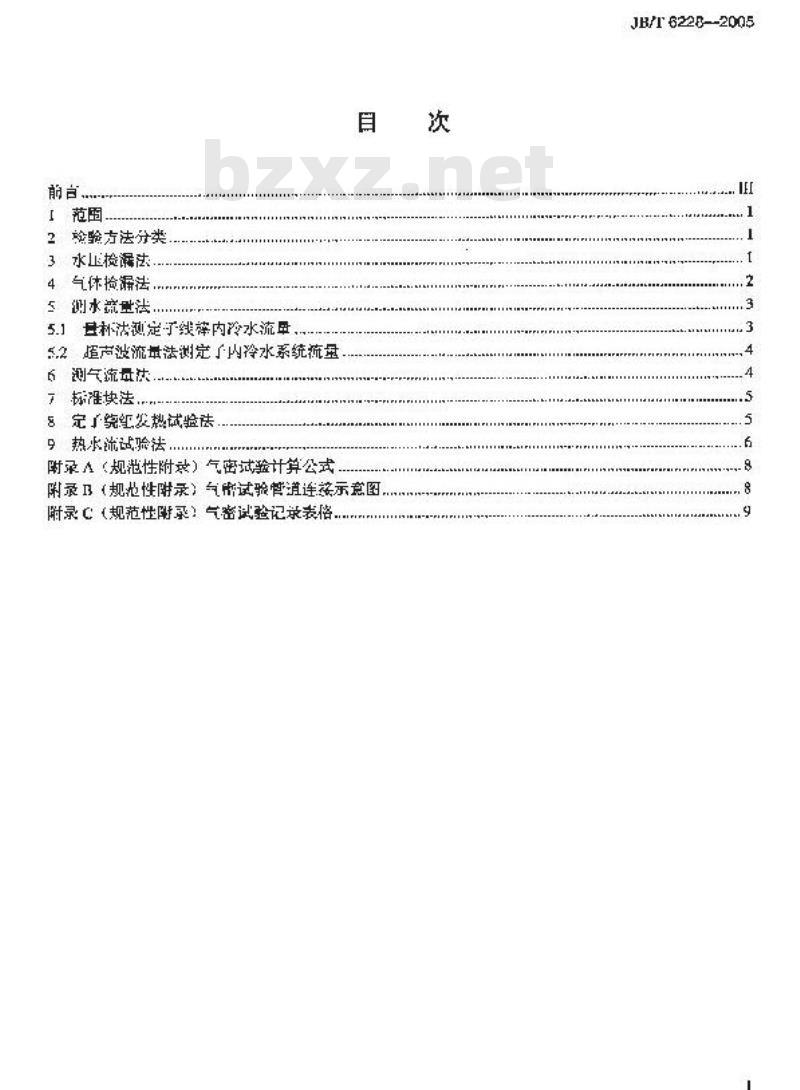

『范围
2论验方法分类
3水正检漏法
4气休检漏法，
5谢水流量法，
5.1量科法测定了线裤内冷水流单5.2超声波流量法测定了内冷水系统流量6测气流母法
了标准块法
8定了貌红发热试验
9热水流试验法，
附录A（规池性附放）气密试验计算公式目
附录1（规池性附录）气断试验管道连按示意图附录心（规范性附录）气密试验记录表格次
JB/T6228--2005
JB/T6228--2005

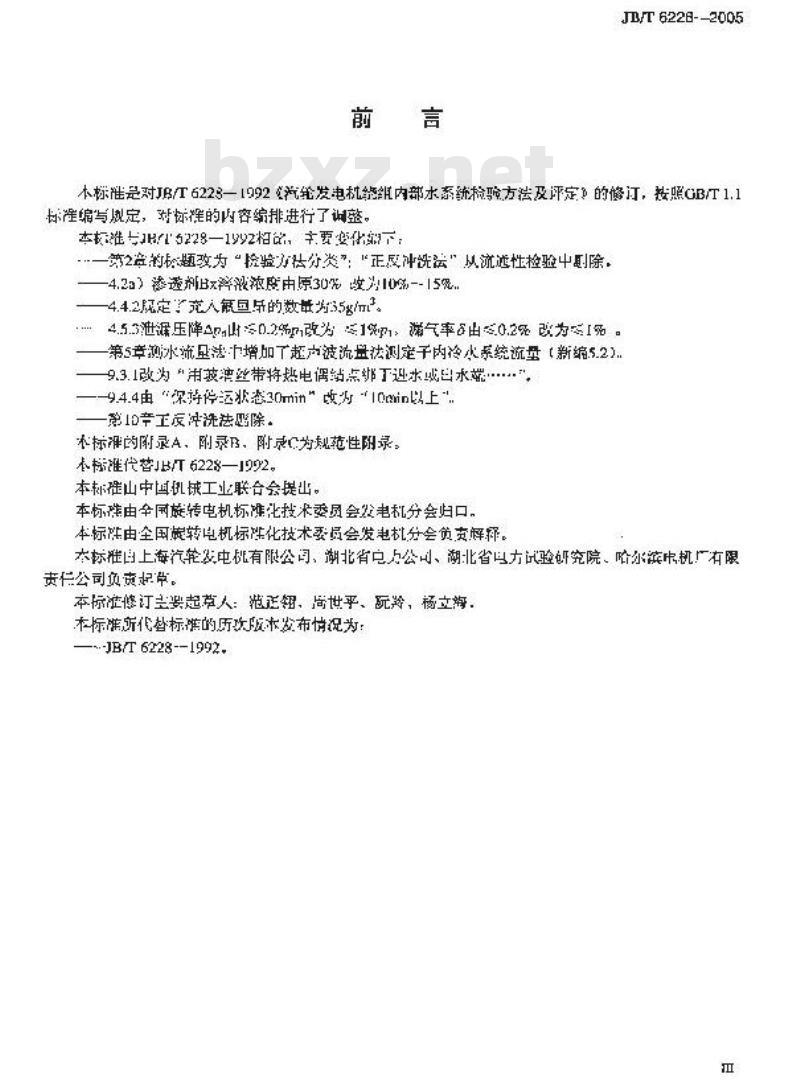

本标准是对JB/T6228一1992汽轮发电机整组内部水系统检晚方洁及评定的修订，按照GB/T1.1你程写规定，对你笔的答编排进行了调整。本标5228一12相，要变化新下
“一第2章的题致为“检验方法分炎”：“正反冲洗法”从流逆性检验中剧除，—4.2a）渗透剂Bx率液浓度由原30%收为10%--15%—4.4.2版定了充人氟回导的数量为35x。4.5.3泄漏压降4山%0.2%m改为≤1：满气率出%0.2%改为5[。策5章测水流星然十增加了起声波流盘法测定子内冷水系统流量（新编5.2).9.3.1改为\用被滤丝带将热电调点绑丁逆求或水端\9.4.4由\深持停运兆态30min\改为10min以上第1D章工反冲洗法照除。
标准的附录A，的录B，附或为规范性阴录本播准代替J/T6228—1992。
本标程山中国讯嵌工业联合会提出。本标硅由全国旋转电机标雄化技术委员会发电机分会归口，本标件由全国凝转电机标件化技术委员会发电机分会负支解释。本标准山上海汽轮发电机有限公阅、湖北省克万公司、湖北省以方试验研究院、哈尔滨机广有限责任公司负责起单。
本标准修订主要起草人：范形、同世乎、阮将，杨立海，在标准所代替标准的历次版求发布情况为：.JB/T6228--1992.

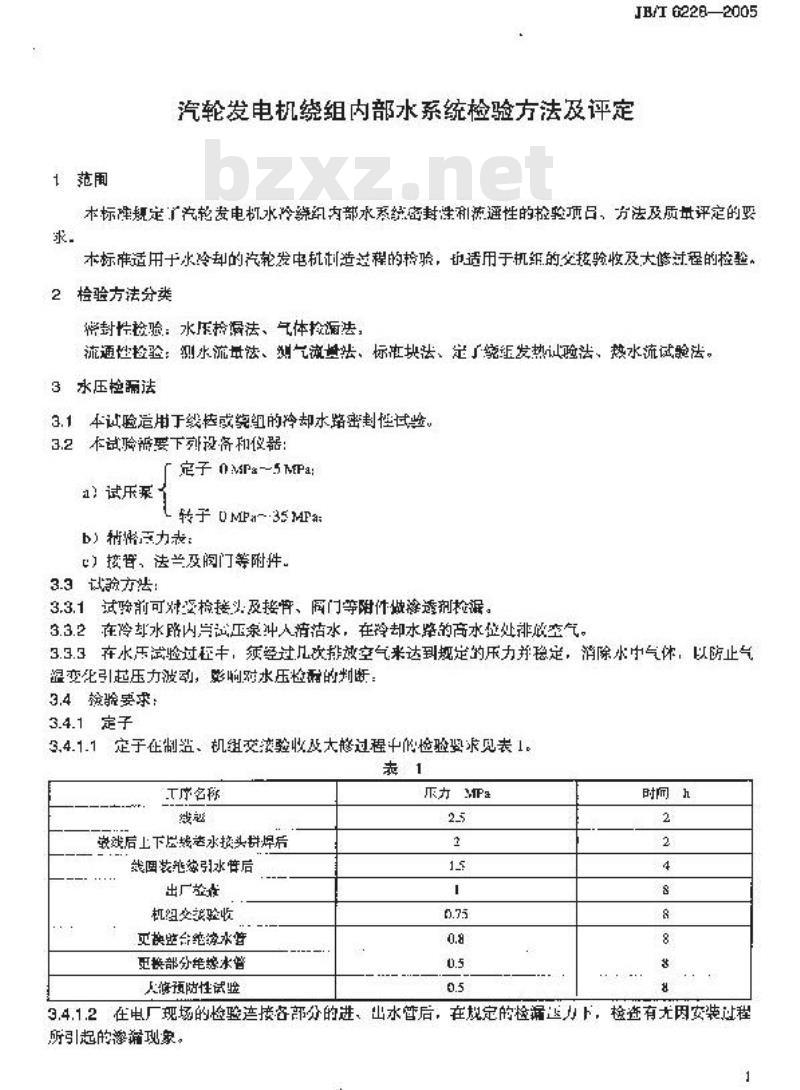

1范用
JB/I6228—2005
汽轮发电机绕组内部水系统检验方法及评定本标硅规定广汽艳发电析水冷练组内部水系统密封性和流遥性的检验项，方法及质量评定的要求.
本标准适用于水冷却的汽轮发电机划造过程的格验，的适用于机组的交接验收及大修过程的检验。检验方法分类
带封性检验：水压抢滑法、气体挖混法，流通性控验：规水范英储、测气激世法、标准块造、定统纸发热试造、热水流试跑法。3水压检漏法
3.1本试险追用于线或貌组的冷却水路密判性试验、3.2本试验需要下刻投条和仪器：「定子0MP~5MPa:
）试乐泵
L转子UMPa~35MFa
b）精系力表：
）按、法兰及阅门等附件。
3.3试验方法：
3.3.1试验前可对逻检接头及接、阔门等附件做降透剂检混。3.3.2在冷邨水路内论压余冲人清洁水，在冷却水降的高水位处排政空气。3.3.3在水乐试验过在干，须经过凡次排效空气来达到规是的压力并稳定，消除小中气体，以防止气湿变化引起压力波动，影响对水压检的判断3.4撤验要求：
3.4.1定子
3.4.1.1定于在制造、机组交浓验收及大修过程中的检验婴求见表1。表1
T序名称
嵌戏后上下层线恶水按头耕焊后线圆装蒙引水普后
出厂整费
机组交验收
更快整台绝济水管
更提部分缘水管
天够预防性试验
原力MPa
时间h
3.4.1.2在电厂现场的检验连接咨部分的进、出水管后，在规定的检漏监力下，检查有尤因安装过程所引起的浮端攻象，
JB/T6228—2005

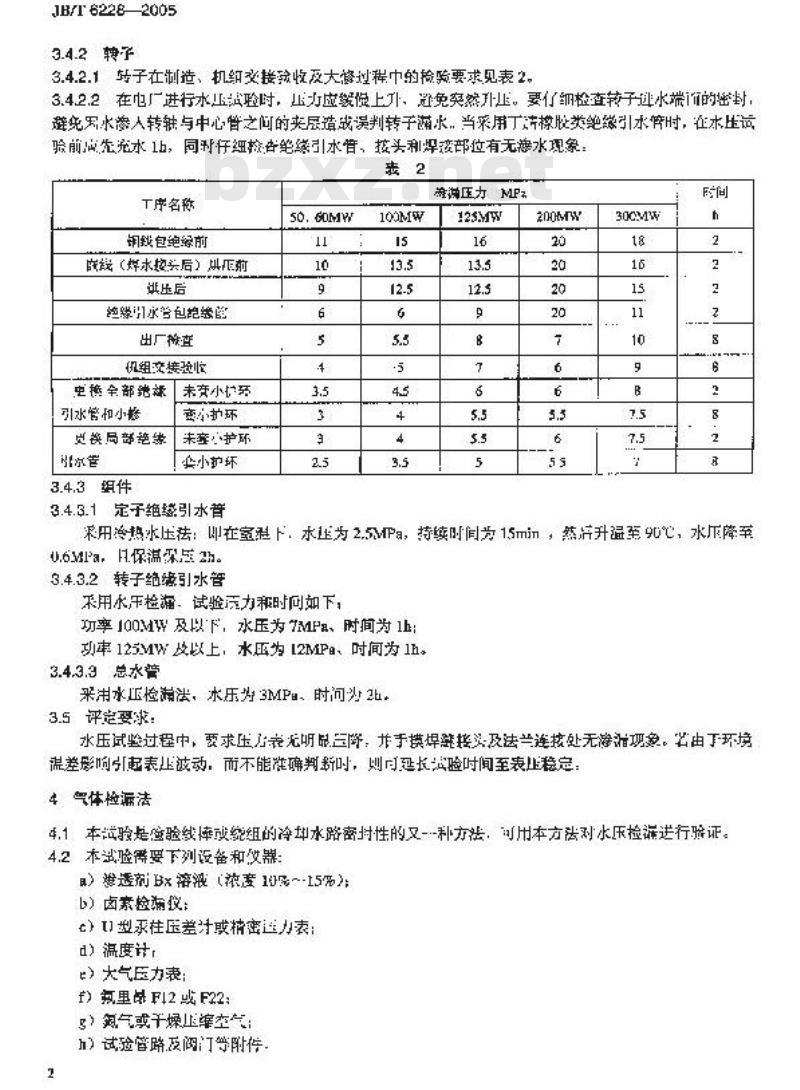

3.4.2转子
3.4.2.1转子在制造，机细交接验收及大修过程中的检验要求见表2。3.42.2在电进行水压减验时，压力应缓假上升，避免突然升止。要了卵检查转子避水端的密封，避免水渗人转轴与中心管之问的夹层道成误判转子水，当采用丁法檬胶类绝缘引水管时，在水压试验前成先充水1，同别仔细控告绝缘引水音，按头和焊疫部位有无滤水现象：表2
T序名称
铜线包绝绿前
嵌线（烊水按头后）从正前
祺压后
丝臻1水管包然路
出厂样查
机组交接验收
史接全部继款
引水管和小整
定快高部艳练
北尔管
3.4.3组件
未变小快系
变小护环
未弃心护环
奕小护环
3.4.3.1定子绝引水管
避谢压力MPz
采用冷热水压法：即在室湿下，水压为2.5MPa，持续时间为15min，然后升温至90℃，水压降至0.6MPa，H.保温深压2h。
3.4.3.2转子绝缴引水管
采用水乐检海。试验原力和时问如下：功率I00MW及以下，水压为7MPa、时间为1h：功率125MW及以上，水压为12MP、时间为1。3.4.3.3总水管
采用水压检满法，水压势3MP、时问炎2h，3.5、评能要：
水压试验过程中，要求压方表光明昆三降，并于模焊避接头及法兰连孩处无游循现象。名由丁环境温差影引起表止波动，而不能催确判新时，则可延长验时闻至表正稳定：4气体检端法
4.1本试验是密验线率或经组的冷却水路密时性的又--科方法，可用本方法对水压检漏进行验证。4.2木武验需要下列设备和器：
）避透剂Bx溶减（浓度10%~-15%）;b）卤索检流：
c）1型求挂压差计或精密造力表：d）度计
）大气压力表：
f）里F12或F22：
g）氮气或千燥止缠空气：
h）试验管路及阅汀等附件
4.3试险要求：
4.3.1被格容耀内部如有剩水，必领用经试够的止综空气吹停并十爆处理，4.3.2充人容器的压缩空气必领经过汕水分离器、千燥器和滤网进行干燥、过滤，4.3.日检验时采用的密结构和材料，应与产品所采月的结均和材料相一致。JB.T6228-—2005
4.3.4，在气密试登期间应关紧进气阅门」，不允诈有向被检穿器内补充气体的可能，必要时可分离气源。4.3.5气离试验使用U型求性尽登计时，七型求栏压差计必须乘直放置。当求柱面出叫时，读数成以凸面的顶继惑凹而的底线为落准。4.3.6要尽可能在效按容器四周利内部多设凡个视温点，并以其呼均温度为第通气宰的温度，4.3.了试整信束与试验刀始时的环境温度相差应尽可能小。试酸期间要随止被俺容器局部受热（账阳光点射）或受冷（故于效口）。4.4试验方法：
4.4.1料检：刘被捡件充愈气感于操压输空气至检漏压刀（见表3然后在被检处外表面涂渗透剂Bx溶滚遵只检，察右有光次泡现象。对绝级来阻数值有严格要求的等部件战部位，允流用无水酒相进行检滞。
被检部计
子线举
定手残围绝禁引水管后
定子内部水系药
定子总水膏
转了能细超后
格：PN为辑定运行氧压
双求内险型
检漏力
检滑压力
水氨氢型此内容来自标准下载网
气来识验下力
4.4.2括检：对被检件充短气或十燥空气至0.1MPa，以35gm的量来冲人知里品，继续充氢气变上渠压缩空气争检原力《见表3），用卤索检漏仪在被检处表面额慢移动逐只检猫4.4.3气密试验
4.4.3.1按附采B中图刀.1连接气坐试监管路。4.4.3.2对批检容器充效气或干焕压缩空气翌气密试验压力（见表3），稳定2h后寸可开如陵激，升记录，记录表略式样参池附录心中表C,1，以后每随1记录一次。4.4.3.3从开始读数12h后，即可用录A所列公式逆行计算，如计算漏气率连续三点符合评定要求【见4.5.3），并波或最大值-量小值平均值]不超过15%，即可结束试验。4.5评定要求：
4.5.1粗检：15mim内在被验炽整或接头处要无吹饱现象。4.5.2精确：采用卤索检谣仪时，氧单品在大气中的泄霜塔。水氢氢型发电机不大丁1×10~ctnts双水内冷发电机不人于1×10~cm%4.5.3气寄试验：24h的泄漏丘降4多10p，部24h的漏气率1%，式中为起始试验压力。5水流量法
5.1量杯法测定子线摔内冷水流量5.1.1水试验适用于定子线摔内冷水曾在开启的条件下进行。5.12本试验需要下对设各和仪器：JB/T6228—2005
a）力表（OMP~0.6MP）：
b）水箱、接肾、法兰及阀[等附件心）填怀、秒衰或密量计【玻势转子流量计).5.1.3试验方法：
5.1.3.1对裁捡件冷却水内充人消活水，并在流通状态下稳定于某一冰压数值（给定范围0.05MPa~UIMPa)。
5.1.3.2对被检件逆件后母杯测定在也定时间内不少于1.15）的水流量，或用流量计测量。5.1.3.3按战检件编号进行值品数值逆记录。5.1.4评定要求
5.1.4.1定子单根空心铜线：随机取10根铜统，其流盘不拖过平均值的+10%，并符合设计要求。5.1.4.2完了摔（焊水接头后：不超过罪台样流单的平均值的土10%，5.1.4.3
定产1、下层焊水接头后：不超过整台线举该量的平为值的土1们%：5.1.4.4转了烘压前：各吸同号线圈买偏差小于或等于20%5.1.4.5转子烘压后：各版间亏线圈密量偏差小下或等于20%，5.2超声波流量法测定子内冷水系统流量5.2.1本试验适用于定于内冷本系统在闭循环的条件下进行。5.22不战验需要下列设备和仪器：）发电机内冷水系统（正常运行时全奕设务）3测量粒度，阅还营径范围、谢量介质等满起受求的超声波流量计。5.2.3试验方法：
5.2.3.1向发电机内冷求箱注满符合要求的内冷水。5.2.3.2启对内玲水要按发电机定子内冷水人口正力至正常运行内冷水正，检测划程中堆持内冷求系统闭式循环运行。
5.2.3.3后声统量计对内冷水总流单、厨端全部的空子线摔、定于线、出线套臂的内冷水流逐造行测品
占.2.3.4接被检件编号或名称进了流是数慎的记录5.2.3.5按定子伟、定了引载、山裁套管分类计算平地流，并算出各被检件与对应平均范暨的相对差。
5.2.4评定要求：
5.2.4.1定子线棒：不趋过整台载棒内冷水筛平均值的-15%，对标的在汽端对相关线持内冷水流量进格测，综会判断被载样内冷水证通状况，5.2.4.2定-了引线：不过帮引线内冷水流且乎值的-15%5.2.4.3出线套管：不超过整台变曾内冷水连录平均信的15%。对上述疏量超标的被检件，度与均史检测数批比较，进行综合判断科妊理：B别气流量法
受.1平试验是格些线举或绕组的冷知水路沪通性的另一种方法：6.2本试验爵要下列没备和仪器
u）压力空气源（0.4MPa-0.6MIa）；h）过滤干燥器：
罐气：
d）A27W-1W弹簧式安全闵：
）减压腾：
轻压度
g）空气阀门：
h）转密压力表：
空气疏量测试仪。
6.3试验方送，
6.9.1测气流量试验装受见图1
联力空气源：2
逆浓下染器：3
7.·空气淘门，6
诺气能：4
弹第式安全阀，5
被测工件，9--空～简盘别或10
J/T6228—2005
减压阀：6-
相密下力表，
驱压醒：
6.3.2将空气流些试验装置的进气端与压力空气源连按，将被测工件的一端连按稳压避，另--游连接空气流显测试仪。
6.3.3打开试验装中的各空气明门，便被测工件通人一定压力的清洁、干燥空气。6.3.4在盗通状态下，请节减正阅便稳止罐中的正力按不同被测工件，相应稳定在表4规定的偿[。6.3.5记录空气流量测试仪所品示的数值，该效值即为被视件的实际空气流量6.3.6获被测工件编号进行流量记录。表4
工库名称
导线快位需单根望心钉线
孕编型后单根空心钢线
定了线调
6.4评定要求：
稳不罐中辰力
各制造！按产品结均的具体情说来确定被测工件应达到的空气数值。7标准块法
7.1本战验是采用压力为0.4MPu*~0.6MP的压结空气吹动标准决，债其通过饲线全长米测转子单根空心制线的流通性。
7.2铜线退火后镜线前：其标准块十钢线内孔的单边间不大于0.35mm。7.3铜线跳线烊接光1.后，标雅块为谢球，铜线内孔与圆球的单边闻隐不人于0.5mm，B定子缆组发热试验法
JB/T6228—2005
8.1本或整滑用于判断汽检发电视完子线限部龄却本路有无销塞现象8.2本试验严要下到设务和保翼
）低电正，大出流方流发电机组：b）鸟流：
cj电压轰
d）流量计：
心）酒精式减度习取热像仪，
正衰，
B.3试验方法：
8.3.1本试验在定于织连接绝缘引水营赔包绝录前进行，试验线路见图2。图2
B.3.2定了统组通人冷却水，并赖流最、压力调节到额定或接近额定值，三相生申接后送人低后食严电至额定值，如因设备容英限制可分相进行，8.3.3通吗15mi后，用手换弃线出水增绝缘引水管和定子统组卑端，在温度轻高或教低处堤设者十酒精蓝度计（或用红列外线热象仪育接深测各部位的温度），B.3.4每隔10mtn谢取电流，电止，流盘，进，出水温度及各测点的温度。8.S.5试验1h后，将客出水水接头、绝缴水管的遍度五相比较，如温患存听减的差别，ü先停视后停求，再辨绝繁引水管进行检查。6.4评定要求：
各线圈间的温度差不大下8K，
9热水流试验法
9.1试验目的
本试验适用工总装惑也厂大时，检验汽检发电努子内部本系统的任、一部分有尤发生严重的水流堵塞规象。
9.2试验所需设备和仪器
本试酸需要下列设备和仪器：
a）铜-速铜热电俩：
b）派度记录仪（最小分格值为0[它，通道数人于翁测量的全部热电偶数)：c）热水流试验设备（小可用发电机外部水系统浆置代替）。9.3试验前的准备
9.3.1尺玻捌终带将热电偶结点绑于过水或出水端绝缘引水管中段外表而，每根绝鲸引水管外表都必须装上热电假，
9.3.2在每只热电佣上外包隔热材料，以保证热电偶与周国空气隔绝9.3.3将热电瘤与温度记录仪逐点连接，检查热电据读数的均勾度。6
9.4试验方法
JB622B—-2005
9.4.1片动热水流试验没所或定了外部水系统装置，尽盘调节定于近，出总水替之间的压差至正常运行值，独此时各点的冷水温度。9.4.2通过自循环和以蒸充加热、将试验用水加湿空超过冷求温度达10K以上。9.4.3当所有测点的温度技近耐，偿止热水流验设告或定子外部水系筑的运行，关控蒸汽并同时记录各测点温度读数，
9.4.4保持停运状态10min以上：9.4.5件运状态结束后，快速开启冷印水阅门，让定子内部水系统通以冷却水。启动水泵并伍是于内部水系统保持归带运行时的压差，同时记录温谢数9.4.6荷水循环使热电调测点的温度模于税定时，存此运行利热电阀温度的记录。9.4.7整理数据并绘出每根绝继引水管的时间（）一温度（的曲线。9.5评定要求
比较各笔缘引水管时间（）一温度《6）曲线，圈3、图4清楚地表明了绝缘引水臂中右沈冷却水避过
图3水流正常带
9.6注意事项
9.日.1本或验必须在定子内部水系统办洗完毕后进行。32H
024680240
图4有水垢现缺
9.6.2、当所有线酬都进行热水流试验并将数据签成曲线，经试验人员检查合格后，再将临时热电偶从绝缘引水管土拆搽。
8.6.3当温度记录仪道过数量不足时可分组进行，但分凯数不得大于三组，每组试验时垂复上级试验中2或3只热电偶
9.6.4当某些结累布账问时，可适当提高水温重新试验，7
JB/T6228—2005
A.124h泄漏压降接下列公式计算：式中：
（规范性附录）
气密试验计算公式
-24[(- + (,-) -B X( (273-+
PI一试验起始表，单位为MPa
试验终止表压，单位为MPa
一试验起始大气压力，单格为MFaE:一—验终止大气压力，单位为 MPB;：瓦验起始平均蕴度，单位为℃—试验终上平均温度。单位为下：4gd—-24h泄漏压降，单位为MPa:A一试验对间，单位为。
我中：
-2ah漏气率，%。
（规范性录）
气密试验资道连撞示定图
气密试验管道迹接示意图见图3.1，展力
U型求往+若
迪求分持
气密试验记求表格格式见表C.1.试验回
验正力
附录C
(规范性附录)
气密试验记录表格
环境温
大气力
JB/T6228—2005
深压差
