【机械行业标准(JB)】水系统液压闸阀(PN=31.5MPa)

本网站发布时间： 2024-08-14 13:37:16

JB/T2001.30-1999
现行

基本信息

标准号：
JB/T 2001.30-1999
标准名称：
水系统液压闸阀(PN=31.5MPa)
标准类别：
机械行业标准(JB)
英文名称：
Hydraulic gate valve for water system (PN=31.5MPa)
标准状态：
现行
发布日期：
1999-06-28
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
55.18 KB

标准分类号

标准ICS号：
流体系统和通用件>>23.100流体动力系统
中标分类号：
机械>>通用零部件>>J20液压与气动装置

关联标准

替代情况：
JB 2030-1984

出版信息

出版社：
机械工业出版社
页数：
3页
标准价格：
8.0 元
出版日期：
2000-01-01

其他信息

归口单位：
冶金设备标准化技术委员会
发布部门：
国家机械工业局

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了液压闸阀的型式、尺寸及技术要求。本标准适用于公称压力31.5MPa液压闸阀。 JB/T 2001.30-1999 水系统液压闸阀(PN=31.5MPa) JB/T2001.30-1999

标准内容

部分标准内容：

IC.s$ 23.110
中华人民共和国机械行业标准
JB/T 2001.1~2001.74—1999
水系统零部件
Water system assembly and parts1999-06-28 发布
国家机械工业局Www.bzxZ.net
2(-01-U1 实施
【范囤

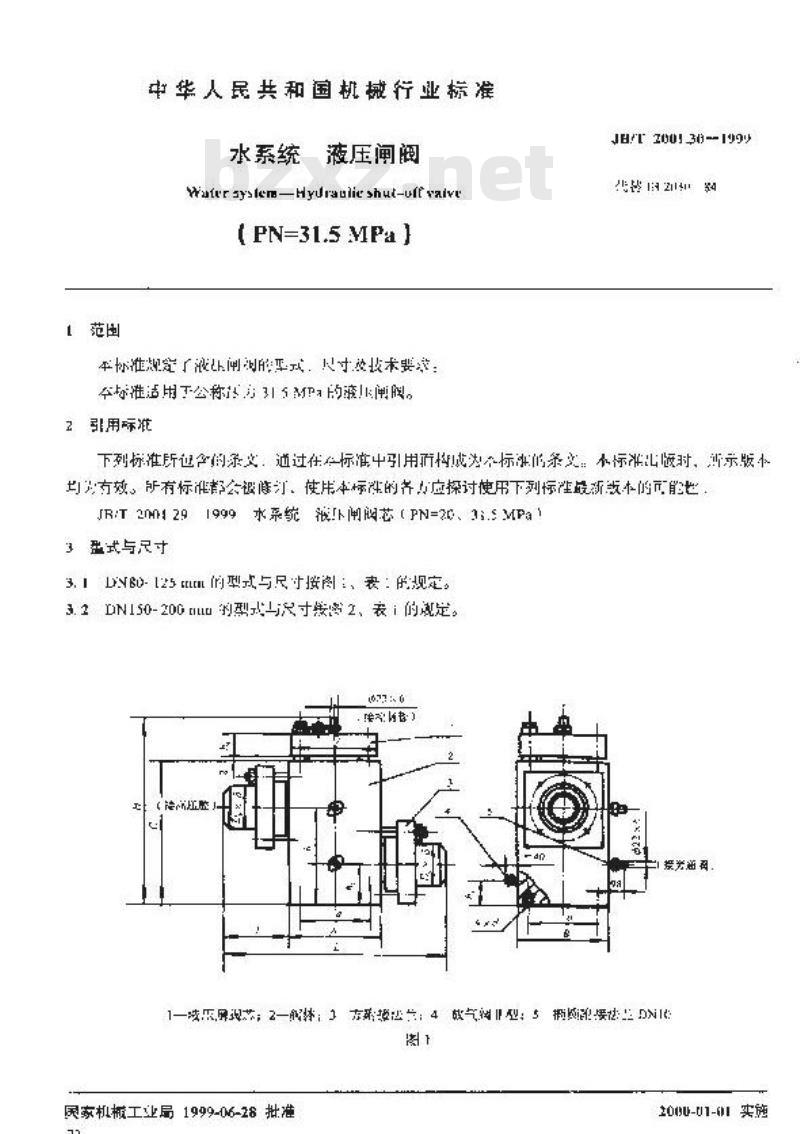

中华人星共和国机械行业标准
水系统液压闽阀
Watersyslen-Hyuraulie shut-uffvaive( PN=31.5 MPa 1
本协准规定「波闸的的平或，寸技术要求，标准适用于公称315M的滚小闸阀。2引用际准
JE/T 200133--199
下列标准所也含的承文，道过在在标准中引用而成达不标油的条文：不标准出版时，所示版本均有效。所有标准都会设降汀，使用本标弹的齐力应探讨使用下列标注最新载本的市能性JR:T2M1291999水系统液K闸阀芯（PN=2、:.5MPa13型式与尺寸
3.DNB0-[25mm的型式与尺接阁：、表：的规定。3.2DN150-200mmu的型与尺寸要2、表1的是。(677:.6
授券网
1—该压芯：2一能禁：送：4放气润型：5报接D图
国家机板工业局1999-06-28批准72
2000-01-601实施
J:T 200L.30.1
猛比店
J 2301.30.2
JBI 21.30.3
IR/T 21.310.4
BT 2001.30.6

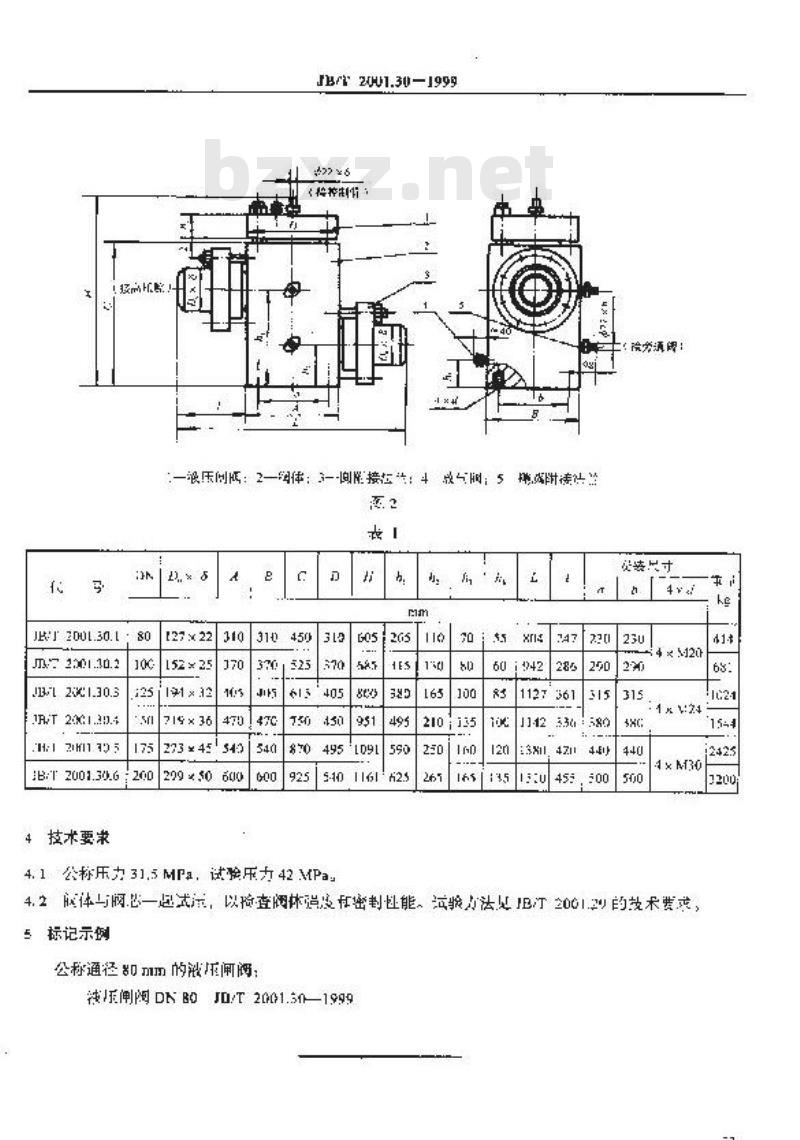

4技术要案
JBe2001.30-1999
格持制：
一浪压例低：2一润伴：3一降接法：斗总气间：5排感时传池商2
127 ×22
273 ×
299×50600
4.1公称压力31.5MPa，试验42MPa605
二渡旁源阅：
缺民寸
4 ×5420
4×M30
4.2成体与阀一退试流，以查阀林强度在密封性能。试验力法处IB汀2001.2的效术费或，5、标记示例
公称通径即的阅：
液闸阅DNB0D/T2001.5个-1999
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
