【机械行业标准(JB)】摆线齿轮磨齿机参数

本网站发布时间： 2024-09-21 10:58:45

JB/T6198-1992
已作废
　点击下载此标准

基本信息

标准号：
JB/T 6198-1992
标准名称：
摆线齿轮磨齿机参数
标准类别：
机械行业标准(JB)
标准状态：
已作废
发布日期：
1992-07-01
实施日期：
1993-01-01
作废日期：
2008-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
354.61 KB

标准分类号

中标分类号：
机械>>金属切削机床>>J56齿轮与螺纹加工机床

关联标准

替代情况：
被JB/T 6198.1-2007代替

出版信息

页数：
4 页
标准价格：
8.0 元

其他信息

归口单位：
上海磨床研究所
发布部门：
上海磨床所
相关标签：
摆线齿轮磨齿机参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了立式摆线齿轮磨齿机的参数。 JB/T 6198-1992 摆线齿轮磨齿机参数 JB/T6198-1992

标准内容

部分标准内容：

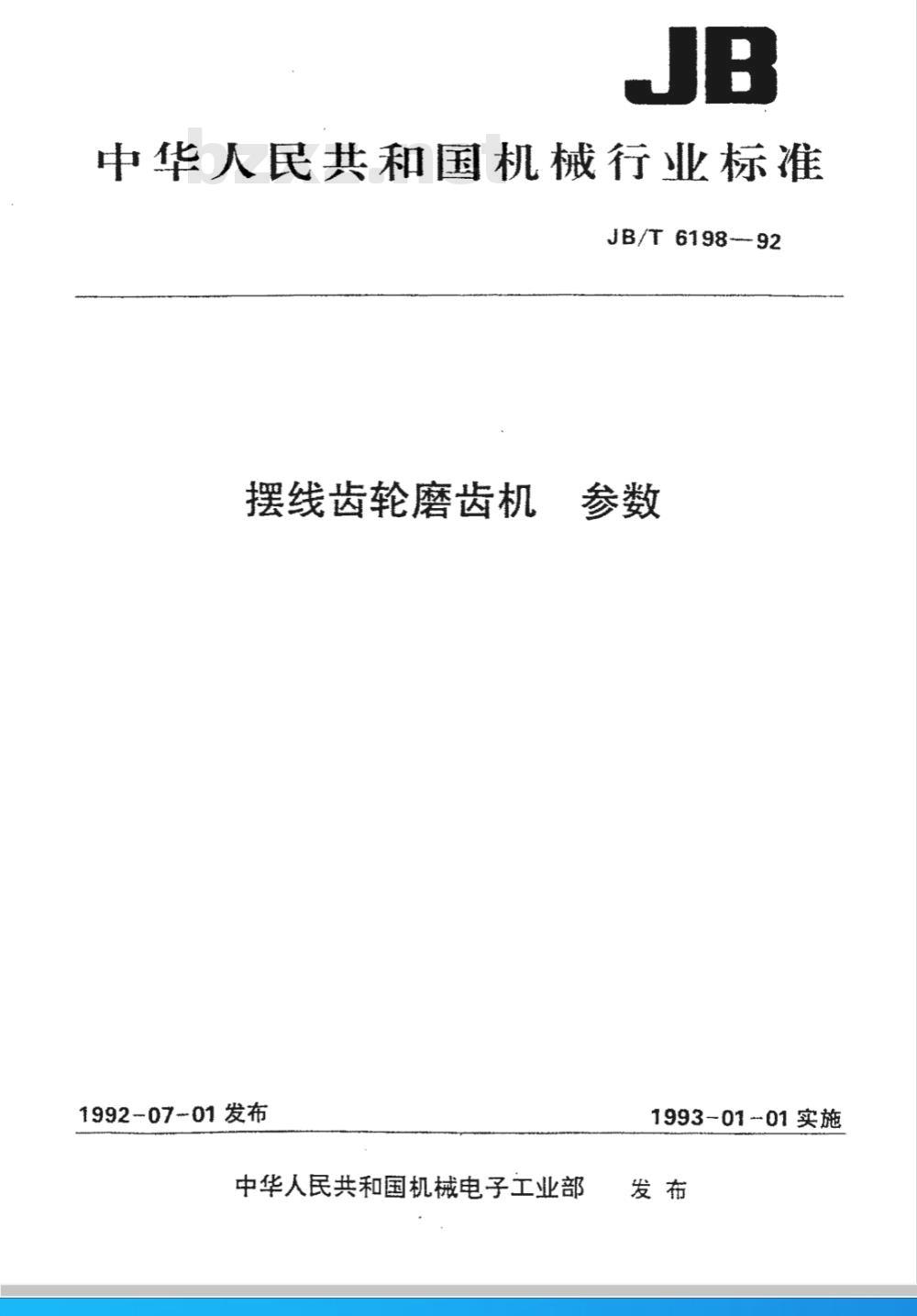

中华人民共和国机械行业标准
JB/T 6198-92
摆线齿轮磨齿机
1992-07-01发布
1993-0101实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
摆线齿轮磨齿机手
1主题内容与适用范围
本标准规定了立式摆线齿轮磨齿机的参数。本标准适用于新设计的立式摆线齿轮磨齿机。2引用标准
GB158T形槽
3参数

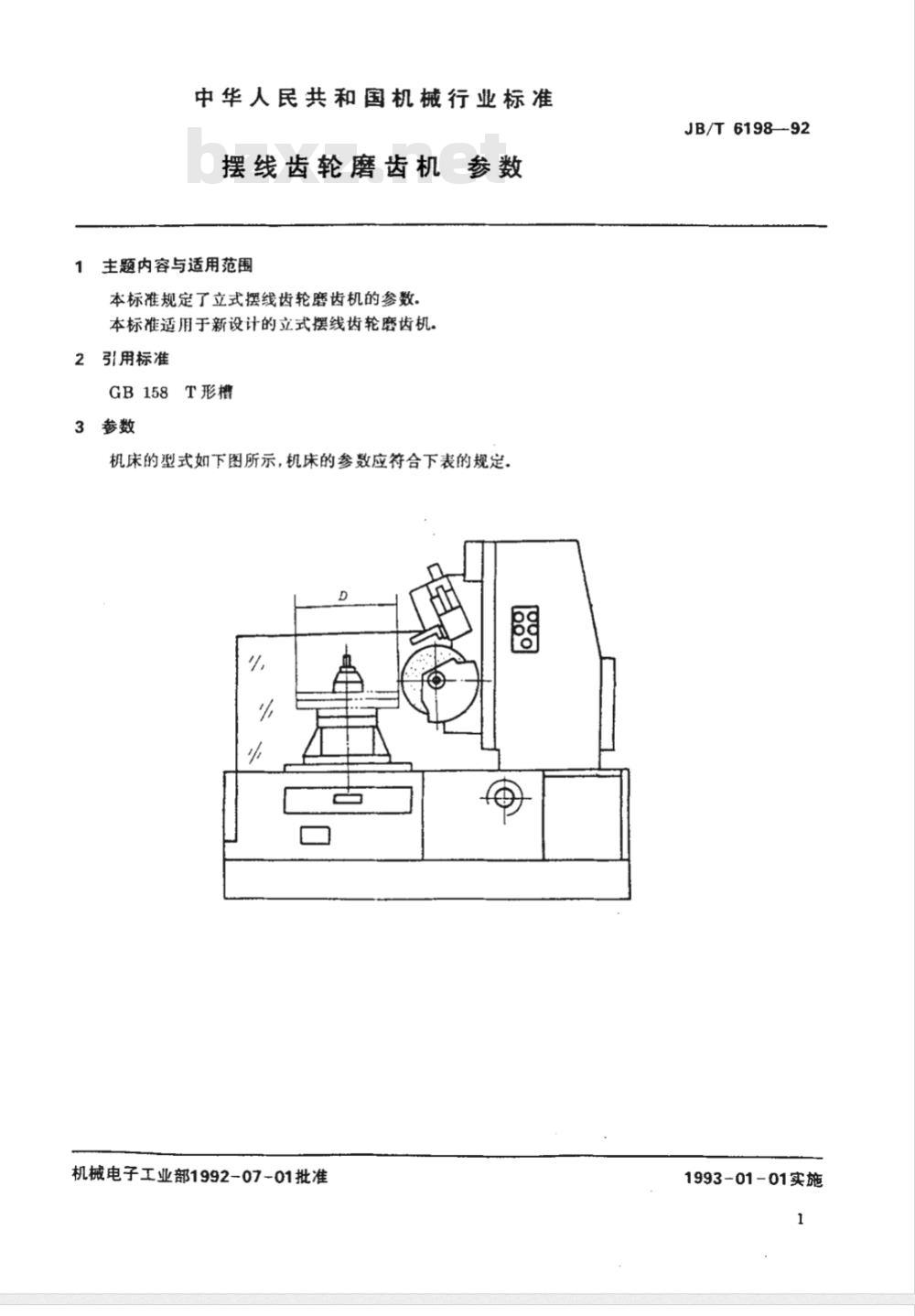

机床的型式如下图所示，机床的参数应符合下表的规定。%
机械电子工业部1992-07-01批准JB/T6198-92
1993-01-01实施

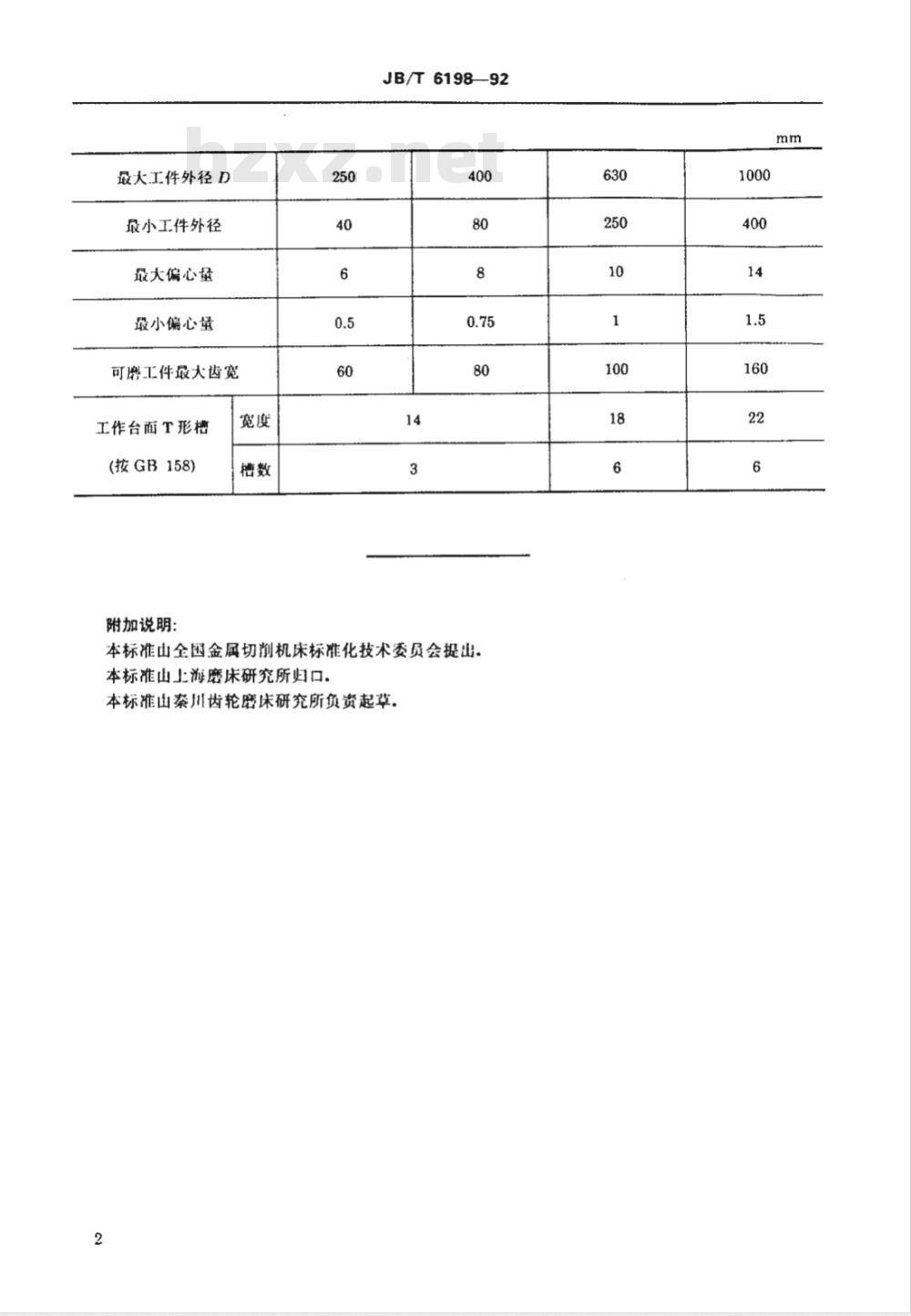

最大工件外径D
最小工件外径
最大偏心量
最小偏心量
可工件最大齿宽www.bzxz.net
工作台面T形槽
(按GB158)
附加说明：
JB/T6198—92
本标准出全国金属切测机床标准化技术委员会提出。本标准山上海磨床研究所归口。本标准出川齿轮磨床研究所负责起草。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
