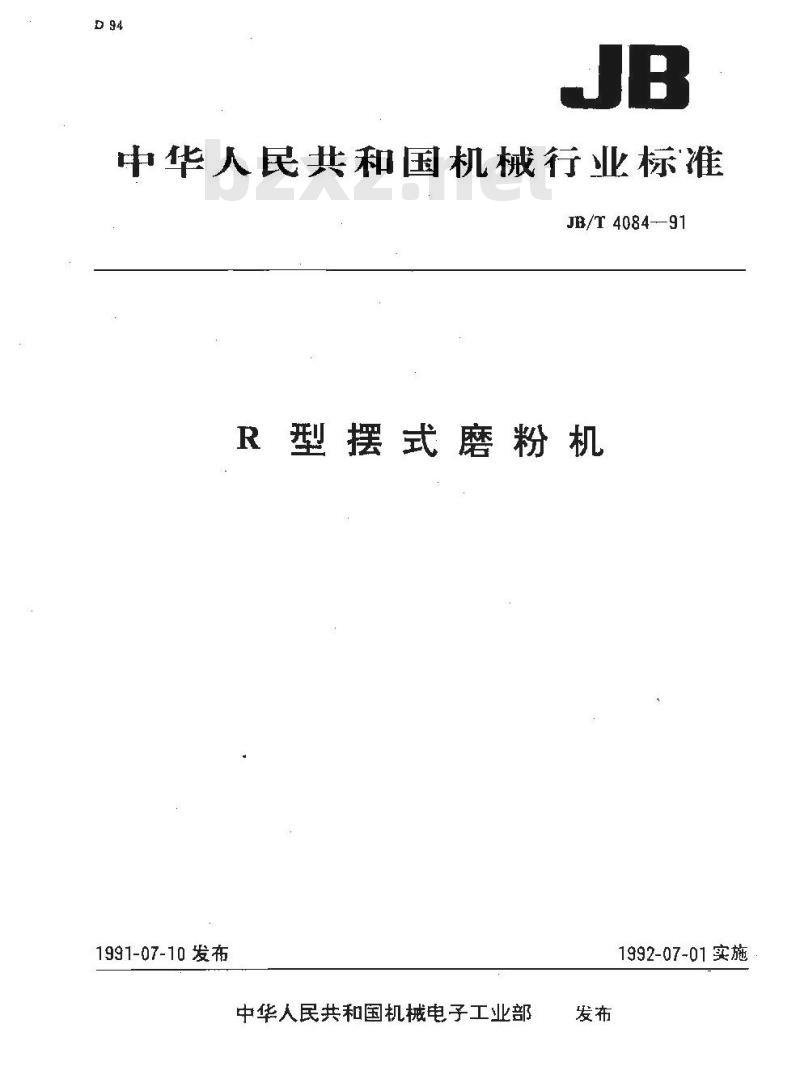

【机械行业标准(JB)】 R 型摆式磨粉机

中华人民共和国机械行业标准
JB/T 4084--91
R型摆式磨粉机
1991-07-10 发布
中华人民共和国机械电子工业部发布
1992-07-01实施

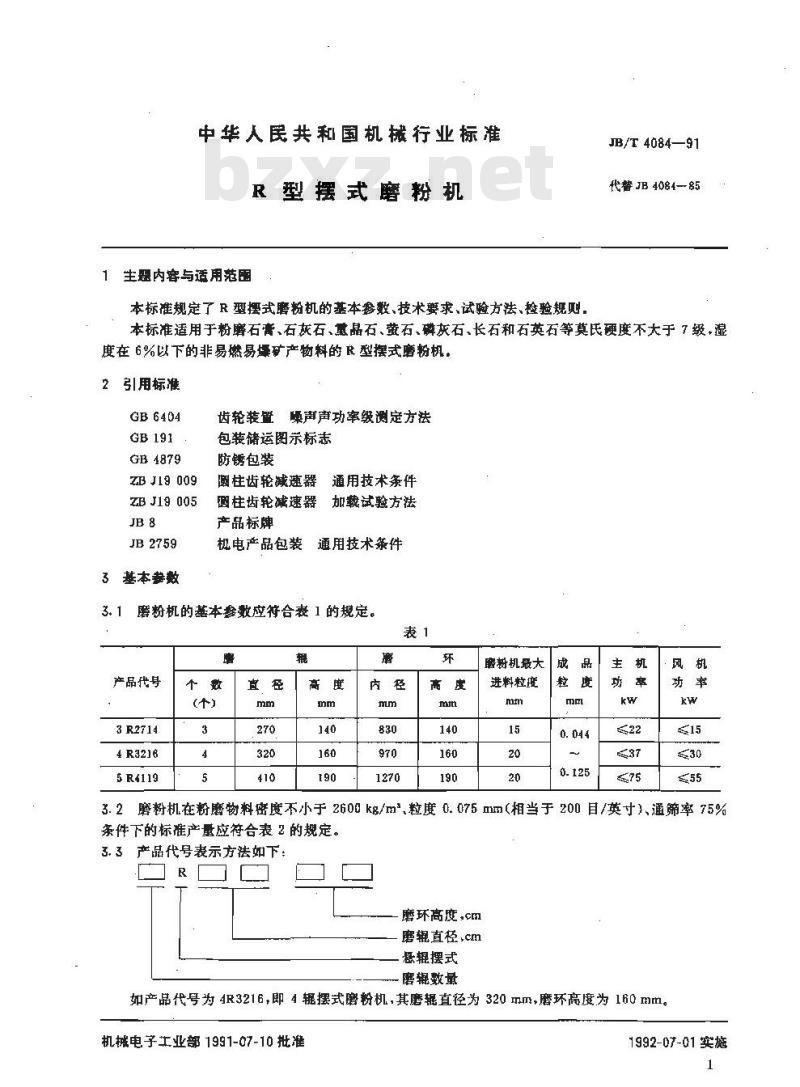

中华人民共和国机械行业标准
R型摆式磨粉机
1生题内容与适用范围
本标准规定了R 型摆式磨粉机的基本参数、技术要求、试验方法、检验规则，JB/T 4084—91
代替 JB 4084- 85
本标准适用于粉磨石膏、石灰石、薰晶石、萤石、磷灰石、长石和石英石等莫氏硬度不大于7级，湿度在6%以下的非易燃易爆矿产物料的良型摆式磨粉机。引用标准
GB6404
GB 191
GB4879
ZB J19 009
ZB J19 005
JB2759
基本套数
齿轮装噪声声功率级测定方法
包装储运图示标志
防锈包装
圆柱齿轮减速器
圆柱齿轮减速器
产品标牌
机电产品包装
通用技术条件
加载试验方法
通用技术条件
磨粉机的基本参数应符合表 1 的规定。表1
产品代号
3R2714
4R3216
5R4119
磨树机最大
进料粒度
3. 2磨粉机在粉磨物料密度不小于 2600 kg/m,粒度 0. 075 mm(相当于 200 目/英寸),通筛率 75%条件下的标准产量应符合表2的规定。3. 3产品代号表示方法如下：
磨环高度,cm
磨辑直径,cm
悬辊摆式
磨辊数量
如产品代号为4R3216，即4辊摆式磨粉机，其磨辊直径为320mm，磨环高度为160mm。机械电子工业部1991-07-10批准1992-07-01实施

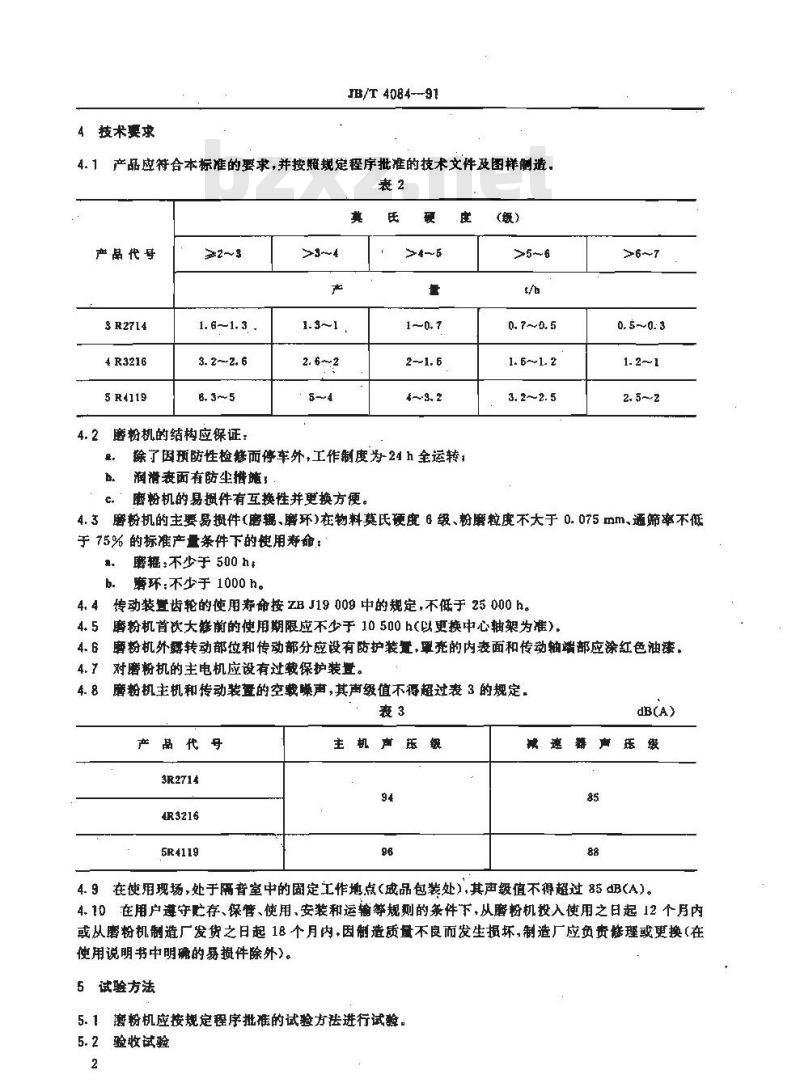

4技术要求
JB/T4084--91
4.1产品应符合本标准的要求，并按殿规定程序批准的技术文件及图样制道，表2
产品代号
SR2714
4R3216
5R4119
3. 2~2. 6
4.2磨粉机的结构应保证：
综了因预防性检修而停车外,工作制度为-24 h 全运转：润滑表面有防尘措糖；
磨粉机的易损件有互换性并更换方便。(）
1. 6~~1. 2
3. 2 2. 5
4. 3磨粉机的主要易损件(磨辐、磨环)在物料莫氏硬度 6 级、粉磨粒度不大于 0. 075 mm、通筛率不低于75%的标准产量条件下的使用寿命：典
磨：不少于500h#
磨环：不少于 1000 h。
4.4传动装置齿轮的使用寿命按ZBJ19009中的规定，不低于25000h。4.5磨粉机首次大能前的使用期限应不少于10500h(以更换中心轴架为准），4.6磨粉机外露转动部位和传动部分应设有防护装量，罩充的内表面和传动轴端部应涂红色油漆，4.7对磨粉机的主电机应设有过载保护装置。4.8磨粉机主机和传动装叠的空载噪声，其声级值不得超过表3的规定，表3
产品代号
3R2714
4R3216
5R4119
主机声医级
减速器声乐级
4.9在使用现场，处于隔音室中的固定工作地点（成品包装处）,其声级值不得超过85dB(A)。4.10在用户遵守贮存、保管、使用、安装和运输等规则的条件下，从磨粉机投入使用之日起12个月内或从磨粉机制造厂发货之日起18个月内，因制造质量不良而发生损坏，制造厂应负责修理或更换（在使用说明书中明确的易损件除外）。5试验方法
5.1离粉机应按规定程序批准的试验方法进行试验。5.2验收试验
JB/T 4084—91

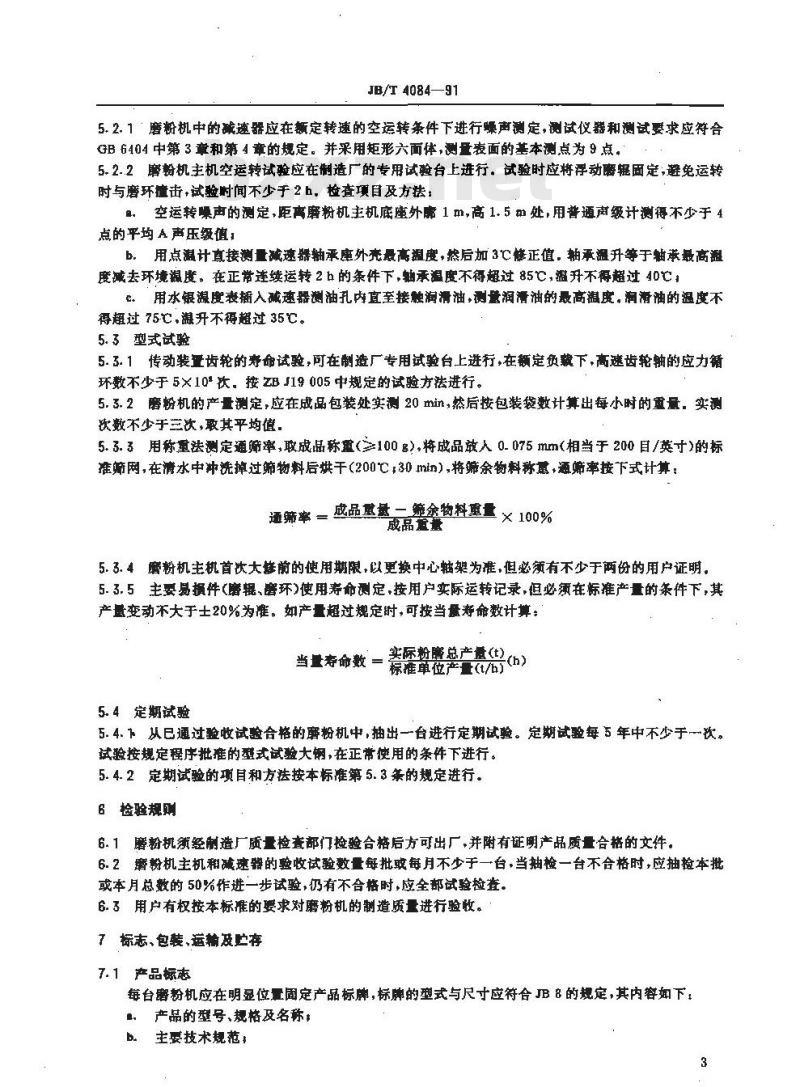

5.2.1磨粉机中的减速器应在额定转速的空运转条件下进行噪声测定，测试仪器和测试要求应符合GB 6404 中第 3章和第 4 章的规定。并采用矩形六面体,测量表面的基本测点为 9 点5.2.2磨粉机主机空运转试验应在制造厂的专用试验台上进行。试验时应将孕动磨辊固定,避免运转时与磨环撞击,试验附间不少于 2 h。检查项目及方法：。空运转噪声的测定，距离磨粉机主机底座外离1m，高1.5m处，用普通声级计测得不少于4点的平均A声压级值：
b。用点温计直接测量碱速器轴承座外亮最高温度，然后加 3C修正值，轴承温升等于轴承最高湿度减去环境摄度。在正带连续运转 2 h 的条件下,轴承温度不得超过 85 C，温升不得超过 40亡。用水银激度表插入碱速器测油孔内直至接触润滑油,测量润滑油的最高温度。润滑油的温度不得超过75℃，升不得超过35℃。5.3型式试验bzxZ.net
5. 3. 1传动装量齿轮的寿命试验,可在制造厂专用试验台上进行,在额定负获下,高速齿轮轴的应力箱环数不少于5×10次。按ZB J19 005中规定的试验方法进行。5. 3.2磨粉机的产量测定，应在成品包装处实测 20 min，然后按包装袋数计算出每小时的重量。实测次数不少于三次，取其平均值
5.3.3用称重法测定通筛率，取成品称置(≥100g),将成品放入0.075mm(相当于200目/英寸）的标准筛网,在清水中冲洗掉过筛物料后烘干(200 ℃ ;30 min),将筛余物料称重,通筛率按下式计算:通筛率 = 成品重量或品著余物料重量 × 100% 成品量量
5.3.4磨粉机主机首次大替前的使用期限，以更换中心轴架为准，但必须有不少于两份的用户证明，5.3.5主要易损件磨辑,磨环)使用寿命测定，按用户实际运转记录，但必须在标准产量的条件下，其产量变动不大于士20%为准。如产量超过规定时，可按当量寿命数计算：实际粉魔总产量(h)
当量寿命数—等
标推单位产量(t/h）
5. 4定期试验
5. 4. 下 从已通过验收试验合格的磨粉机中,抽出一台进行定期试验。定期试验每 5 年中不少于一次。试验按规定程序批准的型式试验大钢，在正常使用的条件下进行。5. 4. 2定期试验的项目和方法按本标准第 5. 3 条的规定进行。6 检验规则
6.1磨粉机须经制造厂质量检查部门捡验合格后方可出厂，并附有证明产品质量合格的文件。6.2磨粉机主机和减速器的验收试验数量每批或每月不少于一台，当抽检一台不合格时，应抽捡本批或本月总数的50%作进一步试验，仍有不合格时，应全部试验检查。6. 3用户有权按本标推的要求对磨粉机的制造质量进行验收。7标志、包装、运输及贮存
7.1产品标志
每台磨粉机应在明显位量固定产品标牌，标牌的型式与尺寸应符合JB8的规定，其内容妇下，、产品的型号、规格及名称，
主要技术规范：
制造日期
出厂编号
制造厂名称。

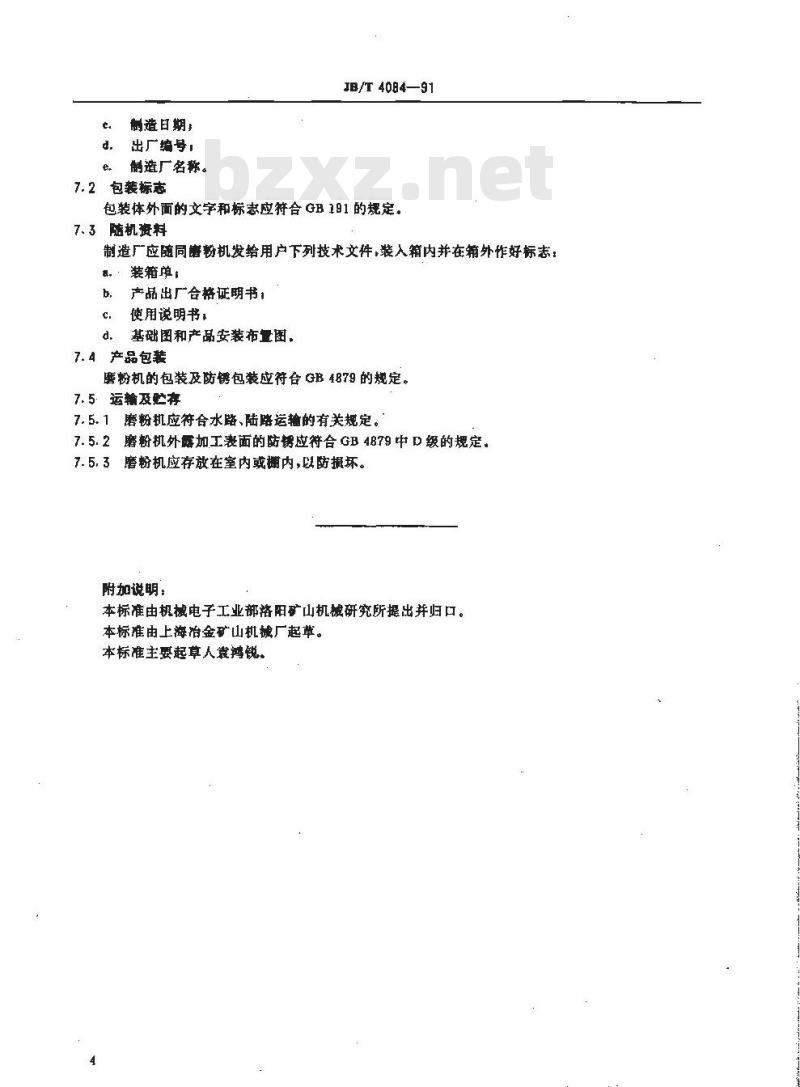

7.2包装标志
JB/T 4084—91
包装体外面的文字和标志应符合GB191的规定。7. 3随机资料
制造厂应随同磨粉机发给用户下列技术文件，装入箱内并在箱外作好标志：、装箱单
产品出厂合格证明书，
使用说明书，
基础图和产品安装布置图，
7.4产品包装
磨粉机的包装及防镌包装应符合GB4879的规定。7. 5.运输及贮存
7. 5. 1 磨粉机应符合水路、陆路运输的有关规定。7. 5. 2磨粉机外露加工表面的防锈应符合 GB 4879 中 D 级的规定。7.5.3磨粉机应存放在室内或撕内,以防摄坏。附加说明：
本标准由机械电子工业部格阳矿山机械研究所提出并归口。本标准由上海冶金矿山机械厂起草。本标准主要起草人袁鹅锐。
