【国家标准(GB)】 低温管道用无缝钢管

GB/T18984-—2003

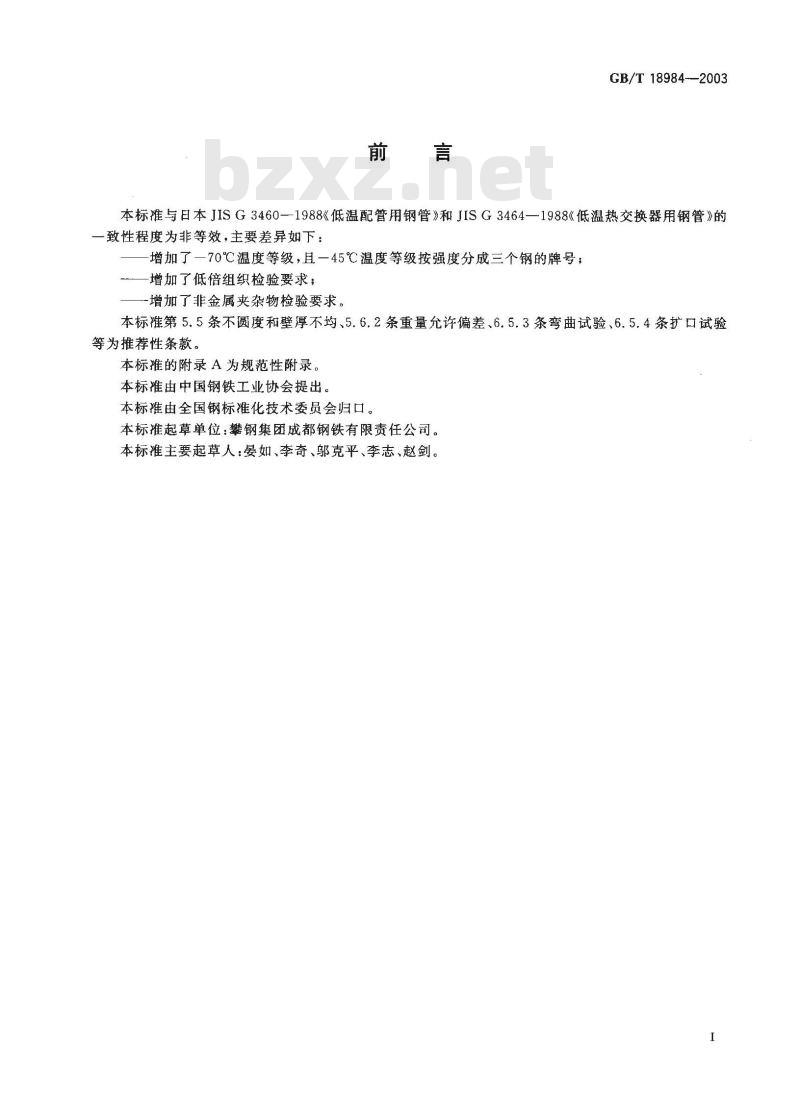

本标准与日本JISG3460-1988《低温配管用钢管》和JISG3464—1988《低温热交换器用钢管》的一致性程度为非等效，主要差异如下：—增加了一70℃温度等级，且一45℃温度等级按强度分成三个钢的牌号；增加了低倍组织检验要求；
一增加了非金属夹杂物检验要求。本标准第5.5条不圆度和壁厚不均、5.6.2条重量允许偏差、6.5.3条弯曲试验、6.5.4条扩口试验等为推荐性条款。
本标准的附录 A为规范性附录。本标准由中国钢铁工业协会提出。本标由全国钢标准化技术委员会归口。本标准起草单位：攀钢集团成都钢铁有限责任公司。本标准主要起草人：晏如、李奇、邬克平、李志、赵剑。1范围

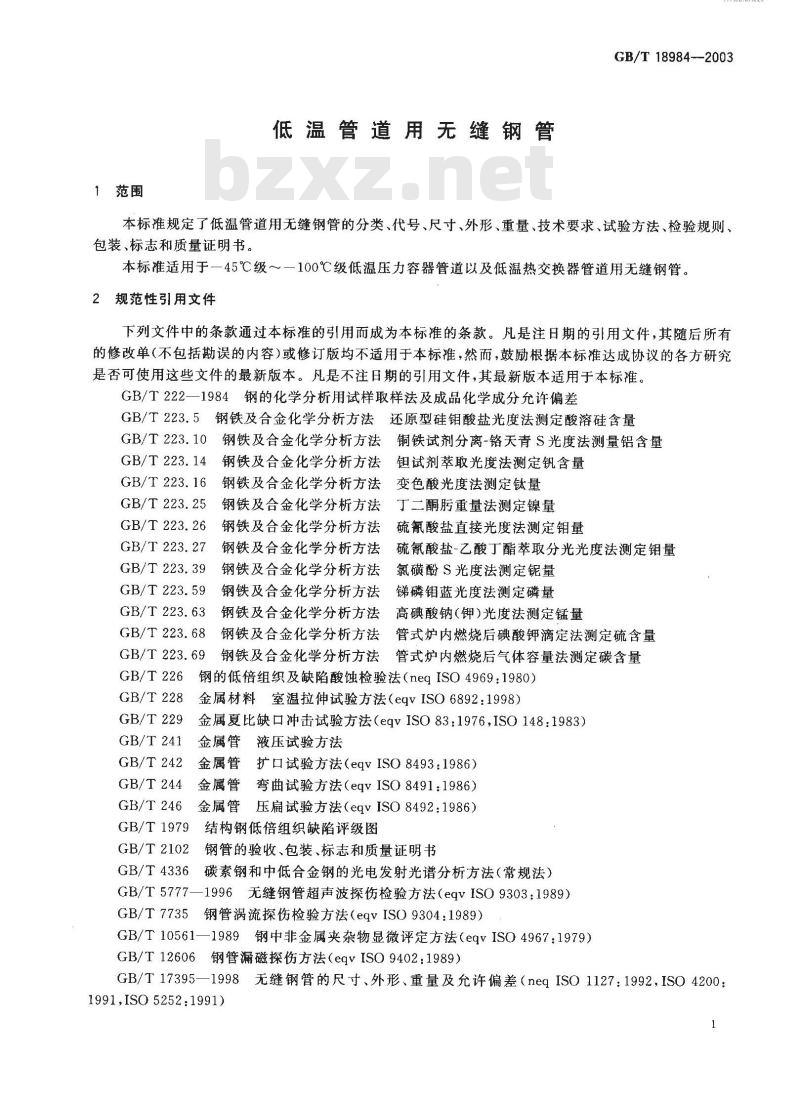

低温管道用无缝钢管
KAoNrKAea
GB/T 18984--2003
本标准规定了低温管道用无缝钢管的分类、代号、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于一45℃级～一100℃级低温压力容器管道以及低温热交换器管道用无缝钢管。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222—1984钢的化学分析用试样取样法及成品化学成分允许偏差GB/T223.5钢铁及合金化学分析方法还原型硅钼酸盐光度法测定酸溶硅含量钢铁及合金化学分析方法铜铁试剂分离-铬天青S光度法测量铝含量GB/T 223. 10
钢铁及合金化学分析方法试剂萃取光度法测定钒含量GB/T 223.14
GB/T 223. 16
去变色酸光度法测定钛量
钢铁及合金化学分析方法
GB/T 223.25
钢铁及合金化学分析方法
丁二酮重量法测定镍量
GB/T 223. 26
GB/T 223. 27
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
GB/T223.39
GB/T 223.59
GB/T 223. 63
GB/T 223. 68
GB/T 223.69
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
硫氰酸盐直接光度法测定钼量
硫氰酸盐-乙酸丁酯萃取分光光度法测定钼量氯磺酚S光度法测定锯量
锑磷钼蓝光度法测定磷量
高碘酸钠(钾)光度法测定锰量
管式炉内燃烧后碘酸钾滴定法测定硫含量管式炉内燃烧后气体容量法测定碳含量钢铁及合金化学分析方法
钢的低倍组织及缺陷酸蚀检验法（neqISO4969：1980）GB/T 226
GB/T228
GB/T229
GB/T 241
GB/T242
GB/T 244
金属材料室温拉伸试验方法（eqvISO6892：1998）金属夏比缺口冲击试验方法（eqvISO83:1976,ISO148：1983）液压试验方法
金属管
扩口试验方法（eqvISO8493：1986）金属管扌
金属管
弯曲试验方法（eqvISO8491：1986）GB/T246
金属管压扁试验方法（eqvISO8492：1986）GB/T 1979
GB/T2102
GB/T 4336
结构钢低倍组织缺陷评级图
钢管的验收、包装、标志和质量证明书碳素钢和中低合金钢的光电发射光谱分析方法（常规法）GB/T5777—1996无缝钢管超声波探伤检验方法（eqVISO9303：1989）GB/T7735钢管涡流探伤检验方法（eqvISO9304：1989）GB/T10561—1989钢中非金属夹杂物显微评定方法（eqvISO4967：1979）GB/T12606钢管漏磁探伤方法（eqvISO9402：1989）GB/T17395—1998无缝钢管的尺寸、外形、重量及允许偏差（neqISO1127：1992，ISO4200：1991,ISO 5252:1991)
GB/T18984—2003

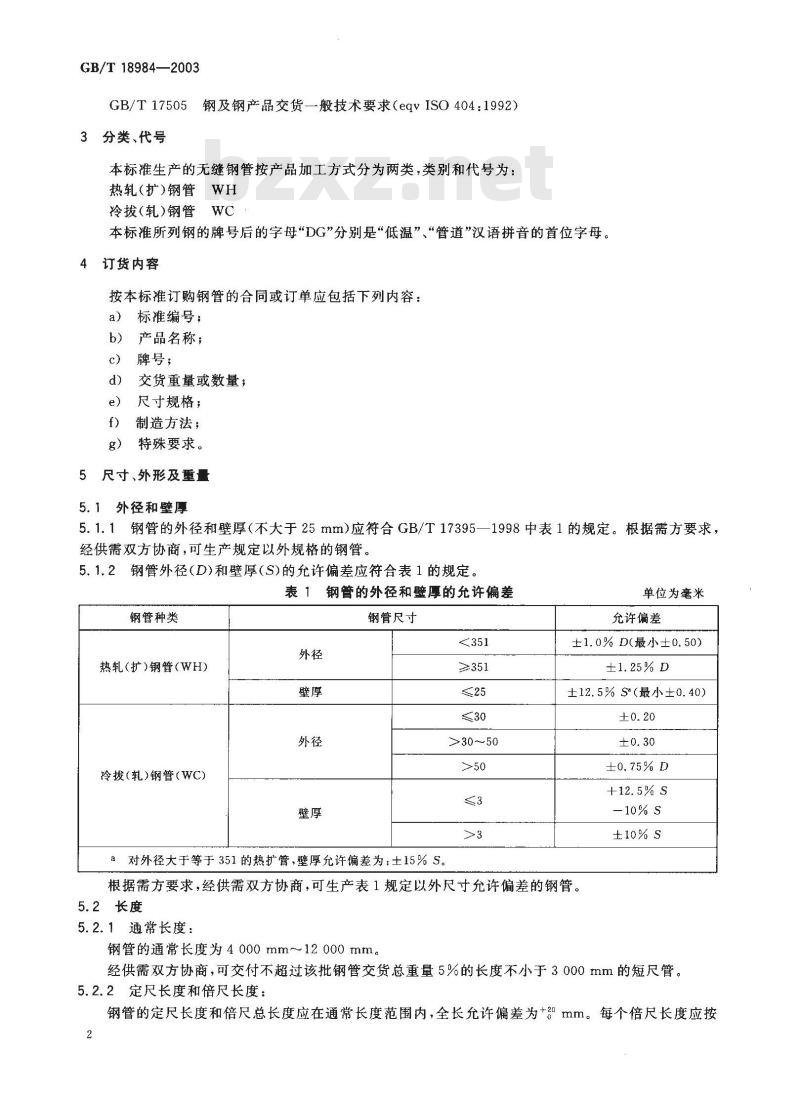

GB/T17505钢及钢产品交货—般技术要求（eqvISO404：1992）3分类、代号
本标准生产的无缝钢管按产品加工方式分为两类，类别和代号为：热轧(扩)钢管WH
冷拔(轧)钢管WC
本标准所列钢的牌号后的字母“DG”分别是“低温”“管道”汉语拼音的首位字母。4订货内容
按本标准订购钢管的合同或订单应包括下列内容：a）标准编号；
b）产品名称；
c）牌号；
交货重量或数量；
尺寸规格；
制造方法；
g）特殊要求。
5尺寸、外形及重量
5.1外径和壁厚
5.1.1钢管的外径和壁厚（不大于25mm）应符合GB/T17395一1998中表1的规定。根据需方要求，经供需双方协商，可生产规定以外规格的钢管。5.1.2钢管外径(D)和壁厚(S)的允许偏差应符合表1的规定。表1钢管的外径和壁厚的允许偏差钢管种类
热轧(扩)钢管(WH)
冷拔(轧)钢管(WC)
钢管尺寸
≥351
>30～50
a对外径大于等于351的热扩管，壁厚允许偏差为：土15%S。单位为毫米
允许偏差
±1.0%D(最小±0.50)
±1. 25% D
±12.5%S*（最小±0.40)
±0. 75% D
+12. 5% S
-10% s
±10% s
根据需方要求，经供需双方协商，可生产表1规定以外尺寸允许偏差的钢管。5.2长度
5.2.1通常长度：
钢管的通常长度为4000mm12000mm。经供需双方协商，可交付不超过该批钢管交货总重量5%的长度不小于3000mm的短尺管。5.2.2定尺长度和倍尺长度：
钢管的定尺长度和倍尺总长度应在通常长度范围内，全长允许偏差为+°mm。每个倍尺长度应按2

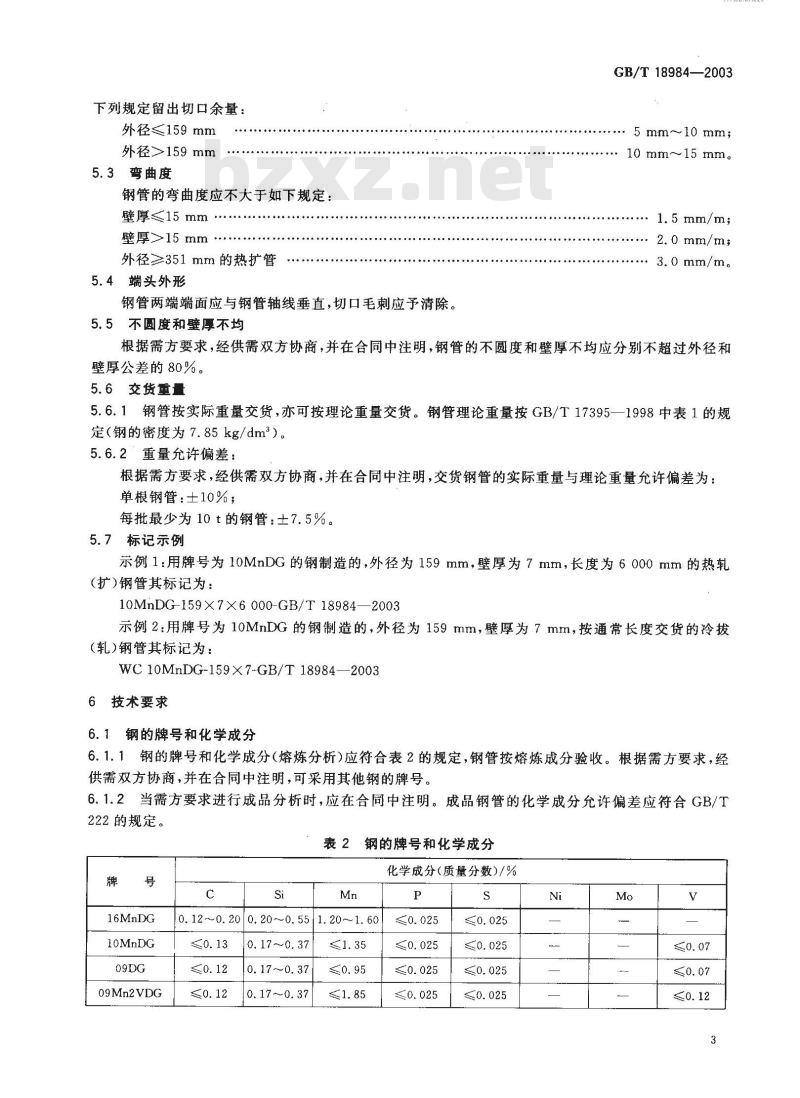

下列规定留出切口余量：
外径≤159 mm
外径>159 mm
5.3弯曲度
钢管的弯曲度应不大于如下规定：壁厚≤15 mm·
壁厚>15 mm
外径≥351mm的热扩管
5.4端头外形
钢管两端端面应与钢管轴线垂直，切口毛刺应予清除。5.5不圆度和壁厚不均
TTKAONLKA
GB/T 18984—2003
5 mm~10 mm;
10 mm~15 mm。
2.0 mm/m;
3.0 mm/m.
根据需方要求，经供需双方协商，并在合同中注明，钢管的不圆度和壁厚不均应分别不超过外径和壁厚公差的80%。
5.6交货重量
5.6.1钢管按实际重量交货，亦可按理论重量交货。钢管理论重量按GB/T17395—1998中表1的规定（钢的密度为7.85kg/dm2）。5.6.2重量允许偏差：
根据需方要求，经供需双方协商，并在合同中注明，交货钢管的实际重量与理论重量允许偏差为：单根钢管：±10%；
每批最少为10t的钢管：士7.5%。5.7标记示例
示例1：用牌号为10MnDG的钢制造的，外径为159mm，壁厚为7mm，长度为6000mm的热轧(扩)钢管其标记为：
10MnDG-159×7X6 000-GB/T 18984—2003示例2：用牌号为10MnDG的钢制造的，外径为159mm，壁厚为7mm，按通常长度交货的冷拔(轧)钢管其标记为：
WC 10MnDG-159X7-GB/T 18984—20036技术要求
6.1钢的牌号和化学成分
6.1.1钢的牌号和化学成分（熔炼分析）应符合表2的规定，钢管按熔炼成分验收。根据需方要求，经供需双方协商，并在合同中注明，可采用其他钢的牌号。6.1.2当需方要求进行成品分析时，应在合同中注明。成品钢管的化学成分允许偏差应符合GB/T222的规定。
表2钢的牌号和化学成分
16MnDG
10MnDG
09Mn2VDG
化学成分（质量分数)/%
0. 12~~0. 200. 20~~0. 55
1.20~~1.60
o.17~0.37
0. 17~0. 37
GB/T18984—2003
06Ni3 MoDG
0.17-~0.37
表2（续）
化学成分（质量分数)/%
2. 5~~3. 7
0.15~0.30
注：10MnDG和06Ni3MoDG的酸溶铝分别不小于0.015%和0.020%，但不作为交货条件；为改善钢的性能16MnDG、09DG和10MnDG 可加人 0.01%~0.05%的 Ti,09Mn2VDG 可加人 0.01%~～0.10%的 Ti或0. 015% ~0. 060%的 Nb。
6.2制造方法
钢应采用氧气转炉或电炉冶炼并加炉外精炼制造。根据需方要求，经供需双方协商，并在合同中注明，也可采用其他方法制造。
钢管应采用热轧(扩)或冷拔(轧)方法制造。6.3交货状态
钢管以正火状态交货。当终轧温度不低于相变临界温度（Ar3)可视为正火处理。6.4力学性能
6.4.1钢管的纵向力学性能应符合表3的规定，表3钢管的纵向力学性能
抗拉强度
16MnDG
10MnDG
09Mn2VDG
06Ni3MoDG
Rm/MPa
490665
≥385
≥450
≥455
下屈服强度
壁厚≤16mm
壁厚>16 mm
≥315
≥240
≥210
≥250
1号试样
断后伸长率
2号试样h
外径小于20mm的钢管，本表规定的断后伸长率值不适用，其断后伸长率值由供需双方商定。3号试样
b壁厚小于8mm的钢管，用2号试样进行拉伸试验时，壁厚每减少1 mm其断后伸长率的最小值应从本表规定最小断后伸长率中减去1.5%，并按数字修约规则修约为整数。6.4.2钢管的纵向低温冲击性能应符合表4的规定。钢管低温冲击试验采用夏比纵向（V型缺口）试样，试验温度：16MnDG、09DG和10MnDG为一45℃,09Mn2VDG为一70℃，06Ni3MoDG为一100℃。表4钢管的纵向低温冲击性能
试样尺寸/mm
10×10×55
7. 5X10 X 55
5×10×55
2.5×10×55
一组(3个)的平均值
冲击功”A/J
2 个的各自值
对不能采用2.5mtn×10mm×55mm冲击试样尺寸的钢管，冲击功由供需双方协商，6.5工艺性能
液压试验：
1个的最低值
TTKAONKA
GB/T 18984—2003
钢管应逐根进行液压试验，试验压力按式（1)计算，最大试验压力不超过10MPa。在试验压力下，稳压时间应不少于5s，钢管不得出现渗漏现象。P = 2 SR/D
式中：
一试验压力，单位为兆帕（MPa）；S
一钢管的公称壁厚，单位为毫米（mm）；D一钢管的公称外径，单位为毫米（mm)；R一一允许应力，为表3中规定下届服强度的60%，单位为兆帕（MPa）。（1)
供方可用漏磁探伤或涡流探伤代替液压试验。漏磁探伤的对比样管外表面纵向缺口槽应符合GB/T12606中的L4等级：涡流探伤的对比样管钻孔应采用GB/T7735中验收等级A。6.5.2压扁试验：
外径25mm～400mm且壁厚不大于25mm的钢管应进行压扁试验。钢管压扁后的平板间距离H按式(2)计算：
式中：
平板间距离，单位为毫米（mm）；H= (1+a)S
α+S/D
S一钢管的公称壁厚，单位为毫米(mm）；D
钢管的公称外径，单位为毫米（mm）；单位长度变形系数，为0.08。
压扁试验后，试样弯曲处外侧不得出现裂缝或裂口。6.5.3弯曲试验：
（2 )
根据需方要求，并在合同中注明，用牌号10MnDG、09Mn2VDG和06Ni3MoDG钢制造的外径小于40 mm的钢管可进行弯曲试验。
弯曲试验的弯心半径为钢管公称外径的6倍，弯曲角度为90°，弯曲后试样不得出现裂缝或裂口。6.5.4扩口试验：
根据需方要求，并在合同中注明，用牌号10MnDG、09Mn2VDG和06Ni3MoDG钢制造的壁厚不大于8 mm、外径不大于140 mm的钢管可进行扩口试验。扩口试验在室温状态下进行，顶芯锥度为30°、45°和60°中的一种。扩口试样外径的扩口率应符合表5规定，扩口后试样上不得出现裂缝或裂口。表5外径的扩口率
内径/外径
>0.6～0.8
6.6低倍组织检验
扩口率/%
用牌号09Mn2VDG和06Ni3MoDG钢制造的钢管，应进行低倍组织检验。钢管横截面酸浸试片上不得有目视可见的白点、夹杂、皮下气泡、翻皮和分层。6.7非金属夹杂物检验
用牌号09Mn2VDG和06Ni3MoDG钢制造的钢管，应进行非金属夹杂物检验。钢中非金属夹杂物检验应采用GB/T10561中A法和JK标准评级图评定，A、B、C、D各类夹杂物级别应分别不大于2.5级，按其中最严重者判定。5
GB/T18984—2003
6.8无损检验
用牌号09Mn2VDG和06Ni3MoDG钢制造的钢管应逐根进行超声波检验。冷拔（轧）钢管的对比样管外表面纵向缺口槽深度应符合GB/T5777中C8的规定，热轧（扩）钢管的对比样管外表面纵向缺口槽深度应符合GB/T5777中C10的规定。根据需方要求，经供需双方协商，并在合同中注明，牌号09Mn2VDG和06Ni3MoDG的钢管可增做其他无损检验，16MnDG、09DG和10MnDG等牌号的钢管也可增做无损检验。6.9表面质量
钢管的内外表面不得有折叠、轧折、离层、裂纹和结疤。这些缺陷应完全清除，清除处的实际壁厚不得小于壁厚允许的最小值。
凡深度不超过钢管壁厚负偏差的其他局部缺陷允许存在。7试验方法
7.1钢管尺寸和外形应采用符合精度要求的量具逐根进行测量。7.2钢管的内外表面应在充分照明条件下逐根进行目视检查。钢管的其他检验项目和试验方法应符合表6的规定。7.34
表6钢管的检验项目、试验方法和取样数量序
检验规则
检查和验收
检验项目
化学成分
拉伸试验
冲击试验
液压试验
压扁试验
弯曲试验
扩口试验
超声波探伤
涡流探伤
漏磁探伤
低倍组织检验
非金属夹杂物检验
表面质量检查
尺寸及外形检查
试验方法
GB/T 222、GB/T 223.GB/T 4336GB/T 228、附录 A
GB/T229
GB/T 241
GB/T246
GB/T244
GB/T242
GB/T 5777
GB/T 7735
GB/T 12606
GB/T226.GB/T1979
GB/T 10561
符合精度要求的量具
钢管的检查和验收由供方技术监督部门进行。8.2组批规则
取样数量
每炉（罐)取1个试样
每批在两根钢管上各取1个试样
每批在两根钢管上各取3个试样
每批在两根钢管上各取1个试样
每批在任一钢管上取1个试样
每批在两根钢管上各取1个试样
每批在两根钢管上各取1个试样
每批在两根钢管上各取1个试样
钢管按批进行检查和验收。每批钢管由同一牌号、同一炉（罐）号、同一规格和同一热处理制度（炉次)的钢管组成，每批钢管的数量不超过如下规定：外径≤76 mm,壁厚≤3 mm
外径>351 mm
400根
其他尺寸
TYKANYKACa
GB/T 18984—2003
200根
剩余钢管的根数，如不少于上述规定的50%时，则单独列为一批；少于上述规定的50%时，可并人同一牌号、同一炉(罐)号和同一规格的相邻一批中。8.3取样数量
每批钢管各项性能检验的取样数量应符合表6规定。8.4复验与判定规则
钢管的复验与判定应符合GB/T2102和GB/T17505的规定。9包装、标志和质量证明书
钢管的包装、标志和质量证明书应符合GB/T2102的规定。GB/T18984-—2003
适用范围
附录A
（规范性附录）
钢管拉伸试验取样规定
本规定适用于本标准拉伸试验取样的有关规定。A.2试样的种类
根据钢管外径和壁厚按表A。1规定制取试样。表A.1试样型号及种类
钢管尺寸/mm
外径30
30外径≤50
50<外径≤170
外径>170
壁厚>16
A.3试样的尺寸和形状
试样型号
试样种类
管段试样
弧形截面条状试样
弧形截面条状试样
弧形截面条状试样
圆形截面试样
A.3.1管段试样(1号试样)的形状和尺寸应符合图A.1的规定，试样横截面为管材截面，在装夹端放人一金属芯棒。在这时，平行部分的长度应不小于100mm。标距 L。=50 mm
图A.1管段试样的形状和尺寸
A.3.2条状试样（2号试样）的形状和尺寸应分别符合图A，2和表A.2的规定。8
试样型号
条状试样的形状
条状试样尺寸
平行部分长度
注1：试样平行部分的横截面为管材切出的弧形截面。注2：试样装夹端可在室温锤平。圆角半径
GB/T18984—2003
单位为毫米
管材壁厚
管材壁厚
管材壁厚
A.3.3钢管壁厚大于16mm时，应采用经机加工的直径为14mm的圆样（3号试样）。其试样形状和尺寸应分别符合图A.3和表A.3。Lo
试样型号
圆形试样的形状
圆形试样尺寸
平行部分长度
单位为毫米
圆角半径
GB/T18984—2003此内容来自标准下载网
A.4试样平行部分的尺寸允许偏差试样经机加工的平行部分的直径和宽度允许偏差应符合表A。4的规定。A.4.1
表A.4试样平行部分尺寸允许偏差直径（或宽度）
>16～40
充许偏差
单位为毫米
经机加工的试样，其直径和宽度在平行部分全长上应均勾，最大值和最小值之差不得超过表A.5的规定。
5试样平行部分尺寸极差
直径（或宽度）
>6～18
最大值和最小值之差
单位为毫米
