【机械行业标准(JB)】 起重机用铸造滑轮 型式、轮毂和轴承尺寸

JB/T9005.3-1999

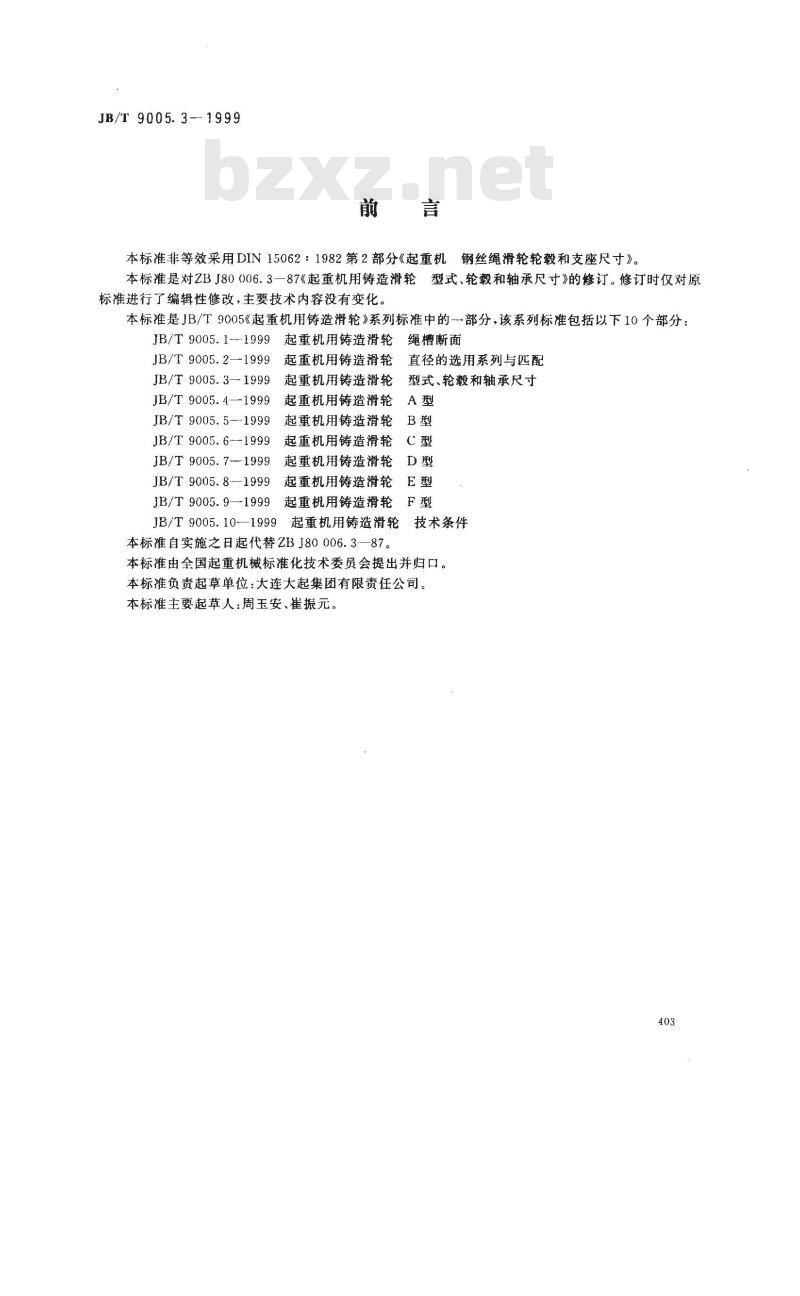

本标准非等效采用DIN15062：1982第2部分《起重机钢丝绳滑轮轮毂和支座尺寸》。本标准是对ZBJ80006.3—87《起重机用铸造滑轮型式、轮毂和轴承尺寸》的修订。修订时仅对原标准进行了编辑性修改，主要技术内容没有变化。本标准是JB/T9005《起重机用铸造滑轮》系列标准中的一部分，该系列标准包括以下10个部分：JB/T 9005.1-1999
JB/T 9005. 2—1999
JB/T 9005.3—1999
JB/T 9005. 4—1999
JB/T 9005. 5--1999
JB/T 9005.6—1999
JB/T 9005. 7-1999
JB/T 9005. 8-1999
JB/T 9005. 9—1999
JB/T 9005.10--1999
起重机用铸造滑轮
起重机用铸造滑轮下载标准就来标准下载网
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
绳槽断面
直径的选用系列与匹配
型式、轮毂和轴承尺寸
起重机用铸造滑轮
起重机用铸造滑轮
技术条件
本标准自实施之日起代替ZBJ80006.3—87。本标准由全国起重机械标准化技术委员会提出并归口。本标准负责起草单位：大连大起集团有限责任公司。本标准主要起草人：周玉安、崔振元。403

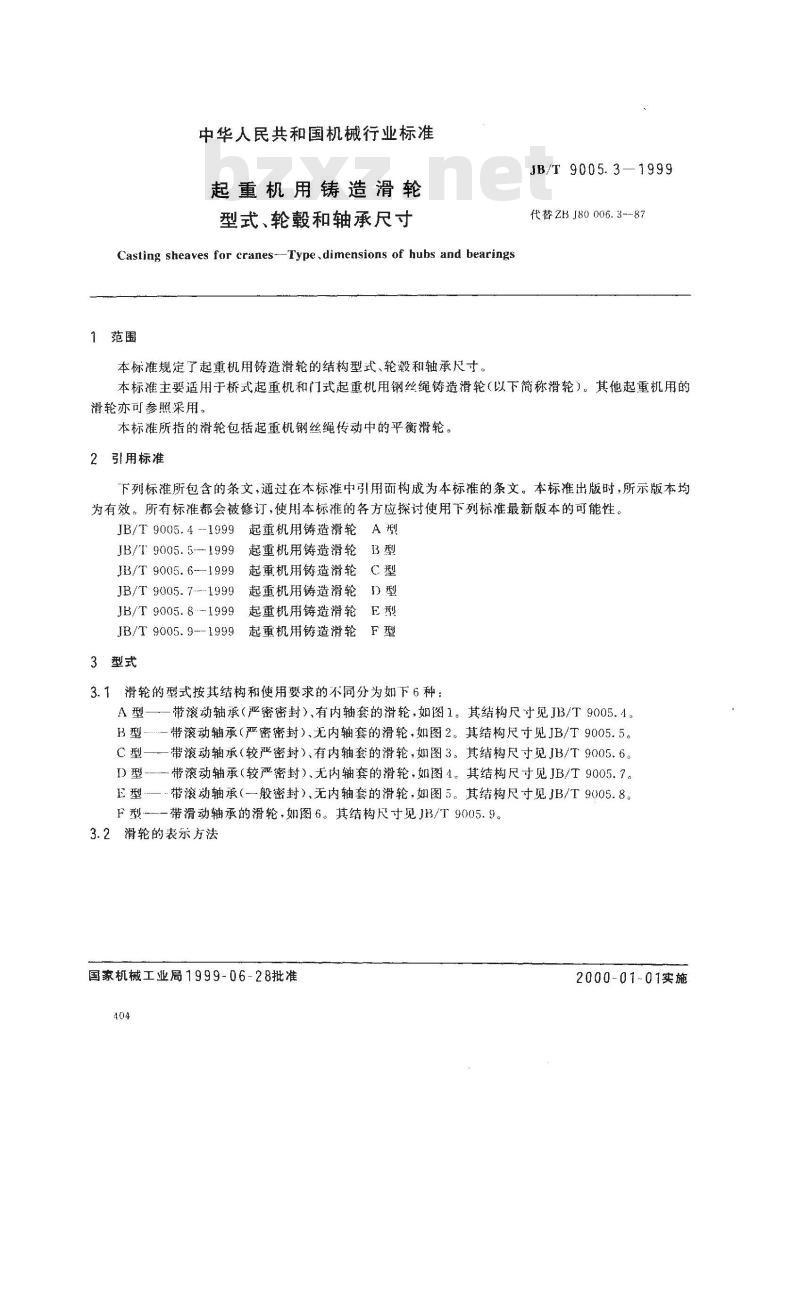

中华人民共和国机械行业标准
起重机用铸造滑轮
型式、轮毂和轴承尺寸
Casting sheaves for cranes--Type,dimensions of hubs and bearings1范围
本标准规定了起重机用铸造滑轮的结构型式、轮毂和轴承尺寸。JB/T9005.3-1999
代替ZB J80 006.3--87
本标准主要适用于桥式起重机和门式起重机用钢丝绳铸造滑轮（以下简称滑轮）。其他起重机用的滑轮亦可参照采用。
本标准所指的滑轮包括起重机钢丝绳传动中的平衡滑轮。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9005.4--1999起重机用铸造滑轮A型JB/T9005.5-1999起重机用铸造滑轮B型
JB/T9005.6-1999起重机用铸造滑轮C型JB/T9005.7---1999起重机用铸造滑轮D型
JB/T9005.8-1999起重机用铸造滑轮JB/T9005.9--1999起重机用铸造滑轮F型3型式
3.1滑轮的型式按其结构和使用要求的不同分为如下6种：A型—--带滚动轴承（严密密封）、有内轴套的滑轮，如图1。其结构尺寸见JB/T9005.4。B型—带滚动轴承（严密密封）、无内轴套的滑轮，如图2。其结构尺寸见JB/T9005.5。C型-
带滚动轴承（较严密封）、有内轴套的滑轮，如图3。其结构尺寸见JB/T9005.6。带滚动轴承（较严密封）、无内轴套的滑轮，如图4。其结构尺寸见JB/T9005.7。带滚动轴承（一般密封）、无内轴套的滑轮，如图5。其结构尺寸见JB/T9005.8。一带滑动轴承的滑轮，如图6。其结构尺寸见JB/T9005.9。F型
3.2滑轮的表示方法
国家机械工业局1999-06-28批准404
2000-01-01实施
JB/T9005.3-1999

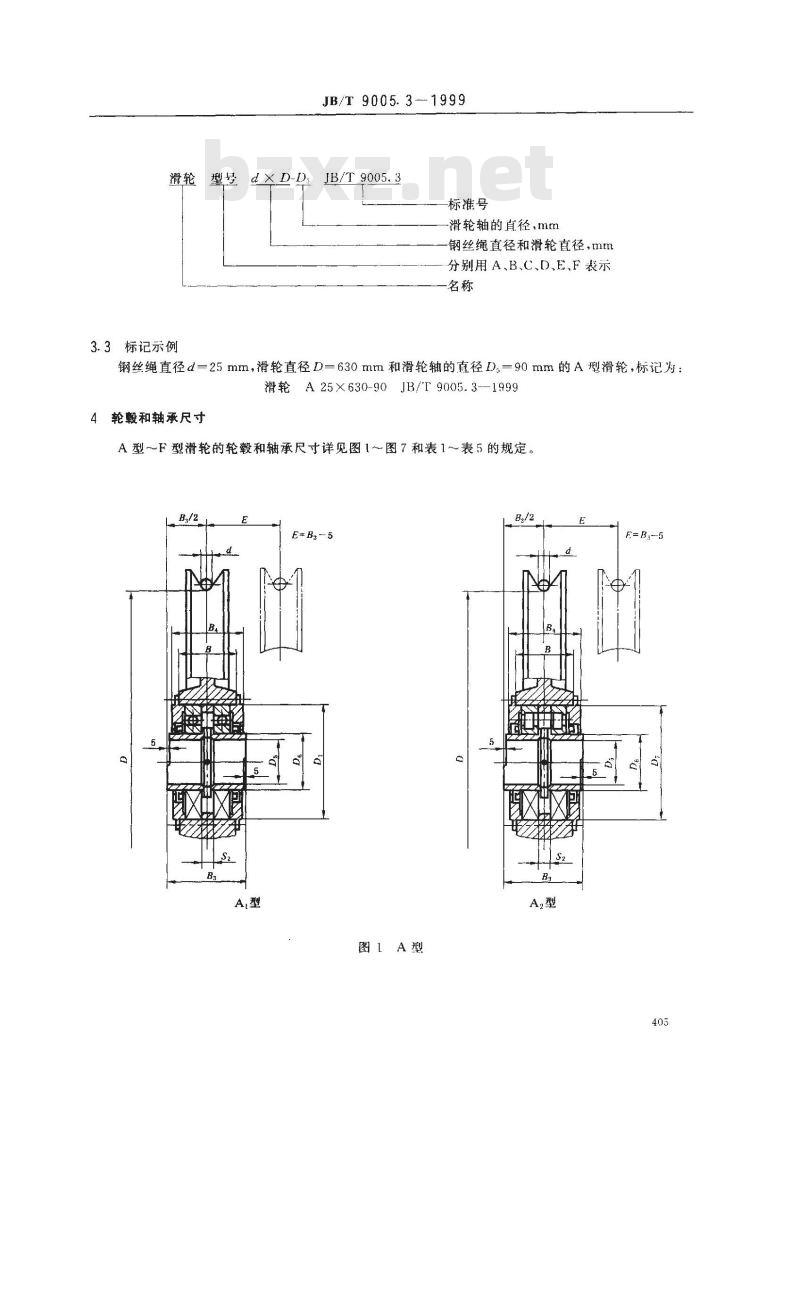

滑轮型号dXD-DJB/T9005.3
标准号
滑轮轴的直径，mm
钢丝绳直径和滑轮直径，mm
分别用A、B、C、D、E、F表示
3.3标记示例
钢丝绳直径d=25mm，滑轮直径D=630mm和滑轮轴的直径D=90mm的A型滑轮，标记为：滑轮A25X630-90JB/T9005.3--19994轮毂和轴承尺寸
A型～F型滑轮的轮毂和轴承尺寸详见图1～图7和表1～表5的规定。4-
图A型
注：B—2B;-5。
JB/T9005.3-- 1999

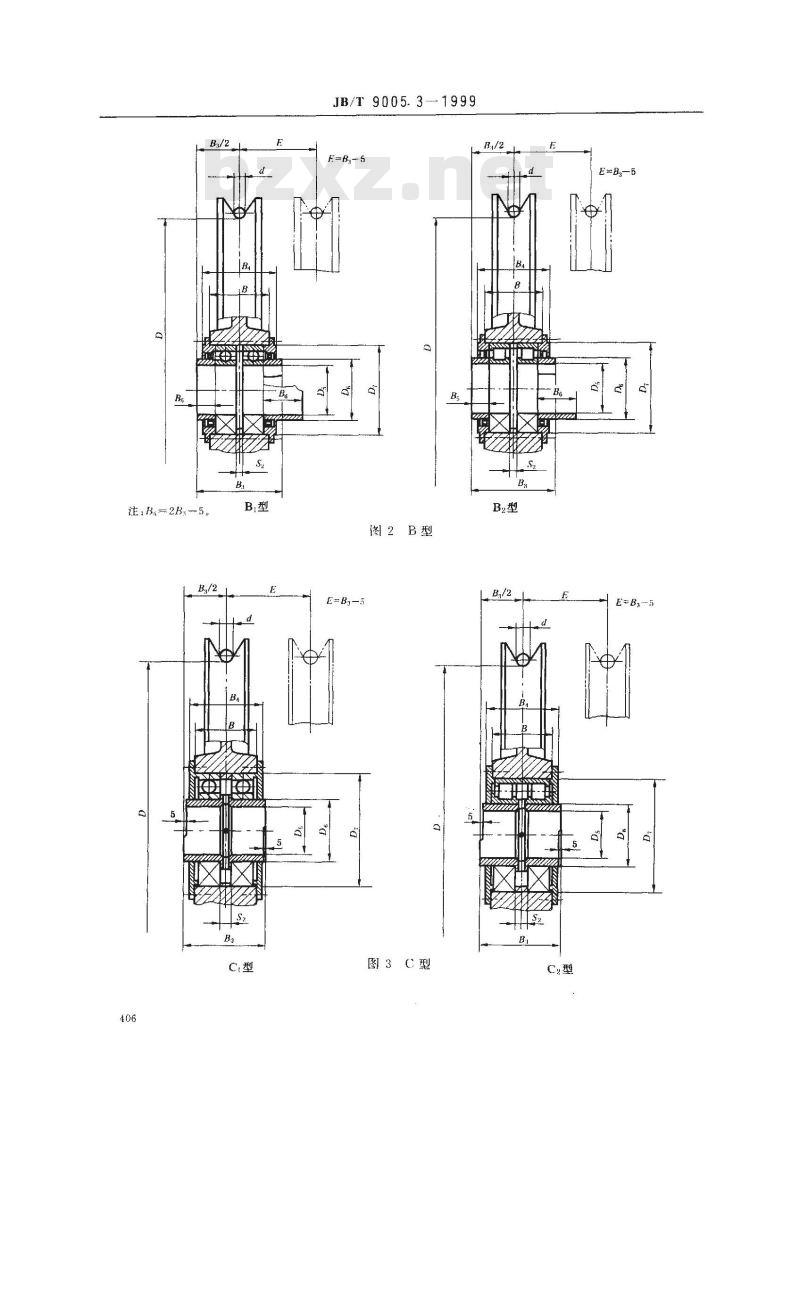

图2B型
E-B3—5
图3型
JB/T9005.3—1999

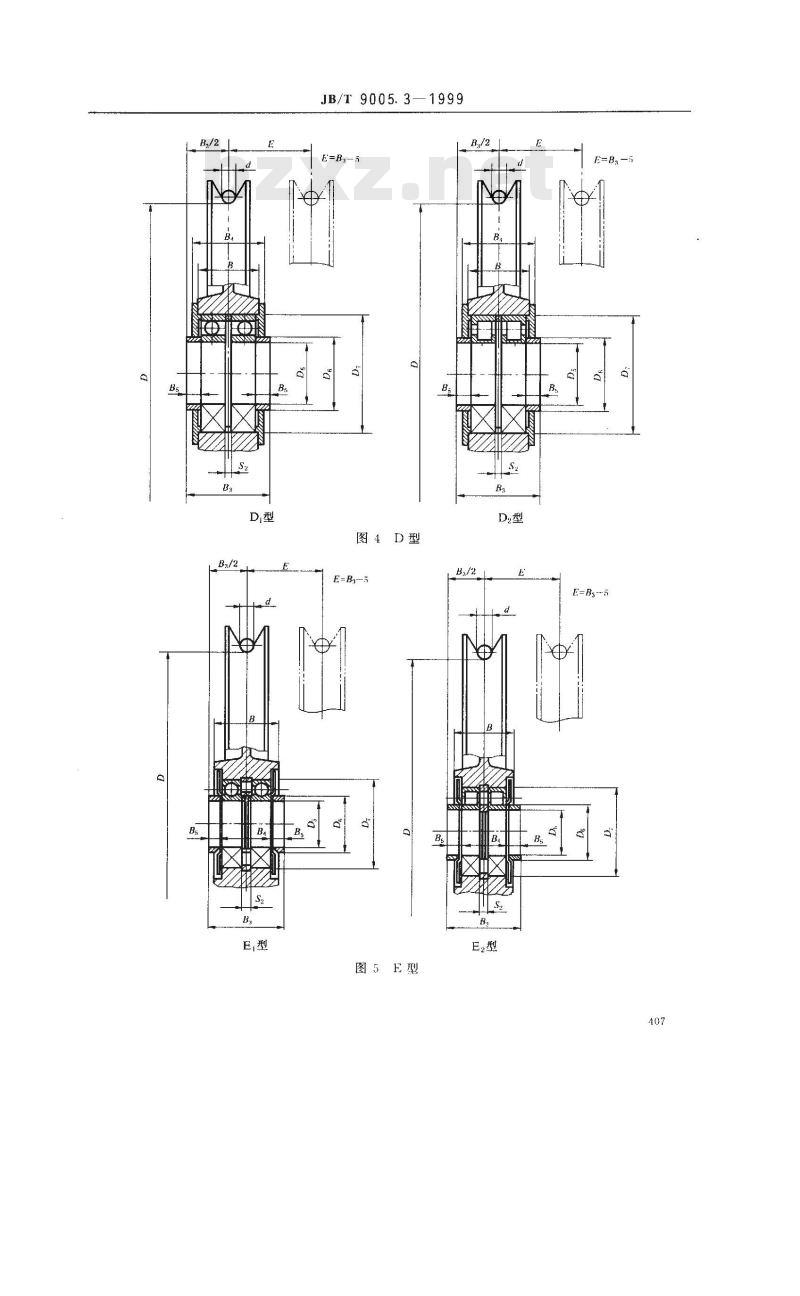

图４D型
图５Ｅ型
JB/T 9005.3--1999
图6F型
注：对于A型～D型以及F型滑轮的B：尺寸不给间隙。但为了能安装、在连接结构中每侧的轴向间隙至少规定1 mm。
A、B型
C、D型
JB/T9005.3-
JB/T9005.3—1999
-5-6-8-4
3—4—
JB/T9005.3.-1999
表 3轴承尺寸
滚动轴承代号
JB/T 9005.3--1999
轮毂尺寸
参考尺
JB/T9005.3--1999
表5轮毂尺寸
基本尺寸
