【国家标准(GB)】 聚物多孔弹性材料 压缩应力应变特性的测定 第2部分: 高密度材料

GB/T18942.2—2003

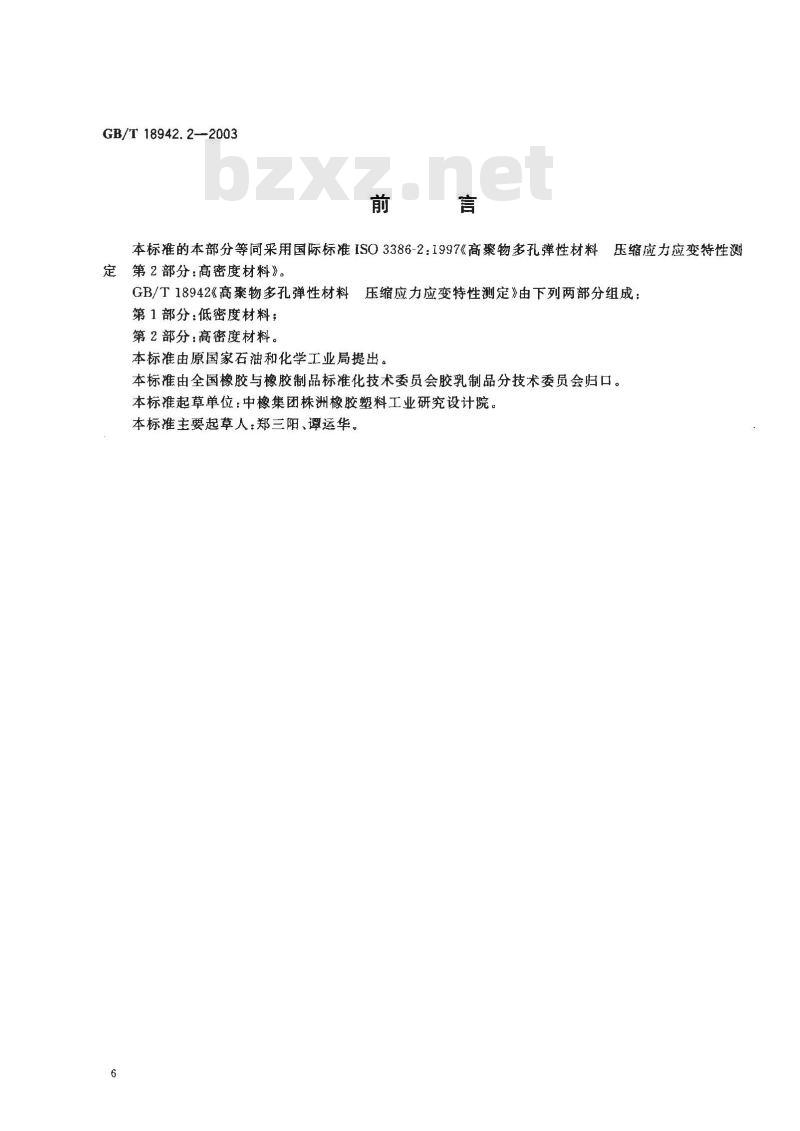

压缩应力应变特性测
本标准的本部分等同采用国际标准IS03386-2：1997《高聚物多孔弹性材料定
第2部分：高密度材料》。
GB/T18942《高聚物多孔弹性材料第1部分：低密度材料；
第2部分：高密度材料。
压缩应力应变特性测定》由下列两部分组成：本标准由原国家石油和化学工业局提出。本标准由全国橡胶与橡胶制品标准化技术委员会胶乳制品分技术委员会归口。本标准起草单位：中橡集团株洲橡胶塑料工业研究设计院。本标雄主要起草人：郑三阳、谭运华、GB/T18942.2—2003

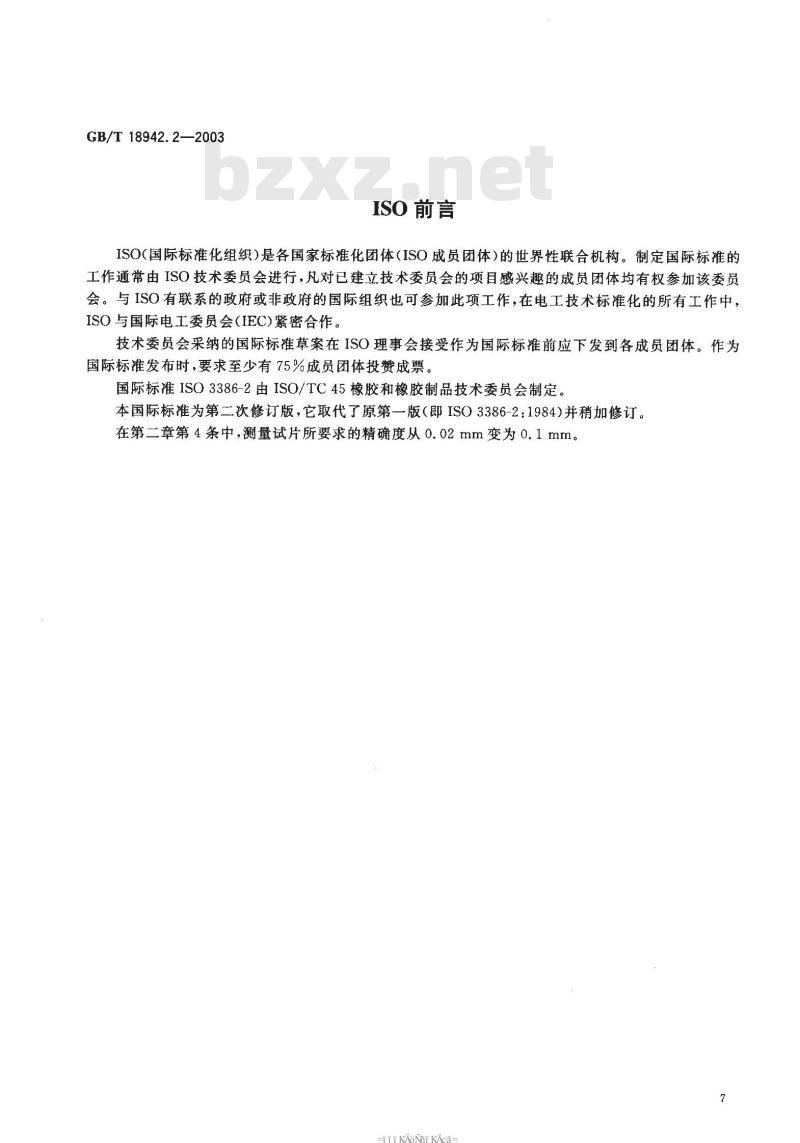

ISO前言
ISO(国际标准化组织)是各国家标准化团体(ISO成员团体)的世界性联合机构。制定国际标准的工作通常由ISO技术委员会进行，凡对已建立技术委员会的项目感兴趣的成员团体均有权参加该委员会。与ISO有联系的政府或非政府的国际组织也可参加此项工作，在电工技术标准化的所有工作中，ISO与国际电工委员会（IEC)紧密合作。技术委员会采纳的国际标准草案在ISO理事会接受作为国际标准前应下发到各成员团体。作为国际标准发布时，要求至少有75%成员团体投赞成票。国际标准ISO3386-2由ISO/TC45橡胶和橡胶制品技术委员会制定。本国际标准为第二次修订版，它取代了原第一版（即ISO3386-2：1984)并稍加修订。在第二章第4条中，测量试片所要求的精确度从0.02mm变为0.1mm。iKAoNrKAca

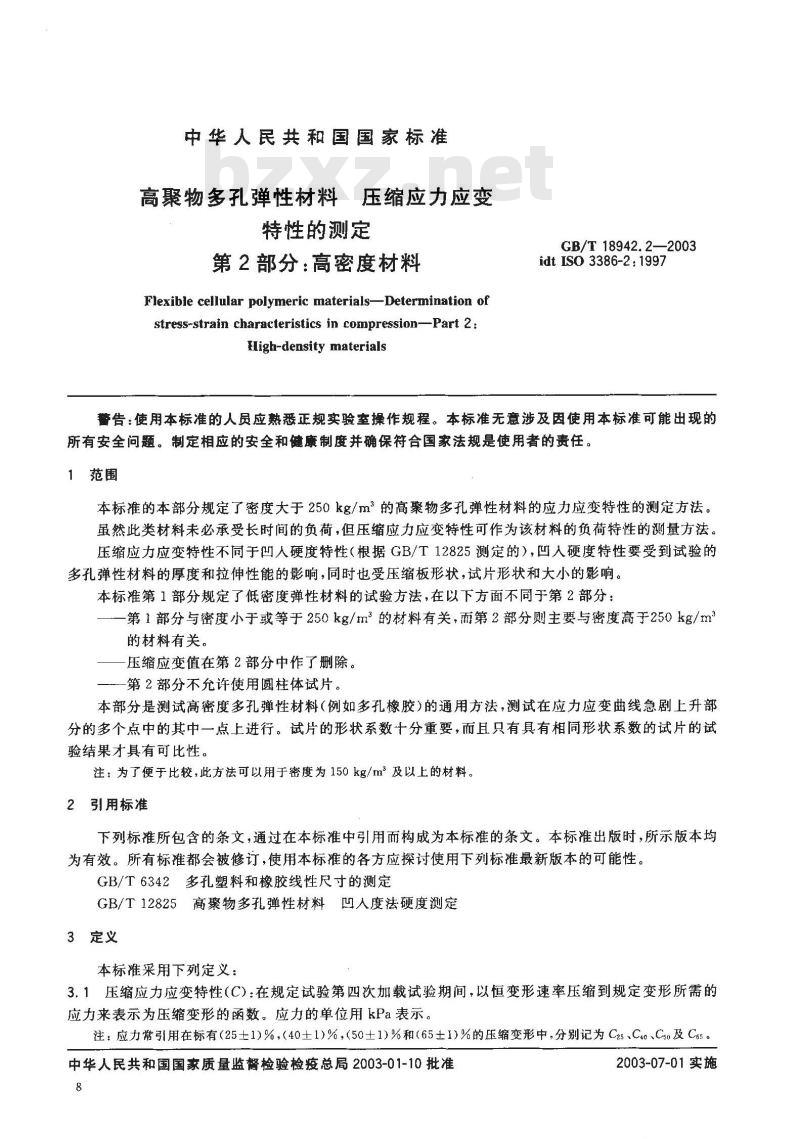

中华人民共和国国家标准免费标准bzxz.net
高聚物多孔弹性材料压缩应力应变特性的测定
第2部分：高密度材料
Flexible cellular polymeric materials-Determination ofstress-strain characteristics in compression—Part 2 :High-density materials
GB/T 18942.2—2003
idt ISO 3386-2: 1997
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。1范围
本标准的本部分规定了密度大于250kg/m的高聚物多孔弹性材料的应力应变特性的测定方法。虽然此类材料未必承受长时间的负荷，但压缩应力应变特性可作为该材料的负荷特性的测量方法。压缩应力应变特性不同于凹人硬度特性（根据GB/T12825测定的），凹人硬度特性要受到试验的多孔弹性材料的厚度和拉伸性能的影响，同时也受压缩板形状，试片形状和大小的影响。本标准第1部分规定了低密度弹性材料的试验方法，在以下方面不同于第2部分：第1部分与密度小于或等于250kg/m2的材料有关，而第2部分则主要与密度高于250kg/m3的材料有关。
压缩应变值在第2部分中作了删除。第2部分不允许使用圆柱体试片。本部分是测试高密度多孔弹性材料（例如多孔橡胶）的通用方法，测试在应力应变曲线急剧上升部分的多个点中的其中一点上进行。试片的形状系数十分重要，而且只有具有相同形状系数的试片的试验结果才具有可比性。
注：为了便于比较，此方法可以用于密度为150kg/m及以上的材料。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6342多孔塑料和橡胶线性尺寸的测定GB/T12825高聚物多孔弹性材料凹人度法硬度测定3定义
本标准采用下列定义：
3.1压缩应力应变特性(C)：在规定试验第四次加载试验期间，以恒变形速率压缩到规定变形所需的应力来表示为压缩变形的函数。应力的单位用kPa表示。注：应力常引用在标有（25土1)%，(40土1)%，(50±1)%和（65±1)%的压缩变形中，分别记为C25、C40、Cso及C65。中华人民共和国国家质量监督检验检疫总局2003-01-10批准8
2003-07-01实施
GB/T18942.2—2003

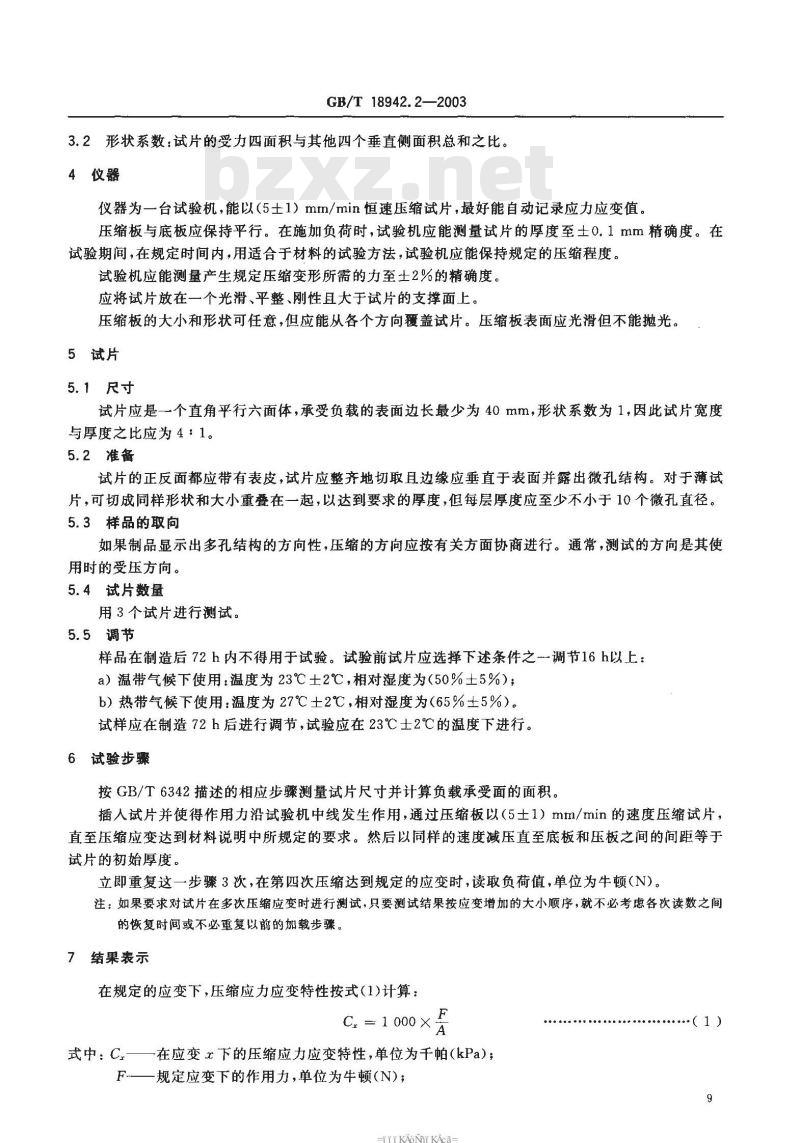

3.2形状系数：试片的受力四面积与其他四个垂直侧面积总和之比。4仪器
仪器为一台试验机，能以（5士1）mm/min恒速压缩试片，最好能自动记录应力应变值。压缩板与底板应保持平行。在施加负荷时，试验机应能测量试片的厚度至土0.1mm精确度。在试验期间，在规定时间内，用适合于材料的试验方法，试验机应能保持规定的压缩程度。试验机应能测量产生规定压缩变形所需的力至士2%的精确度。应将试片放在一个光滑、平整、刚性且大于试片的支撑面上。压缩板的大小和形状可任意，但应能从各个方向覆盖试片。压缩板表面应光滑但不能抛光。5试片
5.1尺寸　
试片应是一个直角平行六面体，承受负载的表面边长最少为40mm，形状系数为1，因此试片宽度与厚度之比应为4：1。
5.2准备
试片的正反面都应带有表皮，试片应整齐地切取且边缘应垂直于表面并露出微孔结构。对于薄试片，可切成同样形状和大小重叠在一起，以达到要求的厚度，但每层厚度应至少不小于10个微孔直径。5.3样品的取向
如果制品显示出多孔结构的方向性，压缩的方向应按有关方面协商进行。通常，测试的方向是其使用时的受压方向。
5.4试片数量
用3个试片进行测试。
5.5调节
样品在制造后72h内不得用于试验。试验前试片应选择下述条件之一调节16h以上：a）温带气候下使用：温度为23℃土2℃，相对湿度为（50%土5%）；b）热带气候下使用：温度为27℃土2℃，相对湿度为（65%±5%）。试样应在制造72h后进行调节，试验应在23℃士2℃的温度下进行。6试验步骤
按GB/T6342描述的相应步骤测量试片尺寸并计算负载承受面的面积。插人试片并使得作用力沿试验机中线发生作用，通过压缩板以（5士1）mm/min的速度压缩试片，直至压缩应变达到材料说明中所规定的要求。然后以同样的速度减压直至底板和压板之间的间距等于试片的初始厚度。
立即重复这一步骤3次，在第四次压缩达到规定的应变时，读取负荷值，单位为牛顿（N）。注：如果要求对试片在多次压缩应变时进行测试，只要测试结果按应变增加的大小顺序，就不必考虑各次读数之间的恢复时间或不必重复以前的加载步骤。7结果表示
在规定的应变下,压缩应力应变特性按式(1)计算：C =1000×A
式中：Cr一在应变下的压缩应力应变特性，单位为千帕(kPa)；F一规定应变下的作用力，单位为牛顿(N);KAONKAca

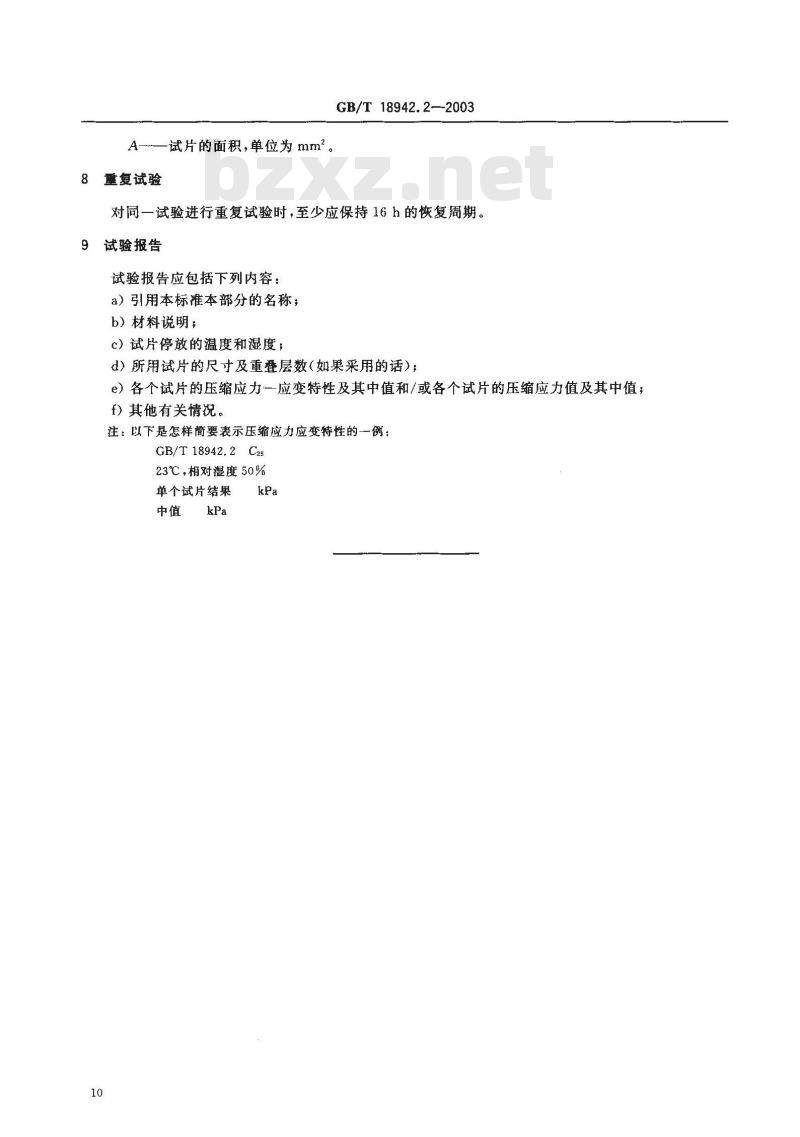

A-一试片的面积,单位为 mm2
重复试验
GB/T 18942.2—2003
对同一试验进行重复试验时，至少应保持16h的恢复周期。试验报告
试验报告应包括下列内容：
a）引用本标准本部分的名称；
b）材料说明；
c）试片停放的温度和湿度；
d）所用试片的尺寸及重叠层数(如果采用的话）；e）各个试片的压缩应力一应变特性及其中值和/或各个试片的压缩应力值及其中值；f）其他有关情况。
注：以下是怎样简要表示压缩应力应变特性的一例；GB/T 18942. 2
23℃,相对湿度50%
单个试片结果
