【国家标准(GB)】 高聚物多孔弹性材料 压缩应力应变特性的测定 第1部分: 低密度材料

GB/T18942,1—2D03
本标准的木部分等同采用国际标难19)3386-1，296商聚物多孔弹性材料压缩应力应变特性列第1部分，低密度村料，
GB/T18942高率物象孔弹性材料
第：部分，循密型材料：
第2部分：高密度材料。
压缩应力度变特性测定由下列两部分组成：本杯准山协国家不油和化学工业商挺出。本标准币全国快政与梁胶制品标准化技术委员会胶乳制品分技术委品会山几。本标准起单单位，中梦集闭保册橡胶塑料工业研究设计院。本标准主要起草人，郑三阳，谭运华。GI/T16942.12003
ISO前言
SO（国际标准化维纺>是各国家标准化团体IS心成量团体)的齿界性联合机构：制定国乐标准的工作通首中IS）技术要品会进行-凡对已建立技术委风会的项用感兴的成员团体均有权参加该委员会，与1S有联系的收府或非政府的国际组也可象站此现工作，在电工技术杯准化的所有工作中，TSC与国际电工委员会（EC)宾密合作技术卖也会采纳的区示标准革案在心理事会按受作为国际标准前应下发到各成员团体：作为国际标准发布、是求至少有75乐成负闭体投费减票，围际标准[S33861出IS31C45腔和丧胶制品技术委成会制定。本回际标准为第二秋修计版它取代了原第即S心3861，175)并精加修订.使用者应注意随时进行悔订的国际标准。除非另有说明，在此所沙及对的其他任何区际标准均指故新版本，
KoNerKAa

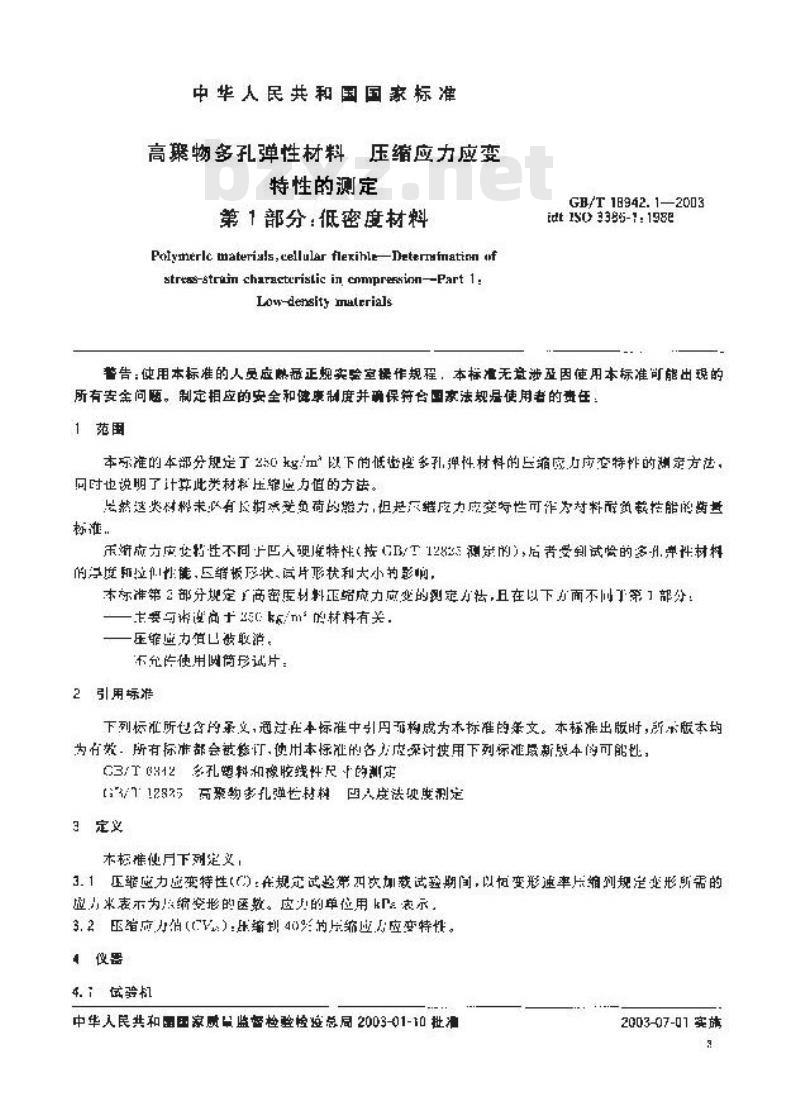

中华人民共和国国家标准
高无物多孔弹性材料
压缩应力应变
特性的测定
第1部分：低密度材料
Polymerlc materials,cellular flekihleDetermafmatinn afstreas-struin characterislic in compressinn-Part 1 :Low-density muterials
GB/T18942.1——2003
idt 150 3386-1:198e
警告：使用本标准的人员应熟悉正规实验室操作规程，本标准无意涉盈因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符国家法规是使用老的责任：1范围
本标准的本部分规定了心血以下的低密险多引弹性材料的正缩底应变特性的谢定方法，同时也说明了计算此类材程压靠应力值的方法。总然这失材科未必有长期碳受鱼荷的您力，是反继度力度变等性可作为材料耐实教性能的齿基准，
乐渐成方座特性不问上凹人特性（技们B/T12测定的），后者受判试偿的多H.单型材料的导度和位性能，区绪板序状、片形状利大小影响，本标准第2部分现定广高密质划料正络应力应变的刚定力法，且在以下力面不间丁第部分：主要与游连高十/m的材料有关.
压应力有山被取消。
不允片使用因筒形试片：
2引用标准
下列标准所含的录文，通过在本标准中引月而构成为术标准的条文。本标准出版时，所未版本均为有效。所有标准都会被参订使用本标准的各力虚深讨使用下列标准股新脱本的可能比，3/6812多孔塑料和像胶线性尺下的制定3/712825高聚物多孔弹忙封料四人度法硬度利定3定义
木松准使月下列定义，
3.1压维应力盛变特性(()：在规定试趋第四次加获试验期间，以恒变形速率片缩刻规定变形所需的应来表示为缩变形的医数。应的单位用kP表示，3.2压缩应力消（门V）：乐缩划40%的缩应5应变特性。器
4.1验权
中华人民共和国国家质出监整检验检险总同2003-01-10批准2003-07-01实施
GB/T18942.1—2003

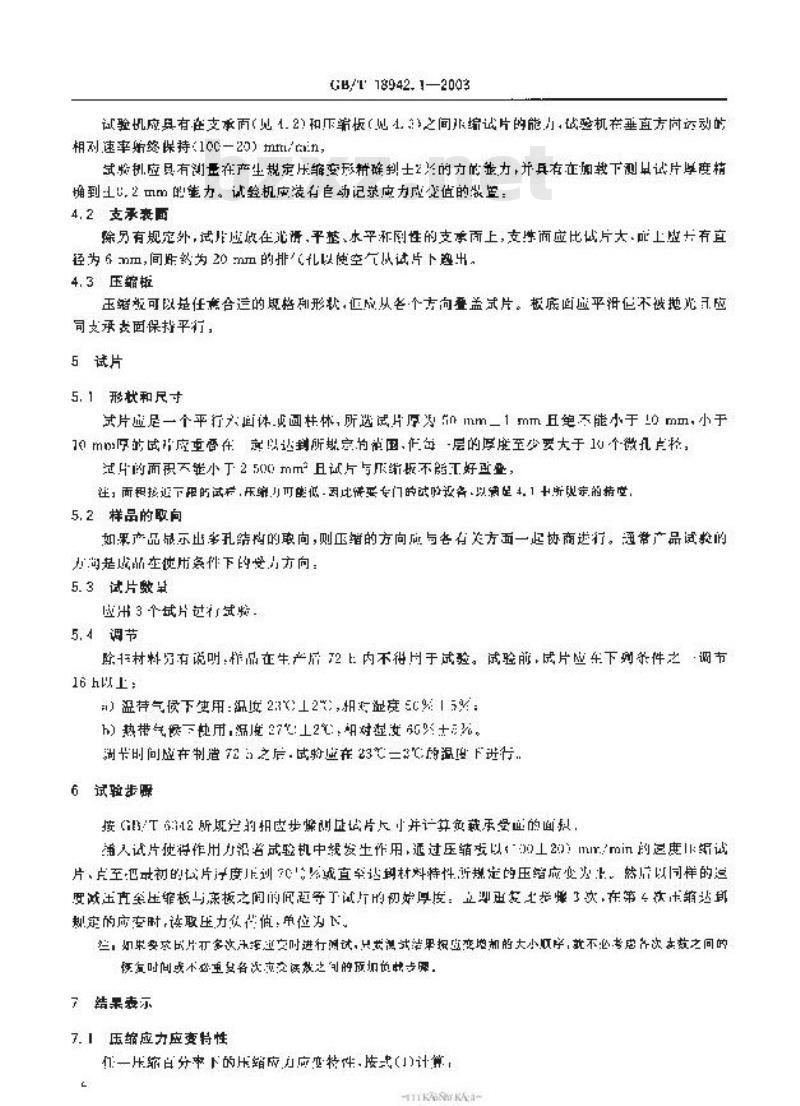

试验机应具有在支承面（见1.2)和下板（4.3之间非综试片的能小，战验机在垂直方向还动的相列速率乐终保持<10c一20）m/ain，式将机应具有测量在产尘规定压缩变形精确到士2的方的步力，并其有在载下测早试片厚度相确到土U，m的差力。试验机座装有自动记常应力成定值的暨：4.2支承表面
除另有规定外，试作虚放在光请，平整、水平和刚性的支事而上，支呼而应比试片大·上虚士有直径为6mm，间归为20mm的排礼以使空气以试片下避出。4.3压缩板
玉猫板可以是任意合适的现格和形款，近成以名·个方向叠益式片。板底面蓝平他不被抛光应司支承表画保持平行：
5试片
5.1形状和尺寸
式片应足一个平行六面体.面柱怀，所选试片厚为mm1mm丑绝不能小于10mm，小于10mm厚的成于应重受在款以让到所期室为尚国，忙每层的厚度至少要大于10个微点格，试比的而积不继小于250mm且试片与尺缩板不能工好重叠，注，面银按近下限的试求，乐确小可能低因比候采专门的试设备·以调是4.1十所民定的猜空5.2样品的取向
如果产品品示出多孔结构的取向，则正错的方向应与名有关方面一起协商选行。通带产品试教的间是成品在使用条件下的受小方向5. 3试片数量
应带3个试片过式临。
5.4调节
除村料巧有说叫：样品在生产后72上内不得月于试验。试验前，成片应车下列杀件之调节16h以上：
温节气侵下使用：识度23%2%，相显度5C%15：h）热带气候下快用，源使27：上2心，期对差%+%。尚卡时回做在道之后，试购座在三退理下进行，6试验步瞬
接T2所既完的相皮步炼则正试片尺小并计算负载承受也的面，通入试片使得作用力沿咨或验机中线发生作用，通过压殖我以，0工20）mmr，min的退度组试片，点至巴或初的成片序度划7或直率达到材料特性所规定的压缩应变为。然后以同样的运要成压直类压靠板与来板之间的问起等于试片的初始厚度：立即再复北报账3次，在第孩卡箱达斯规实的质要附，读取压力货信值：单位为、兰，如来要求以片打多效海过时进行测试，只获测式满果按应变增加的大小序，就不心专虑各次去效之间的该复时间或术必重各次京疫医效之列的质加负情专，7结果表示
7.1压缩应力应变特性

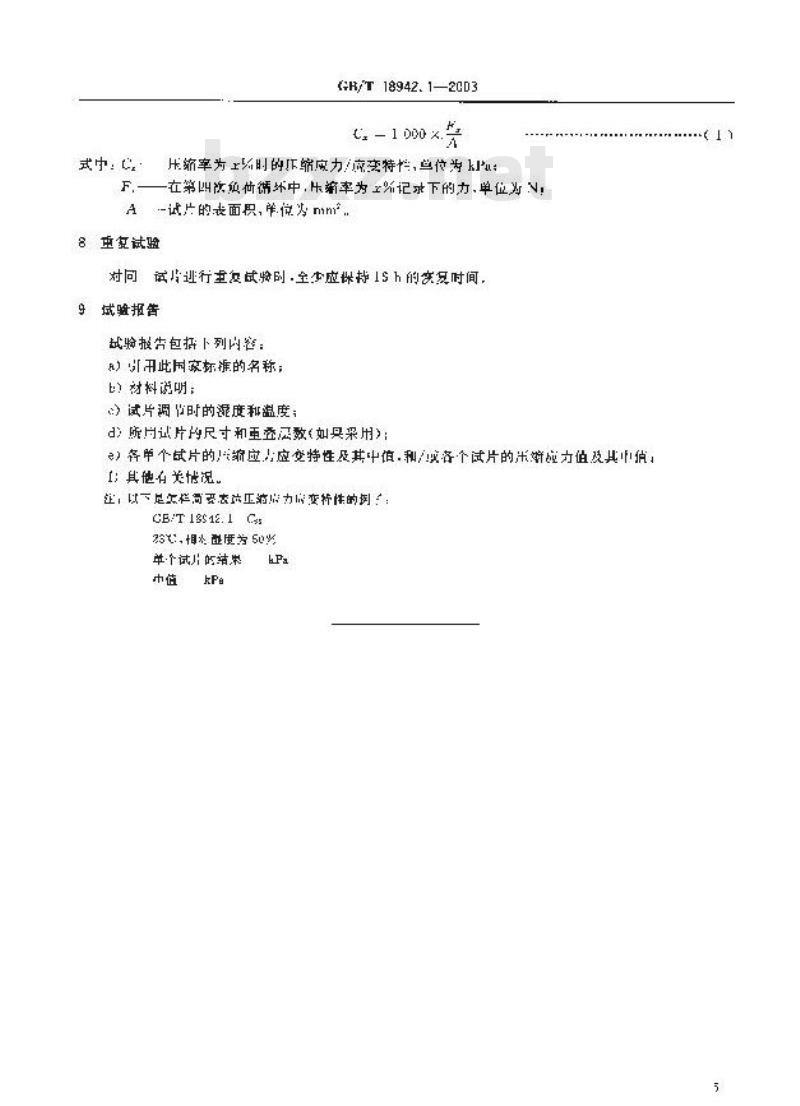

们一压缩百分本下的压缩应力应变特件，接式（)计算nKoSar KAa
式宁：
R/T 18942.1—20D3
缩率为时的[缩底力/流变特性，位为u在第四咨负外中，确率为%记求下的力，单位为N：A-试片的表面积，单说次mm.wwW.bzxz.Net
8重复试验
对同：试片逆行重名试将时·室少应保持1Sh的实复时间，9试验报告
或验报告包拆下列内容：
用此国家标准的名称；
b！材料说明；
试片调化时的混度和温度；
d）所片让片的尺寸和五叠层数（如具果用）：2）各单个试片的缩应力应变特性及其中值和/成各个试片的来渐应力值及其心值，[：其他有关情况。
证，以一是年栏可要志共正消后力后变行性的均CE/TISS12.1 Gs
单个试儿的洁果
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
