【国家标准(GB)】 土工合成材料 塑料三维土工网垫

GB/T18744--2002

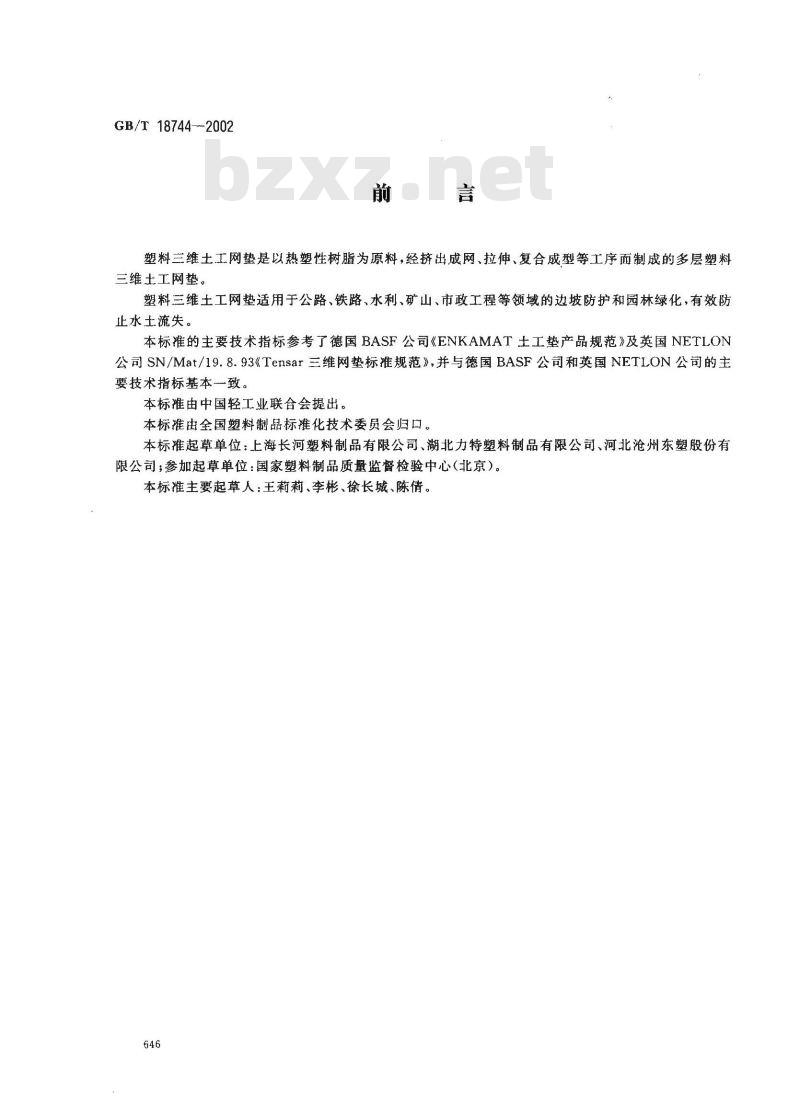

塑料三维土工网垫是以热塑性树脂为原料，经挤出成网、拉伸、复合成型等工序而制成的多层塑料三维土工网垫。
塑料三维土工网垫适用于公路、铁路、水利、矿山、市政工程等领域的边坡防护和园林绿化，有效防止水土流失。
本标准的主要技术指标参考了德国BASF公司《ENKAMAT土工垫产品规范》及英国NETLON公司SN/Mat/19.8.93《Tensar三维网垫标准规范》，并与德国BASF公司和英国NETLON公司的主要技术指标基本致。
本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：上海长河塑料制品有限公司、湖北力特塑料制品有限公司、河北沧州东塑股份有限公司；参加起草单位：国家塑料制品质量监督检验中心（北京）。本标准主要起草人：王莉莉、李彬、徐长城、陈倩。646

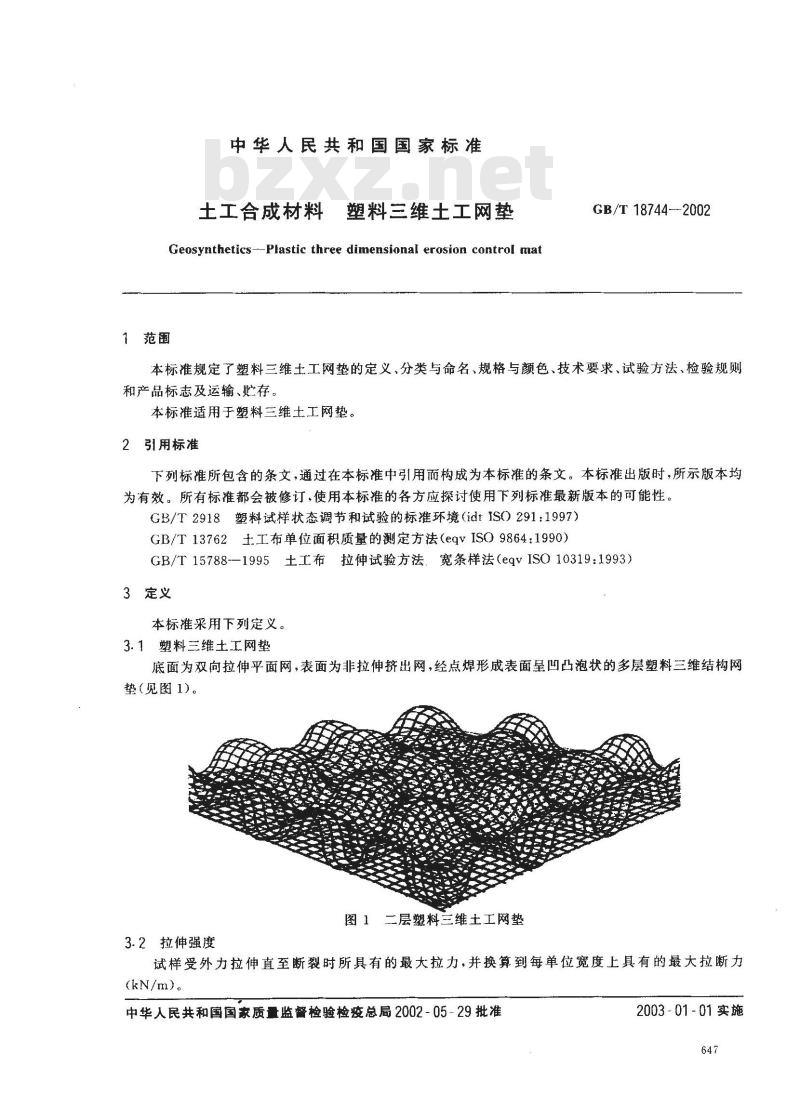

中华人民共和国国家标准
土工合成材料望
塑料兰三维土工网垫
Geosynthetics -Plastic three dimensional erosion control mat1范围
GB/T18744--2002
本标准规定了塑料三维土工网垫的定义、分类与命名、规格与颜色、技术要求、试验方法、检验规则和产品标志及运输、贮存。
本标准适用于塑料三维土工网垫。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918塑料试样状态调节和试验的标推环境（idtIS(）291：1997）GB/T13762土工布单位面积质量的测定方法（eqvISO9864：1990）GB/T15788--1995土工布拉伸试验方法．宽条样法（eqvISO10319：1993）3定义
本标准采用下列定义。
3.1塑料三维土工网垫
底面为双向拉伸平面网，表面为非拉伸挤出网，经点焊形成表面星凹凸泡状的多层塑料三维结构网垫（见图1）。
图1三层塑料三维土工网垫
3.2拉伸强度
试样受外力拉伸直至断裂时所具有的最大拉力，并换算到每单位宽度上具有的最大拉断力(kN/m)。
中华人民共和国国家质量监督检验检疫总局2002-05-29批准2003-01-01实施

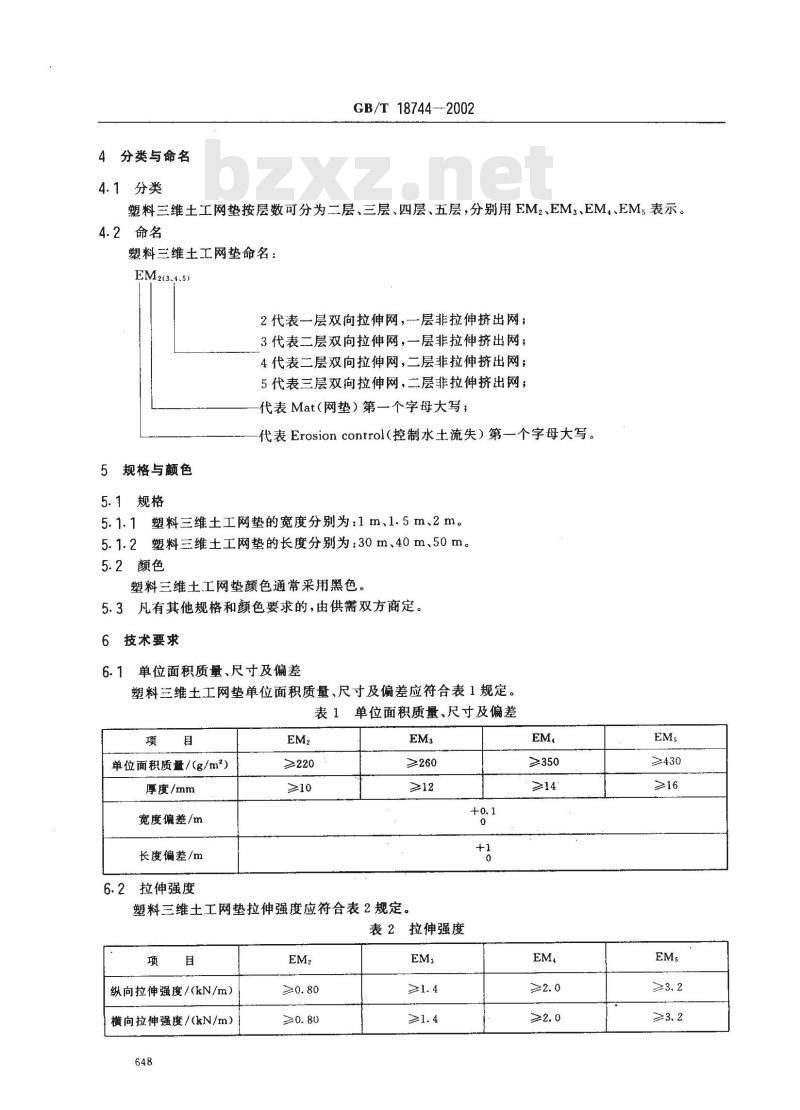

4分类与命名
4.1分类
GB/T 18744--2002
塑料三维土工网垫按层数可分为二层、三层、四层、五层，分别用EM2、EM3、EM4、EMs表示。4.2命名
塑料三维土工网垫命名：bzxz.net
EM2(3.4.5)
2代表一层双向拉伸网，一层非拉伸挤出网；3代表二层双向拉伸网，一层非拉伸挤出网；4代表二层双向拉伸网，二层非拉伸挤出网；5代表三层双向拉伸网，二层非拉伸挤出网；代表Mat（网垫）第一个字母大写；代表Erosioncontrol（控制水土流失）第一个字母大写。5规格与颜色
5.1规格
5.1.1塑料三维土工网垫的宽度分别为：1m、1.5m、2m。5.1.2塑料三维土工网垫的长度分别为：30m、40m、50m。5.2颜色
塑料三维土工网垫颜色通常采用黑色。5.3凡有其他规格和额色要求的，由供需双方商定。6技术要求
6.1单位面积质量、尺寸及偏差
塑料三维土工网垫单位面积质量、尺寸及偏差应符合表1规定。表1单位面积质量、尺寸及偏差
单位面积质量/（g/m2）
厚度/mm
宽度偏差/m
长度偏差/m
6.2拉伸强度
≥260
塑料三维土工网垫拉伸强度应符合表2规定。表2拉伸强度
纵向拉伸强度/(kN/m）
横向拉伸强度/(kN/m）
≥430
6.3其他要求由供需双方商定。
7试验方法
7.1单位面积质量
GB/T18744—2002
按GB/T13762进行检测，单个试样面积应不小于0.5mX0.5m，结果取4块试样的算术平均值(g/m2)。
7.2厚度
剪取一块200mm×200mm的试样放在面积大于试样的平面上，用与试样相同尺寸的平板玻璃（质量不大于320g）平齐压在试样上，用精度为1mm的直尺测量，四边各测量一点，取3个试样的算术平均值。
7.3宽度
将塑料三维土工网垫展开在平整的场地上，用精度为1mm的卷尺在宽度方向上测量。7.4长度
将一整卷塑料三维土工网垫展开在平整的场地上，用精度为2 mm的卷尺测量两端的距离。7.5拉伸强度
7.5.1试样的状态调节和试验环境应符合GB/T2918，环境温度为（20士2)℃，试样在常湿下进行状态调节不少于4 h。
7.5.2试验设备应符合GB/T15788有关规定，拉伸速率为200mm/min。7.5.3取样方法

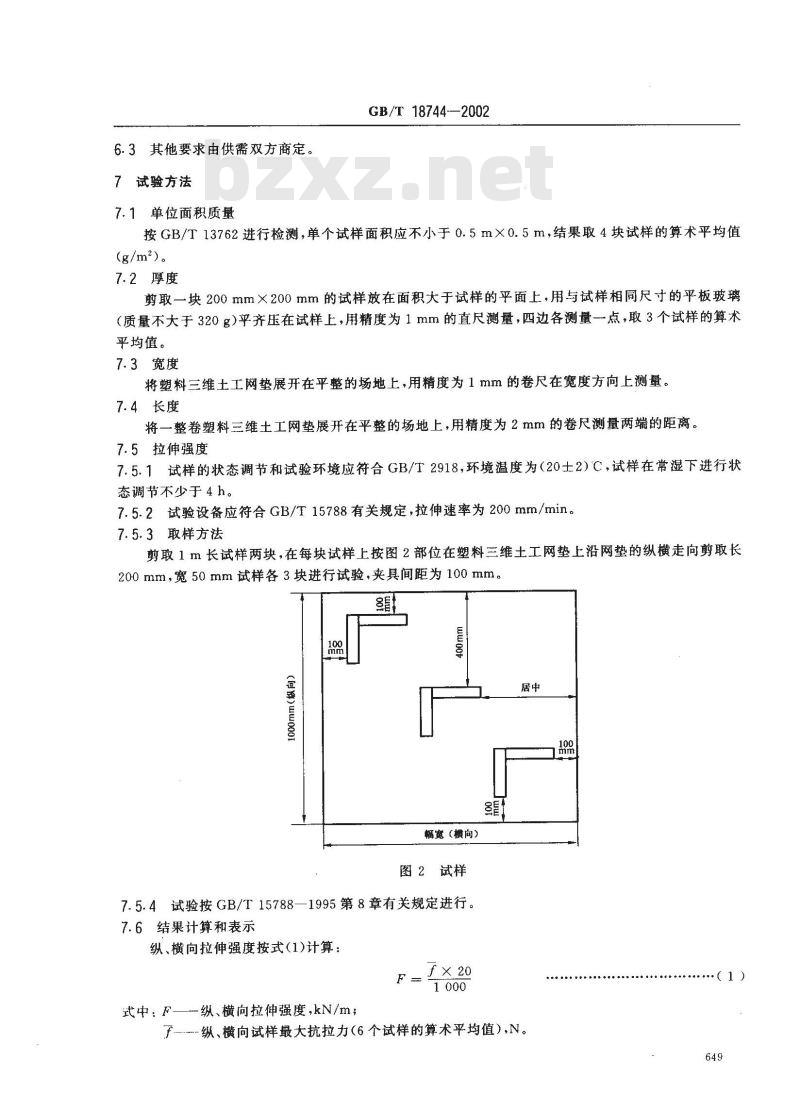

剪取1m长试样两块，在每块试样上按图2部位在塑料三维土工网垫上沿网垫的纵横走向剪取长200mm，宽50mm试样各3块进行试验，夹具间距为100mm。S
幅宽（横向）
图2试样
7.5.4试验按GB/T15788—1995第8章有关规定进行。7.6结果计算和表示
纵、横向拉伸强度按式(1)计算：F
式中：F—纵、横向拉伸强度，kN/m;F× 20
了-纵横向试样最大抗拉力（6个试样的算术平均值），N。100

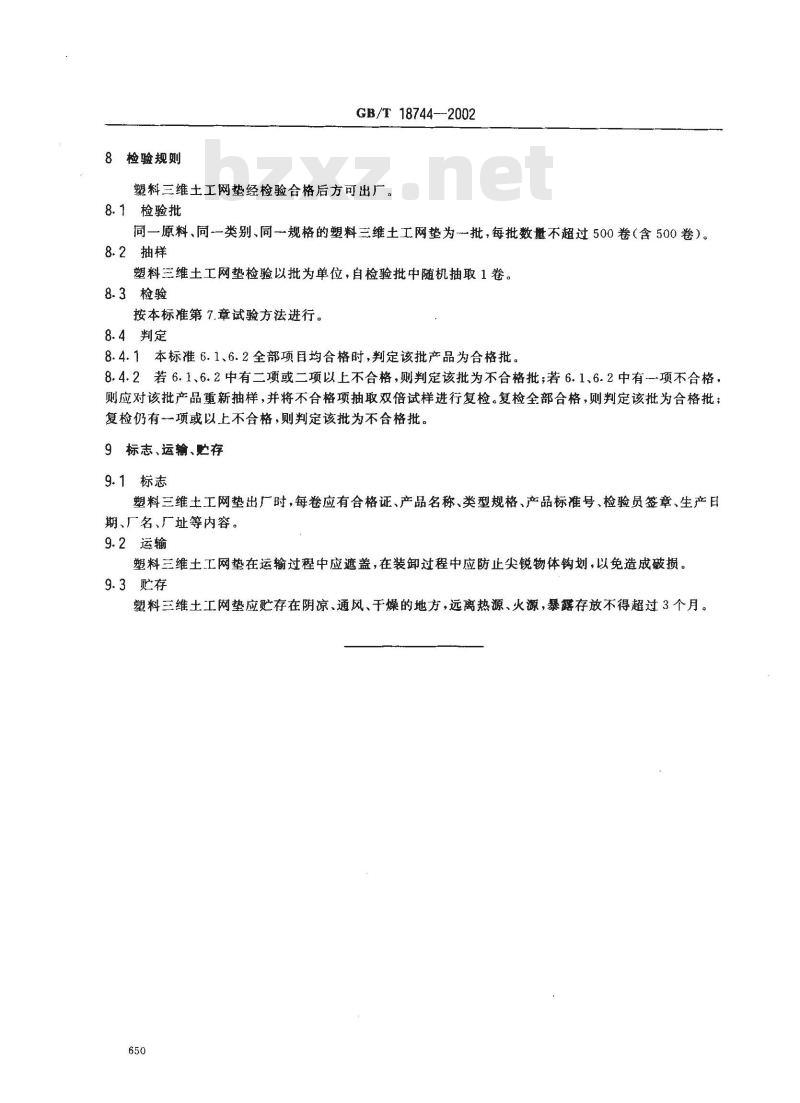

8检验规则
GB/T 18744--2002
塑料三维土工网垫经检验合格后方可出厂。8.1检验批
同一原料、同一类别、同一规格的塑料三维土工网垫为批，每批数量不超过500卷（含500卷）。8.2抽样
塑料三维土工网垫检验以批为单位，自检验批中随机抽取1卷，8.3检验
按本标准第7.章试验方法进行。8.4判定
8.4.1本标准6.1、6.2全部项目均合格时，判定该批产品为合格批。8.4.2若6.1、6.2中有二项或二项以上不合格，则判定该批为不合格批；若6.1、6.2中有项不合格，则应对该批产品重新抽样，并将不合格项抽取双倍试样进行复检。复检全部合格，则判定该批为合格批；复检仍有一项或以上不合格，则判定该批为不合格批。9标志、运输、贮存
9.1标志
塑料三维土工网垫出厂时，每卷应有合格证、产品名称、类型规格、产品标准号、检验员签章、生产日期、厂名、厂址等内容。
9.2运输
塑料三维土工网垫在运输过程中应遮盖，在装卸过程中应防止尖锐物体钩划，以免造成破损。9.3贮存
塑料三维土工网垫应贮存在阴凉、通风、干燥的地方，远离热源、火源，暴露存放不得超过3个月。650
