ICS 23. 040. 20

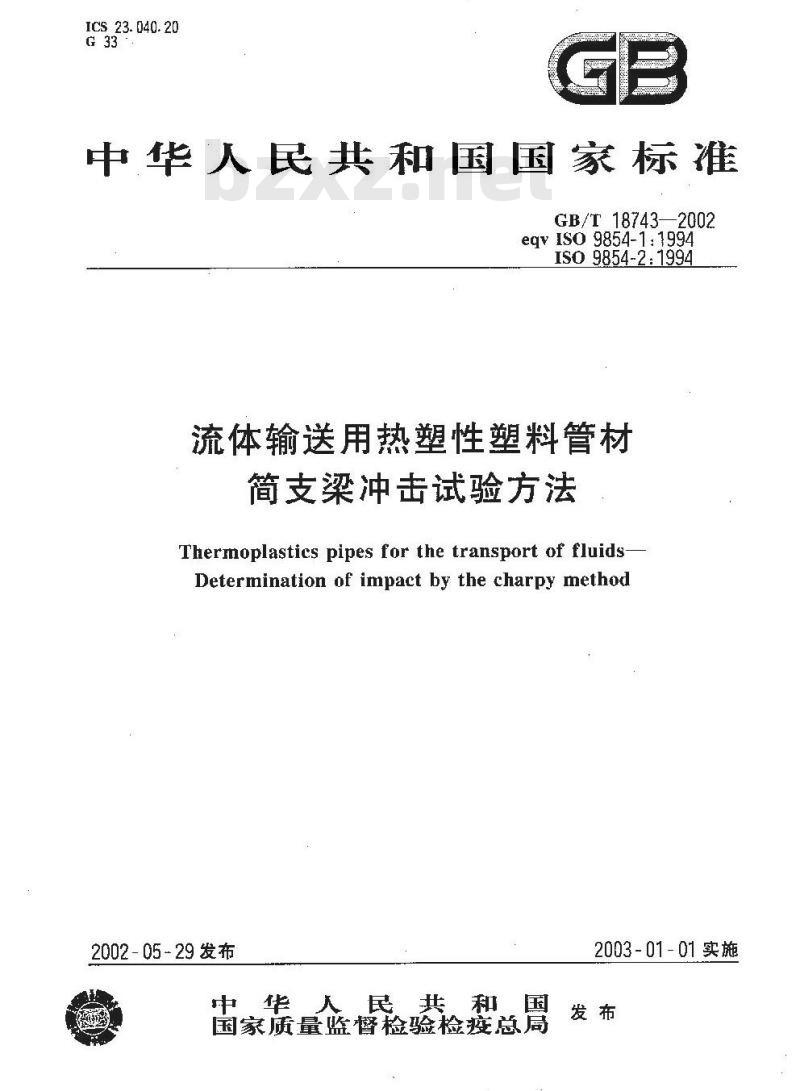

中华人民共和国国家标准
GB/T 18743—2002
eqvIS09854-1:1994
ISO 9854-2: 1994
流体输送用热塑性塑料管材
简支梁冲击试验方法
Thermoplastics pipes for the transport of fluidsDetermination of impact by the charpy method2002-05-29发布
中华人民共和国
国家质量监督检验检疫总局
2003-01-01实施
GB/T18743—2002

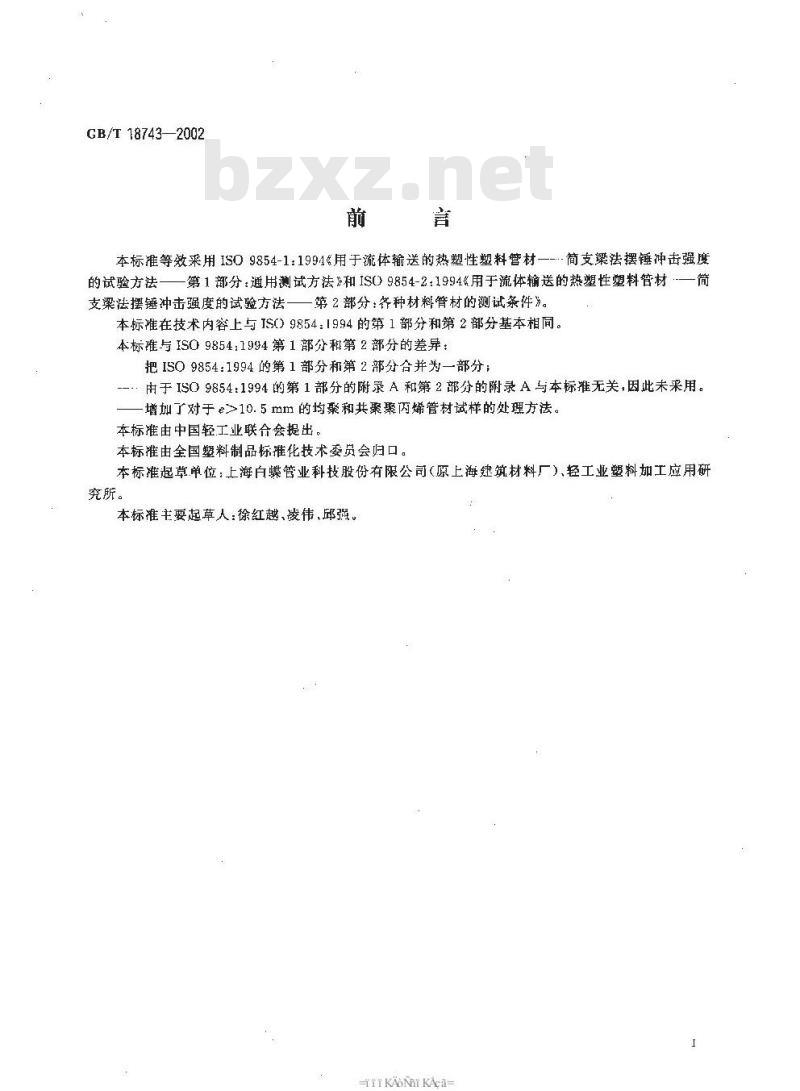

本标准等效采用 IS0 9854-1:1994&用于流体输送的热塑性塑料管材一的试验方法一
简支梁法摆锤冲击强度
第1部分：通用测试方法》和IS09854-2：1994《用于流体输送的热塑性塑料管材一简支梁法摆锤冲击强度的试验方法-第2部分：各种材料管材的测试条件》。本标准在技术内容上与IS）9854：1994的第1部分和第2部分基本相同。本标准与IS0 9854:1994第1部分和第2部分的差异：把ISO9854：1994的第1部分和第2部分合并为—部分：由于IS09854:1994的第1部分的附录A和第2部分的附录A与本标准无关，因此未采用。增加了对于e>10.5mm的均聚和共聚聚闪烯管材试样的处理方法。本标准由中国轻工业联合会提出。本标准由全国塑料制品标化技术委员会归口。本标准起草单位：上海白蝶管业科技股份有限公司（原上海建筑材料厂）轻工业塑料加工应用研究所。
本标准主要起草人：徐红越、凌伟，邱强。-TTKAONTKAca
GB/T18743—2002

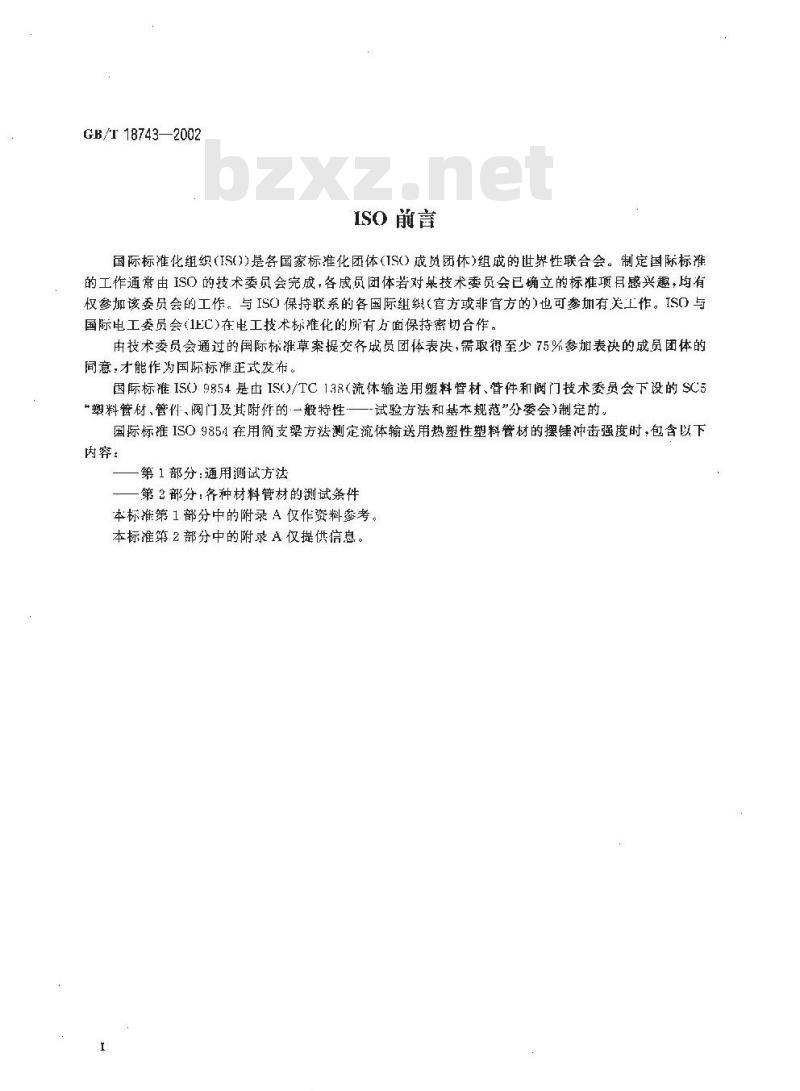

ISO前言
国际标准化组织(ISO))是国家标准化团体(IS)戒员团休)组成的世界性联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会已确立的标准项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（宫方或非官方的）也可参加有关上作。ISO与国际电工委员会(正C)在电工技术标雅化的所有方面保持密切合作，由技术委员会通过的国际标草案提交务成员团体表决，需取得至少75%参加表决的成员团体的同意：才能作为国际标准正式发布。国际标推IS0) 9854 是由 IS()/TC 138(流体输送用塑料管材、管件和阀门技术委员会下设的 SC5*塑料管材、管件、阀门及其附件的·一般特性-试验方法和基本规范\分委会)制定的。国际标准ISO9854在用简支梁方法测定流体输送用热塑性塑料管材的摆锤冲击强度时，包含以下内容：
第1部分：通用测试方法
第2部分：各种材料管材的测试条件本标准第1部分中的附录A仅作资料参考。本标准第2部分中的附录A仅提供信息。范围

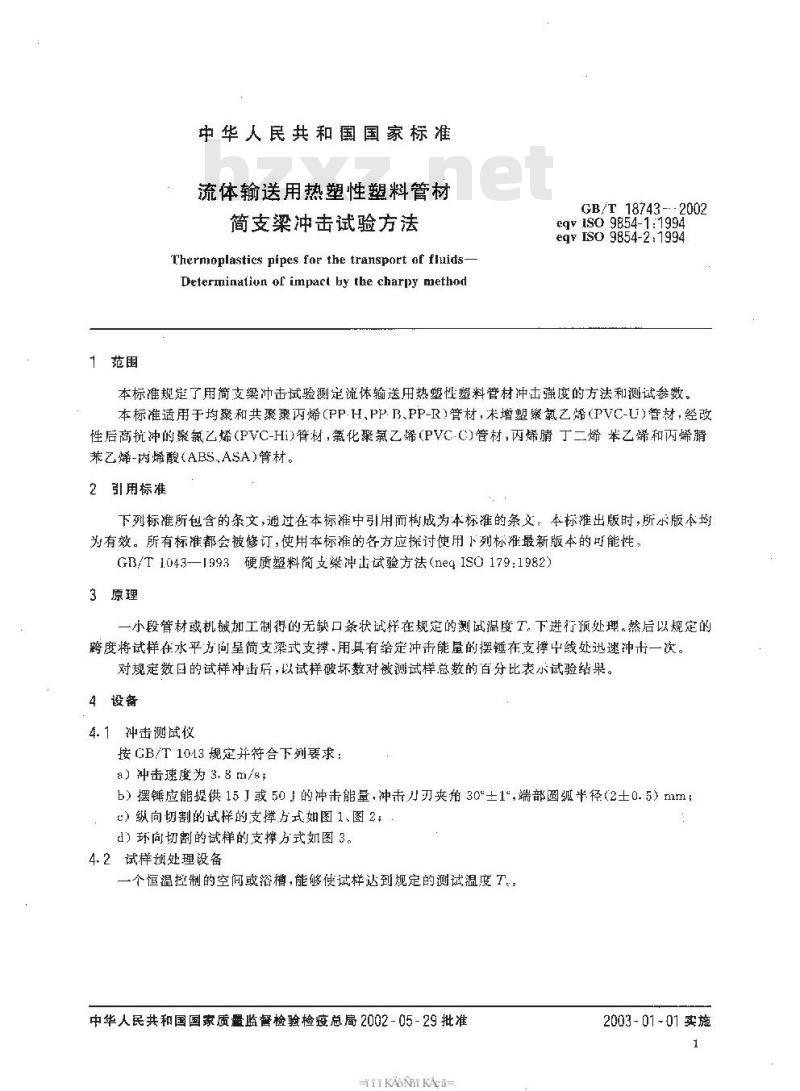

中华人民共和国国家标准
流体输送用热塑性塑料管材
简支梁冲击试验方法
Thermoplastics pipes for the transport of fluids-Determinaiiun or impact by the charpy methodGB/T 18743 ---2002
eqv1sO 9854-1:1994
eqy ISO 9854-2:1994
本标准规定了用简支梁冲击试验测定流体输送用热塑性塑料管材冲击强度的方法和测试参数。本标准适用于均聚和共聚聚丙烯(PP·H,PP.B、PP-R)管材，未增塑聚氯乙烯(PVC-U)管材:经改性后高抗冲的聚氯乙烯(PVC-Hi)臂材,氣化聚氯乙烯(PVC.C)管材,丙烯腈丁二烯苯乙烯和丙烯靖莱乙烯-内烯酸(ABS,ASA)管材。2引用标准
下列标推所包含的条文，通过在本标推中引用而构成为本标准的条文：本标准出版时，所示版本均广为有效。所有标准都会被修订,使用本标推的各方应探讨使用下列标准最新版本的可能性，GB/T1043—1993硬质塑料简支染冲击试验方法（ne9ISO179：1982）3原理
小段管材或机概妞工制得的无缺口条状试样在规定的测试温度工，下进行预处理。然后以规定的跨度将试样在水平方向呈简支梁式支撑.用具有给定冲击能量的摆锤在支撑中线处迅速冲击一次。对规定数日的试样冲齿庐，以试样破坏数对被测试样总数的百分比表示试验结果。4设备
4.1冲击测试仪
按GB/T1043规定并符合下列要求：a）冲击速度为 3.8 m/s；
b）摆锤应能提供15J或50J的冲击能量.冲击刀刃夹角30°±1°，端部圆弧半径（2土0.5）mm；）纵向切割的试样的支撑方式如图1、图2；d）环向切割的试样的支撑为式如图3。4.2试样预处理设备
-个恒温控制的空间或浴槽，能够使试样达到规定的测试温度T。中华人民共和国国家质量监督检验检疫总局2002-05-29批准TTKAoNTKAca-
2003-01-01 实施
GB/T18743-~2002
100(200)
图1标准试样的冲击刀刃和支座
10±1°
图2小试样的冲击刀刃和支座
60(120)
30'±1
完。士
4±0.670±,6
注：弧形弦高的冲击动能怒略不计：B
图3孤形试样的冲击刀刃和支座
5试样
5.1制备
根据5.2.1、5.2.2、5.2.3的规定从管材上切割下试样。对于均案和共案聚丙烯管材，如果所切试样的璧厚e小于等于10.5mm，保留试样厚度，试样光需加工；如果壁厚e大于10.5mm，则从外表面起加工至试样成薄片状,其厚度为（10士0.5）mm，加工过的表面用细砂纸（颗粒≥220目)沿长度方向磨光。试样表面应平整，光滑，无毛刺。5.2切割和尺寸
5.2. 1外径小于25 mm的管材其试样为(100士2） mm长的整个管段。5.2.2外径大于等于25mm小于75mm的管材，试样沿纵向切割，其尺寸和形状符合表1的要求。2
试样类型
注：e为管材的加工厚度。
GB/T 18743--- 2002Www.bzxZ.net
表 1 试样尺寸和支座间距
试样尺寸
整个管段
支座间距
5.2.3外径大于等于75mm的管材，试样分别环向和纵向切割，其尺寸和形状符合表1的要求。5.3试样数
试样数鼠应在产品标准中规定。6预处理
将试样放在符合规定测试温度T。的水溶或空气浴中对试样进行预处理,时间按表2规定。在仲裁检验时，应使用水浴。
表2预处理吋间
试样厚度
7试验条件
7.1均聚和共桑聚丙烯管材的试验条件见表3。预处理时间
空气浴
表3均聚聚丙烯和共聚聚丙烯管材试验条件管材尺寸
4. 2≤.es2:10. 5
1. 2-2e10. 5
试样类型
试样的
支撑方式
图2或图3
图1或图3
7.2未增塑聚氯乙烯和高抗冲聚氯乙烯管材试验案件见表4。-TTKAoNiKAca-
神击能量
测试温度 T
均察物
共聚物
外径d。
GB/T 18743—2002
表4未增塑聚氯乙烯和高抗冲聚氯乙烯誉材试验条件管材只寸
氯化聚氯乙烯管材的诚验条件见表57.3
试样类型
试样的
支撑方式
冲击能量
表5氯化骤氯乙烯管材试验条件
臂材尺寸
外径a
25≤d,<75
d,2:75
睡厚e
试样类型
试样的
支撑方式
种击能量
7.4丙烯腈-丁二烯-苯乙烯和内烯睛-苯乙烯-丙烯酸管材的试验条件见表6。测试温度T
PVC-Hi
测试温度T.
表6丙烯睛-丁二烯-苯乙烯和丙烯腈-苯乙烯-丙烯酸管材的试验条件管积尺寸
外径de
de≥75
8试验步骤
试样类型
试样的
支撑方式
冲山能量
测试游度T。
8.1将已测量尺寸的试样从预处理的坏境中取出，置于相应的支座上，按规定的方式支撑，在规定时间内(时间取决于T。和环境温度1 之问的温差）,用规定能量对试样外表面进行冲击。a）温差小于或等于5℃,试样从预处理环境中取出后，应在60内完成冲击：b）若温差大于5℃,试样从预处理环境中取出后，应在10内完成冲击。8.2若超过上述规定的时间，但超过的时间不大于60$，则可立即在预处理温度下对试样进行再处理至少5min，并按8.1重新测试。否则应放充该试样或按本标推第6章规定对试样重新进行预处理8.3冲出后检查试择破坏情况，记下断裂或龟裂情况。如有需要可记录相关标准中规定的其他被坏现象。
8.4重复试验步骤8.18.3,直到完成规定数日的试样。4
绪果表示
GB/118743—2002
以试样破坏数对被测试样总数的分比来表尔试验结果10试验报告
a）注明采用木标准号：
b）管材尺寸和材料、源：
c）试样的类型及取样方；
d）预处理介质（空气或水浴）及测试温度T，用摄氏度表示；e）摆锤能量，单位为焦耳；
）环境温度T，以摄氏度表示；
多）试验结果：
1）被测试样总数；
2）被损数；
3）破损百分数；
h）任何标中没有规定的可能影响试验结巢的情况；前）试验口期，试验人员
