【国家标准(GB)】 电阻焊----与焊钳一体式的变压器

GB/T18495—2001

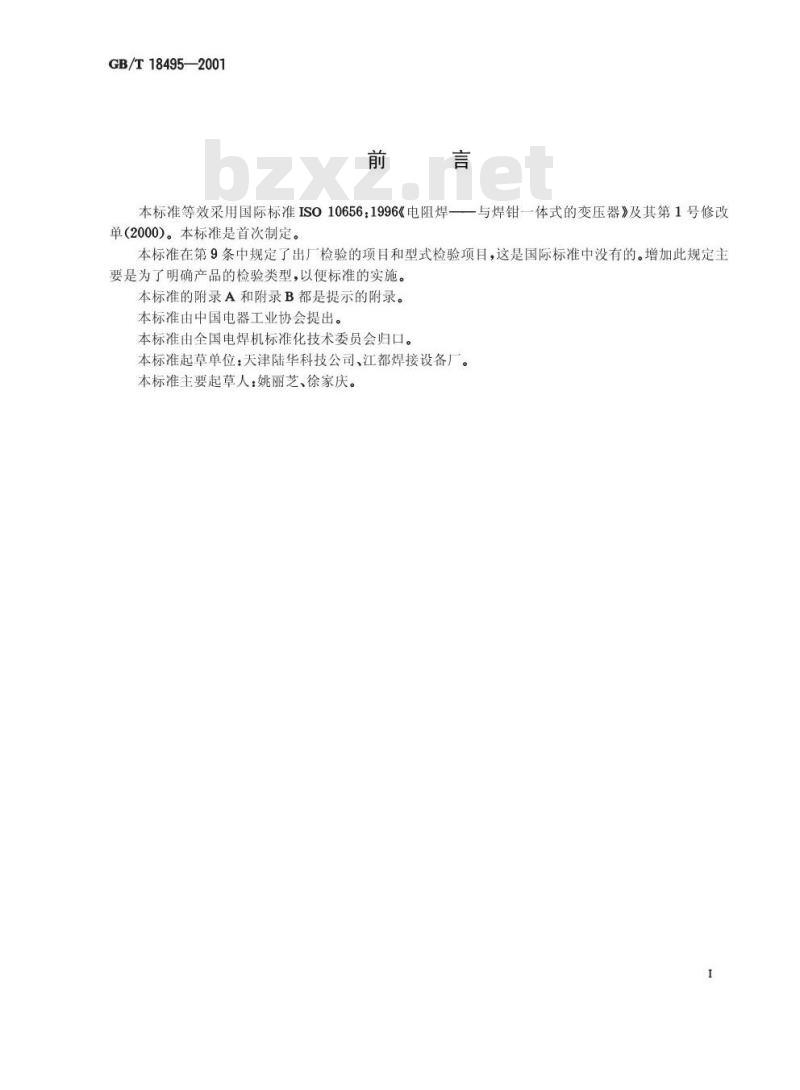

本标准等效采用国际标准ISO10656：1996《电阻焊一一与焊钳一体式的变压器》及其第1号修改单(2000)。本标准是首次制定。本标准在第9条中规定了出厂检验的项目和型式检验项目，这是国际标准中没有的。增加此规定主要是为了明确产品的检验类型，以便标准的实施。本标准的附录A和附录B都是提示的附录。本标准由中国电器工业协会提出。本标准由全国电焊机标准化技术委员会归口。本标准起草单位：天津陆华科技公司、江都焊接设备厂。本标准主要起草人：姚丽芝、徐家庆。I
GB/T18495—2001

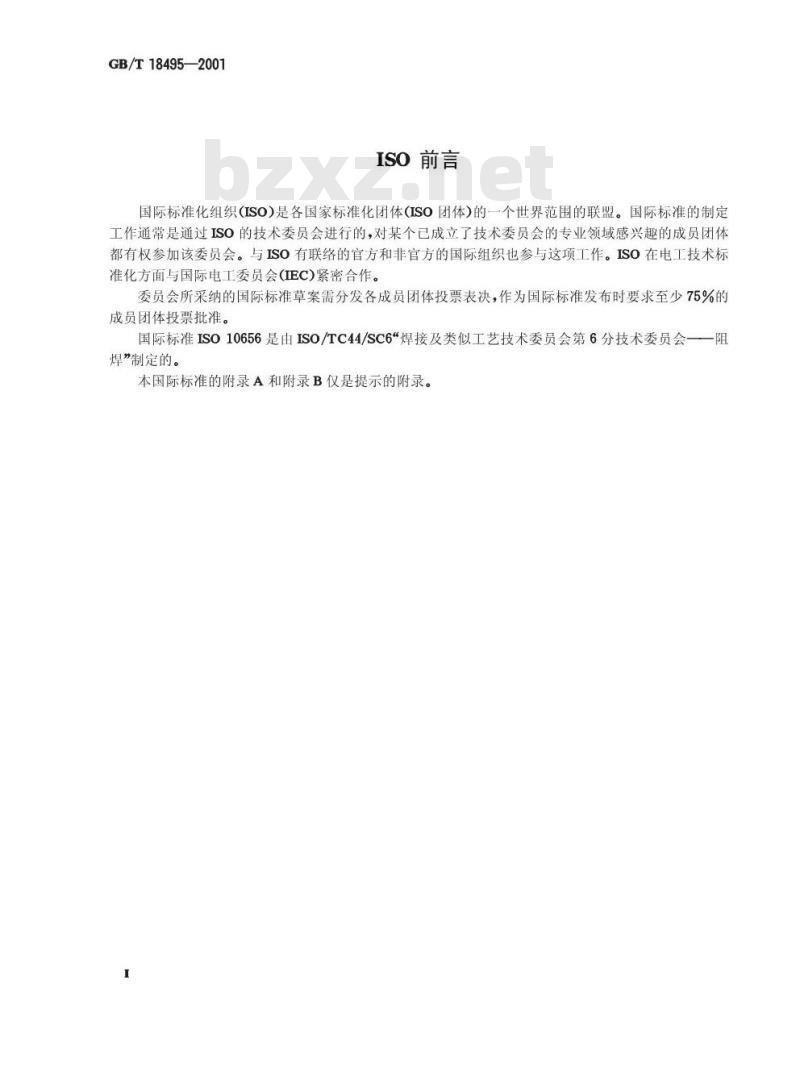

ISO前言
国际标准化组织(ISO)是各国家标准化团体(ISO团体)的一个世界范围的联盟。国际标准的制定工作通常是通过ISO的技术委员会进行的，对某个已成立了技术委员会的专业领域感兴趣的成员团体都有权参加该委员会。与ISO有联络的官方和非官方的国际组织也参与这项工作。ISO在电工技术标准化方面与国际电工委员会（IEC)紧密合作。委员会所采纳的国际标准草案需分发各成员团体投票表决，作为国际标准发布时要求至少75%的成员团体投票批准。
国际标准ISO10656是由ISO/TC44/SC6“焊接及类似工艺技术委员会第6分技术委员会——阻焊”制定的。
本国际标准的附录A和附录B仅是提示的附录。1范围

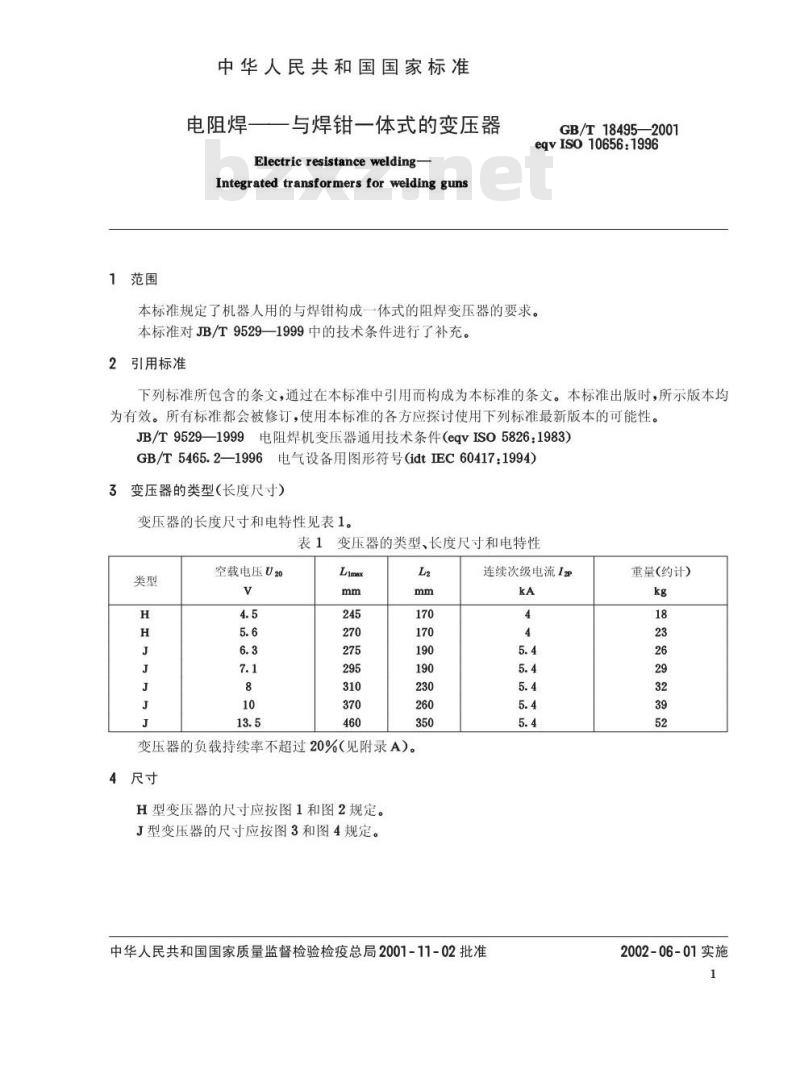

中华人民共和国国家标准
电阻焊
一一与焊钳一体式的变压器
Electric resistance welding
Integrated transformers for welding gunsGB/T18495—2001
eqvIso106561996
本标准规定了机器人用的与焊钳构成一体式的阻焊变压器的要求。本标准对JB/T9529—1999中的技术条件进行了补充。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9529—1999电阻焊机变压器通用技术条件（eqvISO5826：1983）GB/T5465.2—1996电气设备用图形符号(idtIEC60417：1994)）3变压器的类型（长度尺寸）
变压器的长度尺寸和电特性见表1。表1变压器的类型、长度尺寸和电特性类型
空载电压U20
变压器的负载持续率不超过20%（见附录A）。4尺寸
H型变压器的尺寸应按图1和图2规定。J型变压器的尺寸应按图3和图4规定。连续次级电流12
中华人民共和国国家质量监督检验检疫总局2001-11-02批准重量(约计)
2002-06-01实施
测尺绝组充详的
城人出高度
AXM5X8
$61178
M和的输出面
GB/T18495—2001
8X+6H7X8

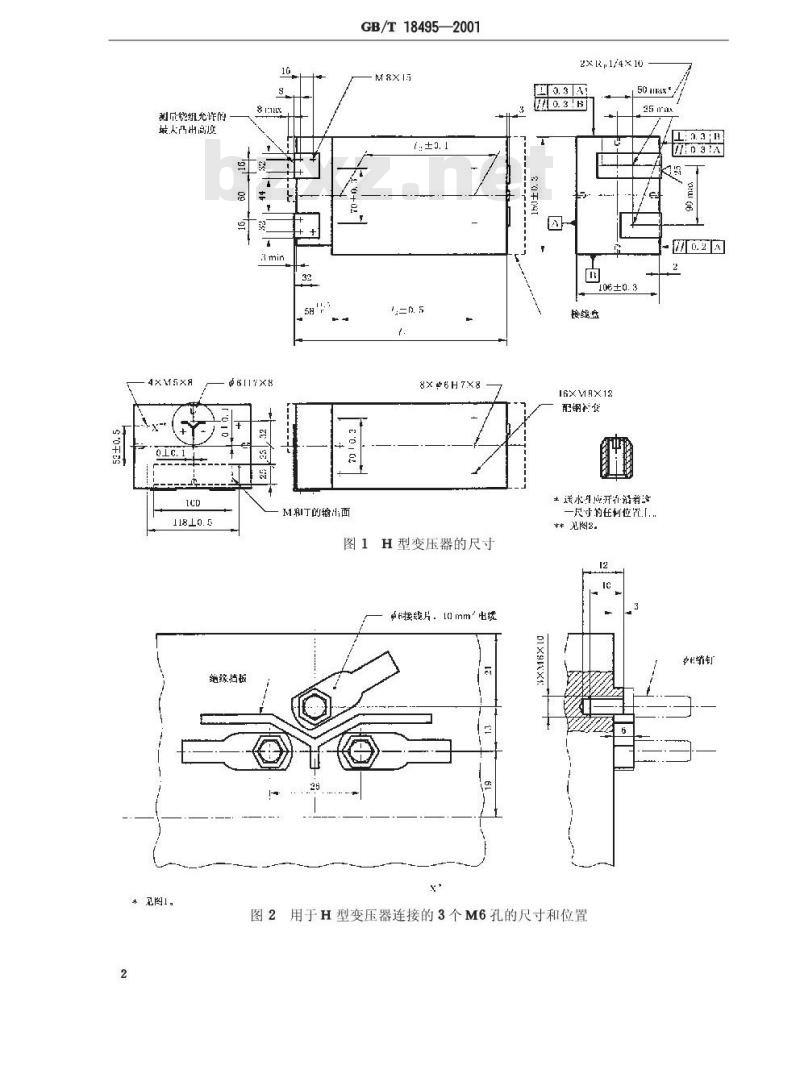

图1H型变压器的尺寸
邮接线片.l mm电线
绝缘挡板
*见图！。
2xR.1/4X10
25 max
10元±0.3
16XMAX12
配钢货
送水心开和沿着法
一尺的在位...
**图2。
图2用于H型变压器连接的3个M6孔的尺寸和位置测尺绝组充详的
城人出高度
AXM5X8
$61178
GB/T18495—2001
8X+6H7X8
M和的输出面

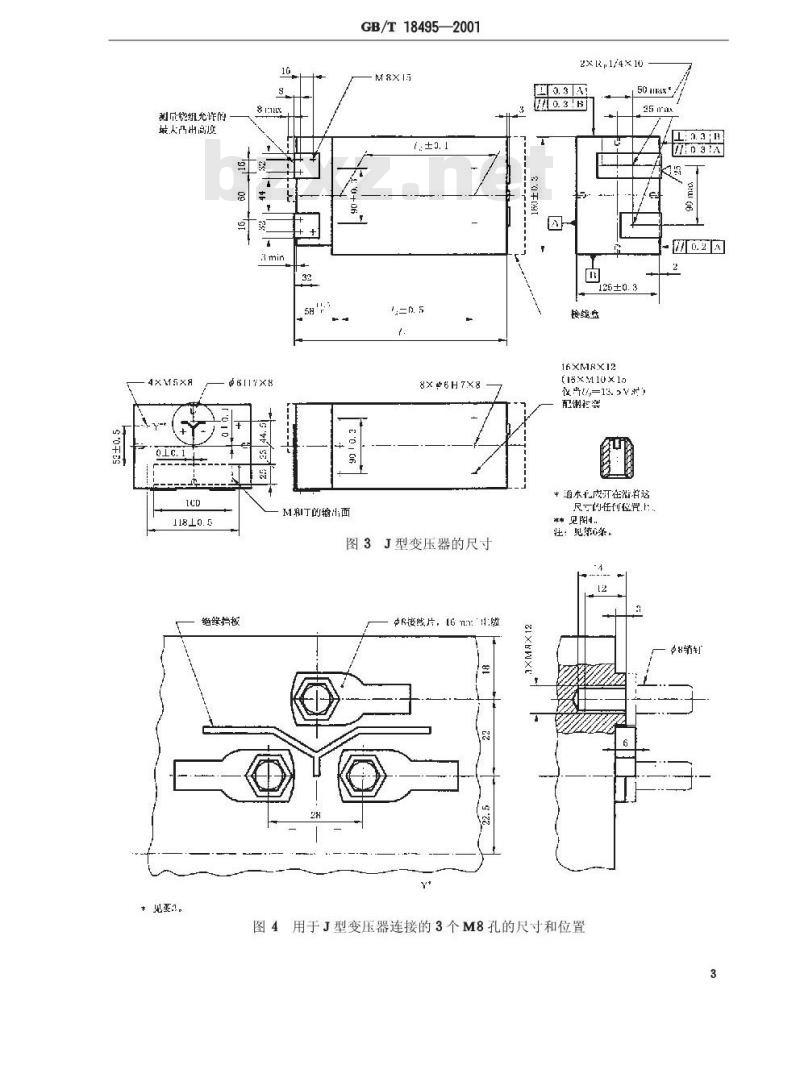

图3J型变压器的尺寸
绝蜂挡板
*见要！。
中R接线片，[6 n:1:题
2xR.1/4X10
16XMRX12
25 max
(15XM10×15
配匍扫套
*道求虎河在浩者这
尺一的任例位上
冰中 见阳4.
注：见第心案。
图4用于J型变压器连接的3个M8孔的尺寸和位置3
5结构、附加设备
5.1接地
GB/T18495—2001
次级绕组的中点应采用可拆卸的连线接地。5.2热保护
变压器的初级和次级绕组应安装带常闭触点的温度开关。按图1和图3标示的位置接线。绝缘应能满足本标准规定的试验要求。连接线的颜色应符合以下规定：初级——天蓝色
次级一黑色
5.3电流测量装置
次级绕组应装配一个具有下列特性的电流测量装置：防护等级：IP55。
输出：电流测量装置在接10002的负载、全波、全电压条件且最高温度不超过80℃时，其输出为150mV/kA，允差为士1.5%，当其在变压器里安放好后，允差则为士3%。电流测量装置的内阻应为(1050)α。测量装置应采用环形线圈而不是筒形线圈。线的颜色标记为白色和棕色。
5.4机械强度
按9.1试验后，变压器应不出现永久性的变形。6标记
接地和电压的两个连接点应清晰地标记：U，V和符号)（见GB/T5465.2)。次级边的极性应标在变压器和/或数据板上。6.1铭牌
铭牌应符合JB/T9529中的有关要求。6.2外表面颜色
见表2。
表2空载电压所对应的颜色
空载电压U20
7运输
桔(橙)色
浅紫色
所有管路及孔道都应封闭。冷却管内的水应排泄干净，并且两头堵住。接线端应加以保护，以免运输和贮存过程中损坏。
8标志
GB/T18495—2001
符合本标准要求的焊钳变压器应按给出的顺序标志如下内容：a）名称（即“变压器”)；
b）本标准号；
c）变压器类型（如“J\)；
d）空载电压U20，次级电流I2p，标称初级电压Uine）热保护标记T；
f）电流测量装置标记M。
例如：
变压器GB/T18495—2001—J—7.1—5.4—400—TM9试验
本标准未对JB/T9529做修改的部分按JB/T9529的规定进行试验。此外，需要进行下列附加试验。除9.2、9.3、9.4为出厂检验项目外，其余均为型式检验项目1。9.1机械强度
通过两块平板上的4个M8或M10的螺钉孔将变压器固定在两板之间，然后对板面逐步施加拉力，1min后达到最大拉力10kN，并且至少维持1min。在另外两面重复此项试验。9.2电流测量装置
电流测量装置的试验由制造厂规定，应满足5.3要求。9.3温度开关的绝缘
温度开关及其连接线路应能承受(2U+1000)V的试验电压，历时1min。9.4介电强度试验
电压由0逐渐升至规定值：
初级——次级4kV
初级——外壳4kV
次级——外壳1kv
每项试验持续1min。
9.5耐热试验
加热试验和温升限值应符合JB/T9529规定，负载持续率最高为20%。试验应在标称初级电压、240ms负载时间、20%负载持续率下进行，冷却水流量为4L/min。9.6输出端的动态特性试验
变压器应能承受尽可能高（但不超过5倍连续焊接电流）的电流反复通断所产生的电动冲击力，试验条件见图5。
采用说明：
1ISO10656中无此规定。
变压器
电流反复通断（循环)次数：2500负载电流：5XIz
负载时间：160ms
负载持续率：1%
GB/T18495—2001
5动态特性装置试验
柔性烈路线
试验前后分别测量“a”值。2500次循环后，次级输出端“a”值的变化量应不超过10mm。35.5
GB/T18495—2001
附录A
（提示的附录）
次级电流和负载持续率
（见图A1)
型变器
H型变H
4063100
$12.52031.550bzxZ.net
. ....
负载持约率/%
301875120 1853001807501200 18903000120375600945150024[5
图A1次级电流12与负载持续率的关系附录B
(提示的附录）
参考文献
[1]GB/T131—1993机械制图
图表面粗糙度符号、代号及其注法（eqvISO1302：1992)
