ICS.33.040.40

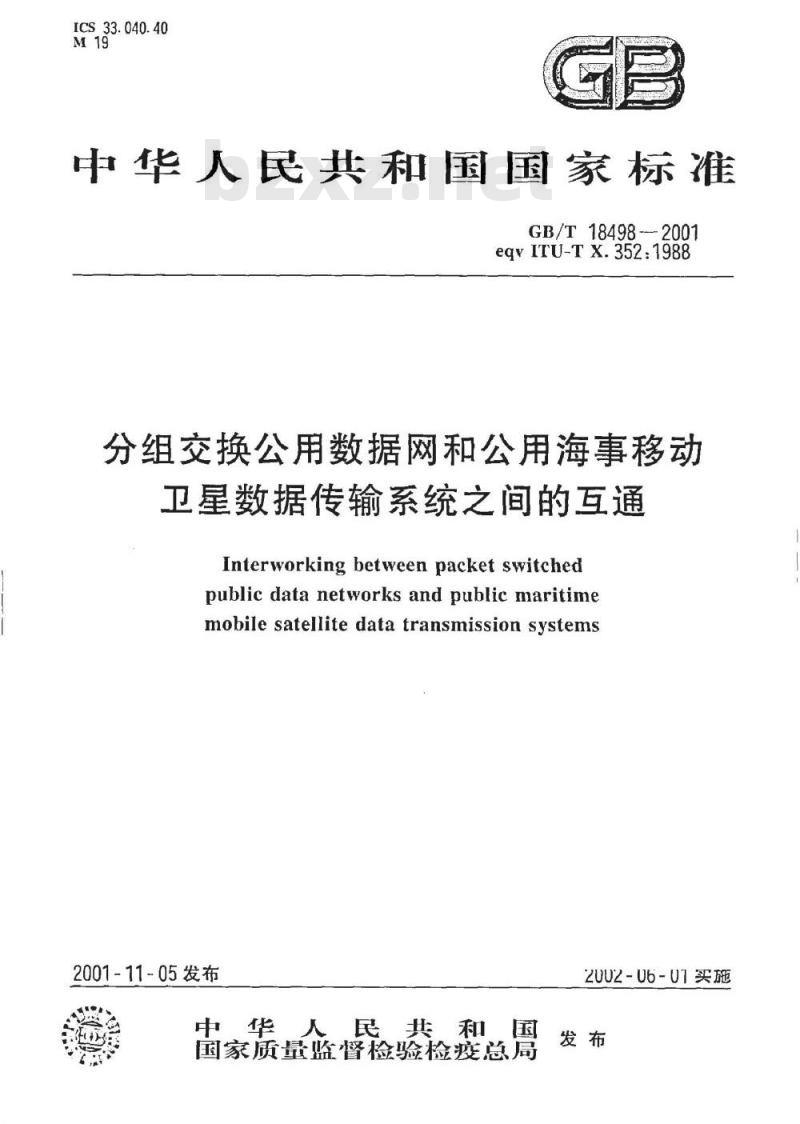

中华人民共和国国家标准
GB/T 18498-2001
eqvITU-TX.352.1988
分组交换公用数据网和公用海事移动卫星数据传输系统之间的互通
Interworking between packet switchedpublic data networks and public maritimemobile satellitedata transmission systems2001-11-05发布
中华人民共和国
国家质量监督检验检疫总局
20U2-06-01买施
GB/T18498—2001

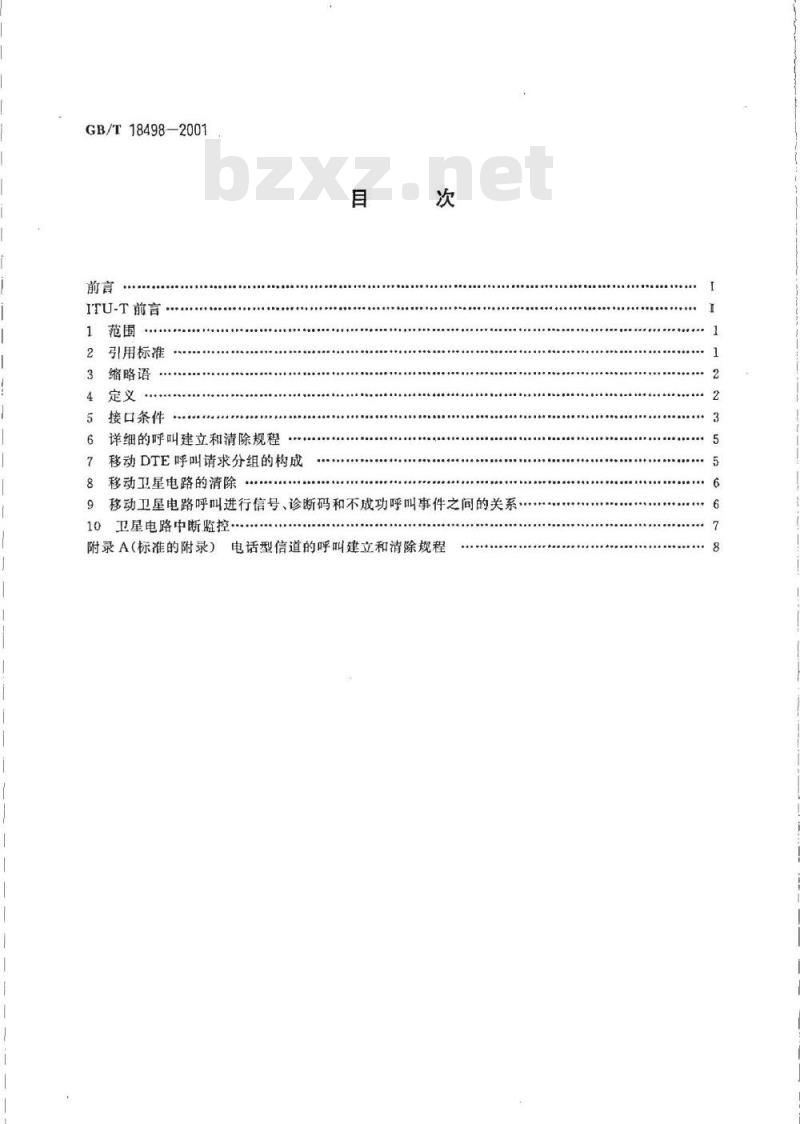

ITU-T前言
引用标准
缩略语
接口条件
详细的呼叫建立和清除规程
移动DTE呼叫请求分组的构成
8移动卫星电路的清除
移动卫星电路呼叫进行信号、诊断码和不成功呼叫事件之间的关系10卫星电路中断监控..
附录A（标准的附录）电话型信道的呼叫建立和清除规程GB/T 18498—2001

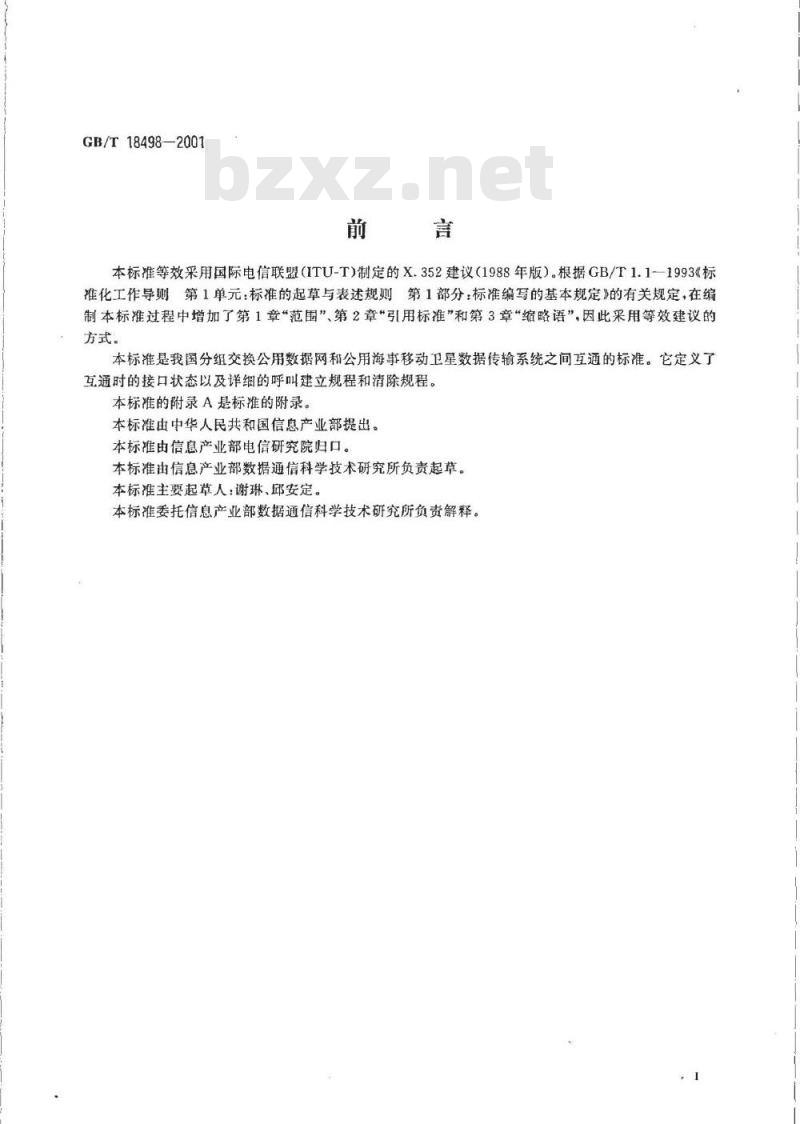

本标准等效采用国际电信联盟（ITU-T)制定的X.352建议（1988年版）。根据GB/T1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》的有关规定，在编制本标准过程中增加了第1章“范围”、第2章“引用标准”和第3章“缩略语”，因此采用等效建议的方式。
本标准是我国分组交换公用数据网和公用海事移动卫星数据传输系统之间互通的标准。它定义了互通时的接口状态以及详细的呼叫建立规程和清除规程。本标准的附录A是标准的附录。
本标准由中华人民共和国信息产业部提出。本标准由信息产业部电信研究院归口。本标准由信息产业部数据通信科学技术研究所负责起草。本标准主要起草人：谢琳、邱安定。本标准委托信息产业部数据通信科学技术研究所负责解释。GB/T18498—2001

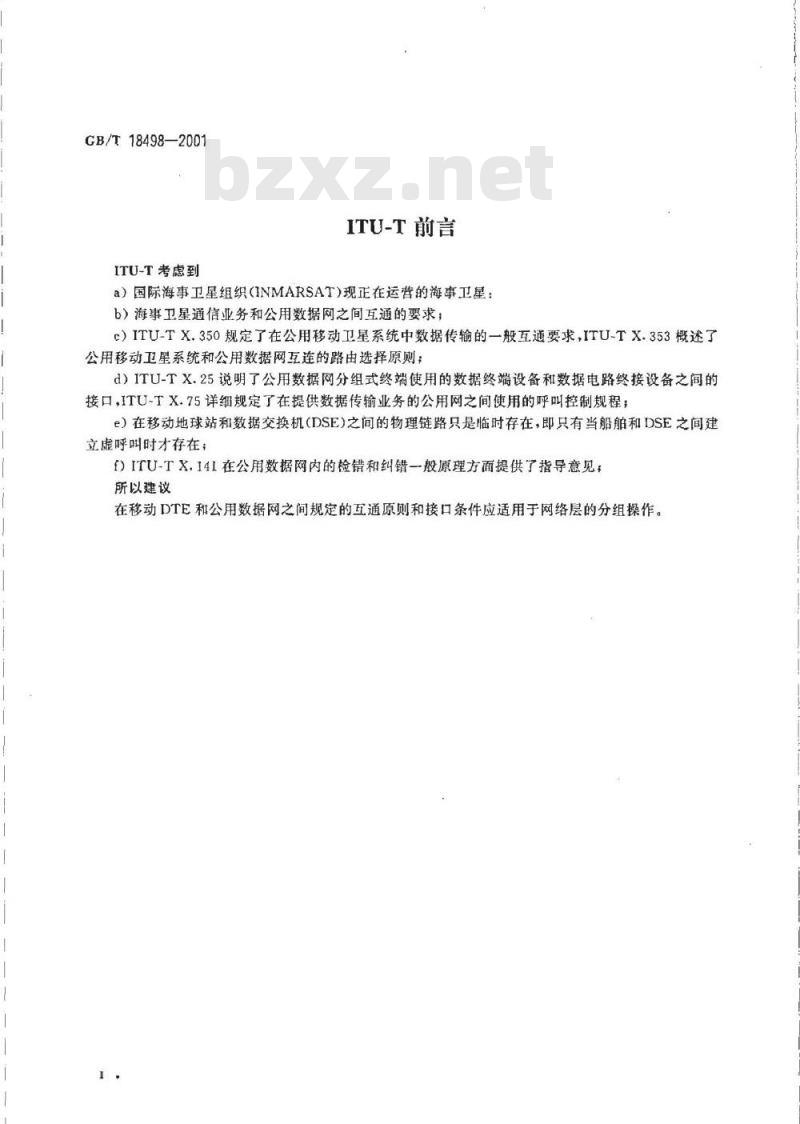

ITU-T考虑到
ITU-T前言
a）国际海事卫星组织（INMARSAT）现正在运营的海事卫星：b）海事卫星通信业务和公用数据网之间互通的要求；c）ITU-TX.350规定了在公用移动卫星系统中数据传输的一般互通要求，ITU-TX.353概述了公用移动卫星系统和公用数据网互连的路由选择原则；d）ITU-TX.25说明了公用数据网分组式终端使用的数据终端设备和数据电路终接设备之间的接口，ITU-TX.75详细规定了在提供数据传输业务的公用网之间使用的呼叫控制规程；e）在移动地球站和数据交换机（DSE)之间的物理链路只是临时存在，即只有当船舶和DSE之间建立虚呼叫时才存在；
f）ITU-TX.141在公用数据网内的检错和纠错一般原理方面提供了指导意见；所以建议
在移动DTE和公用数据网之间规定的互通原则和接口条件应适用于网络层的分组操作。1范围

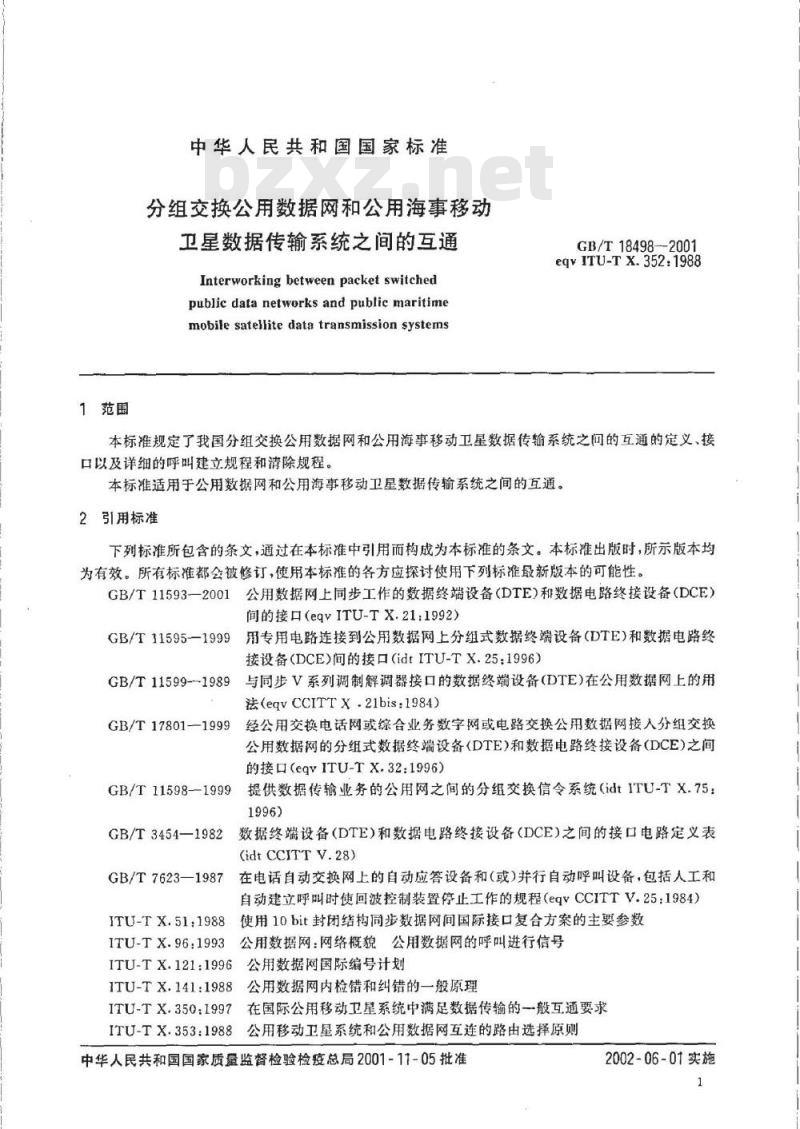

中华人民共和国国家标准
分组交换公用数据网和公用海事移动卫星数据传输系统之间的互通
Interworking between packet switchedpublic data networks and public maritimemobile satellite data transmission systemsGB/T18498-2001
eqvITU-TX.352.1988
本标准规定了我国分组交换公用数据网和公用海事移动卫星数据传输系统之问的互通的定义、接口以及详细的呼叫建立规程和清除规程。本标准适用于公用数据网和公用海事移动卫星数据传输系统之间的互通。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T11593一2001公用数据网上同步工作的数据终端设备（DTE)和数据电路终接设备（DCE）间的接口（eqvITU-TX.21：1992）GB/T11595-—1999
GB/T11599--1989
用专用电路连接到公用数据网上分组式数据终端设备(DTE)和数据电路终接设备（DCE）间的接口（idtITU-TX.25：1996）与同步V系列调制解调器接口的数据终端设备(DTE)在公用数据网上的用法(eqvCCITTX.21bis：1984)
经公用交换电话网或综合业务数字网或电路交换公用数据网接人分组交换GB/T17801-1999
公用数据网的分组式数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口（egvITU-TX.32:1996)
GB/T 11598-1999
GB/T3454—1982
提供数据传输业务的公用网之间的分组交换信令系统（idtITU-TX.75：1996)
数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表(idt CCITT V.28)
在电话自动交换网上的自动应答设备和（或）并行自动呼叫设备，包括人工和GB/T7623—1987
自动建立呼叫时使回波控制装置停止工作的规程（eqvCCITTV.25：1984)ITU-T X.51:1988
ITU-T X.96:1993
使用10bit封闭结构同步数据网间国际接口复合方案的主要参数公用数据网：网络概貌公用数据网的呼叫进行信号公用数据网国际缩号计划
ITU-TX.121:1996
公用数据网内检错和纠错的一般原理ITU-TX.141:1988
ITU-TX.350.1997
ITU-T X.353:1988
在国际公用移动卫星系统中满足数据传输的一般互通要求公用移动卫星系统和公用数据网互连的路由选择原则中华人民共和国国家质量监督检验检疫总局2001-11-05批准2002-06-01实施
ITU-T E.215:1997
GB/T184982001
国际海事卫星组织（INMARSAT）移动卫星业务的电话/综合业务数字网(ISDN)编号计划
ITU-TF.15:1992
国际海事卫星组织（INMARSAT)）移动卫星业务的用户电报编号计划3缩略语
海岸地球站
数据电路终接设备
数据网络识别码
数据终端设备
高级数据链路控制规程
国际数据交换机
INMARSAT国际海事卫星组织
4定义
国际标准化组织
国际电信联盟-电信标准化局
平衡型链路接人规程
移动卫星地球站
移动卫星数据交换机
公用数据网
分组交换数据接人单元
分组交换机
分组交换公用数据网
置异步平衡方式
选择拒绝
网络协调站
关于公用移动卫星系统数据传输使用的术语定义见X.350建议。本标准中，移动卫星数据交换机（MSDSE）被定义为公用移动卫星数据传输系统和分组交换公用数据网之间的功能接口，其功能为：a）公用移动卫星数据传输系统的信令系统和分组交换公用数据网（PSPDN)的信令系统间的互通；b）路由选择和对移动地球站的入呼叫和出呼叫的呼叫控制；c）计费
与PSPDN相连的公用海事移动卫星数据传输系统的组成如图1所示。分组交换数据按人单元（PSDAU)为移动DTE经由装备了分组交换数据设施的移动地球站以及海岸地球站连接到陆地分组交换公用数据网提供了一种手段。2
移动本地电路
移动卫星地球站
海岸地球站
移动卫星数据交换机
GB/T18498—2001
移动卫星电路
移动卫星数据传输系统
分组交换数据接入单元
分组交换机
注：见X，350建议的定义。
陆地电路
图1和分组交换网互连的公用海事移动卫星数据传输系统的组成图
5接口条件
为了互通和呼叫控制，下列接口需予以规定：a）移动DTE和PSDAU之间的接口（移动本地电路）；b）PSDAU和移动地球站之间的接口（移动本地电路）；X
c）移动地球站和海岸地球站之问的接口包括到网络协调站的接口（移动卫星电路）；a）海岸地球站和MSDSE之间的接口（移动陆地电路）；e）MSDSE和PSPDN之间的接口。
第1、2和3层的接口如图2所示。3
移动DTE
IDSE国际数据交换机
（注1）
GB/T18498—2001
X.25第3层
X.25第2层
1信令系统和物理链路由业务提供者定义。2CES和第3层间互通的协议符合GB/T11598的定义（注2）
X.75第3层
X.75第2层
X.75第1层
图2在公用海事移动卫星系统中所定义的接口5.1移动DTE和PSDAU之间的接口
5.1.1移动DTE和PSDAU之间的第一层（物理层），可通过下列标准所定义的接口实现。a)GB/T11593;
b)GB/T11599;
C）GB/T3454和GB/T7623。
在新的PSDAU设计中，应包括GB/T11593的接口。对于现有设备可以使用GB/T11599的接口（或GB/T3454的接口）。
第1层接口基本要求是：
a）对于移动DTE的起始呼叫，接口应提供下述功能：应使DTE能给移动地球站提供海岸地球站的地址以建立呼叫，并提供分组交换数据业务的接入请求码。
1呼叫DTE的地址是第3层规程的一部分2PSDAU应提供呼叫进行指示，其作用为；①供模作员直观使用和/或
②当试图建立移动卫星电路失败时，作为DTE的呼叫进行信号。所用呼叫进行信号见9.1，DTE的这种呼叫进行信号不可能总是存在的。例如，当DTE按GB/T3454和PSDAU接口时就属于这种情况。b）对于PDN的起始呼叫，接口应使移动DTE自动接人电路。为了符合这些要求，应提供互换电路。所要求的互换电路在有关接口使用的标准中作了规定。这些互换电路的控制应保证移动卫星电路正确的建立和清除。值得注意的是，由于移动卫星电路是通过逐次呼叫建立的，因此在第2层整个规程建立之前，必须使移动DTE按PDN的码元定时同步。DTE应发送连续的1信号，直至获得同步。
还应参见GB/T17801标准。
5.1.2第2层应遵照GB/T11595一1999的第4章规定，如有需要，可使用扩展控制字段（模128）。注：根据X.141建议所述的理由，使用选择拒绝(SREJ)命令可能有利。一口移动DTE和MSDSE建立了同步，移动DTE就应开始发送标志序列。4
GB/T18498—-2001免费标准bzxz.net
5.1.3第3层应符合GB/T11595一1999第5章至第9章的规定。网络层参数的缺省值，例如：虚连号、扩展分组序列编号的使用、窗口大小、分组长度和通过量等可由业务提供者来规定。
呼叫请求分组的地址字段的组成见本标准的第7章。5.2PSDAU和移动地球站之间的接口该接口由业务提供者负责规定。5.3移动地球站和海岸地球站之间的接口（移动卫星电路）海事卫星电路的建立和清除规程由业务提供者根据5.1和5.4所定义的互通规程来确定。移动地球站和海岸地球站对GB/T11595的第2层和第3层必须透明。注：移动卫星电路可以使用前向纠错来改善误码性能。见X.141建议。5.4海岸地球站和MSDSE之间的接口（移动陆地电路）移动陆地电路对GB/T11595的第2层和第3层必须透明。海岸地球站和将MSDSE与PDN相连的国际电路之间的互通过程如下：a）对于移动DTE的起始呼叫，海岸地球站应对MSDSE提供主叫移动地球站的INMARSAT移动编号（见E.215建议/F.125建议），并将其填人呼叫请求分组的主叫DTE地址字段中，海岸地球站提供的这个信息是建立移动卫星电路信令规程的一部分。在移动DTE和MSDSE之间第3层建立之前，这个信息一直有效。
注：若在实践中不便执行这一规程，那么可从呼叫请求分组的主叫DTE地址中获得INMARSAT移动编号。海岸地球站还必须向MSDSE给出移动卫星电路已完成建立的指示，以便开始建立第2层和第3层协议。
b）对于来自PDN的人呼叫，MSDSE必须把呼叫请求分组中的INMARSAT移动编号传送给海岸地球站，以便建立移动卫星电路。当移动卫星电路已经建立，海岸地球站必须给MSDSE一个可以开始建立第2层和第3层协议的指示信号。如果呼叫建立移动卫星电路失败，海岸地球站必须给MSDSE一个呼叫建立失败原因的指示，以便MSDSE可在清除请求分组中回送一个相应的呼叫进行信号（和诊断码），所用的这些呼叫进行信号见9.2.
c）一旦海岸地球站指示移动卫星电路已经建立并经由该海岸地球站时，MSDSE应开始发送标志序列。
若在6s的超时期限内，MSDSE没有收到移动DTE来的标志序列，则它应开始清除卫星电路。为了保证MSDSE对整个呼叫控制以及对移动DTE起始呼叫的挖制，一旦检测到标志序列时，MSDSE可发送SABM命令来启始第2层协议。d）如果移动卫星电路中断（见10.2)或异常清除（例如：最高优先级），那么应给MSDSE一个指示，以便用一个相应的呼叫进行信号来清除虚电路的陆地部分。MSDSE必须在任何时候均可接受海岸地球站来的关于卫星电路中断或清除的指示。e）MSDSE也必须能给海岸地球站一个关于移动卫星电路可以释放的指示。5.5MSDSE和PSPDN之间的接口
该接口应符合GB/T11598的有关规定。6详细的呼叫建立和清除规程
呼叫建立和清除规程以及系统各种要素之间交互工作的例子详见附录A（标准的附录）。7移动DTE呼叫请求分组的构成
7.1呼叫请求分组的一般格式见GB/T11595。5
GB/T18498-2001
7.2对呼叫PDN的用户，被叫DTE地址的组成如下：a）前缀0；
b）被叫DTE的国际数据编号应符合X.121建议。7.3按X.350建议所规定的主叫DTE地址应总是填在呼叫请求分组中。7.4对于海事移动业务，由MSDSE将主叫DTE地址插人呼叫请求分组中，主叫DTE地址的组成包括：
a）船舶所在海域有关的DNIC(111S)；b）相关数码T后跟随一个INMARSAT移动编号；c）如有的话，指明特定移动DTE的可选数码。7.5某些MSDSE可以提供对具有缩位地址的特种终端的访问，在这种情况下，被叫DTE地址仅为缩位地址（见X.350建议）。为了和呼叫国际数据编号相区别，所有缩位地址的第一个数字均不为0。若被请求终端在PDN中，MSDSE首先必须把所需的数字转换成被请求终端的国际数据编号，然后再把呼叫转发到PDN。
8移动卫星电路的清除
如果存在-个以上的虚呼叫，虽然MSDSE检测到一个虚呼叫的清除条件，则它也不应启动清除移动卫星电路。
如果仅存在一个虚呼叫，当MSDSE接收到无论来自哪一方的清除分组时，它应像下述那样开始清除HDLCLAPB链路：
a）若清除由PDN起始，且满足下列条件之一时，应开始清除HDLCLAPB链路：(1）接收到移动DTE的DTE清除证实分组或清除请求分组；(2）定时器T13超时（见GB/T11595-1999的附录D）。注
1MSDSE可先发出诊断码为第50号（定时器超时》的清除指示分组，然后清除HDLC链路。2对于移动卫星业务，为了减轻卫星电路的业务负载，定时器T13的值应小于60s。这个最小数值待定。b）若清除由移动DTE起始，MSDSE应把清除请求分组转发到PDN，并立即给移动DTE回送一个DCE清除证实分组而无须等待PDN回送的清除证实分组。一旦清除证实分组发给移动DTE，就应开始清除HDLC链路。
注3：为使DTE在现有的最后一个虚呼叫清除之后能立即接人新的呼叫，HDLC链路的清除可以延迟一小段超时时间。如果是PDN引起的清除，则当接收到移动DTE来的DTE清除证实分组时，定时器应开始计数。如果是移动DTE引起的清除，则当DCE清除证实分组发给移动DTE时，定时器应开始计数。如果在这超时时间内，接收到无论哪一方来的新的呼叫请求分组，卫星电路不应被清除。为避免没有新呼叫的情况下，卫星电路保持时间过长，应使用小的超时值。一且MSDSE进人拆除阶段，MSDSE就应给海岸地球站一个可以拆除物理链路的指示。然后由海岸地球站实际承担清除移动卫星电路的任务。注4：由于上述规程，第1层和第2层协议的清除总是由MSDSE开始，而且在移动DTE中不要求各层之间互通，因此，处理移动卫星电路有关清除故障的规程由业务提供者规定。9移动卫星电路呼叫进行信号、诊断码和不成功呼叫事件之间的关系9.1船舶始发的呼叫
当移动DTE和PSDAU接口的第1层的性能一致时，PSDAU应按表1给移动DTE提供呼叫进行信号。
GB/T18498—2001
表1移动地球站给移动DTE提供的呼叫进行信号事件(注)
故障（例如，连续性检查失败）拥塞
请求不接受
不响应请求报文
网络拥塞
接入受阻
网络拥塞
呼叫进行信号X.96建议
注：某些事件由移动地球站检测，另一些事件则由海岸地球站（或网络协调站)通知。9.2来自PDN的人呼叫
海岸地球站应给MSDSE指出呼叫建立移动卫星电路失败的原因。由MSDSE回送给PDN的呼叫进行信号和诊断码在表2中给出。清除原因字段的编码见GB/T11595。表2海岸地球站给MSDSE指出的卫星系统事件和有关清除原因及诊断码卫星系统事件
移动站扩
故障（例如：连续性检查失败）移动站不响应
移动站无DTE
没有这个号码
号码位数不够
被叫号码格式错误
接入受阻
网络拥塞
海岸地球站相塞
最高优先级（见注）
卫星系统运转中断
海岸地球站运转中断
清除原因
（呼叫进行信号X.96建议）
船舶不在
不兼容的终端
接不通
接不通
接不通
接人受阻
网络拥塞
网络拥塞
网络拥塞
网络拥塞
网络拥塞
诊断码
无附加信息（No.0)
无附加信息（No.0)）
无附加信息（No.0）
无附加信息(No.0)
无效的被叫地址(No.67)
无效的被晰地址(No.67)
无效的被叫地址（No.67)
无附加信息（No.0)
无附加信息（No.0)
无附加信息（No.0)
无附加信息（No.0）
无附加信息（No.0）
无附加信息（No.0)
注：最高优先级指的是：消除指定的移动卫星电路，以便优先为退险呼救服务。10卫星电路中断监控
10.1概述
由于各种原因卫星电路可能中断。例如：移动地球站天线阻塞、移动地球站不再在卫星覆盖范围内、移动地球站故障等。中断条件由业务提供者规定。中断监控应由移动地球站和海岸地球站（或MSDSE)两方负责。中断监控应和每条物理链路有关。10.2由MSDSE采取的动作
一旦MSDSE检测到移动卫星电路中断，它就通过每一条虚电路向PDN发送清除原因为“网络拥塞”的清除请求分组。如果只存在一个传输方向的中断，MSDSE还应发送清除指示分组给移动DTE以促使清除，而耳MSDSE无须等待移动DTE来的DTE清除证实分组。因为MSDSE没有进一步的监视移动地球站（和中断条件）的方法，所以用正常的方法来处理对该移动DTE的后续呼叫。若移动地球站不响应呼叫，则清除原因指示应为“船舶不在”（见表2）。注：由于上述原因，GB/T11595的重新起始规程就不适用了。10.3由移动DTE采取的动作待定
A1引言
GB/T18498-2001
附录A
（标准的附录）
电话型信道的呼叫建立和清除规程本附录说明了在PSDAU和海岸地球站之间使用电话型信道的情况下，分组式移动DTE和MSDSE之间第1、2、3层可能有的呼叫建立和清除规程。因为现有的移动地球站仅需加一个PSDAU就可提供分组交换数据传输业务，因此规定这类情况的规程就显得重要了。因为图1的物理链路（第1层）被分成三部分。接口线C和I线（或GB/T11599所定义的相应接口线）的等效信息也需提供给移动卫星电路，以便使海岸地球站完全能控制该电路的建立和清除。在IN-MARSAT的A标准系统中，使用为电话规定的带内连续信号和清除信号（这两个信号频率均为2600Hz的单频信号），就可完成电路的建立和清除。显然下面定义的规程是以电话信令系统为依据的，但是类似的规程也适用于专用数据信道（或话音和数据的复合数字信道）的数据传输。接口线C和I线上的信息作为状态比特，和电路T和R上的数字数据复用在一起（X.51建议）。于是在第1层延伸到DTE和MSDSE之前，就可以继续建立海事卫星电路。而且第1层的清除可以独立完成而与高层无关。这就使得海岸地球站和船舶地球站能完全控制海事卫星电路的建立和清除。
A2在INMARSAT的A标准系统中移动DTE的始发呼叫在INMARSAT的A标准系统中，由移动DTE始发呼叫在MSDSE和移动DTE之间产生的各层呼叫建立和清除全过程以及数据传送规程表示在图A1中。在海岸地球站、移动地球站和网络协调站的两两之间使用INMARSAT公共信道信令系统交换下列信号：
a）请求报文（移动地球站发给被叫海岸地球站）；b）请求分配（被叫海岸地球站发给网络协调站）；c）分配报文（网络协调站发给移动地球站和海岸地球站，用来指示建立呼叫的移动卫星电路）。注：海岸地球站和网络协调站也可发送其他报文以便指示呼叫建立失败的原因（例如：接入受阻、拥塞等）。为了核实移动卫星电路，海岸地球站开始连续检查被分配的电路。在完成连续检测之前，不应建立移动陆地电路。如果连续性检测失败，则出海岸地求站清除电路。对于海岸地球站和MSDSE之间的规程.图AI仅表示了传送互通信息所要求的那些有关信号。A3由PDN到INMARSAT的A标准系统的移动地球站的入呼叫图A2表示了从PDN来的人呼叫的呼叫建立和清除规程。包含在呼叫请求分组中的地址（即呼叫移动地球站的编号）传送到海岸地球站。用INMARSAT的A标准系统规定的类似于A2那样的方法来建立海事卫星电路。一且PSDAU回送挂机信号，移动地球站就截断连续信号，从而将呼叫连接状态通知给MSDSE。一且接收到移动DTE来的呼叫接受分组时，就回送一个呼叫连接分组到PDN。在呼叫建立的各阶段，海岸地球站可以检测到失败的呼叫：a）由网络协调站给出的指示（例如：移动站忙、拥塞等）；b）连续建立移动卫星电路失败（例如：船舶不响应）。在这种情况下，海岸地球站应给MSDSE一个适当的指示，以便可以回送一个清除请求分组给PDN。8
